Клапаны Moog (восстановленные)

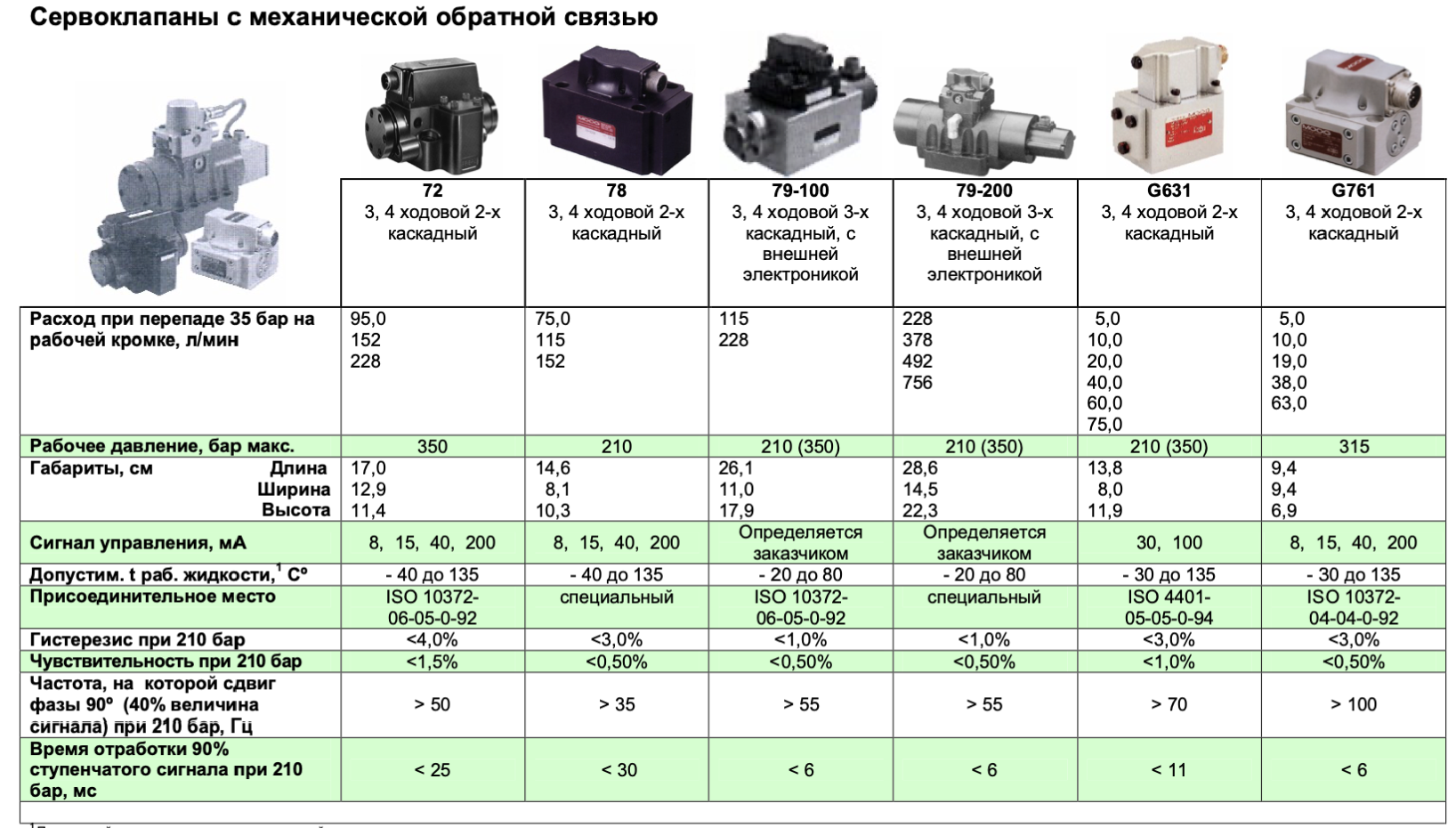

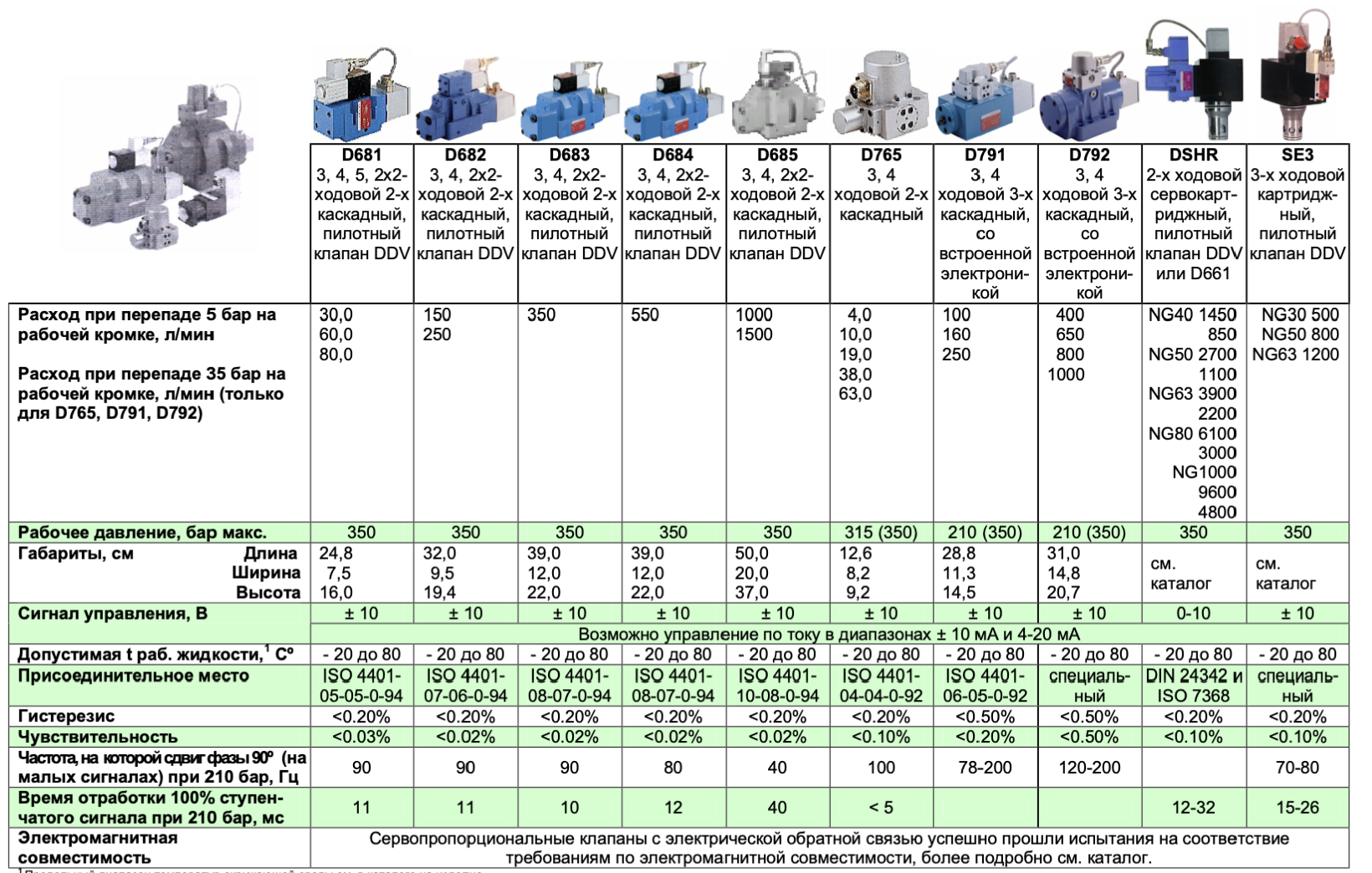

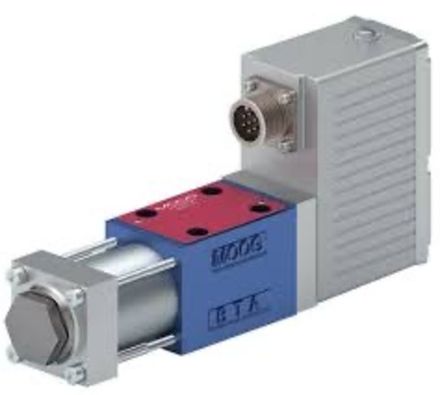

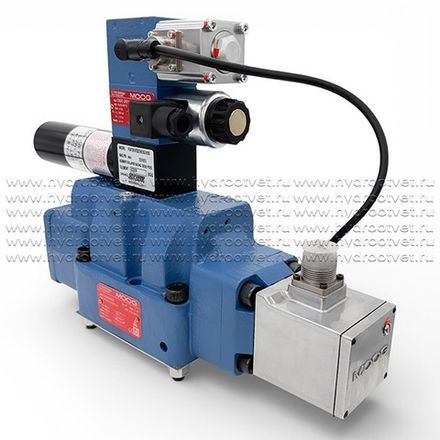

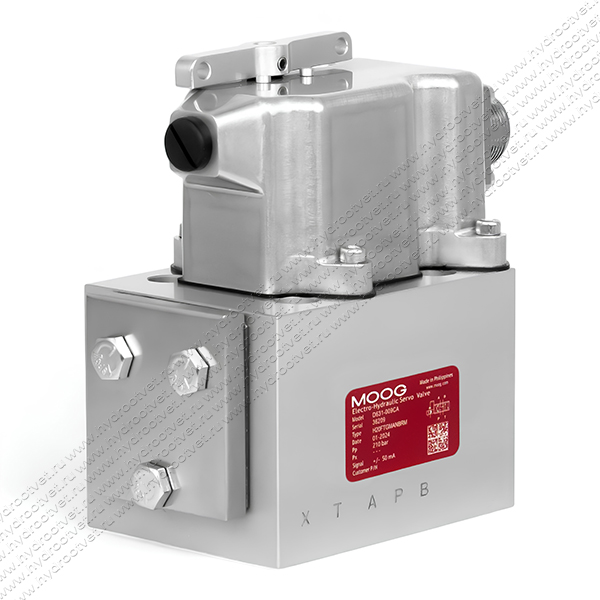

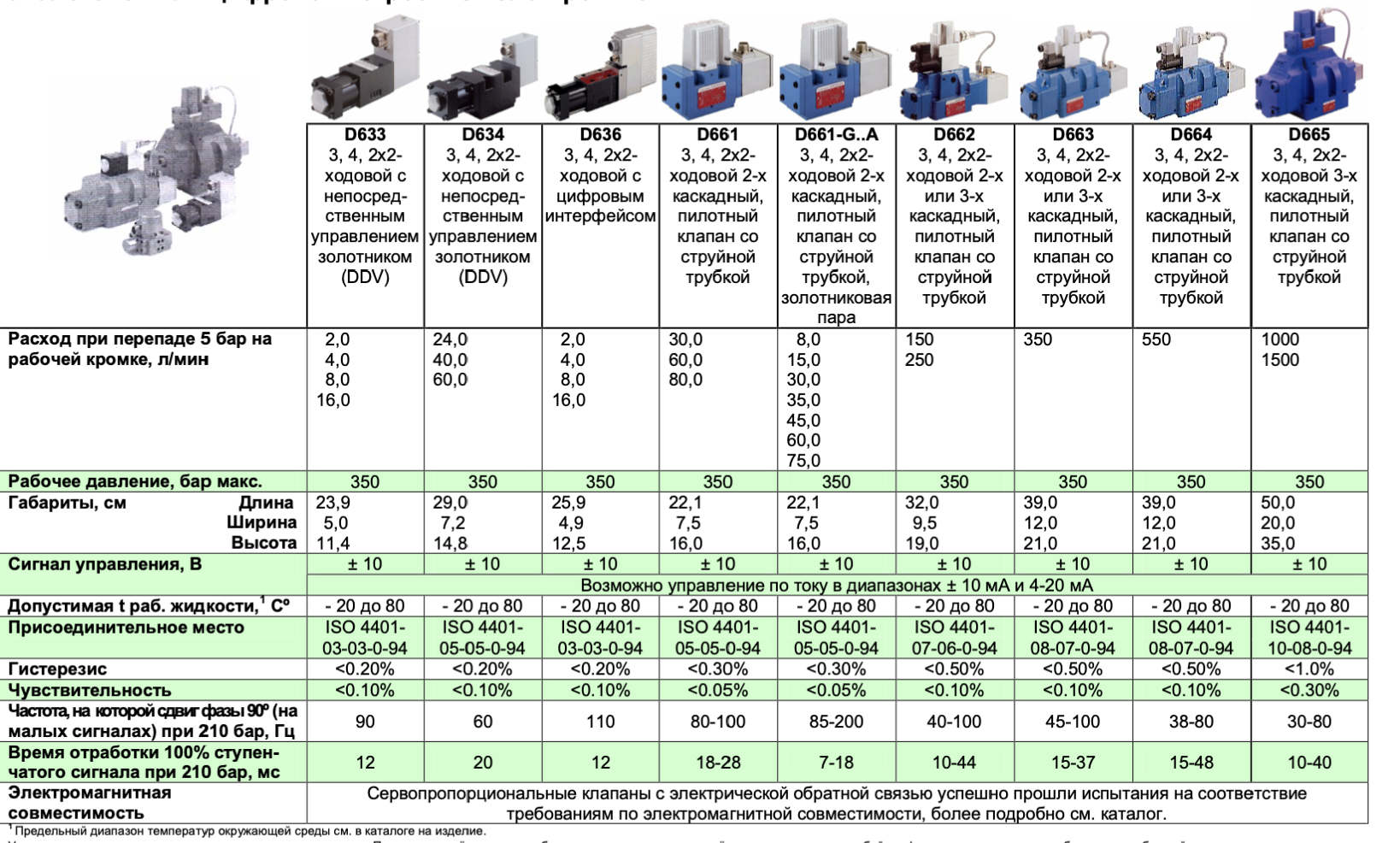

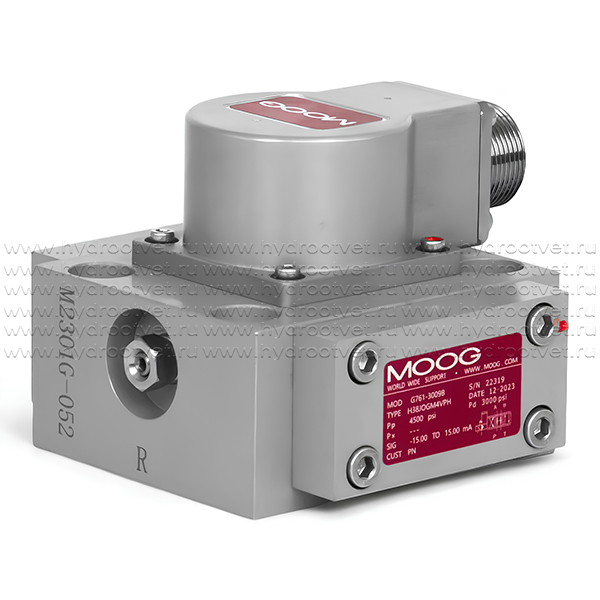

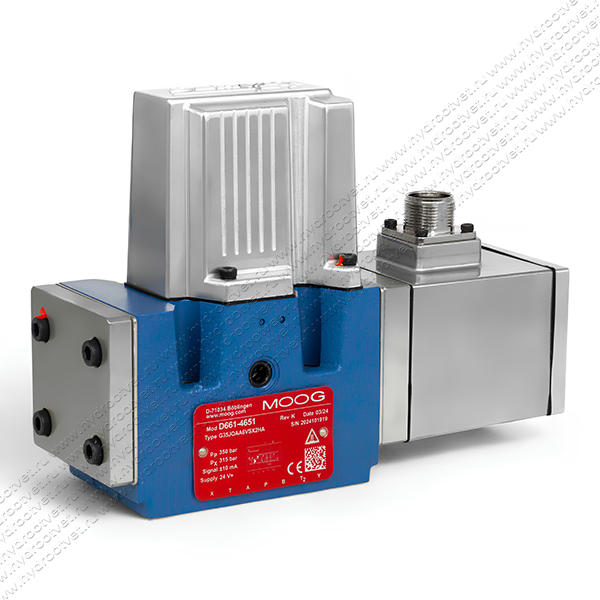

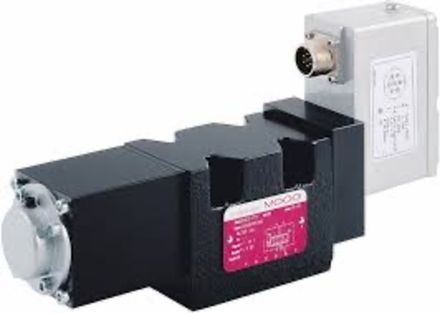

Мы предлагаем оригинальные гидравлические сервоклапаны Moog, восстановленные до состояния новых с сохранением всех параметров по точности и быстродействию, которые соответствуют каталожным данным. Клапаны имеют гарантию 12 месяцев. Перед отгрузкой сервоклапаны MOOG проходят соответствующие испытания на специальном стенде с протоколированием и фото/видеофиксацией. Модели D633, D634, D636, D661, D662, D663, D664, D665, D681, D682, D683, D684, D685, D765, D791, D792, 072, 078, G631, G761.
| Рабочее давление | до 350 бар |
| Максимальный расход | до 1000 л/мин |
| Гистерезис | от 0,2% |
| Частота срабатываний | до 200 Гц |
Сервоклапан представляет собой электрогидравлический усилитель мощности, который предназначен для преобразования электрического входного сигнала, подаваемого в катушки электромеханического преобразователя, в изменение гидравлической команды (расхода рабочей жидкости) на выходе сервоклапана, с пропорциональным входному сигналу расходом. В основном все типы сервоклапанов по количеству каскадов усиления подразделяются на одно-, двух- и трехкаскадные. По принципу управления распределительным золотником сервоклапаны можно разделить на две группы:

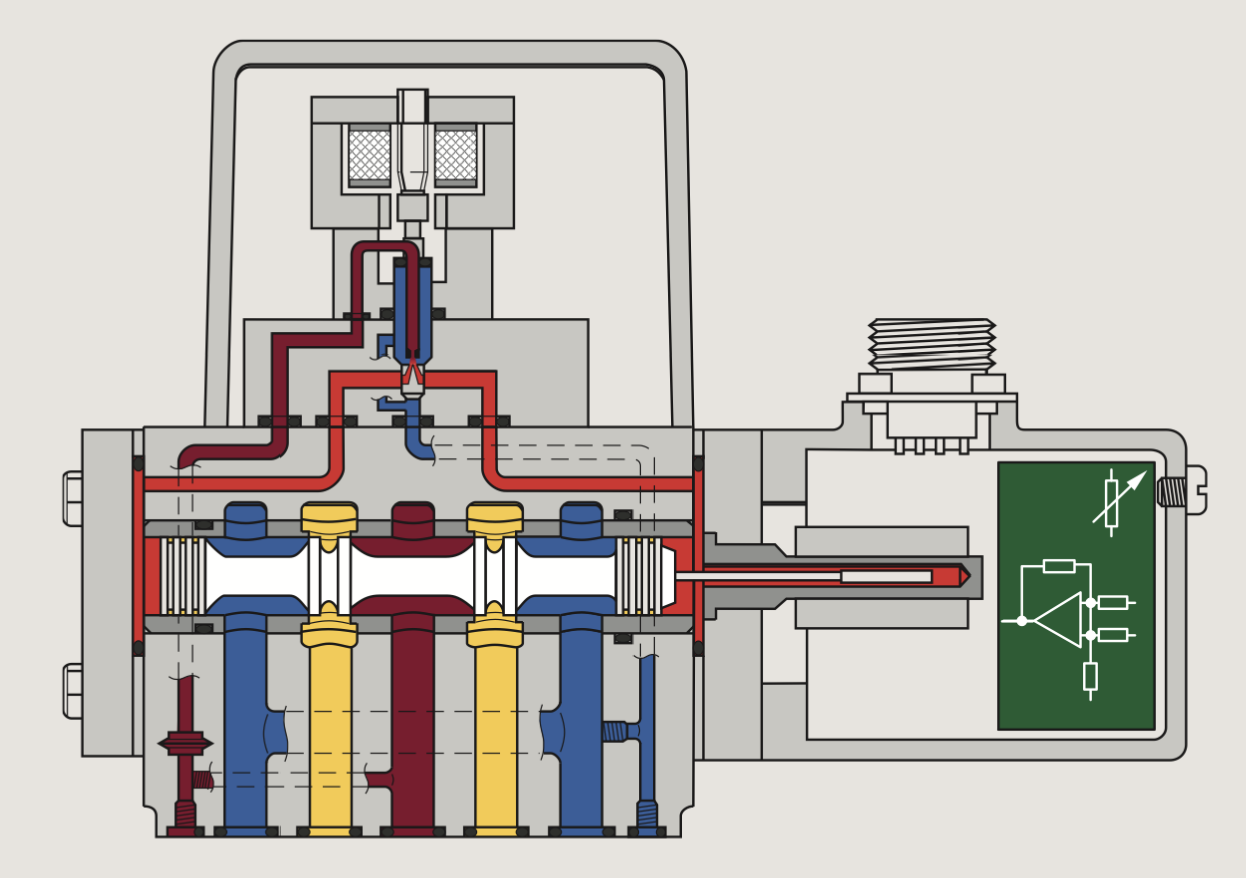

- Управление при помощи дросселирующего гидравлического распределителя первого каскада усиления типа "сопло-заслонка", который включает в себя: электромеханический преобразователь, якорь которого соединен с заслонкой через герметизирующую трубку; управляющий элемент типа "сопло-заслонка" и гидравлические постоянные сопротивления (дроссели), образующие первый каскад усиления (гидравлический мост); распределительный золотник, включенный в диагональ гидравлического моста, являющийся вторым каскадом усиления.
- Непосредственное управление. Гидроусилители первой группы по применяемым обратным связям можно разделить на следующие подгруппы: с механической обратной связью по положению распределительного золотника; с электрической обратной связью по положению распределительного золотника.
Гидроусилители с электрической обратной связью могут иметь встроенный электронный блок, а также третий каскад усиления с электрической обратной связью по положению распределительного золотника. Гидропитание первого каскада усиления может быть выполнено отдельно от силового контура, совместно с силовым контуром, а также осуществляться через встроенный редукционный клапан.
Раздельное гидропитание первого каскада усиления и силового контура обычно выполняется для того, чтобы: установить фильтр тонкой очистки для первого каскада усиления для обеспечения работоспособности сервоклапана на загрязненной рабочей жидкости; исключить паразитный расход в виде непроизводительной утечки по силовому контуру; сохранить постоянную добротность первого каскада, поскольку давление в контуре управления остается неизменным не зависимо от условий работы.
Компания Moog является лидером в разработке и производстве и продаже гидравлических клапанов с самыми высокими характеристиками по точности и быстродействию, надежности. Краткий перечень основных сфер применения включает производство пластмассовых изделий, металлургическое производство, энергетику, испытательную технику и деревообрабатывающую отрасль. Сервоклапаны и сервопропорциональные клапаны представляют собой электрогидравлические распределители, которые при изменении входного сигнала, аналогового или цифрового, изменяют выходной сигнал (расход или давление) непрерывным образом. Термин сервоклапан обозначает устройство, работающее в замкнутом контуре управления. Клапаны Moog обеспечивают точное управление по перемещению, скорости и усилию и работают, как сердце вашего производственного оборудования.

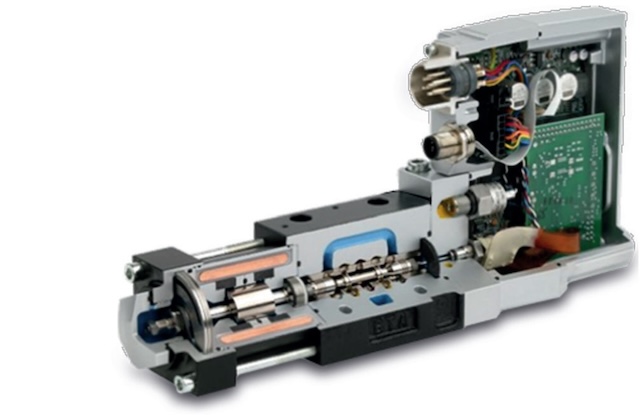

Сервоклапаны Moog с электрической обратной связью, сервопропорциональные и сервокартриджные клапаны с аналоговой или цифровой встроенной электроникой являются прецизионными изделиями, изготовленными с высокой точностью, по новейшей технологии и прошедшими тщательный контроль качества, что гарантирует большой срок их эксплуатации.
Сервоклапан представляет собой электрогидравлический усилитель мощности, который предназначен для преобразования электрического входного сигнала, подаваемого в катушки электромеханического преобразователя, в изменение гидравлической команды (расхода рабочей жидкости) на выходе сервоклапана, с пропорциональным входному сигналу расходом. В основном все типы сервоклапанов по количеству каскадов усиления подразделяются на одно-, двух- и трехкаскадные. По принципу управления распределительным золотником сервоклапаны можно разделить на две группы:
- Управление при помощи дросселирующего гидравлического распределителя первого каскада усиления типа "сопло-заслонка", который включает в себя: электромеханический преобразователь, якорь которого соединен с заслонкой через герметизирующую трубку; управляющий элемент типа "сопло-заслонка" и гидравлические постоянные сопротивления (дроссели), образующие первый каскад усиления (гидравлический мост); распределительный золотник, включенный в диагональ гидравлического моста, являющийся вторым каскадом усиления.
- Непосредственное управление. Гидроусилители первой группы по применяемым обратным связям можно разделить на следующие подгруппы: с механической обратной связью по положению распределительного золотника; с электрической обратной связью по положению распределительного золотника.
Гидроусилители с электрической обратной связью могут иметь встроенный электронный блок, а также третий каскад усиления с электрической обратной связью по положению распределительного золотника. Гидропитание первого каскада усиления может быть выполнено отдельно от силового контура, совместно с силовым контуром, а также осуществляться через встроенный редукционный клапан.
Раздельное гидропитание первого каскада усиления и силового контура обычно выполняется для того, чтобы: установить фильтр тонкой очистки для первого каскада усиления для обеспечения работоспособности сервоклапана на загрязненной рабочей жидкости; исключить паразитный расход в виде непроизводительной утечки по силовому контуру; сохранить постоянную добротность первого каскада, поскольку давление в контуре управления остается неизменным не зависимо от условий работы.
Компания Moog является лидером в разработке и производстве и продаже гидравлических клапанов с самыми высокими характеристиками по точности и быстродействию, надежности. Краткий перечень основных сфер применения включает производство пластмассовых изделий, металлургическое производство, энергетику, испытательную технику и деревообрабатывающую отрасль. Сервоклапаны и сервопропорциональные клапаны представляют собой электрогидравлические распределители, которые при изменении входного сигнала, аналогового или цифрового, изменяют выходной сигнал (расход или давление) непрерывным образом. Термин сервоклапан обозначает устройство, работающее в замкнутом контуре управления. Клапаны Moog обеспечивают точное управление по перемещению, скорости и усилию и работают, как сердце вашего производственного оборудования.
Сервоклапаны Moog с электрической обратной связью, сервопропорциональные и сервокартриджные клапаны с аналоговой или цифровой встроенной электроникой являются прецизионными изделиями, изготовленными с высокой точностью, по новейшей технологии и прошедшими тщательный контроль качества, что гарантирует большой срок их эксплуатации.
