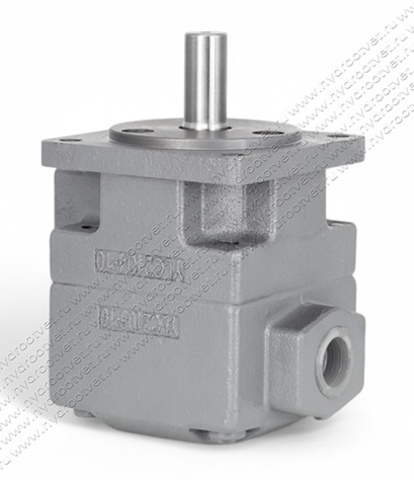

НПл6,3 - Пластинчатый нерегулируемый насос YB1 (аналог НПл *6,3) одиночный

Насосы серии YB1 являются надежными и качественными аналогами насосов отечественного производства "Гидропривод" (Елец) модели НПл */6,3. Насосы серии YB1 - это пластинчатые насосы постоянной производительности, предназначенные для работы в станочных гидросистемах с давлением до 6,3 МПа. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов НПл отечественного производства.
Обратите внимание - есть отличия в размерах от отечественных насосов. Отличия заключаются в расстояниях до осей всасывающего и напорного портов относительно плоскости переднего фланца.
Макс. рабочее давление: 63 бар
Максимальный расход: 110,4 л/мин

Подробное описание НПл6,3 на русском

Взаимозаменяемый аналог Насос НПл*/16 Насос БГ12 Габарит
YB1-12.5U НПл 8/6,3 (подача аналога будет больше) Г12-31 АМ 1

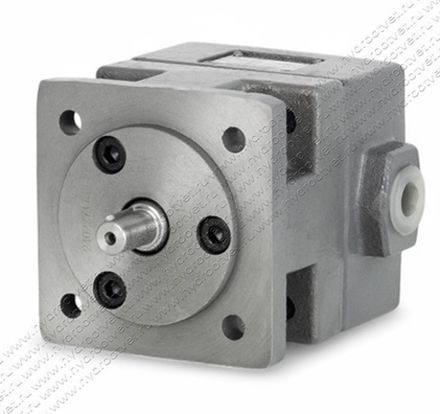

YB1-12.5U НПл 12,5/6,3 Г12-31 М 1

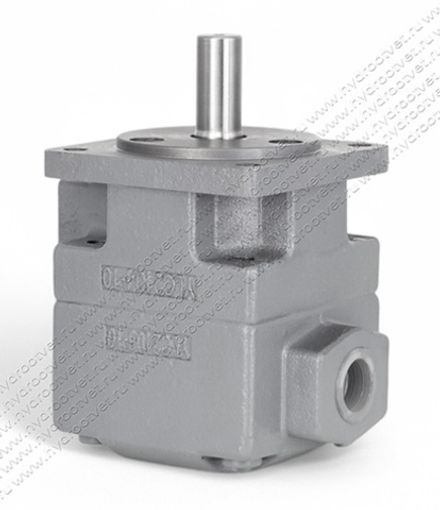

YB1-16U НПл 16/6,3 Г12-32 АМ 1

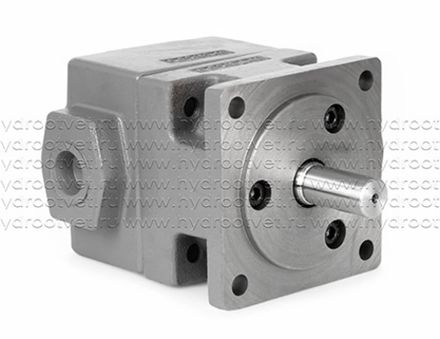

YB1-25U НПл 25/6,3 Г12-32 М 1

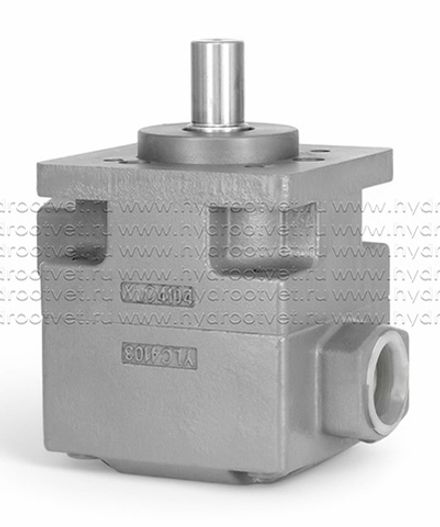

YB1-63U НПл 63/6,3 Г12-24 АМ 2

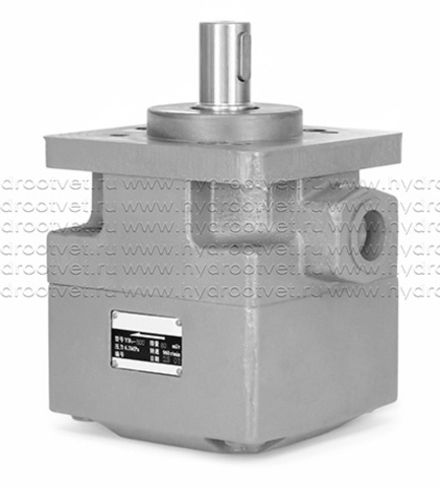

YB1-80U НПл 80/6,3 Г12-24 М 2

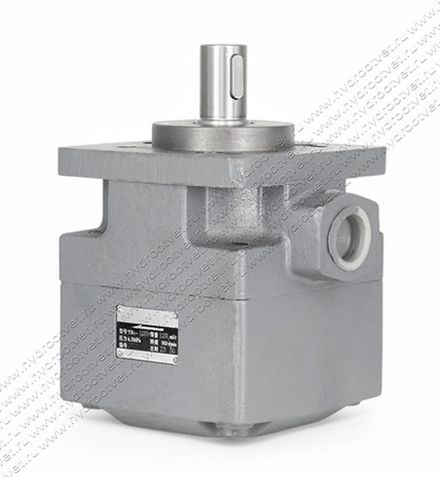

YB1-125U НПл 125/6,3 Г12-25 АМ 2
Конфигуратор
Рабочий объем, см3
Показать еще
Номинальный расход при 960 об/мин не менее, л/мин
Показать еще
Сбросить

Насосы пластинчатые типа YB1 (НПл) предназначены для применения в гидроприводах металлорежущих станков и других машин, где необходимо давление до 6,3 МПа и нерегулируемый по величине поток рабочей жидкости с постоянным давлением. Насосы предназначены для работы на минеральных маслах с кинематической вязкостью от 20 до 400 мм2/с - на давлении до 6,3 МПа. Температура масла от минус 10º С до плюс 60º С. Также насосы могут применяться в гильотинах, автоматических линиях, легкой промышленности, дорожно-строительных машинах, сельскохозяйственной технике, а также в гидроприводах иного назначения, где требуется различная подача масла при небольших давлениях до 63 атмосфер.

Принцип действия насоса YB1 (НПл 6,3)

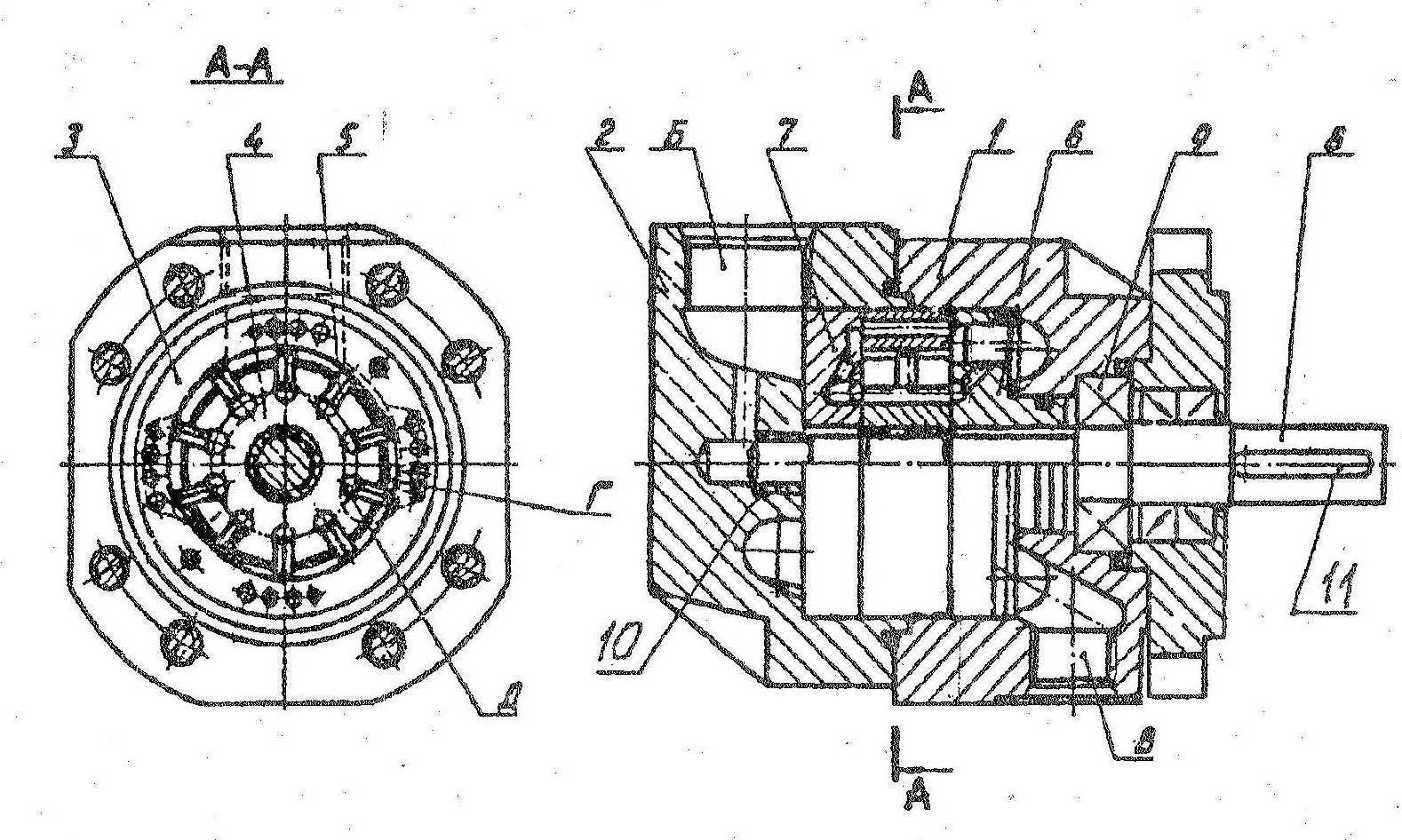

Устройство однопоточного насоса НПл показано на рисунке выше. В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластин 5, диска с шейкой 6, диска плоского 7. Вал 8 со шпонкой 11 свободно вращается в подшипниках 9 и 10. В крышке расположено всасывающее отверстие Б, в корпусе – нагнетательное В.

Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками.

Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания.

Описание

Насосы пластинчатые типа YB1 (НПл) предназначены для применения в гидроприводах металлорежущих станков и других машин, где необходимо давление до 6,3 МПа и нерегулируемый по величине поток рабочей жидкости с постоянным давлением. Насосы предназначены для работы на минеральных маслах с кинематической вязкостью от 20 до 400 мм2/с - на давлении до 6,3 МПа. Температура масла от минус 10º С до плюс 60º С. Также насосы могут применяться в гильотинах, автоматических линиях, легкой промышленности, дорожно-строительных машинах, сельскохозяйственной технике, а также в гидроприводах иного назначения, где требуется различная подача масла при небольших давлениях до 63 атмосфер.

Принцип действия насоса YB1 (НПл 6,3)

Устройство однопоточного насоса НПл показано на рисунке выше. В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластин 5, диска с шейкой 6, диска плоского 7. Вал 8 со шпонкой 11 свободно вращается в подшипниках 9 и 10. В крышке расположено всасывающее отверстие Б, в корпусе – нагнетательное В.

Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками.

Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания.

Код заказа

Технические характеристики
Группа Модель Аналог Рабочий объем, см3 Номинальное давление бар Скорость вращения, об/мин Потребляемая мощность, кВт Вес, кг
Габарит 1 YB1-12.5 НПл 12,5/6,3 12,5 63 960 1.6 8.7
YB1-16 НПл 16/6,3 16 2.0
YB1-25 НПл 25/6,3 25 3,3
Габарит 2 YB1-63 НПл 63/6,3 63 8,2 20
YB1-80 НПл 80/6,3 80 10,3
YB1-125 НПл 125/6,3 125 16



Максимальное давление 63 бар
Минимальная частота вращения вала насоса 600 об/мин
Максимальная частота вращения вала насоса 1200 об/мин
Температура окружающей среды -0…+40 °C
Рабочая жидкость Минеральное масло
Вязкость Минимально допустимая 20 сСт
Рекомендуемая 25…50 сСт
Допустимая при пуске до 200 сСт
Температура рабочей жидкости -0…+70 °C
Класс чистоты рабочей жидкости Максимальный 20/18/15 по ISO 4406
(не грубее 12–го класса по ГОСТ 17216-2001)
Рекомендуемый 18/16/13
Давление на входе в насос От -0,2 до 0,3 бар (изб.)
Уплотнения NBR
Направление вращения По часовой стрелке (со стороны вала)
Гидравлическое присоединение Коническая резьба
Размеры, мм

Габарит 1

Габарит 2

Инструкция по эксплуатации

Эксплуатация насосов должна производиться квалифицированным персоналом в соответствии с требованиями ГОСТ Р 52543-2006 и требованиями данного руководства по эксплуатации.
Перед пуском необходимо проверить надежность крепления насоса и трубопроводов.
Основные требования безопасности приводятся в руководстве по эксплуатации (паспорте) на оборудование, на которое устанавливается насос.
Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается.
Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса.
Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса.
Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна.
Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу, исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть 0,08 …0,12 МПа.
На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Перед первым пуском в насос заливается рабочая жидкость и вывертывается винт предохранительного клапана до нулевой настройки.
Гидросистема должна обеспечивать предохранение полного слива рабочей жидкости из насоса после его остановки.
Надежная работа насоса может быть обеспечена только при использовании чистого минерального масла с кинематической вязкостью от 25 до 213 мм2/с. Номинальная тонкость фильтрации 25 мкм.
Замену рабочей жидкости следует производить при ее загрязнении механическими примесями и при изменении вязкости.
Перед заливкой рабочей жидкости бак следует тщательно промыть. Заливку рабочей жидкости в бак производить только через фильтр.
Во время работы насоса необходимо следить за показаниями приборов. Резкие колебания стрелок приборов, а также шум и вибрация характеризуют ненормальную работу насоса. В этом случае остановить насос и устранить неисправность.
Запрещается устранять неполадки во время работы насоса.
Для поддержания насоса в постоянной готовности к работе с обеспечением требуемых параметров и технических характеристик должно проводится своевременное техническое обслуживание.
Насос неремонтопригоден и при выходе из строя заменяется на новый.
Отказом считается любое нарушение работоспособности насоса, для устранения которого требуется разборка. Замена уплотнений не считается отказом.
Ненормальную работу насоса характеризуют резкие колебания стрелок приборов, а также шум и вибрация.
Предельное состояние насоса характеризуется уменьшением коэффициента подачи на 15%.

СВЕДЕНИЯ О КВАЛИФИКАЦИИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

К монтажу и эксплуатации насоса допускаются только квалифицированные механики и слесари, знающие конструкцию насоса, обладающие опытом по обслуживанию, ремонту и проверке насосов и ознакомленные с руководством по эксплуатации, сдавшие экзамен на право монтажа и обслуживания насосов. Подготовка, проверка знаний и аттестация отдельных категорий работников и специалистов проводятся в соответствии со специальными требованиями, установленными в нормативных документах Ростехнадзором России. Перед допуском к работе на объекте обслуживающий персонал должен проходить инструктаж по безопасности и стажировку на рабочем месте.

Дополнительно

Таблица взаимозаменяемости насосов НПл 6,3

Взаимозаменяе мый аналог Насос НПл*/6,3 Насос БГ12 Габарит Номиналь ное давле ние, бар Мощность, кВт Обороты,  1/мин Производительность при 960 об/мин не менее, л/мин Рабочий объем, см3
YB1-12.5RBU НПл 8/6,3 (подача аналога больше) Г12-31 АМ 1 63 1,6 960 5,8 12,5
YB1-12.5RBU НПл 12,5/6,3 Г12-31 М 1 63 1,6 960 9,5 12,5
YB1-16RBU НПл 16/6,3 Г12-32 АМ 1 63 2,0 960 12,1 16
YB1-25RBU НПл 25/6,3 Г12-32 М 1 63 3,3 960 20,6 25
YB1-63RBU НПл 63/6,3 Г12-24 АМ 2 63 8,2 960 53,8 63
YB1-80RBU НПл 80/6,3 Г12-24 М 2 63 10,3 960 69,9 80
YB1-125RBU НПл 125/6,3 Г12-25 АМ 2 63 16,0 960 110,4 125
