Для аксиально-поршневого регулируемого гидронасоса Bosch Rexroth серии A4VSG355 (используется в закрытых гидросистемах) поставляется полный спектр комплектующих для ремонта роторной группы, узла качания и уплотнений.
Ниже приведен структурированный перечень основных запчастей и рекомендации по подбору.

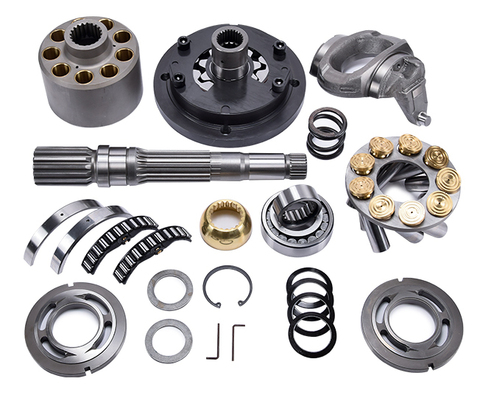

Основные запчасти для роторной группы A4VSG355
При капитальном ремонте или потере давления обычно заменяется качающий узел (роторная группа) целиком либо отдельные его элементы:
- Блок цилиндров (Cylinder Block) — центральная деталь, в которой перемещаются поршни.
- Поршни в сборе с башмаками (Piston Shoe Set) — комплект из 9 поршней.
- Распределительная плита (Valve Plate) — отвечает за правильное направление потоков масла. Бывает правого (R) и левого (L) вращения.
- Упорная плита (Retainer Plate / Set Plate) — удерживает башмаки поршней.
- Сферическая направляющая (Ball Guide) — центрирует прижимную плиту ротора.
- Прижимные шипы / штифты (Pins) — фиксируют внутренние элементы.
- Пружина блока (Cylinder Spring) — обеспечивает преднатяг блока к распределителю.
Механизм изменения объема и корпусные детали A4VSG насоса
- Поворотная наклонная шайба (Swash Plate) — регулирует ход поршней (рабочий объем).
- Опорные подшипники шайбы (Cradle Bearings / Saddle Bearings) — полумесяцы, на которых качается шайба.
- Ведущий вал (Drive Shaft) — подбирается строго по типу исполнения: шлицевой или шпоночный (метрический/SAE).
- Подшипники вала (Shaft Bearings) — конические или роликовые подшипники качения.
Ремкомплекты РТИ (Seal Kit) - Набор уплотнений необходим при любом вскрытии насоса A4VS для устранения утечек:
- Сальник вала (Shaft Seal) — манжета высокого давления.
- Кольца круглого сечения (O-Rings) — для стыков корпуса и клапанных блоков.
- Уплотнения регулятора — кольца для гидравлических органов управления.
