Представлены запчасти для насосов производства Бош Рексрот и их аналогов модели A4VSO.

При ремонте регулируемых гидравлических насосов Rexroth A4VSO с наклонным диском заменяют следующие ключевые компоненты, учитывая их конструктивные особенности и типичные проблемы износа:

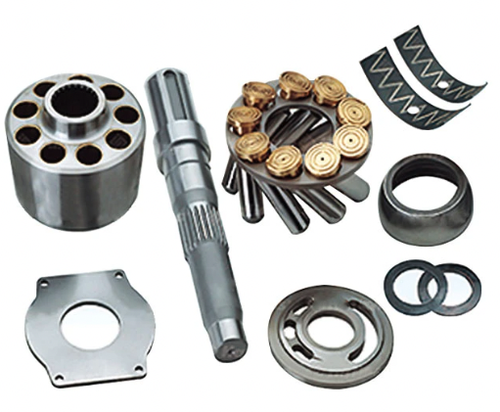

🔧 Основные заменяемые детали A4VSO

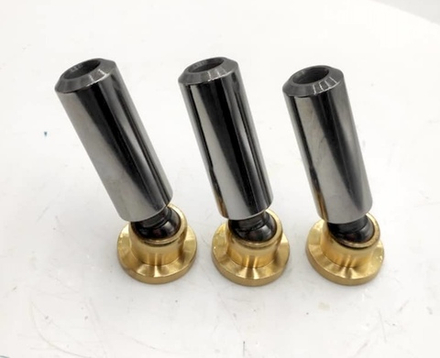

1. Поршневая группа (основной износ)

• Поршни (9 шт., хромированные, Ø18-40 мм в зависимости от типоразмера)

• Башмаки поршней с шаровыми шарнирами (требуют парной замены с поршнями)

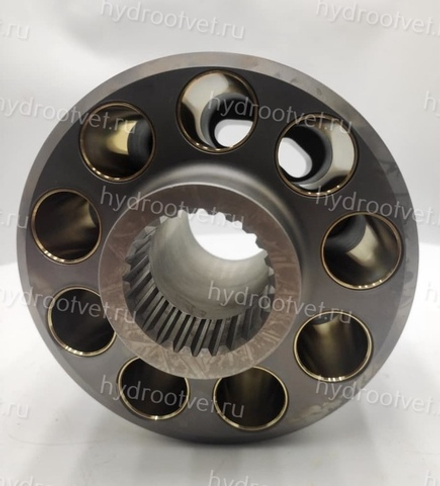

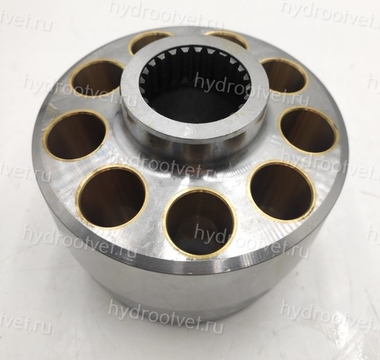

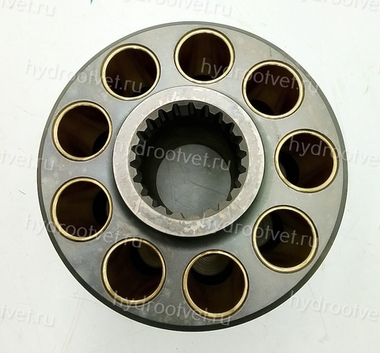

2. Блок цилиндров (ротор)

• Рабочие поверхности цилиндров (допуск зазора 0,02-0,03 мм)

• Опорная сферическая поверхность (проверка на контактные пятна)

• Шлицевое соединение с валом

3. Распределительный узел

• Распределительный диск (толщина 8-12 мм, проверка плоскостности)

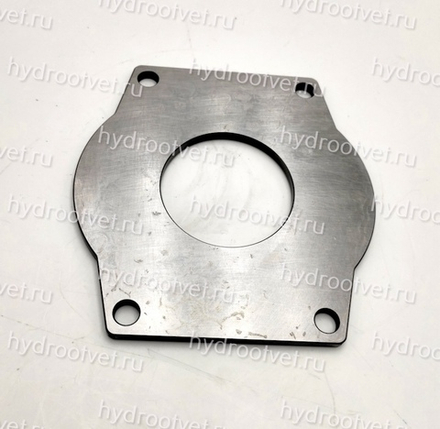

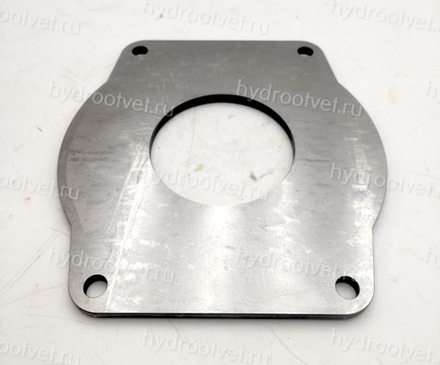

• Сервисная пластина (с антифрикционным покрытием)

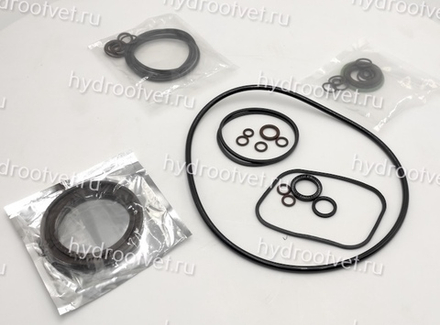

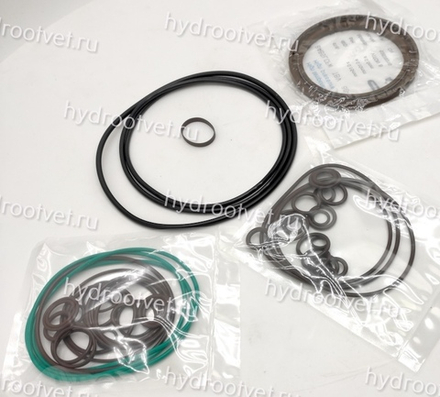

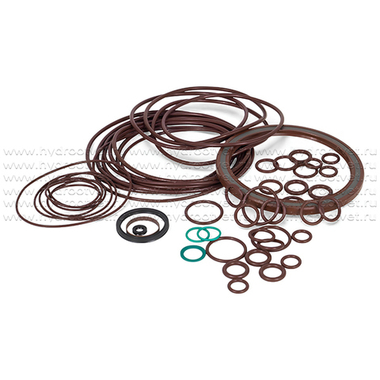

• Уплотнительные кольца каналов (NBR/FKM)

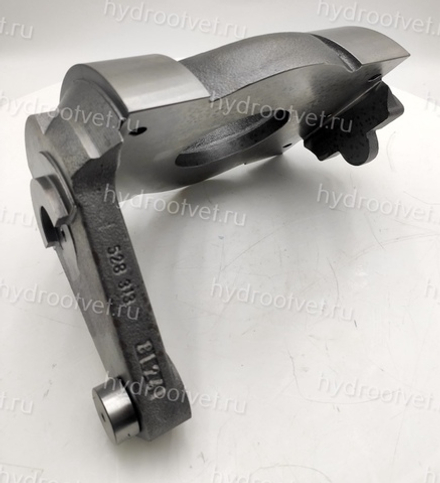

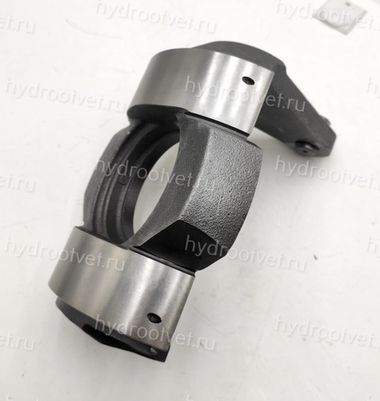

4. Наклонный механизм

• Наклонный диск (угол 18°-25°, твердость HRC 58-62)

• Опорный подшипник (радиально-упорный, тип 329XX)

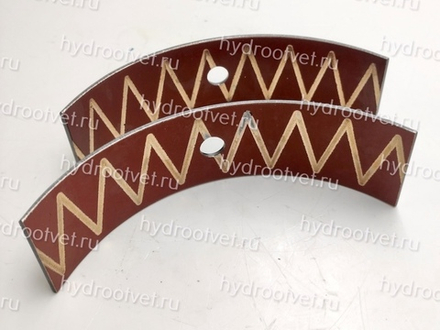

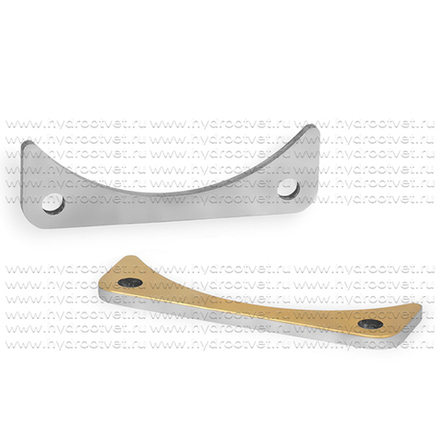

• Цапфы наклона с бронзовыми втулками

5. Система регулировки

• Сервопоршень (Ø40-60 мм, проверка зеркала цилиндра)

• Регулировочный золотник (прецизионная пара, зазор 0,005-0,01 мм)

• Регулировочные пружины (2 шт., жесткость 80-120 Н/мм)

6. Вал и подшипники

• Радиально-упорные подшипники (типа 322/323 серии)

• Уплотнение вала (сальник Simrit DAS)

• Шпоночный паз (проверка на смятие)

7. Клапанная группа

• Предохранительный клапан (в моделях с DR-регулированием)

• Дренажный клапан с фильтром-сеткой

• Обратные клапаны (в EP-версиях)

⚠️ Типичные неисправности A4VSO

1. Падение давления → износ поршней/распределительного диска

2. Шум при работе → износ подшипников (люфт >0,05 мм)

3. Самопроизвольное изменение подачи → заедание золотника

4. Утечки через дренаж (>30 капель/мин) → износ сальника вала

5. Перегрев → задиры на контактных поверхностях

🔨 Особенности ремонта разных модификаций

Для стандартных моделей (A4VSO 40/71/125):

1. Замена ремкомплекта R902402500

2. Контроль зазора поршень-цилиндр (max 0,025 мм)

3. Регулировка предварительного натяга пружин (±0,5 мм)

Для высоконапорных версий (HD):

1. Обязательная замена усиленных подшипников (SKF 32226)

2. Проверка состояния опорной сферы

3. Контроль толщины сервисной пластины (min 4,5 мм)

Для моделей с электрорегулировкой (EP):

1. Диагностика датчика положения шайбы

2. Проверка герметичности сервопоршня

3. Калибровка электронного блока управления

📌 Рекомендации по ремонту

1. Порядок сборки:

   • Монтаж блока цилиндров со смазкой HLP 46

   • Установка диска по меткам совмещения

   • Регулировка осевого люфта (0,03-0,05 мм)

2. Тестирование:

   • Холодная обкатка (20% давления, 10 мин)

   • Проверка характеристик регулировки

   • Контроль утечек (<15 капель/мин)

Для точного подбора запчастей укажите полную маркировку насоса (например, A4VSO 180 LR2G/32R-PZB13K01) – предоставлю спецификацию с допусками! 🛠️
