CA - радиально-поршневые гидромоторы серии CA (альтернатива Hagglunds = Rexroth)

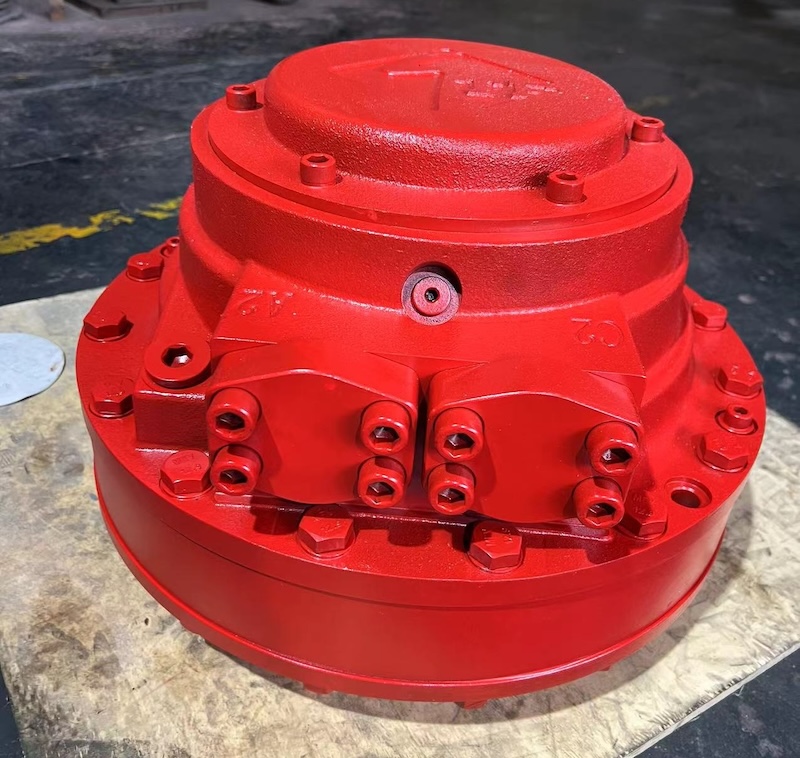

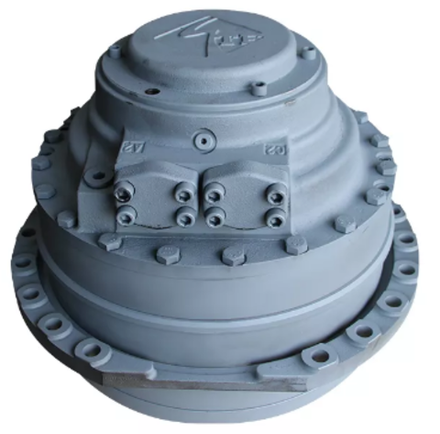

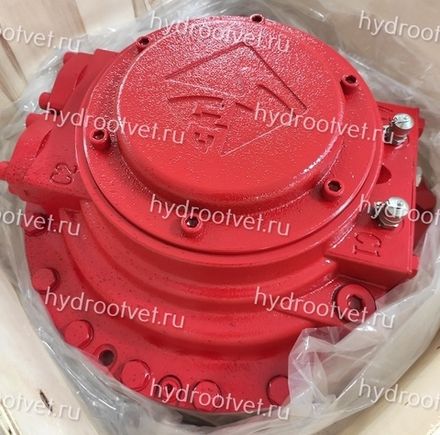

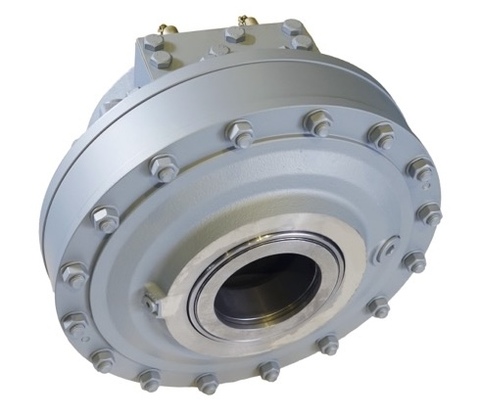

Гидромотор Hägglunds CA (его китайский аналог HCA) — это радиально-поршневой мотор с вращающимся блоком цилиндров, полым валом и неподвижным корпусом. Блок цилиндров установлен в корпусе на неподвижных роликовых подшипниках. Четное число поршней располагается в радиальных каналах внутри блока цилиндра. Подвод и отвод масла к рабочим поршням обеспечивается при помощи распределителя дискового типа. Каждый поршень соединен с кулачковым роликом. Под действием давления на поршни кулачковые ролики оказывают воздействие на профиль статорного кольца, жестко соединенного с корпусом гидромотора. В результате чего возникает крутящий момент. Кулачковые ролики передают противодействующую силу на поршни, которые перемещаются во вращающемся блоке цилиндров. Это создает крутящий момент на валу, величина которого пропорциональна давлению в системе. Линии подачи и слива рабочей жидкости присоединятся к каналам А и С соединительного блока, а линии дренажа — к каналам D1, D2 или D3 в корпусе гидромотора. Гидромотор соединяется с приводным валом исполнительного механизма с помощью полого вала блока цилиндров. Крутящий момент передается через соединительную муфту вала или через шлицы. Благодаря симметричной конструкции гидромотора имеется возможность его эксплуатации в режиме полного и неполного рабочего объема. Это означает, что при одном и том же расходе гидромотор может работать с двумя разными скоростями вращения. Простейший способ изменения рабочего объема заключается в присоединении специального клапана непосредственно на фланец соединительного блока.

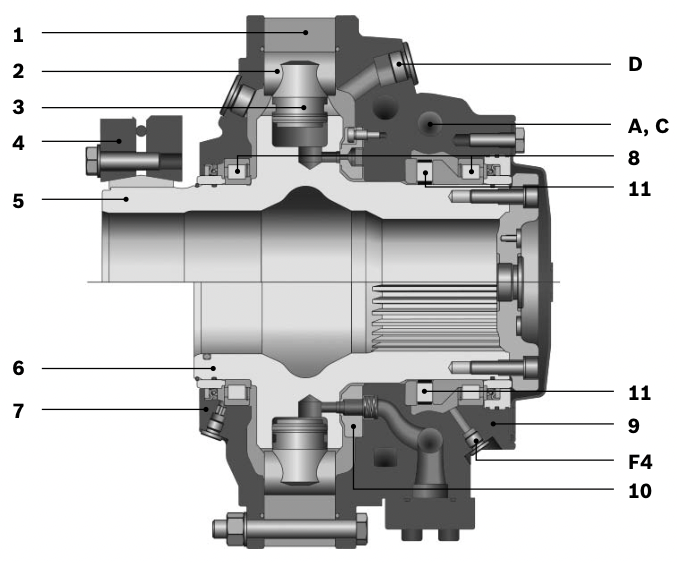

1  Статорное кольцо.

2  Кулачковый ролик.

3  Поршень.

4  Муфта вала.

5  Блок цилиндров / полый вал.

6  Блок цилиндров / шлицы.

7  Передняя крышка.

8  Pоликовый подшипник.

9  Соединительный блок.

10 Распределитель дискового типа.
