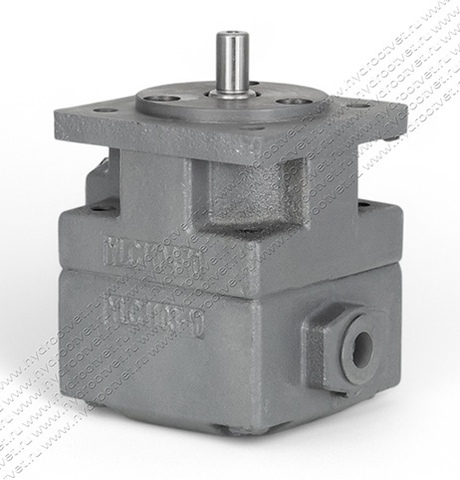

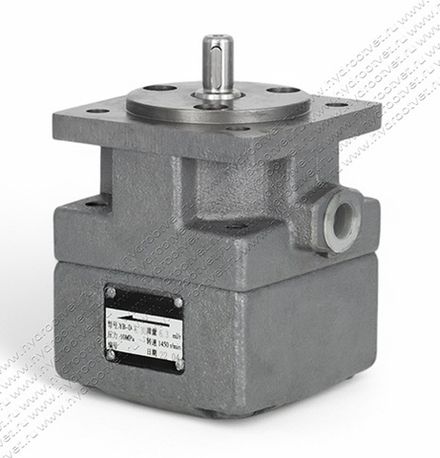

Пластинчатые нерегулируемые насосы серии YB-D обладают высоким объемным КПД и надежной конструкцией. Насосы предназначены для создания большого расхода при средних давлениях до 100 бар. Достоинством таких насосов является также малый шум, ультра малые пульсации и высокое качество исполнения. Насосы пластинчатые нерегулируемые двухкратного действия с постоянным направлением потока YB-D (БГ12-41 БГ12-42) предназначены для подачи масла под давлением в гидросистемы металлорежущих станков и других машин машиностроительной отрасли. Насосы серии YB-D (БГ12-4) также применяются в качестве смазочных в гидросистемах прессов совместно с радиально-поршневыми насосами типа НР500.
Направление вращения приводного вала насоса – правое. Привод насосов YB-D (БГ12-41 БГ12-42) должен осуществляться только через упругую муфту.
Особенности насоса YB-D:
– постоянная подача
– высокий ресурс подшипников за счет гидравлической разгрузки вала
– гидравлически разгруженные пластины с малым износом
– низкий уровень шума
– легко обслуживаемый и заменяемый картридж основного качающего узла
– высокий КПД
– расположение напорного канала -по выбору
– исполнения с правым или левым вращением
– конец вала цилиндрический или шлицевой (под заказ)

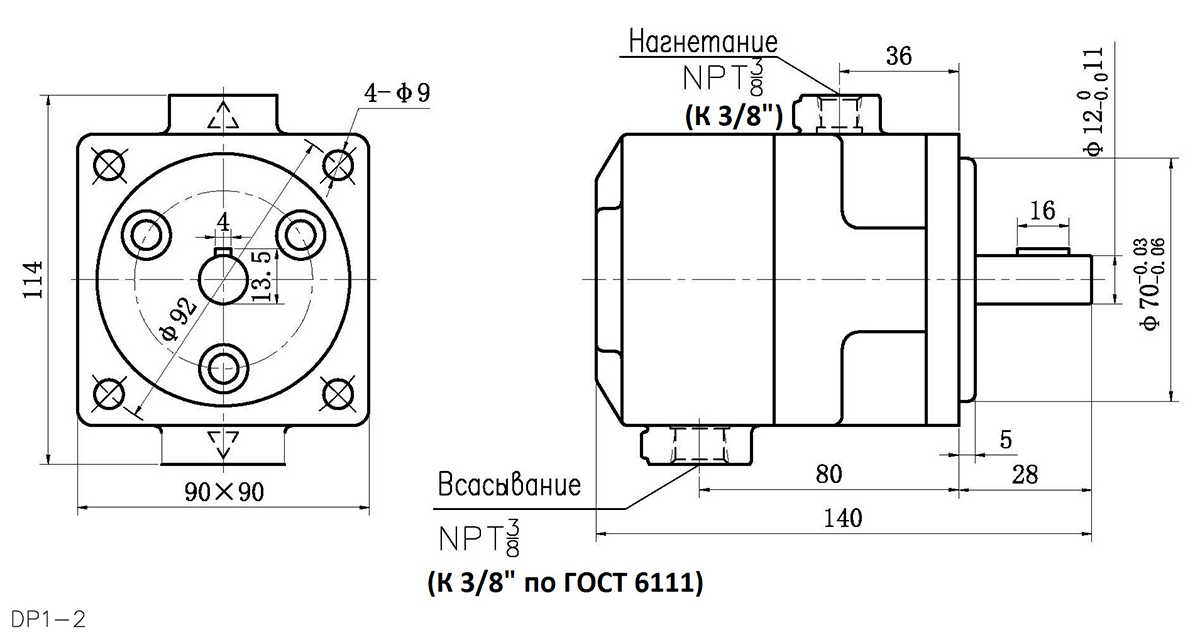

Конструкция и принцип работы насоса YB-D

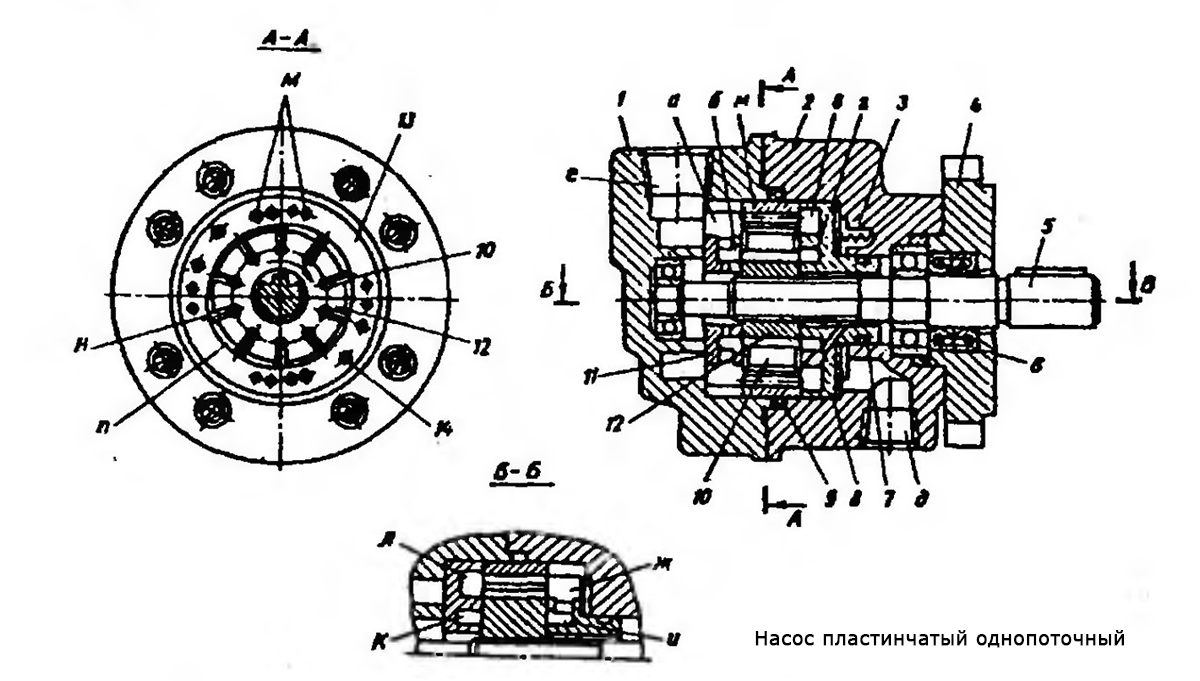

Конструкция однопоточного насоса представлена на рисунке ниже. В крышке 1 и корпусе 2 установлен рабочий комплект. В комплект входят статор 13, ротор 12 с пластинами 10, диск с шейкой 8 и плоский диск 17. Рабочий комплект скреплен двумя винтами 14. Ротор установлен на шлицы вала 5 и имеет десять радиально расположенных пазов. В каждом пазу установлены по две пластины 10. Плоский диск 11 имеет два основных открытых а, два вспомогательных б окна для всасывания масла и по два основных л и вспомогательных к окна для нагнетания. Диск с шейкой 5 имеет два основных открытых ж, два вспомогательных и окна для нагнетания масла и по два основных в и вспомогательных г окна для всасывания. В насосе двусторонний подвод масла, для этого в статоре 13 имеются отверстия м, через которые масло поступает в основные в и вспомогательные г окна с шейкой 8. Уплотнительные кольца 7, 9. манжеты 6 изготовлены из маслостойкой резины. В крышке расположено всасывающее отверстие е, з корпусе — нагнетательное отверстие д.
Принцип действия однопоточных и двухпоточных насосов одинаков. Шлицевой вал приводит во вращение ротор. Пластины, входящие в пазы ротора, под действием центробежной силы всегда прижаты к внутренней поверхности статора. Каждая пластина перемешается в пазу ротора в соответствии с профилем внутренней поверхности статора. Каждая из камер п (между пластинами, ротором и статором) и Н (в отверстии под пластинами) во время соединения с окнами всасывания дисков увеличивает свой объем и заполняется маслом, а во время соединения с окнами всасывания дисков уменьшает свой объем и вытесняет масло. За один оборот ротора каждая камера два раза производит всасывание и нагнетание масла. В насосе диаметрально противоположный подвод и отвод масла, поэтому нагрузка на ротор от давления со стороны полостей нагнетания уравновешивается, и вал передаст только крутящий момент. В начале работы прижим рабочего комплекта осуществляется пружинам, а в процессе работы и давлением масла.
