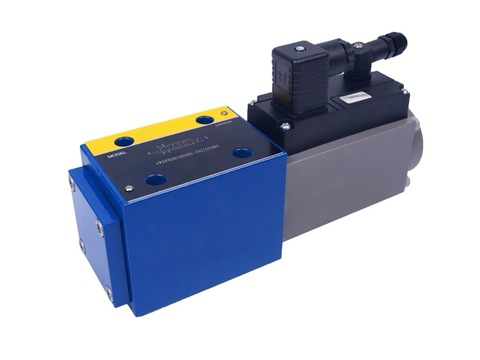

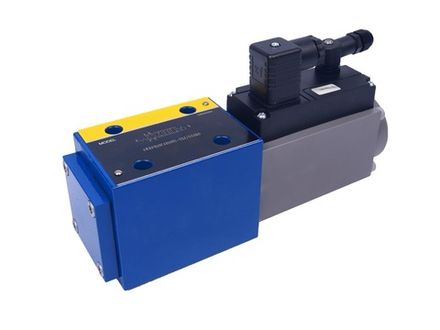

4WRPH10 - Сервораспределитель Ду10 с обратной связью по положению золотника без встроенной электроники

Сервоклапан 4WRPH10 типоразмера Ду10 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPH10 отличаются от обычных пропорциональных клапанов тем, что золотник перемещается в специальной притертой гильзе, также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует специальная электронная карта, устанавливаемая отдельно в шкафу управления. Сервораспределители 4WRPH10 устанавливаются на монтажную поверхность ISO 4401-05 (CETOP05) и применяются, как правило, при тяжелых условиях эксплуатации. Все пропорциональные клапаны 4WRPH10 проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRPH10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог 3DREP      Подробное описание 3DREP

Типоразмер 10
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин

Конфигуратор
Схема
Номинальный расход, л/мин
Расходная характеристика
Сбросить

Особенности:

  • Сервомагнитный клапан NG10 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
  • Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
  • Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
  • Подходит для электрогидравлических контроллеров в производственных и испытательных системах
  • Монтажная поверхность соответствует стандарту ISO 4401-05-04-0-94
  • Ответные плиты (заказываются отдельно)
  • Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
  • Внешняя управляющая электроника (заказывается отдельно)

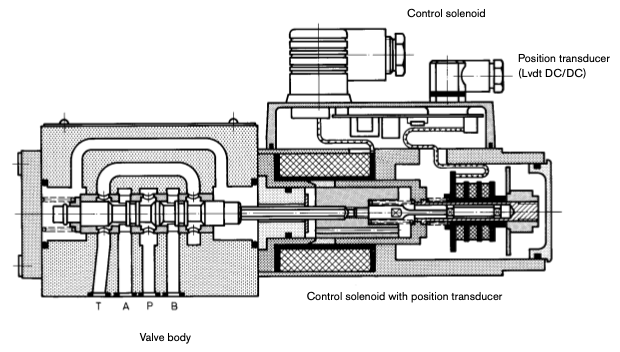

Конструктивная схема

Описание

Особенности:

  • Сервомагнитный клапан NG10 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
  • Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
  • Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
  • Подходит для электрогидравлических контроллеров в производственных и испытательных системах
  • Монтажная поверхность соответствует стандарту ISO 4401-05-04-0-94
  • Ответные плиты (заказываются отдельно)
  • Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
  • Внешняя управляющая электроника (заказывается отдельно)

Конструктивная схема

Код заказа

Технические характеристики

Графики

Размеры, мм

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WRPH10 аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

0811404079 4WRPH10C5B100P-2X/G24Z4/M
0811404077 4WRPH10C5B100L-2X/G24Z4/M
0811404060 4WRPH10C4B50L-2X/G24Z4/M
0811404065 4WRPH10C4B100P-2X/G24Z4/M
0811404088 4WRPH10C4B100P-2X/G24K0/M-750
0811404061 4WRPH10C4B100L-2X/G24Z4/M
0811404069 4WRPH10C4B100L-2X/G24K0/M-750
0811404062 4WRPH10C3B50P-2X/G24Z4/M
0811404058 4WRPH10C3B50L-2X/G24Z4/M
0811404063 4WRPH10C3B100P-2X/G24Z4/M
0811404059 4WRPH10C3B100L-2X/G24Z4/M
0811404067 4WRPH10C1B50P-2X/G24Z4/M
0811404078 4WRPH10C1B100P-2X/G24Z4/M
0811404089 4WRPH10C1B100P-2X/G24K0/M-750
0811404076 4WRPH10C1B100L-2X/G24Z4/M
