Резьбовое соединение
![]()
| Типоразмер |
B1 |
B2 |
ØD1 |
D2 |
ØD3 |
D4 |
Моменты затяжки MA в Нм для резьбовых соединений 1) |
| Заглушка (4) |
Резьбовое соединение труб |
| 6 |
45 |
60 |
25 |
M6 |
6,6 |
G1/4 |
30 |
60 |
| 8 |
60 |
80 |
28 |
M8 |
9 |
G3/8 |
40 |
90 |
| 10 |
60 |
80 |
34 |
M8 |
9 |
G1/2 |
60 |
130 |
| 15 |
70 |
100 |
42 |
M8 |
9 |
G3/4 |
80 |
200 |
| 20 |
70 |
100 |
47 |
M8 |
9 |
G1 |
135 |
380 |
| 25 |
100 |
130 |
56 |
M10 |
11 |
G1 1/4 |
480 |
500 |
| 30 |
100 |
130 |
65 |
M10 |
11 |
G1 1/2 |
560 |
600 |
| Типоразмер |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
T1 |
T2 |
Масса, примерно в кг |
| 6 |
25 |
40 |
80 |
4 |
15 |
55 |
40 |
20 |
10 |
12 |
1,5 |
| 8 |
40 |
60 |
100 |
4 |
20 |
70 |
48 |
21 |
15 |
12 |
3,7 |
| 10 |
40 |
60 |
100 |
4 |
20 |
70 |
48 |
21 |
15 |
14 |
3,7 |
| 15 |
50 |
70 |
135 |
4 |
20 |
100 |
65 |
34 |
18 |
16 |
6,4 |
| 20 |
50 |
70 |
135 |
5,5 |
20 |
100 |
65 |
34 |
18 |
18 |
6,4 |
| 25 |
60 |
90 |
180 |
5,5 |
25 |
130 |
85 |
35 |
20 |
20 |
13,9 |
| 30 |
60 |
90 |
180 |
5,5 |
25 |
130 |
85 |
35 |
20 |
22 |
13,9 |
1.1. Исполнение регулировочного элемента "S" (пример): установочный винт с шестигранником и защитным колпачком; внутренний шестигранник (до типоразмера 20); внешний шестигранник (типоразмер 25 и 30).
2. Заводская табличка
3. 4 крепежных отверстия клапана
4. Дополнительный канал (P), на выбор (например, для измерения давления); недоступно для типоразмера 10, ступень давления > 400 бар (= исполнение "SO292").
Моменты затяжки представляют собой значения относительно максимального рабочего давления и при использовании динамометрического ключа (допуск ≤ ±10 %).

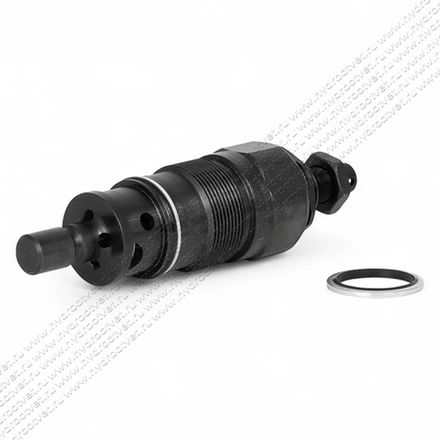

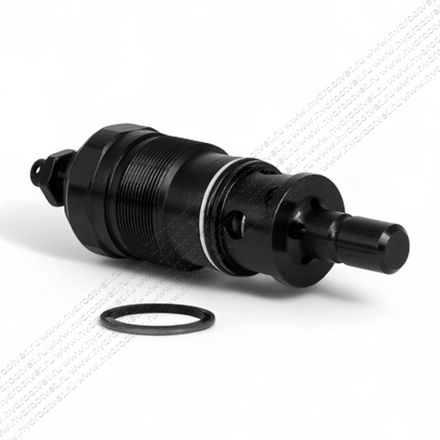

Ввертный клапан
![]()
Ввертный клапан
| Типоразмер |
ØD11 |
ØD12 |
ØD13 |
L17 |
L18 |
L19 |
L20 |
L21 |
L22 |
L23 |
L24 |
| 6 |
34 |
60 |
– |
72 |
11 |
83 |
28 |
20 |
– |
– |
64,5 |
| 10 |
38 |
60 |
– |
68 |
11 |
79 |
28 |
20 |
– |
– |
77 |
| 20 |
48 |
60 |
– |
65 |
11 |
77 |
28 |
20 |
– |
– |
106 |
| 30 |
63 |
– |
80 |
83 |
– |
– |
– |
– |
11 |
56 |
131 |
| |
Моменты затяжки MA в Нм для вертных клапанов 2) Ступень давления, бар |
Масса, примерно в кг |
| Типоразмер |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
до 200 |
до 400 |
до 630 |
|
| 6 |
32 |
30 |
19 |
6 |
– |
30 |
50±5 |
80±5 |
– |
0,4 |
| 10 |
36 |
30 |
19 |
6 |
– |
30 |
100±5 |
150±10 |
200±10 |
0,5 |
| 20 |
46 |
36 |
19 |
6 |
– |
30 |
150±10 |
300±15 |
– |
1 |
| 30 |
60 |
46 |
19 |
– |
13 |
– |
350±20 |
500±30 |
– |
2,2 |
1) Максимальный размер
2) Все скосы уплотнительных колец закруглены и не имеют заусенцев
Допуск для всех углов ±0,5°
Моменты затяжки представляют собой ориентировочные значения при коэффициенте трения примерно 0,12 и при использовании динамометрического ключа.
Отверстие для ввертывания
| Типоразмер |
D14 |
ØD15 |
ØD16 |
ØD17 |
ØD18 |
ØD19 |
| 6 |
M28 x 1,5 |
25H9 |
6 |
15 |
24,9 +0,152 -0,2 |
12 |
| 10 |
M35 x 1,5 |
32H9 |
10 |
18,5 |
31,9 +0,162 -0,2 |
15 |
| 20 |
M45 x 1,5 |
40H9 |
20 |
24 |
39,9 +0,162 -0,2 |
22 |
| 30 |
M60 x 2 |
55H9 |
30 |
38,75 |
54,9 +0,174 -0,2 |
34 |
| Типоразмер |
L25 |
L26 |
L27 |
L28 |
L29 |
L30 |
L31 |
α1 |
| 6 |
15 |
19 |
30 |
36 |
45 |
56,5±5,5 |
65 |
15° |
| 10 |
18 |
23 |
35 |
41,5 |
52 |
67,5±7,5 |
80 |
15° |
| 20 |
21 |
27 |
45 |
55 |
70 |
91,5±8,5 |
110 |
20° |
| 30 |
23 |
29 |
45 |
63 |
84 |
113,5±11,5 |
140 |
20° |
1.1. Исполнение регулировочного элемента "S" – винт с шестигранником и защитным колпачком; внутренний шестигранник (до типоразмера 20), внешний шестигранник (типоразмер 30)
1.2. Исполнение регулировочного элемента "H" – поворотная ручка (до типоразмера 20), маховик (типоразмер 30)
1.3. Исполнение регулировочного элемента "A" – запираемая поворотная кнопка до типоразмера 10 (ти- поразмер 20 до 100 бар)
4. Канал P, в любом месте по периметру или по торцам
5. Канал T, в любом месте по периметру
6. Обозначение типа
7. Ступень давления (проштамповано)
8. Маркировка (регулировка нулевого положения после установки клапана; фиксация кольца путем горизонтального смещения до входа в канавку запорного винта SW6)
9. Глубина посадки
10. Контргайка, момент затяжки MA = 10+5 Нм
11. Пространство, необходимое для снятия ключа
12. Минимальная прочность материалов корпуса: см. технические данные
