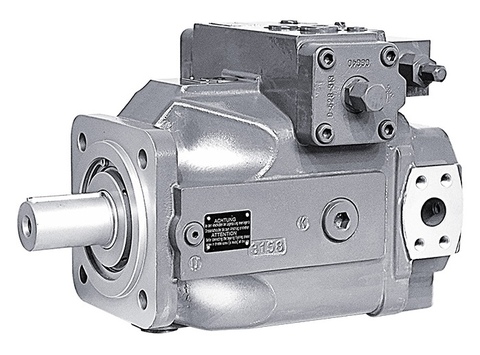

A4VSO - насос регулируемый для открытых систем

Аксиально-плунжерные регулируемые насосы предназначены для работы в открытых гидросистемах с гидростатическими приводами. Подача насоса пропорциональна скорости вращения и рабочему объему. Поворотом наклонной шайбы достигается бесступенчатое изменение рабочего объема.

Особенности

• Регулируемый насос с аксиально-поршневой роторной группой в исполнении с наклонной шайбой для гидростатических приводов в незамкнутой гидросистеме.
• Объемный расход пропорционален частоте вращения приводного вала и объему насоса.
• Объемный расход можно регулировать бесступенчато за счет изменения угла наклона шайбы.
• Хорошие характеристики всасывания
• Низкий уровень шума
• Большой срок службы
• Модульная конструкция
• Различные варианты комбинации насосов
• Визуальная индикация угла наклона шайбы
• Любое монтажное положение
• Подходит для приводов с переменной частотой вращения
• Возможна эксплуатация с жидкостями HF при пониженных рабочих характеристиках, для эксплуатации с жидкостями HFC доступно специальное конструктивное исполнение

Описание и принцип работы

A4VSO представляет собой аксиально-поршневой регулируемый насос в наклонно-дисковой конструкции для гидростатических приводов в открытом контуре. Объемный расход пропорционален числу оборотов привода и вытесняемому объему. Перемещение наклонного диска позволяет осуществлять бесступенчатое изменение объемного расхода. В открытом контуре рабочая жидкость поступает от бака к регулируемому насосу, а оттуда - через ходовой клапан - подается к потребителю. От потребителя рабочая жидкость течет через ходовой клапан обратно в бак.

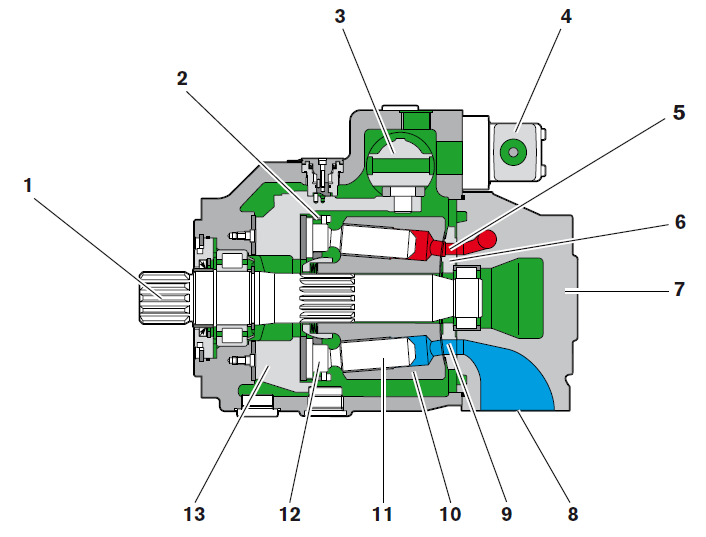

Конструкция A4VSO

1. Ведущий вал
2. Прижимная пластина
3. Исполнительный поршень
4. Устройство управления (здесь в качестве примера DR)
5. Сторона высокого давления
6. Пластина блока управления
7. Присоединительная плита
8. Сопряжение всасывания
9. Сторона низкого давления
10. Цилиндр
11. Поршень
12. Контактный башмак
13. Поворотные салазки

В наклонно-дисковых аксиально-поршневых машинах поршни расположены (11) аксиально к приводному валу (1). Они ходят во вращающем цилиндре (10) и опираются контактными башмаками (12) на невращающиеся поворотные салазки (13). Приводной вал (1) и цилиндр (10) соединены друг с другом посредством зубчатого сцепления. Крутящий момент на приводной вал (1) подает приводной двигатель. Цилиндр (10) вращается с приводным валом (1), захватывая поршень (11). При каждом обороте поршни (11) выполняют возвратно-поступательное движение, задаваемое наклоном поворотных салазок (13). Контактные башмаки (12) удерживаются и направляются на поверхности скольжения поворотных салазок (13) прижимной пластиной (2) . Во время вращения каждый поршень (11) двигается над нижней и верхней мертвой точкой обратно в свое исходное положение. При этом через оба окна в пластине управления (6) подается и отводится соответствующий площади поршня и ходу объем жидкости. На стороне низкого давления (9) жидкость течет через сопряжение всасывания (8) в увеличивающееся поршневое пространство. Одновременно на стороне высокого давления (5) жидкость выдавливается поршнями из полости цилиндра в гидравлическую систему. Угол поворота поворотных салазок (13) имеет бесступенчатую регулировку. При изменении угла поворота изменяется ход поршня и, тем самым, вытесняемый объем. Регулировка угла поворота осуществляется гидравлическим способом с помощью исполнительного поршня (3). Поворотные салазки (13) установлены на поворотной опоре и обладают легким ходом. При увеличении угла поворота вытесняемый объем увеличивается, при уменьшении – он, соответственно, уменьшается. Угол поворота нельзя устанавливать на полный ноль, чтобы иметь в распоряжении достаточное количество рабочей жидкости для охлаждения поршней, питания регулирующей системы, для компенсации утечки жидкости и для смазки всех движущихся частей.

Регуляторы насоса A4VSO

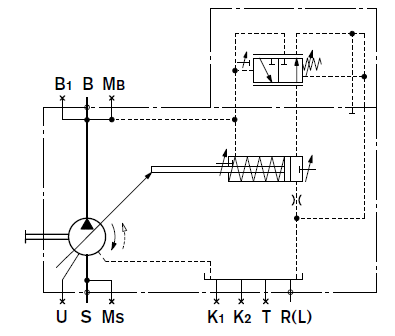

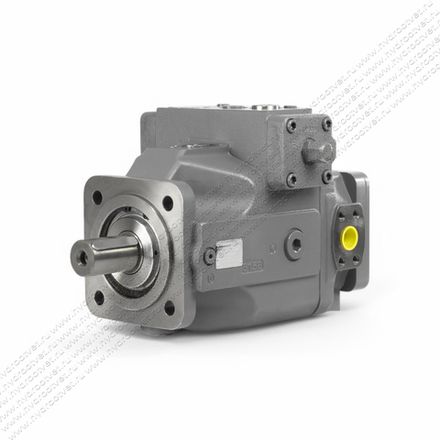

Регулятор давления DR

Регулятор давления DR обеспечивает поддержание постоянного давления в гидравлической системе в пределах регулирования насоса. Бесступенчатая
регулировка давления может осуществляться клапаном управления (диапазон регулировки от 20 до 350 бар).
На выбор: с управляемым дистанционно регулированием давления (DRG)

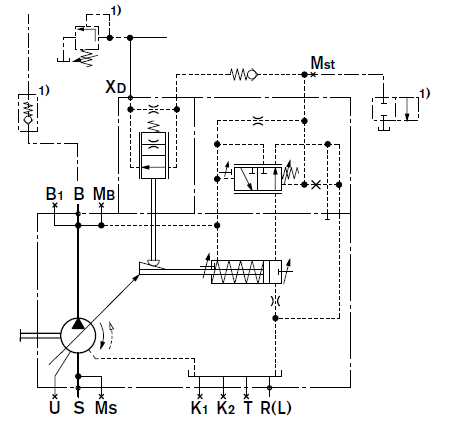

Регулятор давления для параллельного режима работы DP

Подходит для регулирования давления нескольких аксиально-поршневых машин A4VSO в режиме параллельной эксплуатации.

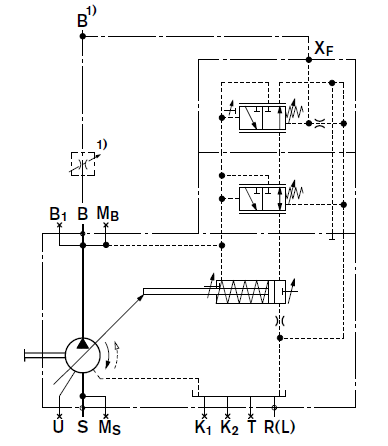

Регулятор давления и подачи DFR

Данный регулятор поддерживает на постоянном уровне объемный расход насоса, также и при изменяющихся условиях эксплуатации. На регулирование подачи накладывается механически настраиваемый регулятор давления.
На выбор:
отсутствие соединения от XF к баку (DFR1)

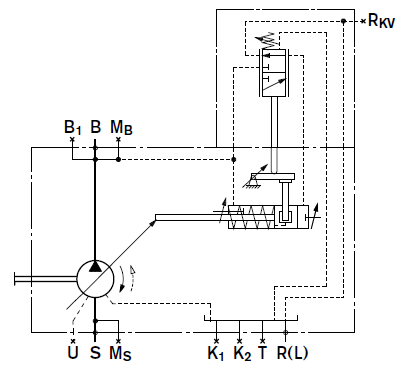

Регулятор мощности LR2 с гиперболической характеристикой

Гиперболический регулятор мощности поддерживает постоянную заданную мощность привода при одинаковом числе оборотов привода.
На выбор:
регулированием давления (LR2G);

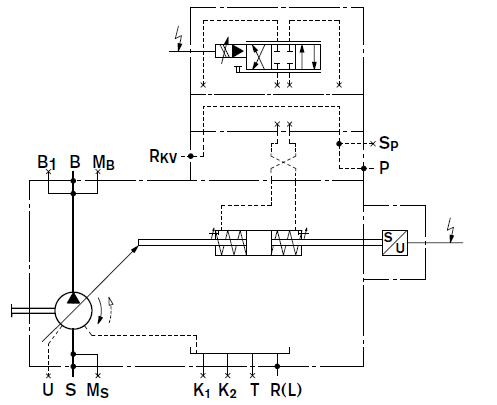

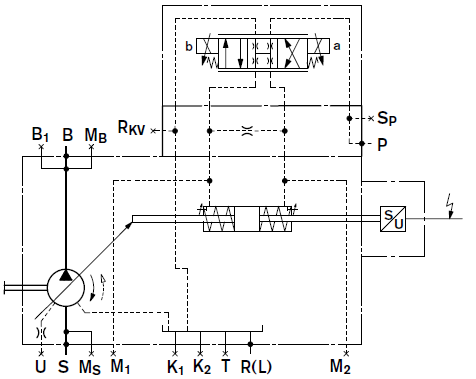

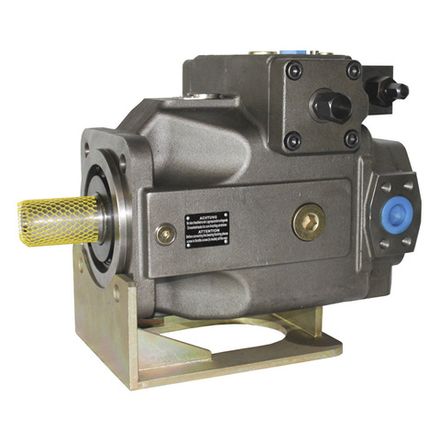

Система регулирования HS4 с пропорциональным клапаном

Бесступенчатая регулировка вытесняемого объема осуществляется с помощью пропорционального клапана и электрической системы обратного контроля угла поворота. Управление - электрическое или электронное.

Система регулирования EO2

Бесступенчатая регулировка вытесняемого объема достигается с помощью пропорционального клапана и электрической системы обратного контроля
угла поворота. С электрическим управлением.

Размеры, номинальный размер 40

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
O = требуется присоединение (при поставке заглушено)
X = заглушено (в нормальном режиме работы)
9) Заглушено фланцем

Размеры, номинальный размер 71

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено)
X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 125

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 180

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 250

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 355

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 500

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Размеры, номинальный размер 750

1) Шлицевой вал согласно DIN 5480
2) Центрирующее отверстие согласно DIN 332
3) Резьба согласно DIN 13
4) Указания по моментам затяжки см. в инструкции по эксплуатации
5) В зависимости от области применения возможно возникновение кратковременных пиков давления. Это следует учитывать при выборе измерительных приборов и оборудования.
6) Метрическое резьбовое присоединение отличается от стандартного
7) Зенковка может быть глубже, чем предусмотрено стандартом.
8) В зависимости от монтажного положения требуется присоединение T, K1, K2 или R(L)
9) O = требуется присоединение (при поставке заглушено), X = заглушено (в нормальном режиме работы)
10) Заглушено фланцем

Во время работы аксиально-поршневого агрегата и некоторое время после его остановки в области корпуса агрегата и особенно электромагнитных катушек существует опасность ожога. Необходимо соблюдать меры безопасности (например, использование защитной одежды). ▶ Движущиеся части управляющих и регулирующих устройств (напр., золотники) при определенных обстоятельствах вследствие загрязнения (напр., из-за не очищенной рабочей жидкости, продуктов износа или включений из компонентов) могут блокироваться в неустановленных позициях. В результате расход рабочей жидкости и/или момент аксиально- поршневого агрегата перестают соответствовать командам оператора. Даже использование различных фильтрующих элементов (внешних или внутренних фильтров на входе) ведет не к предотвращению неполадок, а лишь к минимизации рисков. Производитель машин/установок должен проверить, нужны ли дополнительные меры безопасности для соответствующей области применения машины, чтобы исполнительный механизм достиг безопасного положения (например, положения безопасного останова), а также должен обеспечить надлежащую реализацию этих мер.
