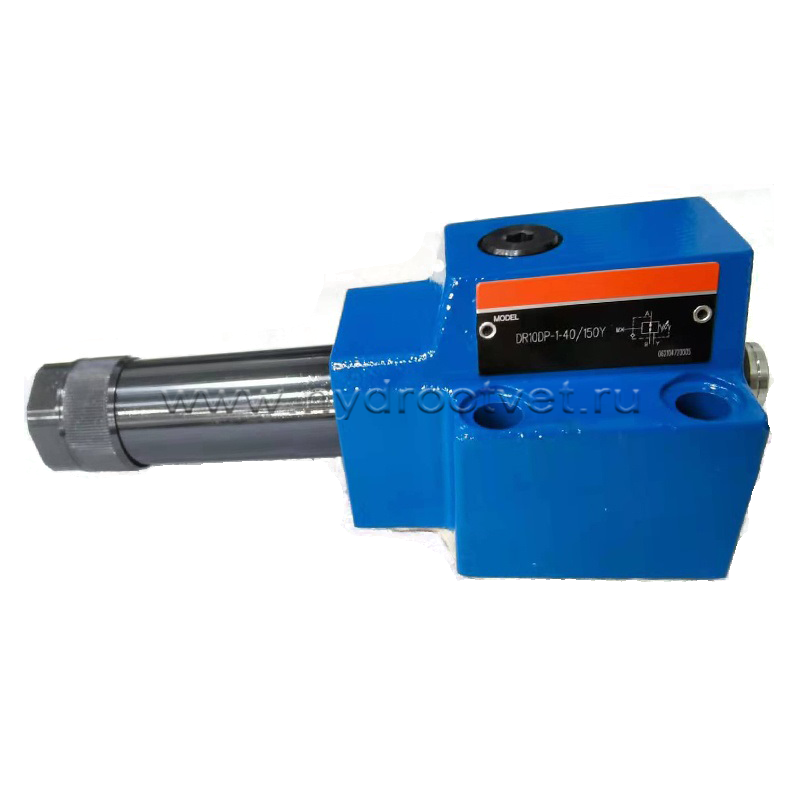

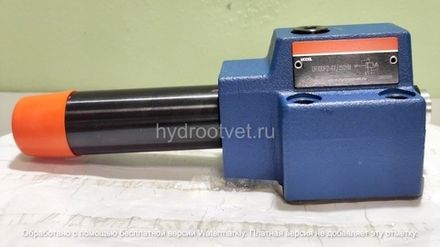

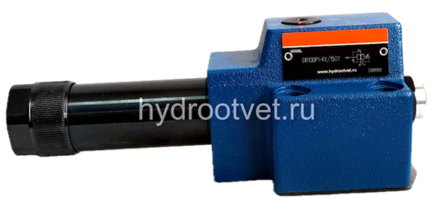

DR10DP - Редукционный клапан Ду 10 трехлинейный, прямого действия

Гидравлический клапан DR10DP является редукционный трехлинейным клапаном с ручным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. Клапан DR10DP устанавливает на монтажную поверхность Ду10 (ISO5781), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны DR10DP производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог DR10DP       Подробное описание DR10DP

Типоразмер 10
Серия изделия 4X
Макс. рабочее давление 210 бар
Максимальный расход: 80 л/мин

Конфигуратор
Макс. давление регулировки, бар
Элемент регулировки
Обратный клапан
Сбросить

Особенности:

  • Стыкового монтажа присоединительные размеры по DIN 24340 Form D, ISO 5781 и CETOP-RP 121 Н
  • Монтажные плиты заказывать отдельно
  • 4 варианта диапазонов давления
  • 2 регулировочных устройства:
    • вращающаяся кнопка;
    • винт с шестигранником и защитным колпачком

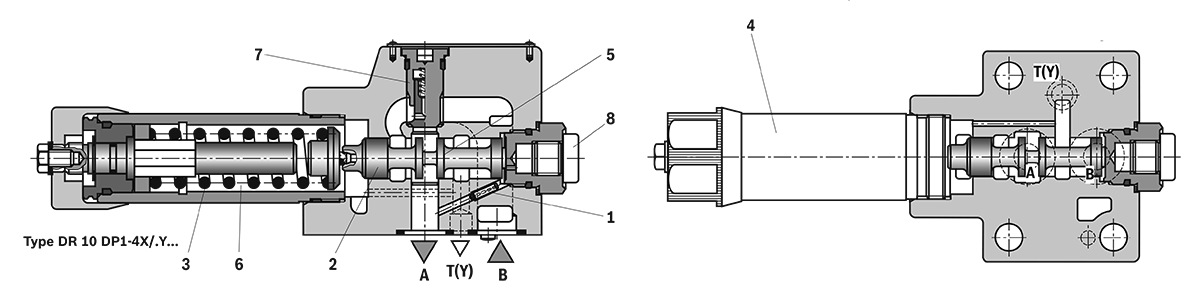

Принцип действия, вид в разрезе

Клапан типа DR 10 DP представляет собой редукционный клапан прямого действия трехлинейного исполнения, т.е. он имеет предохранение по давлению во вторичном контуре. Клапан предназначен для понижения давления в гидросистеме. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства. На исходной позиции клапан открыт; напорная жидкость может беспрепятственно течь из канала Р в канал А. Давление в канале А действует одновременно через канал управления (4) на площадь поршня, находящуюся напротив пружины сжатия (3). Если давление в канале А превысит установленное на пружине сжатия (3) значение, то тогда поршень (2) перемещается на позицию регулирования и поддерживает постоянной величину установленного давления в канале А. Сигнал и управляющее масло поступают внутренним путем через линию управления (4) из канала А. Если давление в канале А будет увеличиваться дальше в результате воздействия внешних сил на потребитель, то тогда поршень (2) будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А соединяется через управляющую кромку (5) на поршне (2) с баком. В бак стекает такое количество напорной жидкости, что давление больше не может повыситься. Дренаж полости пружины (6) осуществляется всегда наружу через канал Т (Y). Для свободного обратного течения масла из канала А в канал Р можно по желанию заказчика встроить обратный клапан (7). Присоединение манометра (8) дает возможность проверять давление во вторичном контуре.

Описание

Особенности:

  • Стыкового монтажа присоединительные размеры по DIN 24340 Form D, ISO 5781 и CETOP-RP 121 Н
  • Монтажные плиты заказывать отдельно
  • 4 варианта диапазонов давления
  • 2 регулировочных устройства:
    • вращающаяся кнопка;
    • винт с шестигранником и защитным колпачком

Принцип действия, вид в разрезе

Клапан типа DR 10 DP представляет собой редукционный клапан прямого действия трехлинейного исполнения, т.е. он имеет предохранение по давлению во вторичном контуре. Клапан предназначен для понижения давления в гидросистеме. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства. На исходной позиции клапан открыт; напорная жидкость может беспрепятственно течь из канала Р в канал А. Давление в канале А действует одновременно через канал управления (4) на площадь поршня, находящуюся напротив пружины сжатия (3). Если давление в канале А превысит установленное на пружине сжатия (3) значение, то тогда поршень (2) перемещается на позицию регулирования и поддерживает постоянной величину установленного давления в канале А. Сигнал и управляющее масло поступают внутренним путем через линию управления (4) из канала А. Если давление в канале А будет увеличиваться дальше в результате воздействия внешних сил на потребитель, то тогда поршень (2) будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А соединяется через управляющую кромку (5) на поршне (2) с баком. В бак стекает такое количество напорной жидкости, что давление больше не может повыситься. Дренаж полости пружины (6) осуществляется всегда наружу через канал Т (Y). Для свободного обратного течения масла из канала А в канал Р можно по желанию заказчика встроить обратный клапан (7). Присоединение манометра (8) дает возможность проверять давление во вторичном контуре.

Код заказа

Технические характеристики
Рабочая жидкость Минеральное масло (HL, HLP) по DIN 51 524;
Температурный диапазон рабочей жидкости, оC - 30 до + 80 для уплотнений NBR
Диапазон вязкости мм2/с 10 до 800
Чистота рабочей жидкости Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NAS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75.
Рабочее давление присоедин . Р бар до 315
Рабочее давление присоедин . А бар до 25; до 75; до 150; до 210
Противодавление присоедин. T (У) бар до 160
Максимально допустимый расход л/мин. до 80
Масса кг около 3

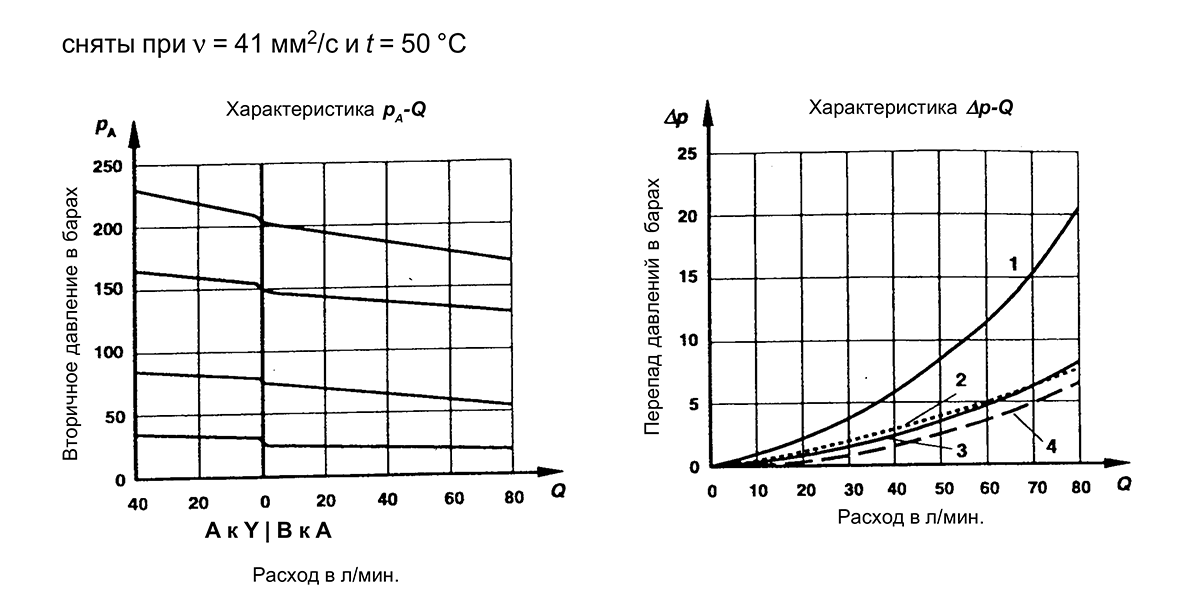

Графики

Примечание:
Ход кривой сохраняется при установленном на более низкую величину давлении.
Характеристики режима редуцирования даны для случая отсутствия подпора давления на выходе.

  1. Из Р в Y (минимальная разность давлений)
  2. Из В в А (минимальная разность давлений)
  3. только через обратный клапан
  4. через обратный клапан и поршень

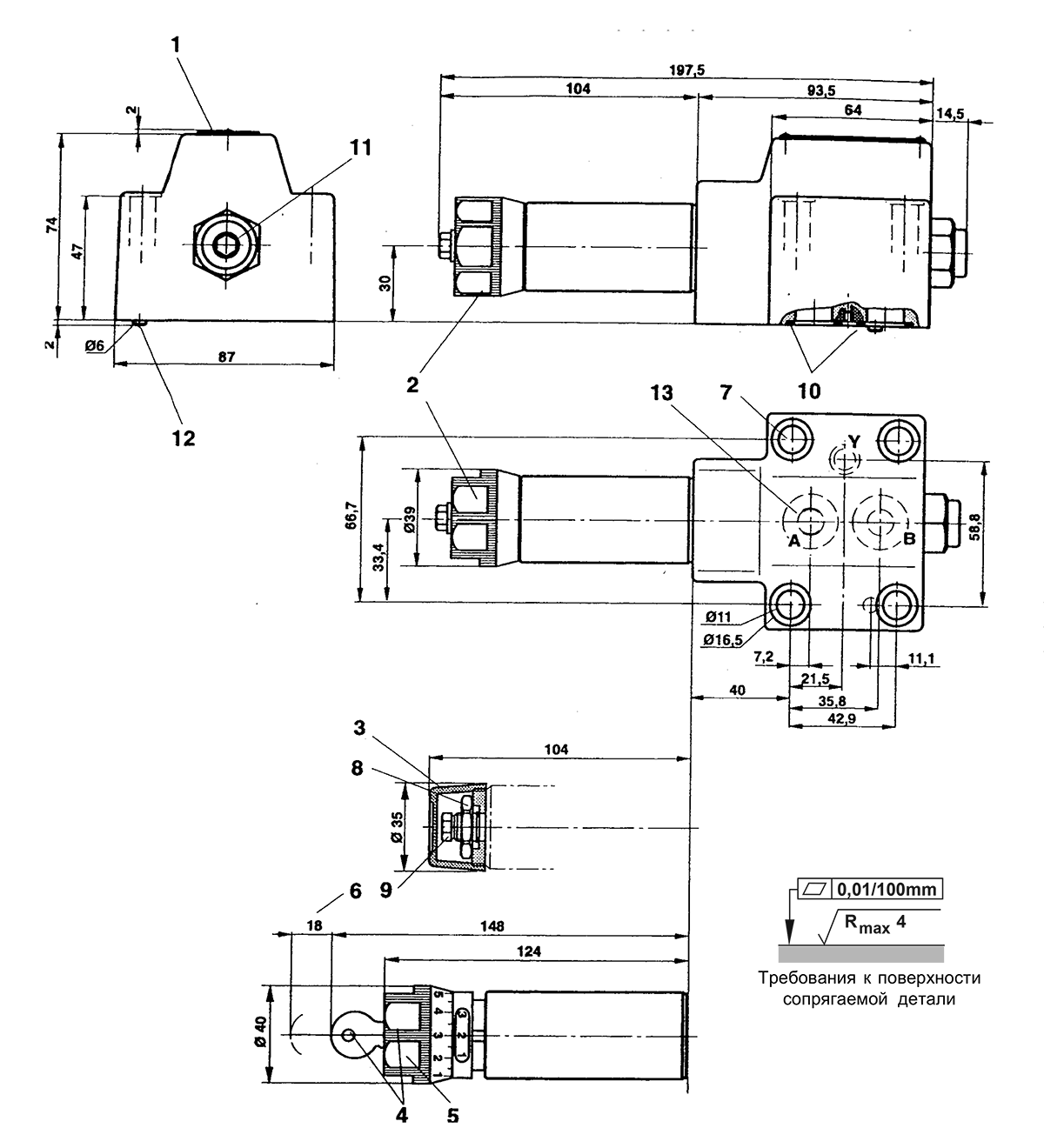

Размеры, мм

  1. Табличка
  2. Регулировочное устройство "1"
  3. Регулировочное устройство "2"
  4. Регулировочное устройство "3"
  5. Регулировочное устройство "7"
  6. Место для удаления ключа
  7. Крепежные отверстия для клапана
  8. Контргайка, размер под ключ 24
  9. Шестигран., размер под ключ 10
  10. Уплотнительное кольцо-R 17.56 х 2.4 х 2.62 для каналов А и В, Т(Y), кольцо-R 9,81х1,5х1,78 для канала Y.
  11. Присоединение для манометра G1/4, глубина 12, внутренняя.
  12. Штифт-фиксатор.
  13. Монтажная поверхность по DIN 24340 Form D, ISO 5781 и CETOP-RP 121 Н.

Крепежные винты для клапана М10х60 по DIN 912-10.9 с моментом затяжки МА=8,9 Нм, заказываются отдельно.
Трубная резьба (G...) согласно ISO 228/1.

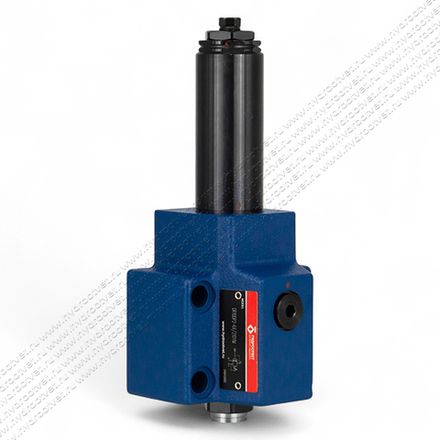

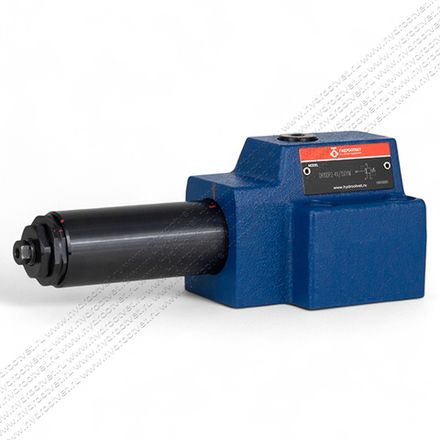

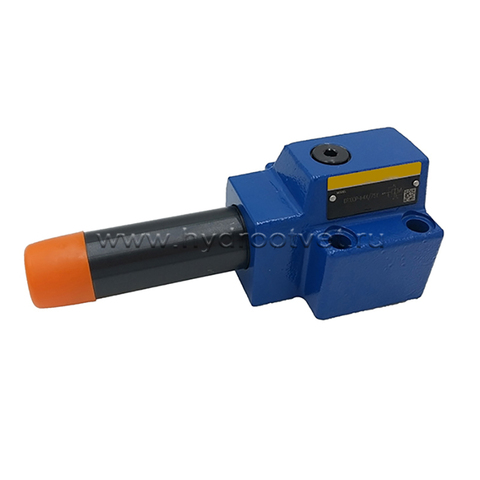

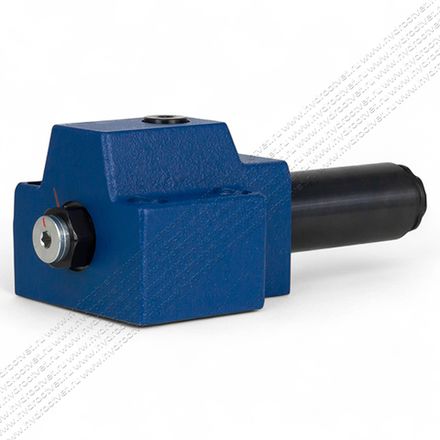

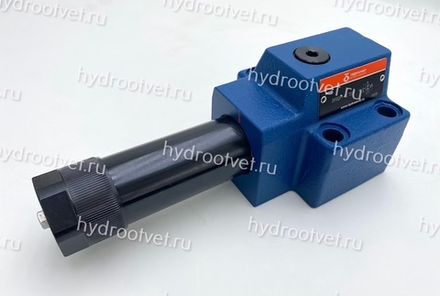

Фото

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана DR10DP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900750954 DR10DP1-4X/150P100YM R900902914 DR10DP3-4X/210Y/12
R900500256 DR10DP1-4X/150YM R900517370 DR10DP3-4X/210YM
R900506974 DR10DP1-4X/150YMV R900772067 DR10DP3-4X/210YV
R900506095 DR10DP1-4X/210YM R901200427 DR10DP3-4X/210YV/12
R900511233 DR10DP1-4X/210YMV R900500497 DR10DP3-4X/25Y
R900522877 DR10DP1-4X/210YV R900594126 DR10DP3-4X/25YM
R900507672 DR10DP1-4X/25Y R900946790 DR10DP3-4X/25YMV
R900503599 DR10DP1-4X/25YM R900518920 DR10DP3-4X/25YV
R901103541 DR10DP1-4X/25YMV R900502655 DR10DP3-4X/75Y
R900750955 DR10DP1-4X/75P50YM R900500258 DR10DP3-4X/75YM
R900500257 DR10DP1-4X/75Y R901201755 DR10DP3-4X/75YM/12
R900594124 DR10DP1-4X/75YMV R900753678 DR10DP3-4X/75YMV
R900514173 DR10DP1-4X/75YV R900943962 DR10DP7-4X/150Y
R901162034 DR10DP2-4X/150-100Y R900594127 DR10DP7-4X/150YM
R901271517 DR10DP2-4X/150-105YM R900952959 DR10DP7-4X/150YMV
R900944097 DR10DP2-4X/150YM/12 R901097550 DR10DP7-4X/210Y
R901036834 DR10DP2-4X/150YMJ R900937514 DR10DP7-4X/210YM
R900516293 DR10DP2-4X/150YMV R901387766 DR10DP7-4X/210YMV
R900547058 DR10DP2-4X/150YV R900566332 DR10DP7-4X/210YV
R900501565 DR10DP2-4X/210YJ R900539316 DR10DP7-4X/25Y
R900784572 DR10DP2-4X/210YM/12 R901035741 DR10DP7-4X/25YM
R900510212 DR10DP2-4X/210YMJ R901013888 DR10DP7-4X/25YMV
R900516873 DR10DP2-4X/210YMV R900509400 DR10DP7-4X/75Y
R900525725 DR10DP2-4X/210YV R900566863 DR10DP7-4X/75YM
R900505901 DR10DP2-4X/25Y R901013889 DR10DP7-4X/75YMV
R900500563 DR10DP2-4X/25YM R900564838 DR10DP7-4X/75YV
R978899929 DR10DP2-4X/25YM/12
R900521015 DR10DP2-4X/25YMJ
R900509344 DR10DP2-4X/25YMV
R900538133 DR10DP2-4X/25YV
R900952612 DR10DP2-4X/75YJ
R978910808 DR10DP2-4X/75YM/12
R900931890 DR10DP2-4X/75YMJ
R900504798 DR10DP2-4X/75YMV
R900501597 DR10DP2-4X/75YV
R901322586 DR10DP2-4X=25YMJ
R900502529 DR10DP3-4X/150Y
R900500041 DR10DP3-4X/150YM
R900539379 DR10DP3-4X/150YMV
R900522399 DR10DP3-4X/150YV
R900500903 DR10DP3-4X/210Y
