Питатели прогрессивные
Распределитель для консистентной смазки или жидкой смазки высокой вязкости подходит для однолинейной централизованной системы смазки с номинальным давление менее 32 МПа. Смазочные материалы: консистентная смазка NLGI 0-2 и смазочные масла вязкостью более 68 сСт. Выходы оснащены штуцерами
Рабочее давление 300 бар
Доза на один выход 0,2 мл/цикл
Количество выходов от 6 до 12
С электрическим реле и без него
Прогрессивный распределитель для густой и жидкой смазки
Прогрессивный распределитель, общая информация
- Прогрессивные распределители являются распределителями поршневого типа.
- Они распределяют смазку последовательно к подключенным точкам трения.
- Распределители SSV подают на одно выпускное отверстие и за один ход поршня 0,2 см³ смазочного материала.
- Распределители SSV M подают на одно выпускное отверстие и за один ход поршня 0,07 см³ смазочного материала.
- Количество подаваемого смазочного метериала может быть увеличено путём объёдинения отдельных каналов распределителя.
- Прогрессивные распределители SSV могут иметь от 6 до 12 выходов
- Распределители позволяют обеспечивать смазкой большое количество точек трения с одной позиции.
- Они позволяют надёжно обеспечивать смазкой точки трения с различной потребностью в смазочном материале.

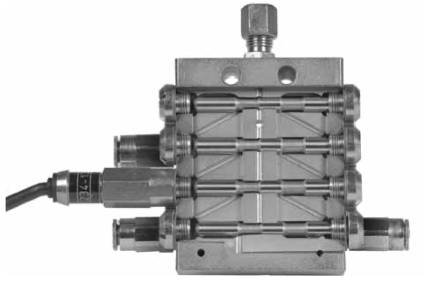

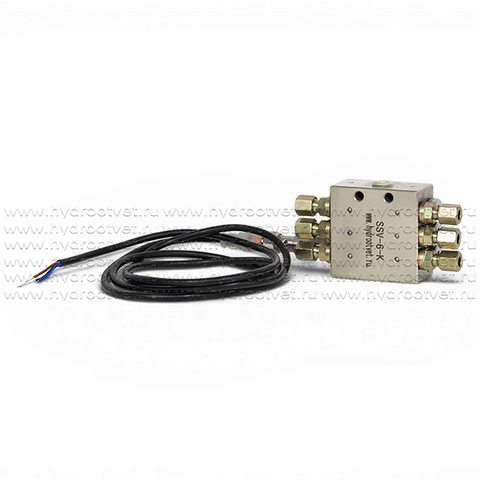

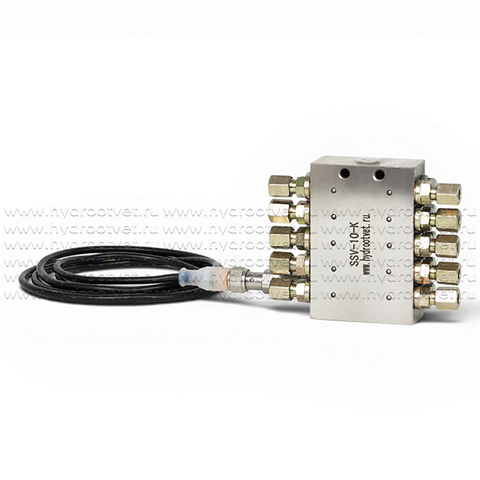

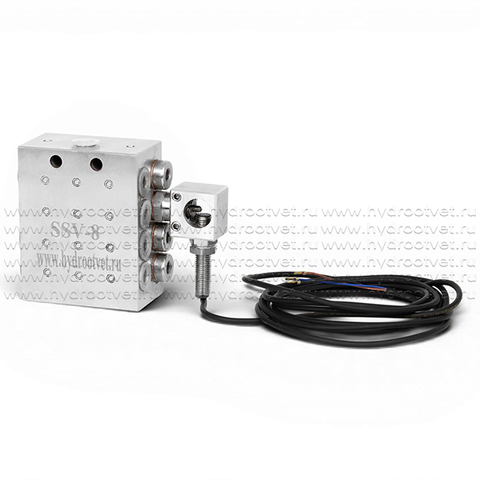

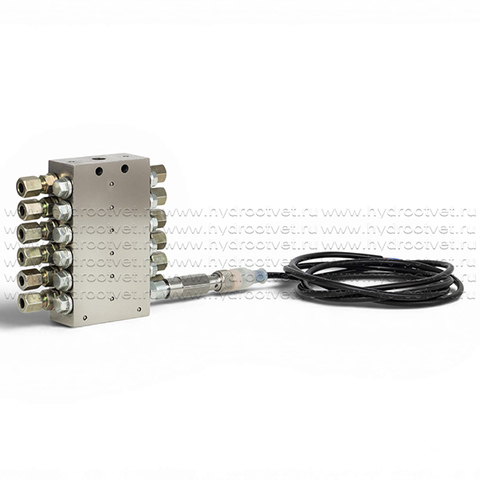

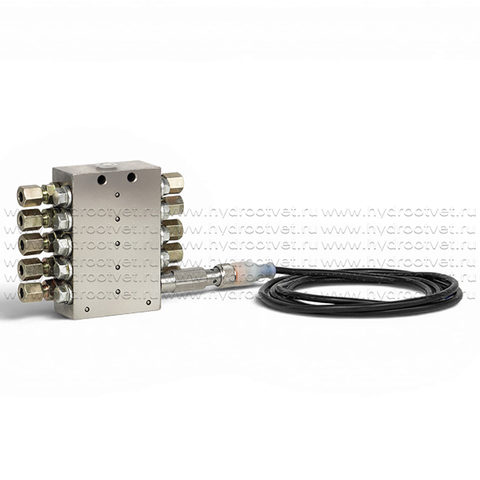

- Работа распределителя может контролироваться визуально (SSV) или при помощи электронного датчика (SSV - К).
Любая блокировка в системе смазки приводит к выходу смазки через предохранительный клапан.

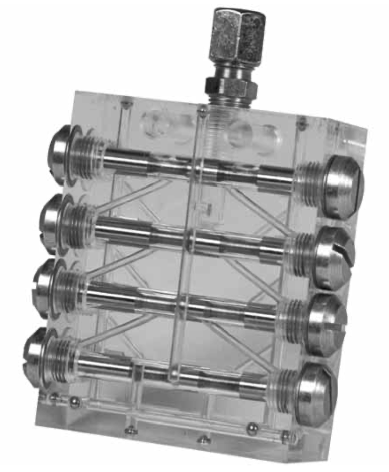

Признаки прогрессивного распределителя
Выражение «прогрессивный» указывает на особенность движения смазки по распределителю. Например:
- Последовательное перемещение поршней в распределителе происходит под воздействием поступающей смазки, находящейся под давлением.
- Перемещение поршней происходит согласно установленному порядку, образуя при этом повторяющиеся циклы смазки.
- Каждый поршень должен закончить полный ход, прежде чем следующий поршень начнёт своё движение. Этот процесс не зависит от того, поступает ли смазка постоянно или прерывистым потоком.
- Поршни работают в зависимости друг от друга.
- Все подсоединенные к системе точки трения снабжаются смазкой.
Прогрессивный распределитель для густой и жидкой смазки
Прогрессивный распределитель, общая информация
- Прогрессивные распределители являются распределителями поршневого типа.
- Они распределяют смазку последовательно к подключенным точкам трения.
- Распределители SSV подают на одно выпускное отверстие и за один ход поршня 0,2 см³ смазочного материала.
- Распределители SSV M подают на одно выпускное отверстие и за один ход поршня 0,07 см³ смазочного материала.
- Количество подаваемого смазочного метериала может быть увеличено путём объёдинения отдельных каналов распределителя.
- Прогрессивные распределители SSV могут иметь от 6 до 12 выходов
- Распределители позволяют обеспечивать смазкой большое количество точек трения с одной позиции.
- Они позволяют надёжно обеспечивать смазкой точки трения с различной потребностью в смазочном материале.
- Работа распределителя может контролироваться визуально (SSV) или при помощи электронного датчика (SSV - К).
Любая блокировка в системе смазки приводит к выходу смазки через предохранительный клапан.
Признаки прогрессивного распределителя
Выражение «прогрессивный» указывает на особенность движения смазки по распределителю. Например:
- Последовательное перемещение поршней в распределителе происходит под воздействием поступающей смазки, находящейся под давлением.
- Перемещение поршней происходит согласно установленному порядку, образуя при этом повторяющиеся циклы смазки.
- Каждый поршень должен закончить полный ход, прежде чем следующий поршень начнёт своё движение. Этот процесс не зависит от того, поступает ли смазка постоянно или прерывистым потоком.
- Поршни работают в зависимости друг от друга.
- Все подсоединенные к системе точки трения снабжаются смазкой.
|
Модель |
Номинальное давление |
Рабочее давление |
Количество выходов |
Доза на каждый выход |
Вес |
|

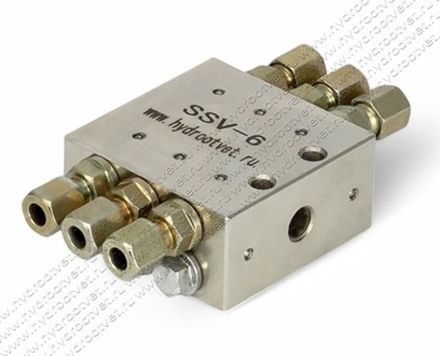

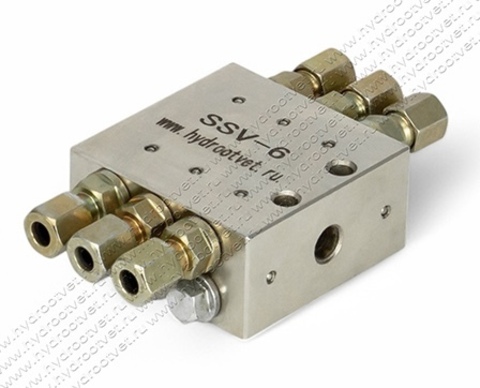

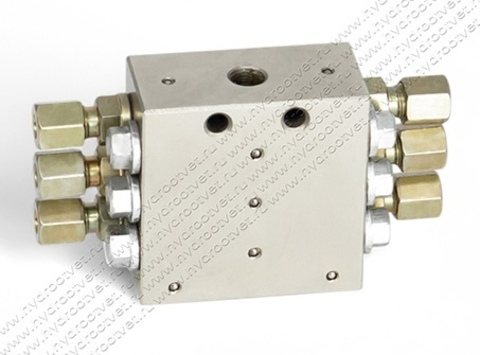

SSV-6 |
30 МПа |
≤1.5 МПа |
6 |
0.2 мл/цикл |
1.1 кг |
|

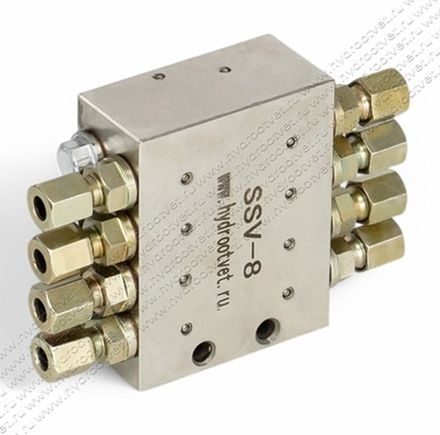

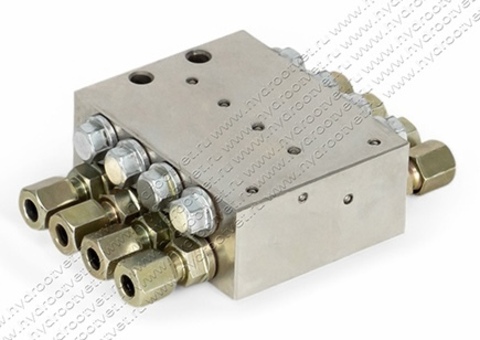

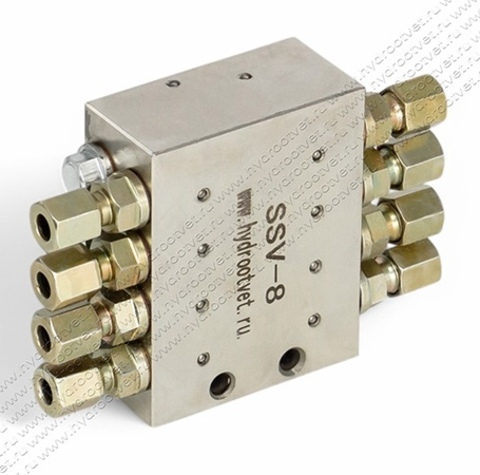

SSV-8 |
8 |
1.5 кг |
|||
|

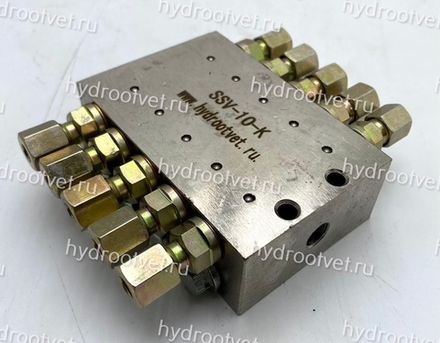

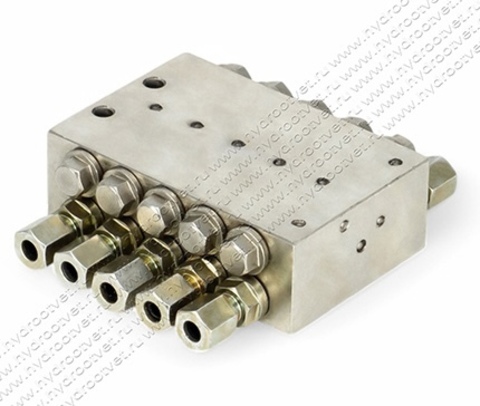

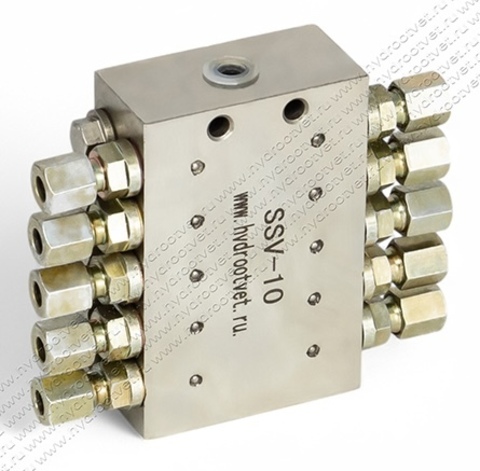

SSV-10 |
10 |
2.0 кг |
|||
|

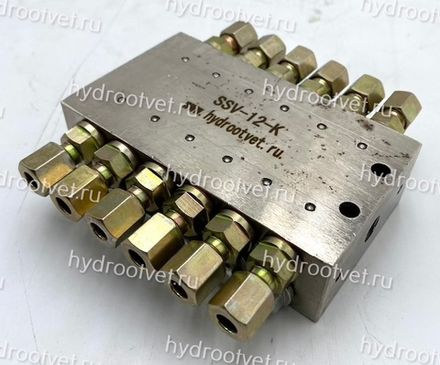

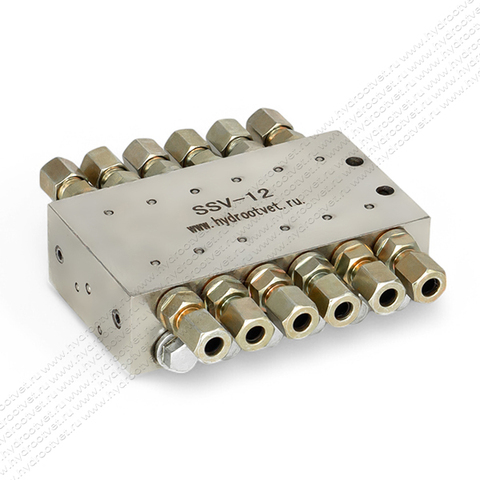

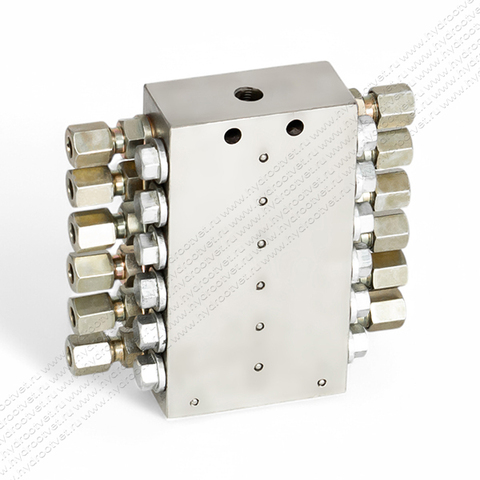

SSV-12 |
12 |
2.5 кг |
- Выход масла: Φ6 (форсунка в сборе установлена на заводе)
- Максимальная потеря давления смазки через распределитель при температуре 25℃ составляет 1-2 МПа
- В правом столбце таблицы дано значение максимального расхода, проходящего через питатель в мл/мин
