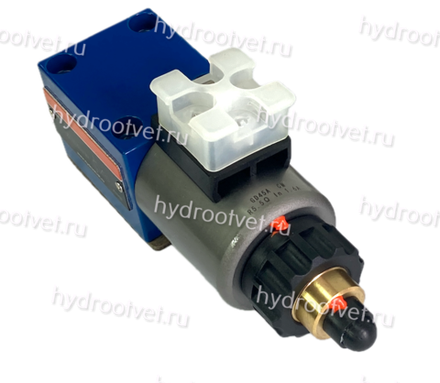

DBET(E) - Пропорциональный предохранительный клапан Ду6 (пилот)

Клапан DBET(E) является клапаном с пропорциональным электроуправлением, регулирующим давление в системе. Пропорциональный предохранительный клапан DBET работает с расходом до 3 л/мин и, как правило, применяется в качестве клапана управления (пилота) пропорциональных клапанов давления с непрямым управлением DBE, DBEME, которые рассчитаны на работы с большими величинами потоков. Клапан давления DBET устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.

Скачать оригинальный каталог DBET      Подробное описание DBET

Типоразмер 6
Серия изделия 6X
Макс. рабочее давление 350 бар
Максимальный расход: 2 л/мин

Конфигуратор
Усилитель (OBE)
Макс. давление регулировки, бар
Показать еще
Сбросить

Особенности клапана DBET(E)

  • пропорциональный предохранительный клапан для ограничения давления в системе
  • управление от пропорционального электромагнита
  • стыкового монтажа: расположение отверстий по DIN 24 340, Form A6, CETOP03
  • управляющая электроника для типа DBEТ заказывается отельно
  • встроенная управляющая электроника для типа DBEТE: малый разброс характеристик «входной сигнал—давление» у разных экземпляров
  • независимая настройка времени нарастания и уменьшения сигнала.

Тип DBET и DBETE

Пропорциональные предохранительные клапаны типа DBET управляются пропорциональными электромагнитами и применяются для ограничения давления в гидросистеме. Давление срабатывания клапана бесступенчато задается входным электрическим сигналом. Основными частями клапана являются пропорциональный электромагнит (1), корпус (2), узел клапана (3), золотник (4) и конус предуправления (8). Пропорциональный электромагнит действует с силой, пропорциональной току. Увеличение тока приводит к соответствующему увеличению силы. Полость электромагнита заполнена маслом и гидравлически разгружена. Установка давления в системе осуществляется от входного сигнала, поступающего на электромагнит. Давление системы в канале Р действует на правую сторону золотника (4). Одновременно на левую сторону золотника, со стороны пружины, действует давление системы, поступающее через дроссель (5).

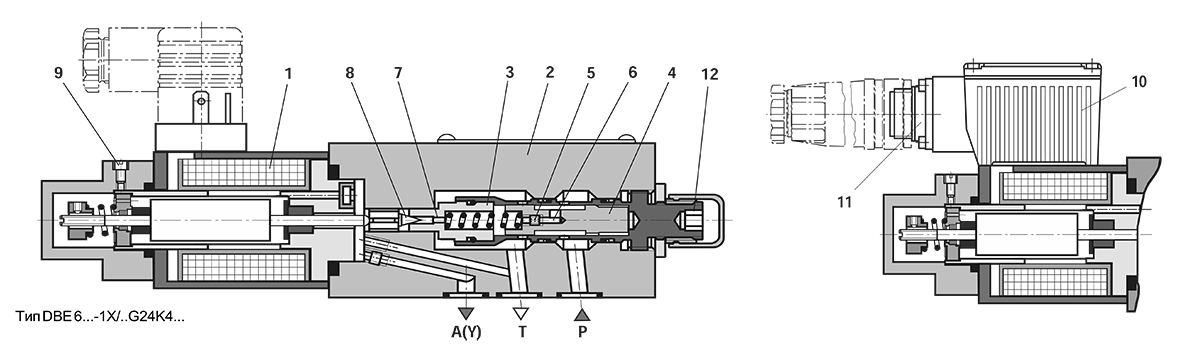

Через следующий дроссель (7) давление системы действует на конус с предуправления (8), удерживаемый силой от пропорционального магнита (1). Когда сила от давления превышает силу от электромагнита, конус отходит от седла, за счёт чего ограничивается давление на золотник слева. Слив масла осуществляется в бак отдельно, через присоединение A (Y) или по внутреннему каналу. При небольшом превышении силы от давления справа, золотник смещается влево в положение регулирования от Р к Т. Минимальный ток управления соответствует нулевому входному сигналу и минимальному давлению открытия клапана.

Для нормального функционирования клапана из него должен быть выпущен воздух:

  • открыть пробку (9) для выпуска воздуха,
  • залить жидкость в отверстие (9),
  • если при вытекании жидкости из отверстия отсутствуют пузыри, отверстие заглушить.
  • нельзя допускать опоржнения сливного трубопровода, при необходимости нужно установить подпорный клапан (давл. открытия около 2 бар).

Клапаны со встроенным усилителем DBETE по функционированию и конструкции соответствуют типам DBET, но отличаются наличием корпуса (10) управляющей электроники, закрепленной на электромагните. Электропитание и входные сигналы подаются через штекер (11).

На предприятии-изготовителе с малым разбросом характеристик “входной сигнал-давление” регулируется исходное положение клапанной группы (12) и крутизна характеристики Imax-потенциометром (R30) в управляющей электронике. Двумя потенциометрами может независимо регулироваться время нарастания и сброса давления.

Электрические подключения

Для типов DBET(отдельная электроника)

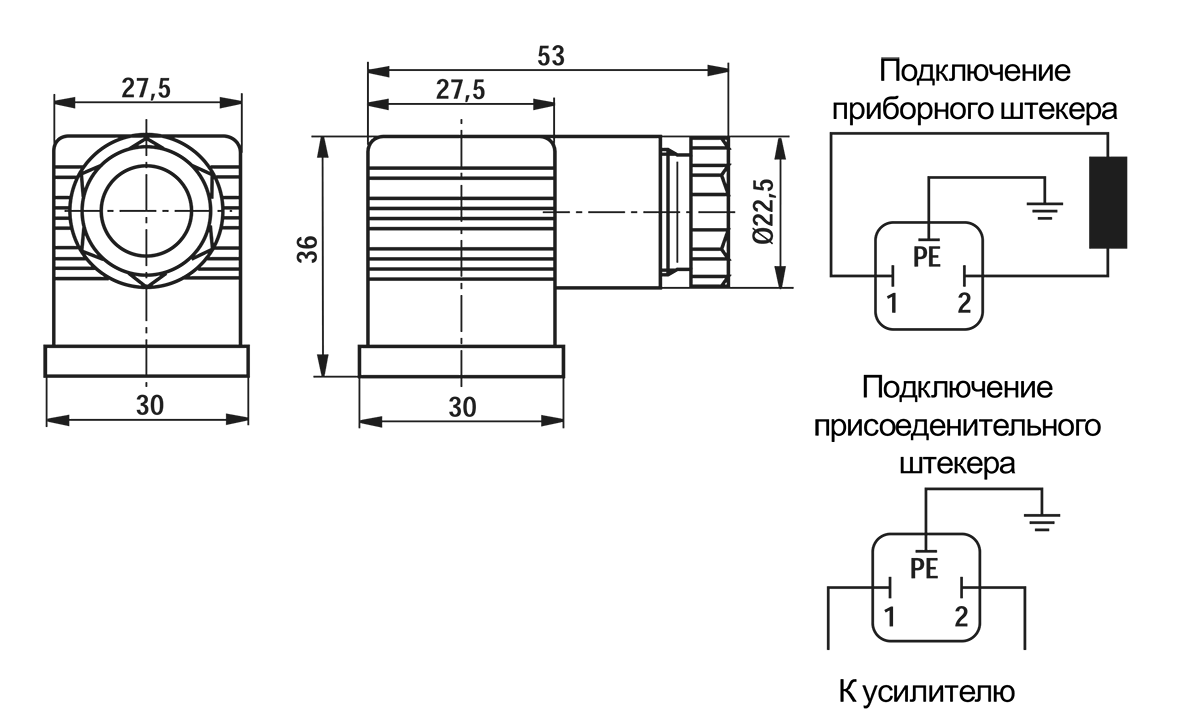

Присоединительный штекер по DIN 43 650-AF2/Pg11

Для типов DBETЕ

Присоединительный штекер входит в поставку





    Описание

    Особенности клапана DBET(E)

    • пропорциональный предохранительный клапан для ограничения давления в системе
    • управление от пропорционального электромагнита
    • стыкового монтажа: расположение отверстий по DIN 24 340, Form A6, CETOP03
    • управляющая электроника для типа DBEТ заказывается отельно
    • встроенная управляющая электроника для типа DBEТE: малый разброс характеристик «входной сигнал—давление» у разных экземпляров
    • независимая настройка времени нарастания и уменьшения сигнала.

    Тип DBET и DBETE

    Пропорциональные предохранительные клапаны типа DBET управляются пропорциональными электромагнитами и применяются для ограничения давления в гидросистеме. Давление срабатывания клапана бесступенчато задается входным электрическим сигналом. Основными частями клапана являются пропорциональный электромагнит (1), корпус (2), узел клапана (3), золотник (4) и конус предуправления (8). Пропорциональный электромагнит действует с силой, пропорциональной току. Увеличение тока приводит к соответствующему увеличению силы. Полость электромагнита заполнена маслом и гидравлически разгружена. Установка давления в системе осуществляется от входного сигнала, поступающего на электромагнит. Давление системы в канале Р действует на правую сторону золотника (4). Одновременно на левую сторону золотника, со стороны пружины, действует давление системы, поступающее через дроссель (5).

    Через следующий дроссель (7) давление системы действует на конус с предуправления (8), удерживаемый силой от пропорционального магнита (1). Когда сила от давления превышает силу от электромагнита, конус отходит от седла, за счёт чего ограничивается давление на золотник слева. Слив масла осуществляется в бак отдельно, через присоединение A (Y) или по внутреннему каналу. При небольшом превышении силы от давления справа, золотник смещается влево в положение регулирования от Р к Т. Минимальный ток управления соответствует нулевому входному сигналу и минимальному давлению открытия клапана.

    Для нормального функционирования клапана из него должен быть выпущен воздух:

    • открыть пробку (9) для выпуска воздуха,
    • залить жидкость в отверстие (9),
    • если при вытекании жидкости из отверстия отсутствуют пузыри, отверстие заглушить.
    • нельзя допускать опоржнения сливного трубопровода, при необходимости нужно установить подпорный клапан (давл. открытия около 2 бар).

    Клапаны со встроенным усилителем DBETE по функционированию и конструкции соответствуют типам DBET, но отличаются наличием корпуса (10) управляющей электроники, закрепленной на электромагните. Электропитание и входные сигналы подаются через штекер (11).

    На предприятии-изготовителе с малым разбросом характеристик “входной сигнал-давление” регулируется исходное положение клапанной группы (12) и крутизна характеристики Imax-потенциометром (R30) в управляющей электронике. Двумя потенциометрами может независимо регулироваться время нарастания и сброса давления.

    Электрические подключения

    Для типов DBET(отдельная электроника)

    Присоединительный штекер по DIN 43 650-AF2/Pg11

    Для типов DBETЕ

    Присоединительный штекер входит в поставку





      Код заказа

      Технические характеристики

      Общие

      Рабочее положение любое
      Температура хранения °C – 20 до + 80
      Внешняя температура DBET °C – 20 до + 70
      DBETE  °C – 20 до + 50
      Масса DBET кг 2,4
      DBETE кг 2,5

      Гидравлические (измерены при n = 41 mm2/s и t = 50 °C)

      Макс.рабочее давление в каналах P ; P1 – P2; A1 – A2; B1 – B2, бар 315
      в канале T, бар 50
      Макс. устанавл. давление уровень давления 50 бар 50
      уровень давления 100 бар 100
      уровень давления 200 бар 200
      уровень давления 315 бар 315
      Мин. устанавливаемое давление при входном сигнале 0 бар см. характеристики
      Противодавление (присоед. A, присоед. Y) без давления, слив в бак
      Макс. расход, л/мин 2
      Рабочая жидкость минеральное масло (HL, HLP) по DIN 51 524; другие жидкости по запросу!
      Чистота рабочей жидкости Допустимая загрязн. по NAS 1638 Рекоменд. фильтр с коэфф. фильтр. bx ³ 75
      Класс 9 x = 10
      Температура рабочей жидкости °C – 20 до + 80
      Вязкость, mm2/s 15 до 380
      Гистерезис, % ± 1,5 от max. уставливаемого давления
      Воспроизводимость, % < ± 2 от max. уставливаемого давления
      Линейность, % ± 3,5 от max. уставливаемого давления
      Разбр. характ. “вх. сигнал—давление” по экземпл. относительно  DBET,  %   ± 2,5 от max. уставливаемого давления
      гистерезной характеристики при увеличении давления   DBET,  %   ± 1,5 от max. уставливаемого давления
      Реакция на ступенчатый Tu + Tg сигнал 10 % ® 90 %       ms ок. 80                   зависит
      90 % ® 10 %       ms ок. 50                   от системы


      Электрические  Технические данные (использование в других условиях просим согласовать!)

      Вид питания Постоянный ток
      Мин. ток управления   mA 100
      Макс. ток управления   mA 1600
      Сопротивление катушек холодных 20°C  W 5,4
      max. температура W 7,8
      Время работы                                                                              % 100
      Электрические подключения (заказывается отдельно)  DBET с приборным штекером по DIN 43 650-AM2
      присоед. штекер по DIN 43 650-AF2/Pg111)
      DBETE с приборным штекером по E DIN 43 563-AM6-3
      присоед. штекер по E DIN 43 563-BF6-3/Pg111)
      Степень защиты клапана по DIN 40 050 IP65
      Электрические
      Управляющая электроника
      – для DBETE   встроенная
      – для DBET  внешний усилитель заказывается отдельно


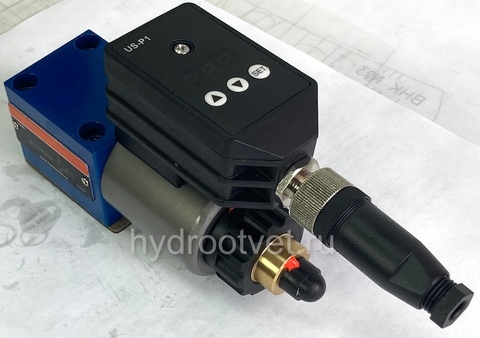

      Фото



      Дополнительно

      Внешняя электроника для типа DBET (описание принципа действия)

      Функционирование. Управление встроенной электроникой осуществляется через  контакты дифференциального уселителя. Регулятор времени изменения сигнала обеспечивает плавное увеличение или уменьшение тока через электромагнит при ступенчатом изменении входного сигнала (0 до 10 V или 10 до 0 V). Потенциометром R14 регулируется время увеличения, потенциометром R13 — время уменьшения тока. Максимальное время изменения тока 5 секунд возможно только при полном изменении входного сигнала, при меньшем изменении сигнала время уменьшается. Формирователь характеристики компенсирует нелинейность гидравлической части, чем обеспечивается линейная характеристика “входной сигналток магнита”.

      Регулятор тока регулирует ток независимо от сопротивления катушки электромагнита. Потенциометром R30 задается крутизна хода характе- ристики “входной сигнал—ток”, и, соответственно, характеристики клапана “входной сигнал—давление”. Потенциометром R43 устанавливается начальный ток, его настойка не должна изменяться. Если необходимо, то положение начальной точки характеристики “входной сигнал—давление” нужно осуществлять со стороны клапана. Мощность входного сигнала задаётся усилителем, работающем в режиме широтноимпульсной модуляции с частотой 300 Hz. На контактах MP1и MP2 можно определить ток через магнит. Падение напряжения 0,352 V соответствует току 1,6 A.

      Блок-схема / Расположение контактов встроенной электроники
