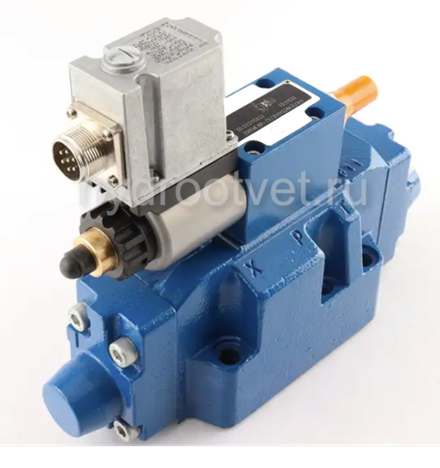

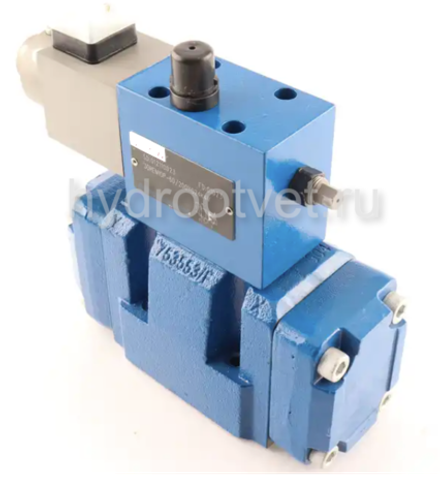

3DRE(M) и 3DRE(M)E - Пропорциональный трехлинейный редукционный клапан Ду10, Ду16 без и со встроенным усилителем (OBE)

Клапан давления 3DRE является редукционный трехлинейным клапаном с пропорциональным управлением с или без OBE и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы. Клапаны имеют пилотное управление. Также клапан 3DRE может применяться в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или разматывателей рулонного металла. Клапан 3DRE предназначен для установки на плиту с монтажной поверхностью по ISO 4401 (CETOP). Все пропорциональные клапаны 3DREME проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 3DREME производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог 3DREP      Подробное описание 3DREP

Типоразмер 10, 16
Серия изделия 7X
Макс. рабочее давление 315 бар
Максимальный расход: 300 л/мин
Со встроенным или с внешним усилителем

Конфигуратор
Типоразмер
Усилитель (OBE)
Макс. давление регулировки, бар
Сбросить

Особенности:

  • Клапан непрямого управления для редуцирования давления (P к A) и ограничения (A к T) давления системы
  • Управляются регулируемыми электромагнитами
  • Регулируемый электромагнит с центральной резьбой и съемной катушкой
  • Для установки на плите: расположение подключений согласно DIN 24340-A и ISO 4401
  • Предохранительный клапан дополнительный всей гидросистемы по выбору
  • Клапан и управляющие электронные устройства от одного производителя
  • Внешние управляющие электронные усилители для типа 3DRE(M)
  • Линейный график задающих значений давления
  • Встроенные электронные устройства (OBE) у типа 3DRE(M)E

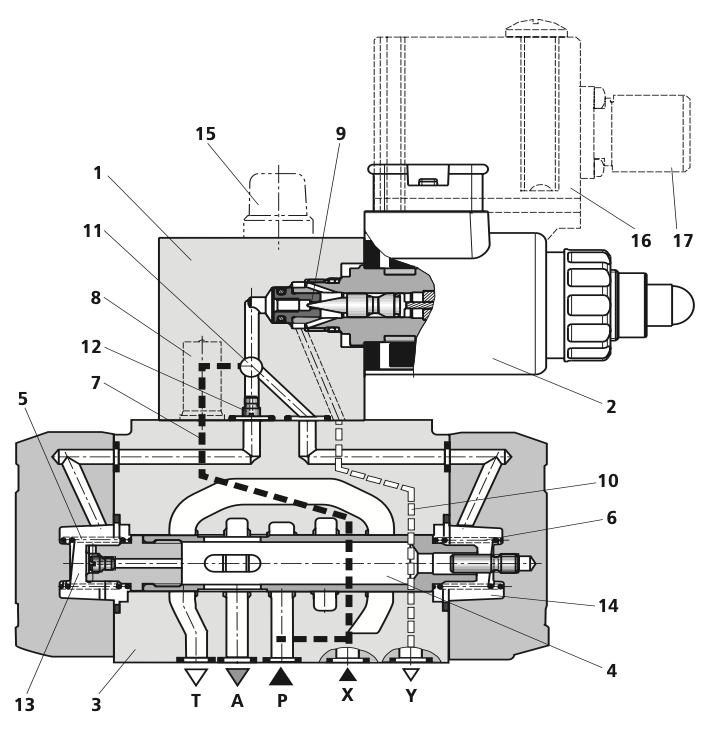

Принцип действия и конструктивная схема

Клапаны типов 3DRE(M) и 3DRE(M)E - 3-линейные клапаны для редуцирования давления, с электрическим непрямым управлением и защитой управления потребителя. Они используются для редуцирования давления в системе.

Техническая конструкция

Клапан состоит из трех основных узлов:

  • Пилотный клапан (1) по выбору, с максимальной защитой давления (15)
  • Пропорциональный электромагнит (2)
  • Корпуса (3) с главным золотником (4)

Функция

Основная функция:

  • Установка редуцируемого давления, зависящая от задающих значений, на входе A с помощью пропорционально регулируемого электромагнита (2).
  • На входе P без давления главный золотник (4) фиксируется в среднем положении пружинами (5) и (6).
  • При этом соединения из P в A и из А в T блокируются.
  • Масло системы управления перетекает из отверстия (7) через регулятор (8), через пилотный клапан (1) к дросселирующему отверстию (9), через трубопровод (10) к входу Y. Это соединение без давления подводится к баку.

Редуцирование давления:

  • Установка давления в среде управления (11) как функция задающего значения.
  • Через сопло (12) установки давления в пружинной полости (13) и смещение главного золотника (4) вправо.

Жидкость перетекает от P к A.

  • Давление потребителя на входе A в полости пружины (14).
  • Нагнетание давления на входе A до установленного давления пилотного клапана (1) смещает главный золотник (4) влево. Давление на входе A приблизительно равно давлению, установ- ленному на пилотном клапане (1).

Защита от повышения давления:

  • Если давление на входе A превышает установленное давление пилотного клапана (1), то главный золотник (4) дальше смещается влево.
  • Тогда соединение A - T открывается и ограничивает давление на входе А до установленного задающего значения.

Тип 3DREM

По выбору клапан может поставляться с дополнительным пилотным клапаном (15) для максимальной защиты от повышения давления.

Тип 3DREE и 3DREME – со встроенными электронными устройствами (OBE)

По принципу действия и конструкции эти клапаны соответствуют, вплоть до встроенных электронных устройств (OBE), типам 3DRE и 3DREM. В расположенные в корпусе (16) электронные устройства через штекер (17) поступает питающее напряжение и напряжение задающего значения.

На заводе-изготовителе с небольшим допуском на изготовление настраивается графика графика заданной величины и давления.

Описание

Особенности:

  • Клапан непрямого управления для редуцирования давления (P к A) и ограничения (A к T) давления системы
  • Управляются регулируемыми электромагнитами
  • Регулируемый электромагнит с центральной резьбой и съемной катушкой
  • Для установки на плите: расположение подключений согласно DIN 24340-A и ISO 4401
  • Предохранительный клапан дополнительный всей гидросистемы по выбору
  • Клапан и управляющие электронные устройства от одного производителя
  • Внешние управляющие электронные усилители для типа 3DRE(M)
  • Линейный график задающих значений давления
  • Встроенные электронные устройства (OBE) у типа 3DRE(M)E

Принцип действия и конструктивная схема

Клапаны типов 3DRE(M) и 3DRE(M)E - 3-линейные клапаны для редуцирования давления, с электрическим непрямым управлением и защитой управления потребителя. Они используются для редуцирования давления в системе.

Техническая конструкция

Клапан состоит из трех основных узлов:

  • Пилотный клапан (1) по выбору, с максимальной защитой давления (15)
  • Пропорциональный электромагнит (2)
  • Корпуса (3) с главным золотником (4)

Функция

Основная функция:

  • Установка редуцируемого давления, зависящая от задающих значений, на входе A с помощью пропорционально регулируемого электромагнита (2).
  • На входе P без давления главный золотник (4) фиксируется в среднем положении пружинами (5) и (6).
  • При этом соединения из P в A и из А в T блокируются.
  • Масло системы управления перетекает из отверстия (7) через регулятор (8), через пилотный клапан (1) к дросселирующему отверстию (9), через трубопровод (10) к входу Y. Это соединение без давления подводится к баку.

Редуцирование давления:

  • Установка давления в среде управления (11) как функция задающего значения.
  • Через сопло (12) установки давления в пружинной полости (13) и смещение главного золотника (4) вправо.

Жидкость перетекает от P к A.

  • Давление потребителя на входе A в полости пружины (14).
  • Нагнетание давления на входе A до установленного давления пилотного клапана (1) смещает главный золотник (4) влево. Давление на входе A приблизительно равно давлению, установ- ленному на пилотном клапане (1).

Защита от повышения давления:

  • Если давление на входе A превышает установленное давление пилотного клапана (1), то главный золотник (4) дальше смещается влево.
  • Тогда соединение A - T открывается и ограничивает давление на входе А до установленного задающего значения.

Тип 3DREM

По выбору клапан может поставляться с дополнительным пилотным клапаном (15) для максимальной защиты от повышения давления.

Тип 3DREE и 3DREME – со встроенными электронными устройствами (OBE)

По принципу действия и конструкции эти клапаны соответствуют, вплоть до встроенных электронных устройств (OBE), типам 3DRE и 3DREM. В расположенные в корпусе (16) электронные устройства через штекер (17) поступает питающее напряжение и напряжение задающего значения.

На заводе-изготовителе с небольшим допуском на изготовление настраивается графика графика заданной величины и давления.

Код заказа

Технические характеристики

Графики

Размеры, мм
Типоразмер 10

Типоразмер 16

Фото

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 3DRE, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R901218100 3DREME16P-7X/200YG24K31F1V
R900965220 3DREME16P-6X/250YG24K31V-6
R901165931 3DREME16P-6X/200YG24K31V-10
R900961474 3DREME16P-6X/200YG24K31V
R900964169 3DREME16P-6X/200XYG24K31V
R900729550 3DREME16P-6X/100YG24K31V
R901223481 3DREME10P-7X/315YG24K31F1V
R901218097 3DREME10P-7X/200YG24K31F1V
R901220113 3DREME10P-7X/200YG24K31A1V
R900245224 3DREME10P-6X/50YG24K31V
R900705197 3DREME10P-6X/315YG24K31V
R900977647 3DREME10P-6X/200YG24K31V
R901026376 3DREME10P-6X/200XYG24K31V
R900765275 3DREME10P-6X/100YG24K31V
R901142996 3DREME10P-6X/100XYG24K31V
R901218887 3DREM16P-7X/200YG24K4V
R900949457 3DREM16P-6X/250YG24K4V-2
R900948950 3DREM16P-6X/200YG24K4V-1
R900958861 3DREM16P-6X/200YG24K4V
R900979553 3DREM16P-6X/200XYG24K4V-8
R900949125 3DREM16P-6X/200XYG24K4V-1
R900963295 3DREM16P-6X/200XYG24K4V
R900950403 3DREM16P-6X/100YG24K4V-1
R900249674 3DREM16P-6X/100YG24K4V
R901218236 3DREM10P-7X/200YG24K4V
R900703360 3DREM10P-6X/50YG24K4V
R900943631 3DREM10P-6X/315YG24K4V-1
R900964518 3DREM10P-6X/315YG24K4V
R900942951 3DREM10P-6X/200YG24K4V-1
R900951643 3DREM10P-6X/200YG24K4V
R900946597 3DREM10P-6X/200XYG24K4V-1
R900948287 3DREM10P-6X/100YG24K4V-1
R900977798 3DREM10P-6X/100YG24K4V
R901213583 3DREE16P-7X/200YG24K31A1V
R900954523 3DREE16P-6X/200YG24K31V
R900976048 3DREE16P-6X/200XYG24K31V
R900954522 3DREE16P-6X/100YG24K31V
R901211171 3DREE10P-7X/50YG24K31A1V
R900954521 3DREE10P-6X/50YG24K31V
R900952587 3DREE10P-6X/315YG24K31V
R900948621 3DREE10P-6X/200YG24K31V
R900954517 3DREE10P-6X/100YG24K31V
R900774488 3DREE10P-6X/100XYG24K31V
R901152583 3DRE16P-7X/50YG24K4V
R901152584 3DRE16P-7X/200YG24K4V
R901152350 3DRE16P-7X/100YG24K4V
R900950278 3DRE16P-6X/200YG24K4V-1
R900705140 3DRE16P-6X/200YG24K4V
R900767191 3DRE16P-6X/200XYG24K4V
R900952015 3DRE16P-6X/100YG24K4V-1
R900762300 3DRE16P-6X/100YG24K4V
R900953085 3DRE16P-6X/100XYG24K4V
R901152580 3DRE10P-7X/200YG24K4V
R900943092 3DRE10P-6X/50YG24K4V-1
R900942988 3DRE10P-6X/315YG24K4V-1
R900244331 3DRE10P-6X/315YG24K4V
R900249271 3DRE10P-6X/315XYG24K4V-1
R900942975 3DRE10P-6X/200YG24K4V-1
R900972914 3DRE10P-6X/200YG24K4V
R900772135 3DRE10P-6X/200XYG24K4V
R900974734 3DRE10P-6X/100YG24K4V
