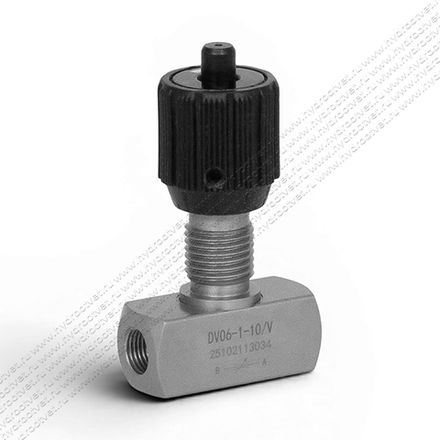

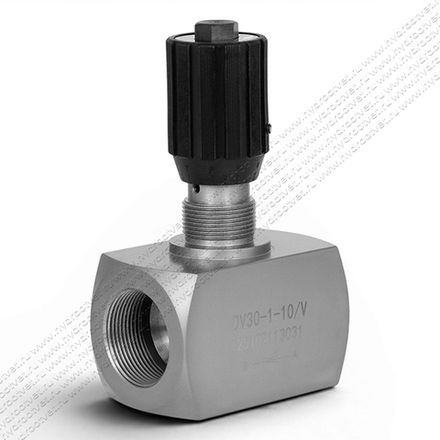

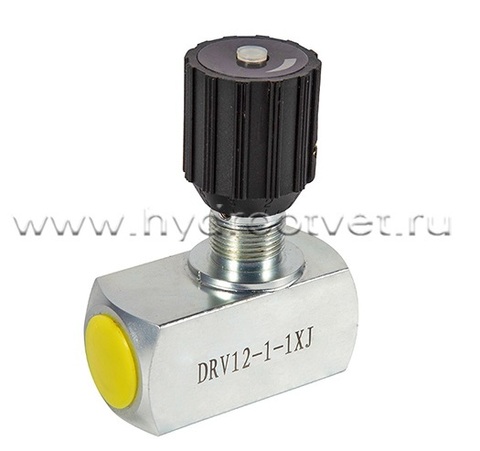

DV, DRV - Дроссель трубного монтажа Ду6 - Ду30 с рукояткой

DV, DRV - Дроссель трубного монтажа Ду6 - Ду30 с рукояткой предназначен для установки непосредственно в трубопровод при помощи резьбы размерами от G1/4" до G1"1/2. Дроссель оснащен эргономичной регулировочной рукояткой со шкалой и фиксатором, это очень удобно, если требуется часто изменять величину расхода масла в гидросистеме, например, на стенде или при смене обрабатываемой детали в станке. Дроссель DV выполнен без обратного клапана и регулирует поток в обоих направлениях, дроссель DRV имеет встроенный обратный клапан и поэтому регулирует расход только в одном направлении. Дроссели DV, DRV служат для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например). Клапаны DV, DRV производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог DRV      Подробное описание DRV

Типоразмер 6 - 30
Серия изделия 1X
Макс. рабочее давление 350 бар
Максимальный расход: 375 л/мин

Конфигуратор
Типоразмер
Показать еще
Обратный клапан
Трубная резьба "G"
Показать еще
Сбросить
В наличии
Взаимозаменяем с:
R900450173
В наличии: 10 шт
7 423 руб
В наличии
Взаимозаменяем с:
R900450172
В наличии: 4 шт
6 125 руб
В наличии
Взаимозаменяем с:
R900450171
В наличии: 5 шт
6 095 руб
В наличии
Взаимозаменяем с:
R900450167
В наличии: 1 шт
6 089 руб
Нет в наличии
Взаимозаменяем с:
R900450170
ожидается 2024-07-30
5 800 руб
Нет в наличии
Взаимозаменяем с:
R900331503
Под заказ 69 дней
28 064 руб
Нет в наличии
Взаимозаменяем с:
R900351134
Под заказ 69 дней
18 455 руб
Нет в наличии
Взаимозаменяем с:
R900362746
Под заказ 69 дней
14 589 руб
Нет в наличии
Взаимозаменяем с:
R900450169
Под заказ 69 дней
9 036 руб
Нет в наличии
Взаимозаменяем с:
R900450168
ожидается 2024-07-30
6 805 руб

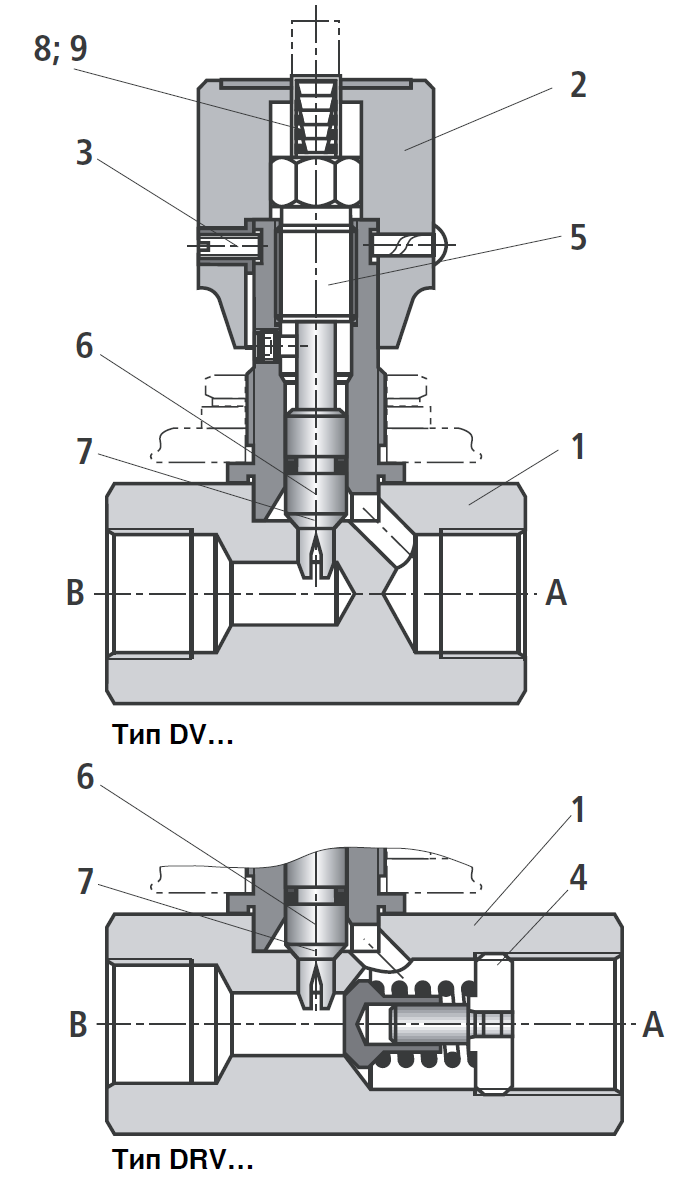

Дроссель типа DV служит для точной регулировки расхода масла и для перекрытия потока. Дроссель-клапан типа DRV служит для точной регулировки расхода масла в одном направлении и свободного пропускания в другом направлении. Основными деталями конструкции являются корпус (1), регулирующая рукоятка (2) и шток (5).  При повороте регулирующей рукоятки (2) влево шток (5) с дроссельной иглой (7) увеличивает проходное сечение (6).  При повороте регулирующей рукоятки (2) вправо шток (5) с дроссельной иглой (7) уменьшает проходное сечение (6) до полного перекрытия потока. Цветная шкала (8), связанная со штоком, позволяет повторять установку. Площадь цветного треугольника (9) показывает степень открытия проходного сечения (чем больше площадь треугольника, тем больше открытие). Положение рукоятки фиксируется винтом.

Описание

Дроссель типа DV служит для точной регулировки расхода масла и для перекрытия потока. Дроссель-клапан типа DRV служит для точной регулировки расхода масла в одном направлении и свободного пропускания в другом направлении. Основными деталями конструкции являются корпус (1), регулирующая рукоятка (2) и шток (5).  При повороте регулирующей рукоятки (2) влево шток (5) с дроссельной иглой (7) увеличивает проходное сечение (6).  При повороте регулирующей рукоятки (2) вправо шток (5) с дроссельной иглой (7) уменьшает проходное сечение (6) до полного перекрытия потока. Цветная шкала (8), связанная со штоком, позволяет повторять установку. Площадь цветного треугольника (9) показывает степень открытия проходного сечения (чем больше площадь треугольника, тем больше открытие). Положение рукоятки фиксируется винтом.

Код заказа

Технические характеристики
Общие
Рабочее положение любое
Размер 6 8 10 12 16 20 25 30
Вес тип DV                           кг 0,12 0,25 0,40 0,7 1,2 2,1 2,8 3,5
тип DRV                        кг 0,13 0,30 0,45 0,8 1,3 2,4 3,5 4,6
Гидравлические
Максимальное рабочее давление сталь                             бар 350
латунь                             бар 150
нерж. сталь                             бар 350
Давление открытия                                                 бар обратного клапана (тип DRV) 0,5 (другие значения-по заказу)
Номинальный расход                                                  л/мин см. характеристики
Рабочая жидкость минеральное масло (HL, HLP) по DIN 51 524 эфир фосфорнной кислоты (HFD-R)
Диапазон температур рабочей жидкости 0С 20 до +100
Диапазон вязкости                                              мм2/с 2,8 до 500
Чистота рабочей жидкости Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации b10 ³ 75.
Графики

Размеры, мм

  1. Вращение против часовой стрелки увеличивает расход
    Вращение по часовой стрелке уменьшает расход
  2. Для открытого дросселя
  3. Для закрытого дрпосселя
  4. Цветная шкала повторной установки
  5. Винт для фиксации
  6. Шестигранник 19 мм
  7. Толщина панели

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана DV или DRV, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900349403 DV20S1-1X/V
R900348075 DV16S1-1X/V
R900407969 DV12S1-1X/V
R900416698 DV10S1-1X/V
R900448035 DV08S1-1X/V
R900063277 DV08-3-1X/V
R900474714 DRV12S1-1X/V
R900472500 DRV10S1-1X/V
R900469229 DRV08S1-1X/V
