Запчасти для насоса Vickers (Eaton) PVH

Запчасти для гидронасосов Викерс (Итон) моделей PVH45/PVH57/PVH74/ PVH98/ PVH131/ PVH141.

Аксиально-поршневые насосы Eaton Vickers серии PVH (популярные модели: PVH57, PVH74, PVH98, PVH131, PVH141) широко применяются в мобильной технике и промышленном гидроприводе благодаря высокой надежности и регулируемому рабочему объему. Однако высокие нагрузки и тяжелые условия эксплуатации со временем приводят к износу внутренних узлов.Ниже приведено подробное описание структуры запчастей и ключевых проблем, возникающих при их дефектовке и ремонте.

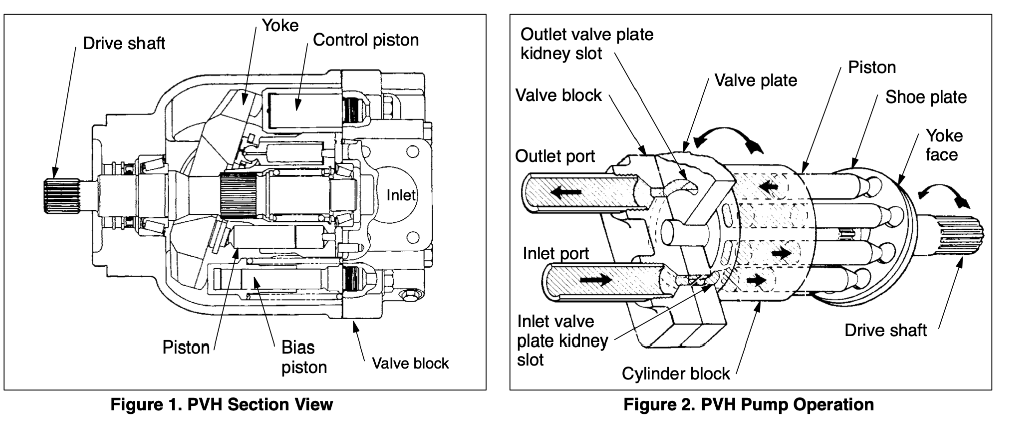

Описание основных запчастей насосов Eaton Vickers серии PVH

При капитальном ремонте насосов Eaton PVH чаще всего используется готовый ремонтный комплект (Rotary Group Kit), состоящий из следующих деталей:

• Блок цилиндров (Cylinder Block) — центральная деталь, внутри которой совершают возвратно-поступательные движения поршни.
• Поршни с башмаками (Pistons with Shoes) — обычно комплект из 9 поршней. Сферический шарнир соединяет поршень с латунным башмаком, который скользит по наклонной шайбе.
• Распределительная плита / РАСПРЕДЕЛИТЕЛЬ (Valve Plate / Port Plate) — неподвижный элемент с серповидными пазами, к которому прижимается вращающийся блок цилиндров. Обеспечивает разделение зон всасывания и нагнетания.
• Прижимная пластина (Retainer Plate / Set Plate) — удерживает башмаки поршней, фиксируя их на поверхности наклонной шайбы.
• Сферическая направляющая (Ball Guide) — центрирует прижимную пластину относительно блока цилиндров.
• Поворотная наклонная шайба / Люлька (Swash Plate / Yoke) — изменяет угол наклона, тем самым регулируя ход поршней и подачу насоса.
• Ведущий вал (Drive Shaft) — передает крутящий момент на блок цилиндров.
• Комплект уплотнений и манжета вала (Seal Kit & Shaft Seal) — резинотехнические изделия (РТИ) для предотвращения внешних и внутренних утечек масла.

Основные проблемы при ремонте и эксплуатации насосов PVH

Ремонт серии Eaton PVH требует высокой точности, так как узлы работают под давлением до 350-400 бар. К основным проблемам относятся:

1. Износ пары трения «Блок цилиндров — Распределитель»
   Проблема: Из-за загрязнения гидравлического масла (абразивные частицы) или кавитации на торце блока и рабочей поверхности распределительной плиты появляются царапины, задиры и раковины.
   Последствия: Падение объемного КПД, потеря давления, резкий нагрев гидросистемы (масло перетечет обратно в линию всасывания или в корпус).
   Решение: Замена плиты и блока. Шлифовка/притирка допускается только при минимальном износе, так как нарушение микронных зазоров или цементационного слоя приведет к быстрой повторной поломке.
2. Отрыв или выработка башмаков поршней
   Проблема: Масляное голодание, гидроудары или износ прижимной пластины приводят к люфту в сферическом сочленении «поршень-башмак». В запущенных случаях башмаки буквально отрывает от поршней.
   Последствия: Заклинивание качающего узла, разрушение наклонной шайбы, появление металлической стружки, которая уничтожает всю гидросистему.
   Решение: Полная замена комплекта поршней и прижимной пластины.
3. Износ опорных подшипников наклонной шайбы (люльки)
   Проблема: В серии PVH люлька опирается на специальные полумесячные подшипники скольжения или качения. При частой работе на максимальном давлении в этих узлах образуется выработка.
   Последствия: Насос начинает «тупить» — управление (регулятор) срабатывает с задержкой или рывками, люлька залипает, падает точность позиционирования рабочих органов машины.
   Решение: Замена люльки и ее опорных подшипников.
4. Протечки через манжету вала
   Проблема: Течь масла по приводному валу. Часто вызвана не просто износом резины, а повышенным давлением внутри корпуса насоса (Case Pressure).
   Причины: Избыточное давление в корпусе возникает из-за сильного внутреннего износа поршневой группы (масло активно сбрасывается в корпус) или из-за забитой/зауженной дренажной линии.
   Решение: Недостаточно просто поменять сальник вала — необходимо проверить дренаж и оценить зазоры в качающем узле.
5. Трудности с настройкой регулятора (компенсатора)
   Проблема: Насосы PVH оснащаются сложными гидромеханическими регуляторами давления и расхода (золотниковыми клапанами). Мелкая грязь приводит к зависанию золотников.
   Решение: Полная разборка промывка, ультразвуковая чистка регулятора, замена уплотнений клапана и точная калибровка на специализированном гидравлическом стенде.

Важные рекомендации по проведению ремонта насоса PVH

1. Всегда менять РТИ: Любая разборка требует установки нового оригинального или OEM-комплекта уплотнений. Старые кольца дубеют и теряют геометрию.
2. Промывка системы: Если насос «погнал стружку», ремонт самого насоса бесполезен без полной очистки гидробака, замены фильтров и промывки гидроцилиндров/моторов. Новая деталь выйдет из строя за несколько часов работы на грязном масле.
3. Заполнение корпуса перед пуском: После сборки и установки насоса на технику обязательно залейте чистое гидравлическое масло непосредственно в корпус через верхнее дренажное отверстие. Запуск «на сухую» мгновенно сожрет распределительную плиту.
