Плиты гидравлические

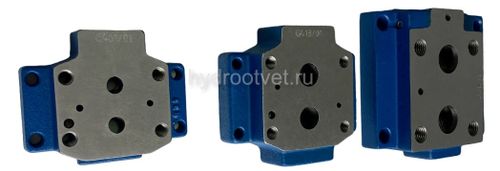

В данном разделе представлены самые популярные одноместные плиты для перехода с притычного монтажа на резьбовой для гидравлических клапанов разных типоразмеров. Вариант плиты тип G - только с каналами, смотрящими вниз.

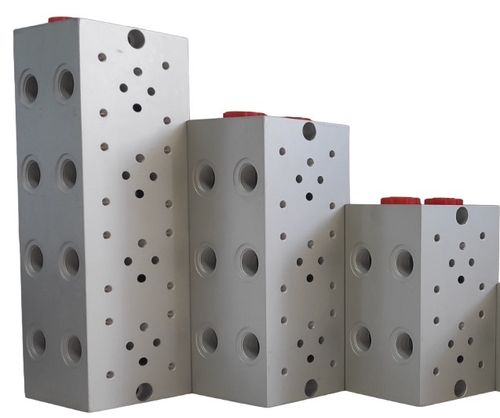

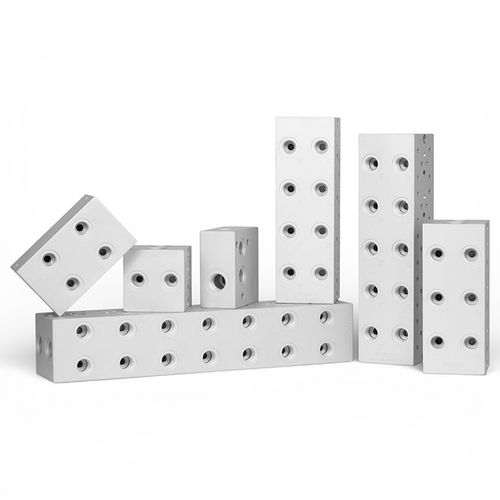

Отдельно представлены многоместные плиты и плиты для модульного монтажа (аналоги OMT, Eurofluid).

Скачать оригинальный каталог одноместные Плиты     Скачать оригинальный каталог одноместные Плиты     Скачать оригинальный каталог одноместные Плиты   Подробное описание Плиты

Типоразмер 6 - 32
Материал - сталь / алюминий
Макс. рабочее давление 350 бар / 250 бар
Для распределителей, клапанов давления и расхода

Конфигуратор
Стандарт монтажа
Показать еще
Тип клапана
Типоразмер устанавливаемого клапана
Показать еще
Материал
Тип плиты
Сбросить
В наличии
Взаимозаменяем с:
R900424448
В наличии: 48 шт
4 072 руб
В наличии
Взаимозаменяем с:
R900411117
В наличии: 10 шт
5 090 руб
В наличии
Взаимозаменяем с:
R900435663
В наличии: 15 шт
9 779 руб
В наличии
Взаимозаменяем с:
R900439106
В наличии: 3 шт
12 753 руб
В наличии
Взаимозаменяем с:
R900439455
В наличии: 10 шт
6 377 руб
В наличии
Взаимозаменяем с:
R900440431
В наличии: 5 шт
9 350 руб
В наличии
Взаимозаменяем с:
R900441983
В наличии: 5 шт
10 851 руб

Присоединительные плиты для гидравлических распределителей и клапанов NG6, NG10, NG16, NG25 и NG32 с расположением монтажных отверстий, согласно DIN 24340 форма A и ISO 4401.

Присоединительные плиты для гидравлических предохранительных клапанов NG10, NG25 и NG32 с расположением монтажных отверстий, согласно ISO 6264-AR-06-2-A (NG10), ISO 6264-AS-08-2-A (NG25), ISO 6264-AT-10-2–A (NG32)

Присоединительные плиты для гидравлических редукционных клапанов NG10, NG25 и NG32 с расположением монтажных отверстий, согласно DIN 24 340 form D, ISO 5781 и CETOP–RP 121 H.

Присоединительные плиты для гидравлических регуляторов расхода NG10, NG16 с расположением монтажных отверстий, согласно ISO 6263.

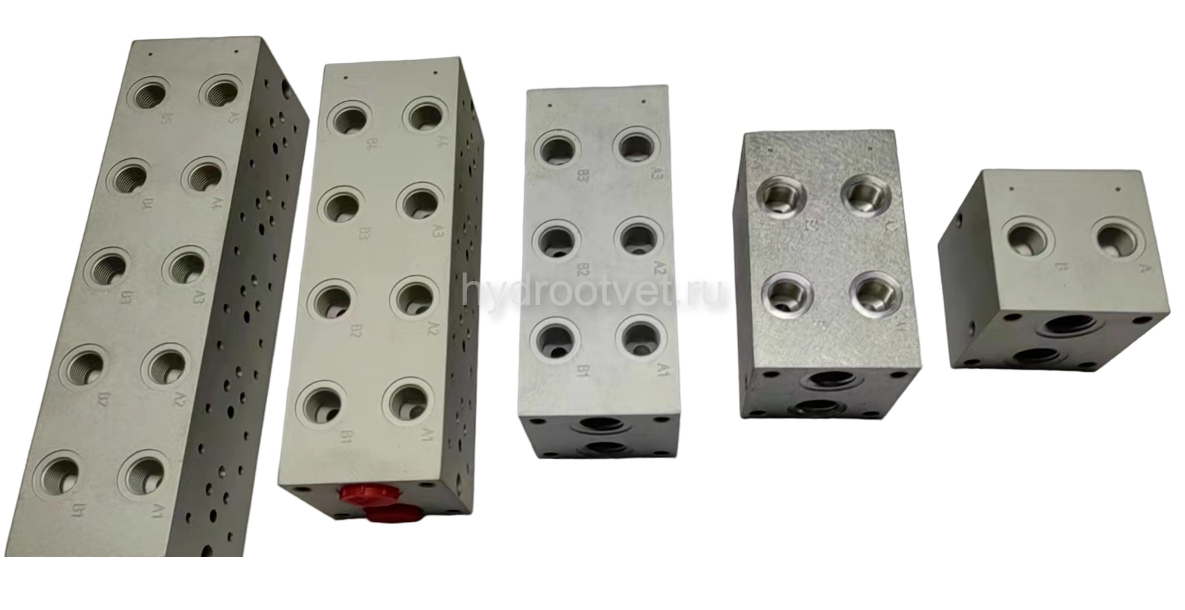

Плиты для башенного (модульного) монтажа клапанов DN6 и DN10 - многоместные и наборные.

Описание

Присоединительные плиты для гидравлических распределителей и клапанов NG6, NG10, NG16, NG25 и NG32 с расположением монтажных отверстий, согласно DIN 24340 форма A и ISO 4401.

Присоединительные плиты для гидравлических предохранительных клапанов NG10, NG25 и NG32 с расположением монтажных отверстий, согласно ISO 6264-AR-06-2-A (NG10), ISO 6264-AS-08-2-A (NG25), ISO 6264-AT-10-2–A (NG32)

Присоединительные плиты для гидравлических редукционных клапанов NG10, NG25 и NG32 с расположением монтажных отверстий, согласно DIN 24 340 form D, ISO 5781 и CETOP–RP 121 H.

Присоединительные плиты для гидравлических регуляторов расхода NG10, NG16 с расположением монтажных отверстий, согласно ISO 6263.

Плиты для башенного (модульного) монтажа клапанов DN6 и DN10 - многоместные и наборные.

Код заказа
G342/01
G67/01
G174/01
G156/01
G157/01
G546/01
G409/01
G411/01
G461/01
G413/01
G415/01
G279/01
G281/01
VMP
ML31
EM213/1Y
EM213/2Y
EM213/3Y
EM213/4Y
EM213/5Y
EM213/6Y
EM213/7Y
EM213/8Y
EM213/10Y
PD10-10A1-AL
PD10-10A2-AL
PD10-10A3-AL
PD10-10A4-AL
Технические характеристики

Рабочее давление - 350 бар (сталь) и 250 бар (алюминий)

Материал плиты типа G - сталь

Материал плит ML31, VMP и EM и PD  - алюминий

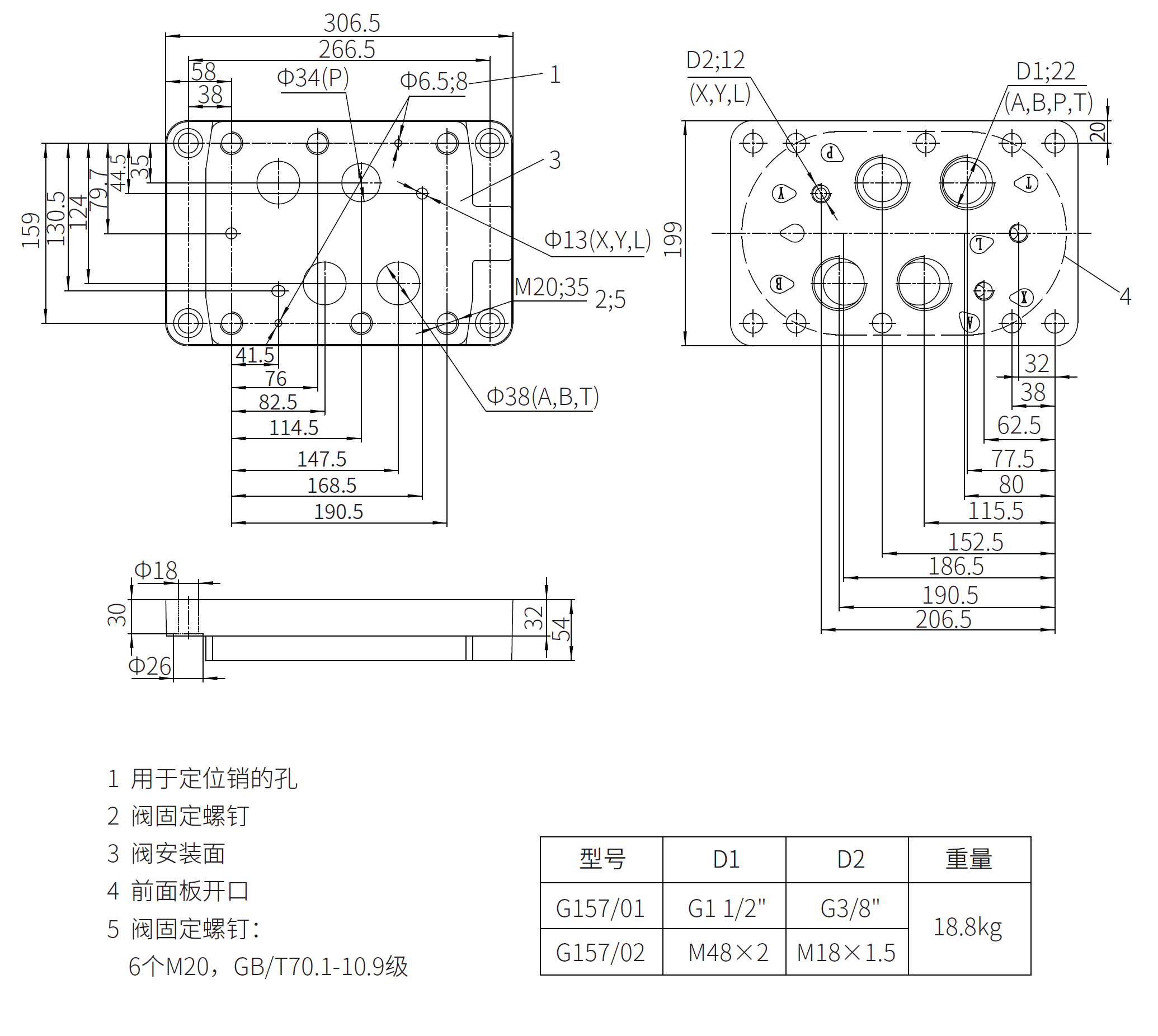

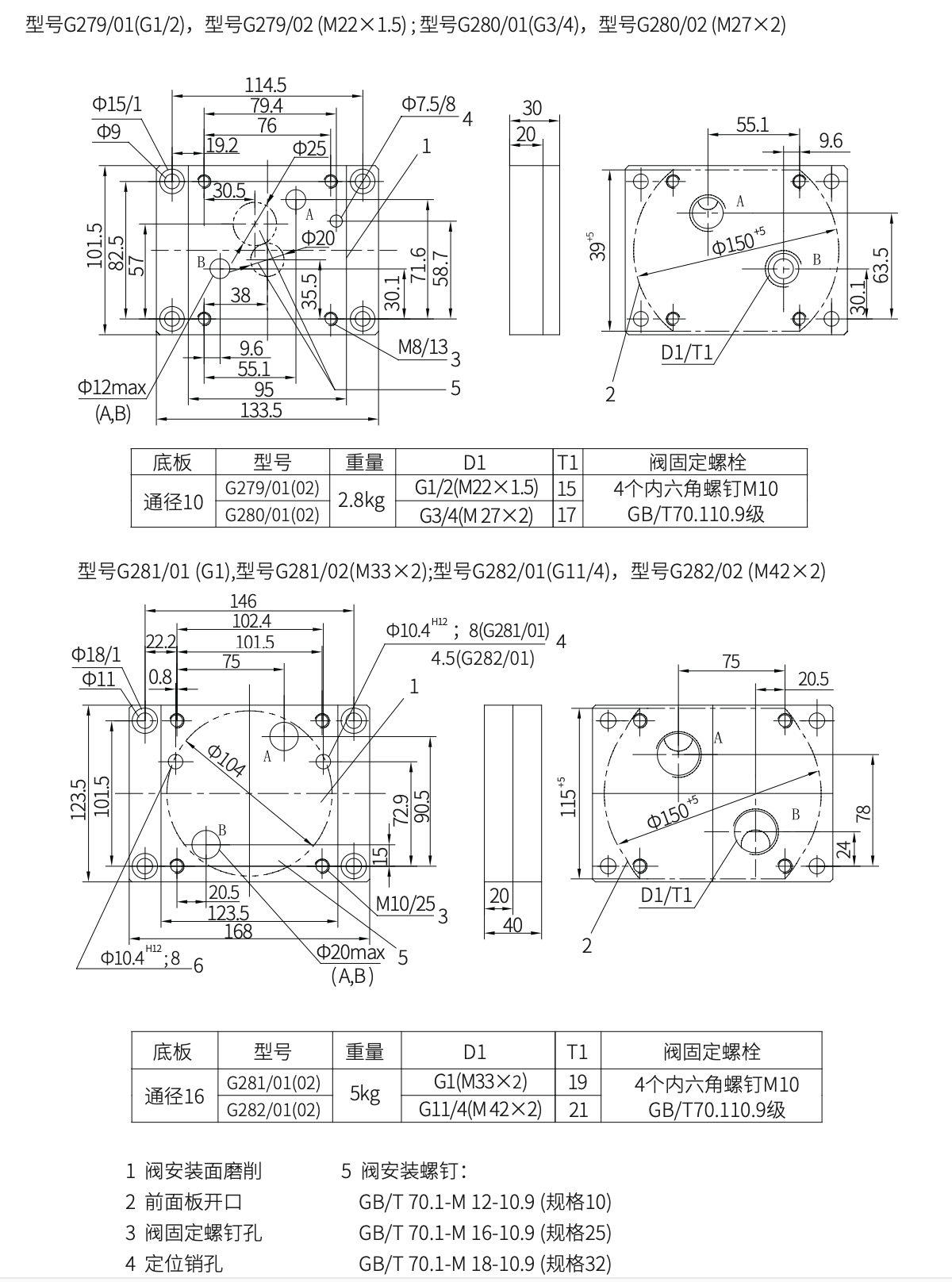

Размеры, мм
G342/01

G67/01

G174/01

G156/01

G157/01

G546/01

G409/01

G411/01

G461/01

G413/01

G415/01

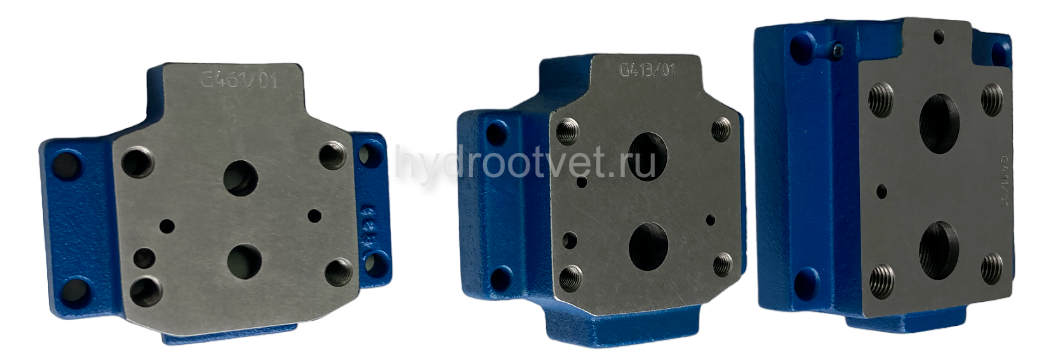

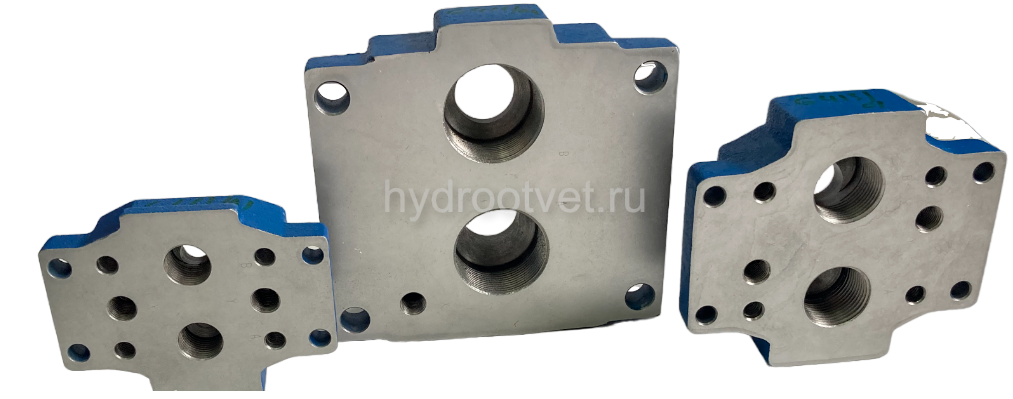

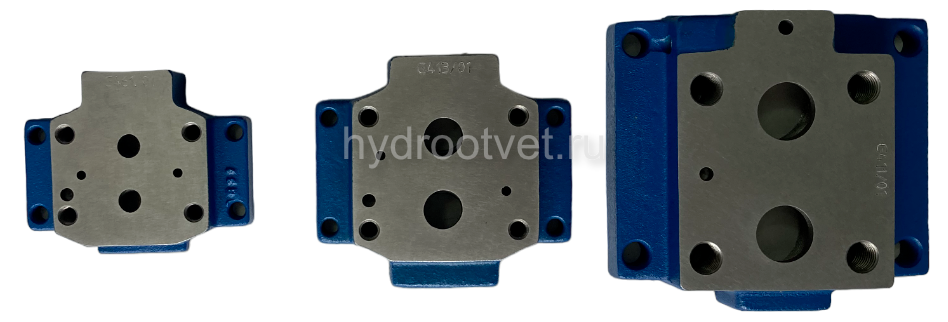

Фото

Дополнительно

Поставляются плиты для распределителей по стандарту ISO4401 и для клапанов давления DB и DR и регуляторов потока 2FRM и 2FRE по стандартам ISO6264 и ISO5781, ISO6263.
