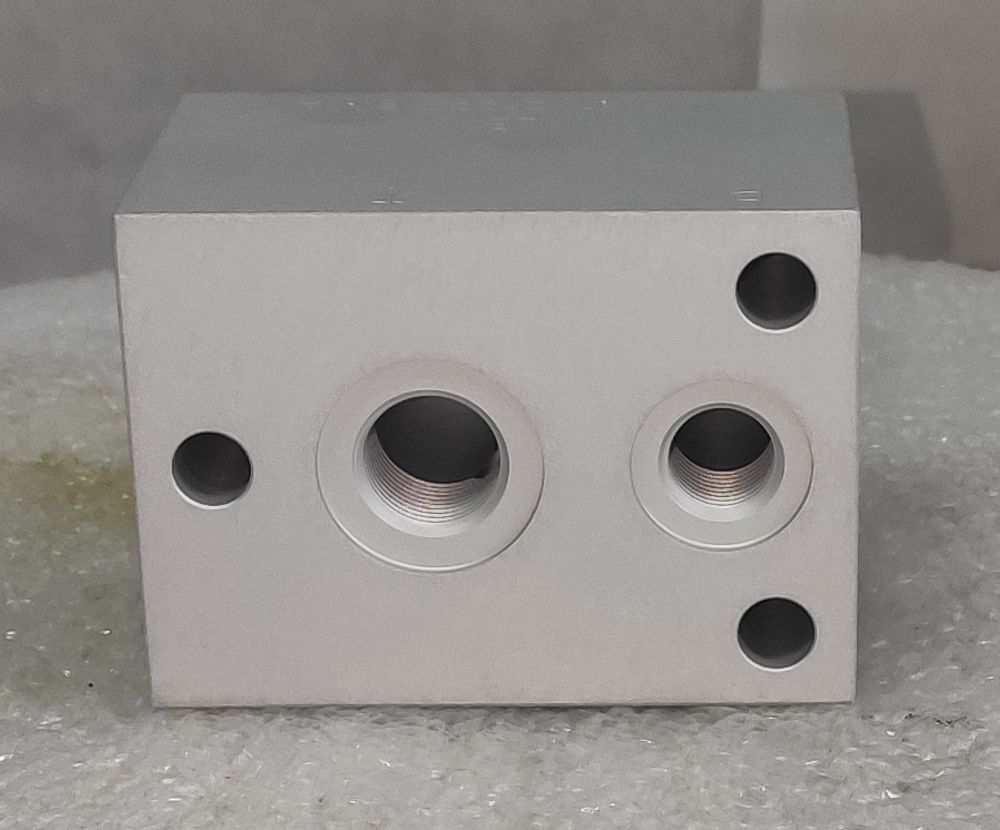

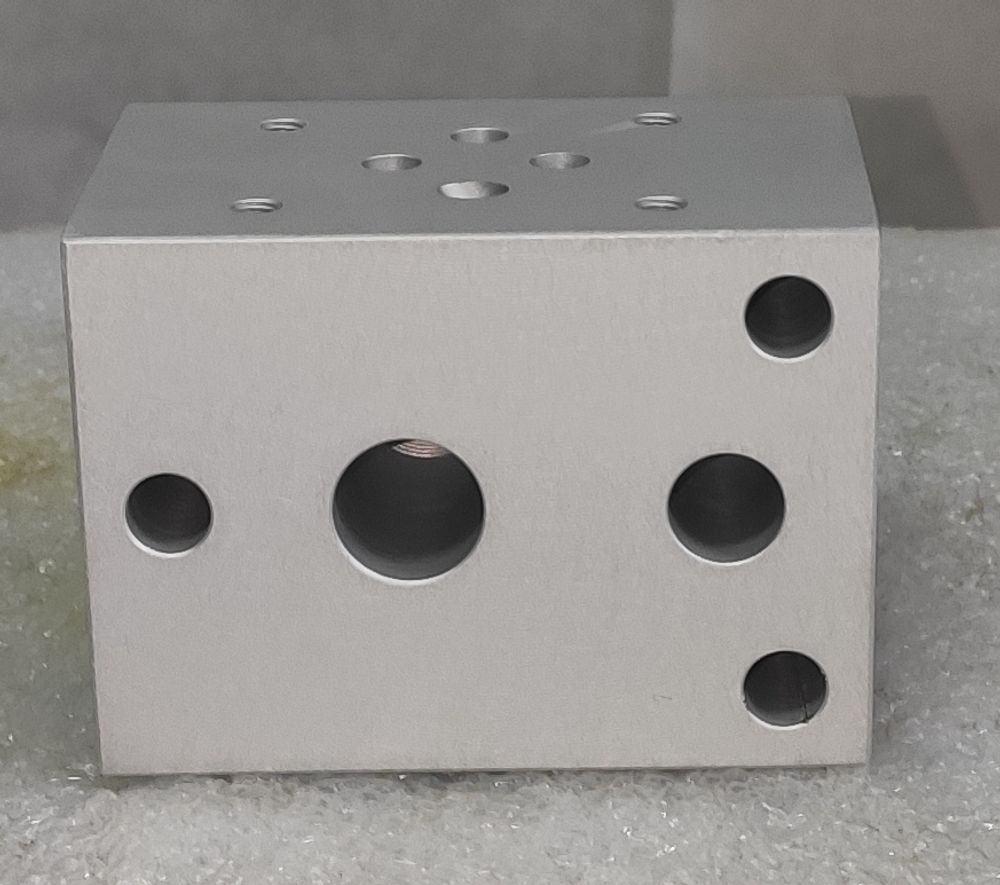

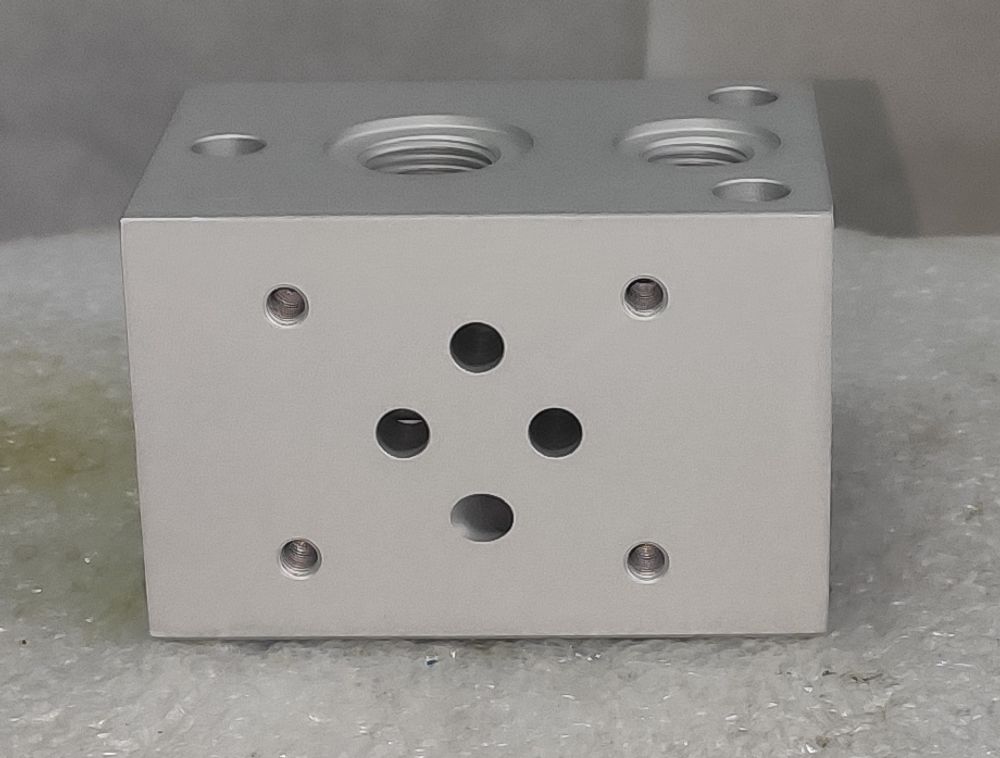

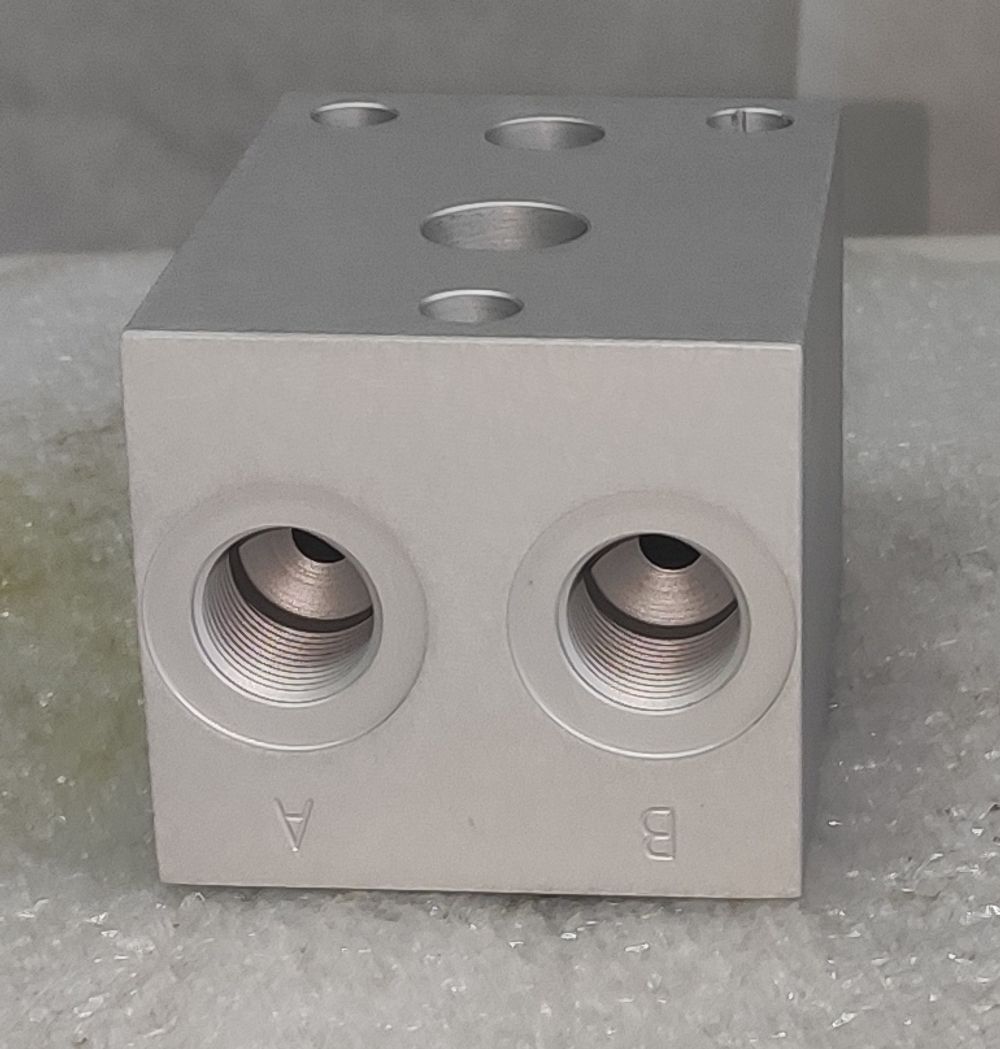

Фото ML31 - Одноместная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03) 1

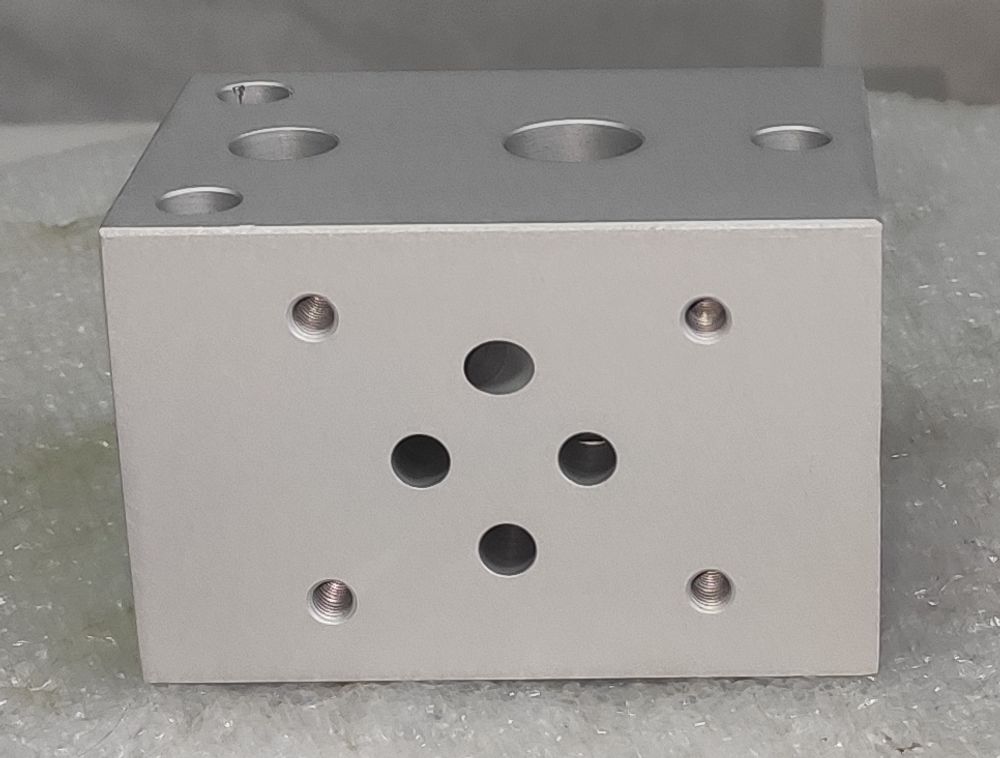

Фото ML31 - Одноместная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03) 2

Фото ML31 - Одноместная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03) 3

Фото ML31 - Одноместная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03) 4

арт. ML31

ML31 - Одноместная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03)

Открыть PDF Подробнее о товаре

4 078 ₽

Цена с НДС

В наличии: 10 шт

шт

В корзине

* уплотнительные кольца и крепежные винты не входят в поставку

Выбрать

Подробнее о товаре

Технические характеристики

Тип клапана

Распределитель, Регулятор потока

Типоразмер устанавливаемого клапана

Ду6

Резьба

P = G1/4"; T, А и В = G3/8"

Максимальное рабочее давление, бар

280

Материал

Алюминий 6061T6

Тип плиты

Одноместная

Количество мест

1

Условия поставки и гарантия

Срок поставки, если нет на складе

69 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

В наличии на складе

в Екатеринбурге

Конструкция и эксплуатация

Стандарт монтажа

ISO 4401-03 / CETOP03

Вес в кг

0.8

Габариты в см

6x6x8

Резьба

P = G1/4"; T, А и В = G3/8"

Бренды и совместимость

Взаимозаменяем с: Код EUROFLUID

ML31

Альтернатива Бренду

Bosch Rexroth

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

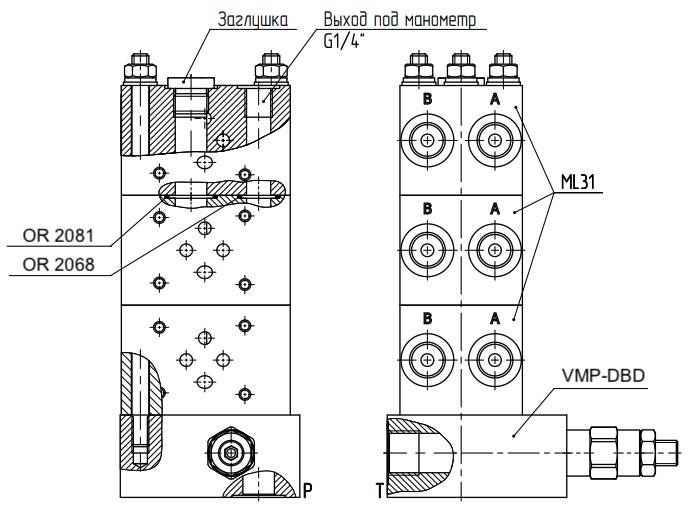

Гидравлическая плита ML31 предназначена для модульного монтажа гидроклапанов ду 6 (cetop03). Плита ML31 может быть использована как одноместная присоединительная плита, для наращивания башни (сэндвича) для модульного монтажа, а также в качестве крышки сэндвича с выходом под манометр. Максимальное давление 280 бар. Максимальный расход 40 л/мин. Материал - алюминий. Выходы А и В - 3/8" BSP, P = 1/4" BSP, T = 3/8" BSP. Плита ML31 устанавливается как правило на базовую плиту с предохранительным клапаном VMP-DBD и позволяет реализовать батарейный монтаж гидравлических клапанов типоразмера DN6 и для гидрораспределителей CETOP 03 Ду = 6 мм (ГРЭ6; 4WE6; 1РЕ6; ВЕ6 и т.п.), что применяется при создании гидравлических схем. Плиты ML31 могут быть непосредственно применены на насосных станциях, либо на других секциях оборудования. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу.

Подробнее

Свернуть

Размеры в мм

Подробнее

Свернуть

Инструкция по эксплуатации

Подробнее

Свернуть

Видео

Подробнее

Свернуть
