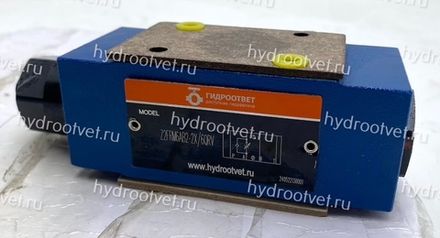

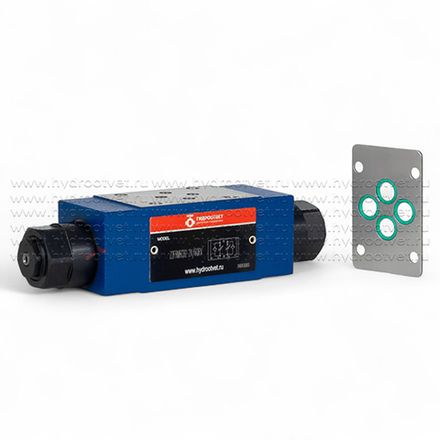

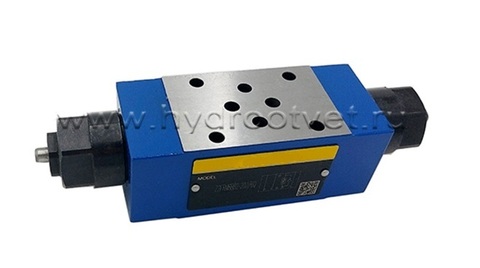

Z2FRM6 - Регулятор расхода Ду 6 модульного монтажа

Регулятор расхода Z2FRM6 типоразмера Ду 6 выполнен в виде плиты для модульного монтажа по типоразмеру Ду6 (ISO 4401-03 или CETOP03) и является двухлинейным (последовательным) регулятором потока с ручным управлением. Регулятор потока Z2FRM6 предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Клапаны Z2FRM6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог Z2FRM6      Подробное описание Z2FRM6

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 32 л/мин

Конфигуратор
Регулирует в каналах
Номинальный расход, л/мин
Сбросить

Особенности:

  • Промежуточная плита
  • Присоединительные отверстия по DIN 24 340 Form А, ISO 4401 и CETOP-RP 121 Н
  • С 1 или 2 ввертными патронами
  • Элемент регулирования - палец с внутренним шестигранником

Конструкция, функционирование

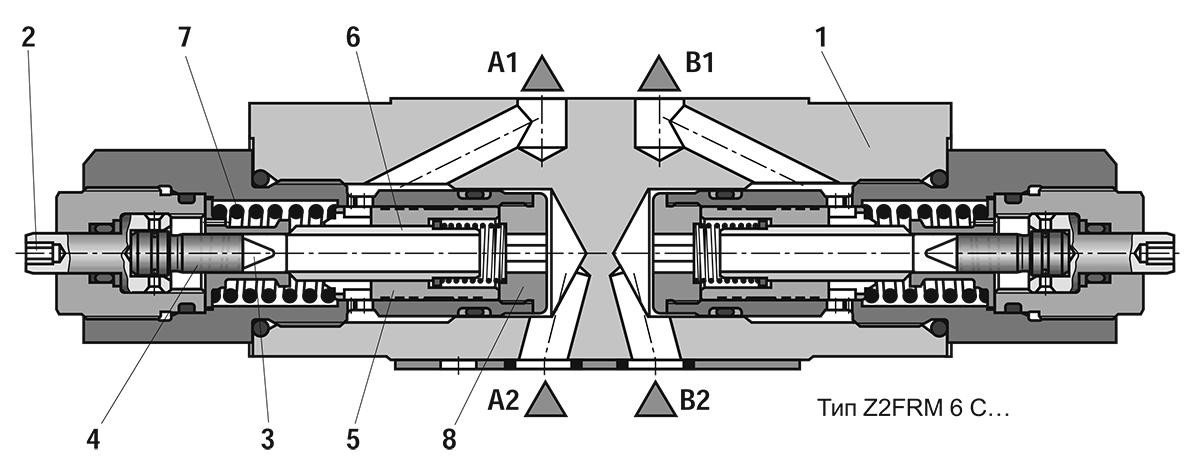

Регулятор расхода типа Z2FRM, выполненый в виде промежуточной плиты для секционного монтажа, предназначен для поддержания постоянного расхода независимо от давления и температуры. Основными его деталями являются корпус и один или два ввертных регуляторов расхода. Дросселирование потока из канала А2/В2 в канал А1/В1 происходит на дроссельном отверстии (3). Величина дроссельного отверстия регулируется при вращении элемента регулирования (2) с пальцем (4). Для обеспечения постоянства расхода в канале А1/В1 независимо от давления используется клапан пере- пада давления (5). В исходном положении, при отсутствии потока, клапан перепада давления (5) прижат пружиной (7) к пробке (8) и открыт. При наличии потока давление в канале А2/В2 действует на клапан и он, перекрывая отвер- стия на выходе, перемещается до уравновешенного состояния. Если давление продолжает нарастать, то клапан снова перемещается до уравновешенного состояния. За счет такой работы клапана перепада давления обеспечивается постоянство расхода. В противоположном направлении поток проходит свободно через обратный клапан (6).

Описание

Особенности:

  • Промежуточная плита
  • Присоединительные отверстия по DIN 24 340 Form А, ISO 4401 и CETOP-RP 121 Н
  • С 1 или 2 ввертными патронами
  • Элемент регулирования - палец с внутренним шестигранником

Конструкция, функционирование

Регулятор расхода типа Z2FRM, выполненый в виде промежуточной плиты для секционного монтажа, предназначен для поддержания постоянного расхода независимо от давления и температуры. Основными его деталями являются корпус и один или два ввертных регуляторов расхода. Дросселирование потока из канала А2/В2 в канал А1/В1 происходит на дроссельном отверстии (3). Величина дроссельного отверстия регулируется при вращении элемента регулирования (2) с пальцем (4). Для обеспечения постоянства расхода в канале А1/В1 независимо от давления используется клапан пере- пада давления (5). В исходном положении, при отсутствии потока, клапан перепада давления (5) прижат пружиной (7) к пробке (8) и открыт. При наличии потока давление в канале А2/В2 действует на клапан и он, перекрывая отвер- стия на выходе, перемещается до уравновешенного состояния. Если давление продолжает нарастать, то клапан снова перемещается до уравновешенного состояния. За счет такой работы клапана перепада давления обеспечивается постоянство расхода. В противоположном направлении поток проходит свободно через обратный клапан (6).

Код заказа

1) При повороте вокруг продольной осирегулирование расхода осуществляется в канале Р (регулирование на входе).

Технические характеристики

Общие

Наименование регулятор расхода
Тип конструкции дроссельная щель
Вид крепления стыковое
Вид присоединений через монтажную плиту или блок, присоед. отверст. по DIN 24 340 Form А, ISO 4401 и CETOP-RP 121 Н
Масса                                                               kg 1,3 (регулирование в канале А, В или T)
1,4 (регулирование в канале А и В)

Гидравлические

Номинальное давление Ьаr 315
Рабочая жидкость минеральное масло (НL, НLP) по DIN 51 524; биологически быстроразлагаемые жидкости по VDMА 24 568 (см. RD 90 221); НETG (рапсовое масло); НEPG (полигликоль); НEES (синтетический эфир); другие рабочие жидкости по заказу
Температура рабочей жидкости 0C - 20 до +80
Вязкость mm2/s 10 до 800
Диапазон расходов qV mаx, L/min 6; 32
qV min, cm3/min 50; 250
Чистота рабочей жидкости максимально допустимая загрязненность - класс 9 по NАS 1638; мы рекомендуем соответствующий фильтр с b10 ³ 75.
Минимальный перепад давлений при qV mаx, Ьаr 18
при qV min, Ьаr 7
Стабильность расхода в диапазоне давлений % до Dр = 315 Ьаr 6 (qV mаx)
Графики

Размеры, мм

Z2FRM 6 А и Z2FRM 6 В

  1. Табличка
  2. Ввертной регулятор расхода, шестигранник SW 27, МА = 50 Nm
  3. Элемент регулирования с внутренним шестигранником SW 3
  4. Уплотнительные R-кольца 9,81 x 1,5 x 1,78 для присое- динений А2, В2, P2, T2
  5. Отверстия для закрепления
  6. Болты M5 DIN 912-10.9, момент затяжки МА = 8,9 Nm, заказываются отдельно.
  7. Смена регулирования расхода на входном и выходном потоке осуществляется поворотом агрегата вокруг оси "Х"-"Х"

тип Z2FRM 6 С





  1. Табличка
  2. Ввертной регулятор расхода, шестигранник SW 27, МА = 50 Nm
  3. Элемент регулирования с внутренним шестигранником SW 3
  4. Уплотнительные R-кольца 9,81 x 1,5 x 1,78 для присое- динений А2, В2, P2, T2
  5. Отверстия для закрепления
  6. Болты M5 DIN 912-10.9, момент затяжки МА = 8,9 Nm, заказываются отдельно.
  7. Смена регулирования расхода на входном и выходном потоке осуществляется поворотом агрегата вокруг оси "Х"-"Х"

Z2FRM 6 Т

  1. Табличка
  2. Ввертной регулятор расхода, шестигранник SW 27, МА = 50 Nm
  3. Элемент регулирования с внутренним шестигранником SW 3
  4. Уплотнительные R-кольца 9,81 x 1,5 x 1,78 для присое- динений А2, В2, P2, T2
  5. Отверстия для закрепления
  6. Болты M5 DIN 912-10.9, момент затяжки МА = 8,9 Nm, заказываются отдельно.
  7. Смена регулирования расхода на входном и выходном потоке осуществляется поворотом агрегата вокруг оси "Х"-"Х"

Важно! При повороте регулятора типа Z2FRM 6 Т регулируется поток, входящий в канал P!

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана Z2FRM6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900909891 Z2FRM6AB0-2X/10QMV
R900909856 Z2FRM6AB0-2X/16QMV
R901157342 Z2FRM6AB0-2X/6QMV
R900702155 Z2FRM6CB2-2X=32QRV
R901077902 Z2FRM6TB0-2X/16QMV
R901285364 Z2FRM6TB2-2X/6QRV-31
