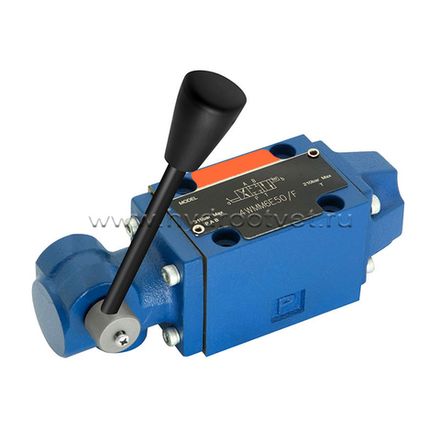

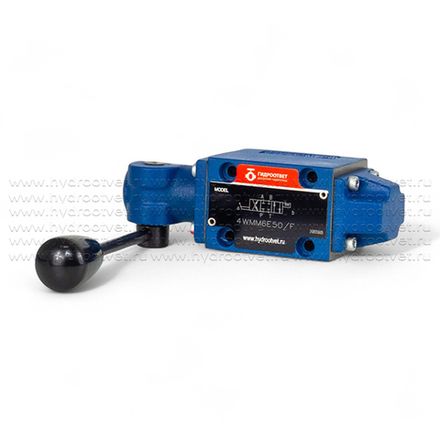

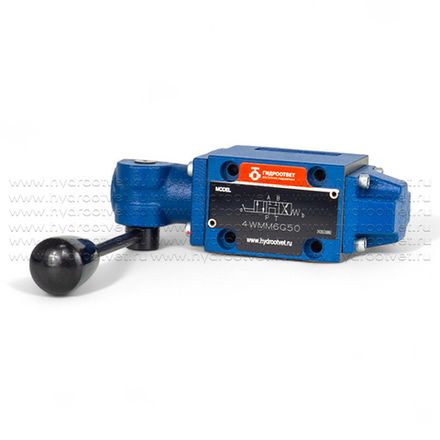

4WMM6 - Гидрораспределитель Ду 6 с ручным управлением
Гидрораспределители 4/3, 4/2 и 3/2 с ручным управлением от рычага предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Имеют множество вариантов схем распределения потоков. Распределитель WMM6 устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда и отечественного гидроаппарата ВММ6, 1РММ6, 1ВМР6, 1РМР6.
Типоразмер 6
Серия 6X
Максимальное рабочее давление 315 бар
Максимальный расход 60 л/мин
Особенности:
- золотниковый распределитель прямого действия
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP-RP 121 H,
- элементы управления: рукоятка
|
Золотниковые распределители типа WM предназначены для открытия и перекрытия каналов и смены направления потока. Основными деталями распределителей являются корпус (1), элемент управления (2), золотник (3), и одна или две пружины (4). Без управляющего сигнала золотник (3) удерживается в исходном положении пружинами (4) или фиксатором (при вращающейся кнопке. Фиксатор Распределители с вращающейся кнопкой обычно имеют фиксатор. Распределители с рукояткой выпускаются с фиксатором как двух- или трехпозиционные. Распределители с роликом выпускаются, в основном, без фиксатора. |
 |
Особенности:
- золотниковый распределитель прямого действия
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP-RP 121 H,
- элементы управления: рукоятка
|
Золотниковые распределители типа WM предназначены для открытия и перекрытия каналов и смены направления потока. Основными деталями распределителей являются корпус (1), элемент управления (2), золотник (3), и одна или две пружины (4). Без управляющего сигнала золотник (3) удерживается в исходном положении пружинами (4) или фиксатором (при вращающейся кнопке. Фиксатор Распределители с вращающейся кнопкой обычно имеют фиксатор. Распределители с рукояткой выпускаются с фиксатором как двух- или трехпозиционные. Распределители с роликом выпускаются, в основном, без фиксатора. |
|
Схема золотника
2) Пример:
• Золотник типа E с переклю- чением в позицию "a" → обозначение ..EA..
• Золотник типа E с переклю- чением в позицию "b" → обозначение ..EB..
3) Только для исполнений WMR/WMU и WMM
4) Исполнение E1– = предварительное открытие P → A/B
Внимание: Не допускайте замены порядка подключения при дифференциальном цилиндре
Виды управления
Общие
| Рабочее положение | любое |
| Масса, kg | около 1.4 |
Гидравлические
| Max. рабочее давление – присоединения A, B, P, bar | 315 |
| присоединение T: схемы WMM, WMD, WMDA, bar | 160 при схемах A или B, присоединение T используется как дренаж. |
| Max. расход, L/min | 60 |
| Проходное сечение (в положении 0) | для схемы Q 6% от номинального проходного сечения |
| для схемы W 3% от номинального проходного сечения | |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 |
| Температура рабочей жидкости, °C | – 30 до + 80 (с уплотнениями NBR) |
| Вязкость, mm2/s | 2.8 до 500 |
| Чистота рабочей жидкости | Максимально допустимая загрязненность — класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с b10 ³ 75. |
Сила и момент срабатывания (тип WMM)
| Без давления в сливе, с фиксатором и без него, Н | 20 |
| Давление в сливе 150 бар, Н | 30 |
Пределы мощности (измерены при n = 41 mm2/s и t = 50 °C)
1. Табличка
2. Присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP-RP121H
Крепежные болты M5 x 50 DIN 912-10.9; MA = 8,9 Нм, заказываются отдельно.
3. R-кольцо 9.81 x 1.5 x 1.78 для отверстий A, B, P и T
Тип WMM
- Переключение a
- Переключение b
- Переключения 0, a и b
(a и b для 2-позиционного распределителя)
В программе поставки также имеются гидрораспределители с пневматическим или гидравлическим управлением. Пример гидрораспределителя с гидроуправлением дан на видео ниже:
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth WMM6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
