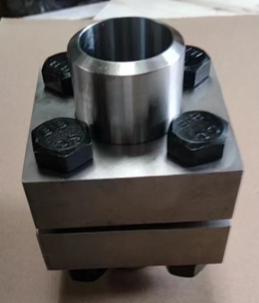

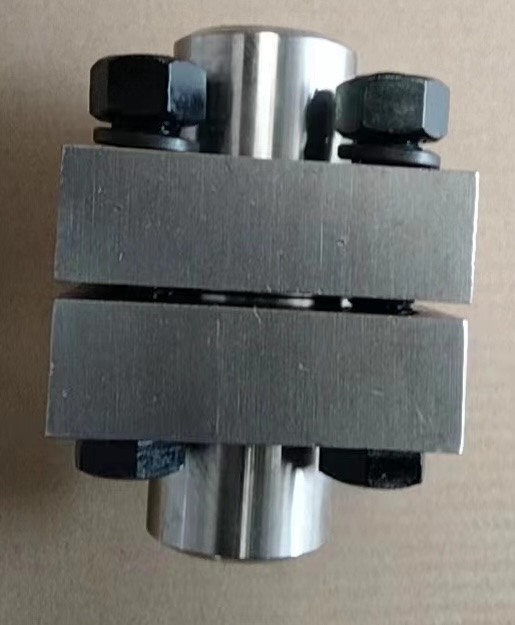

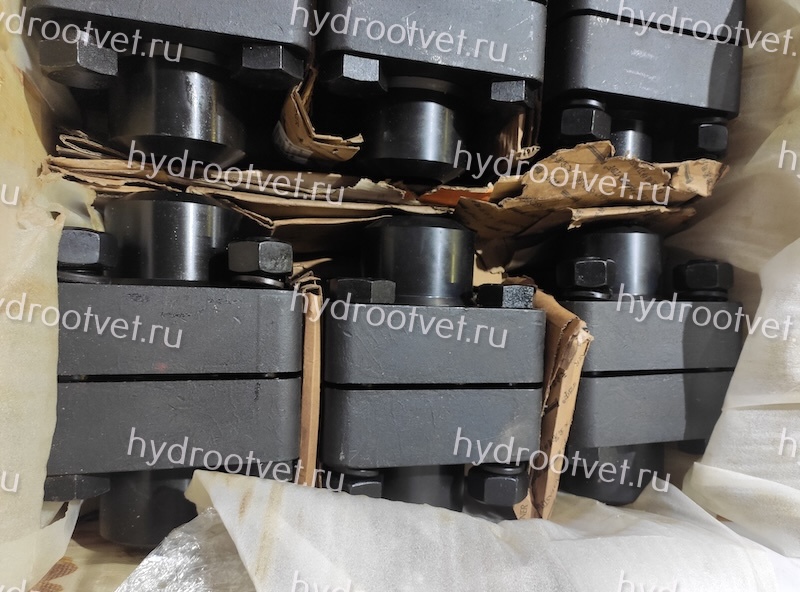

Фланцы стальные по ISO 6164 (аналог AVIT)
Материал - сталь
Рабочее давление - до 500 бар
Типоразмер от DN16 до DN200
Минимальная партия заказа от 10 шт.
Фланцы по ISO6164

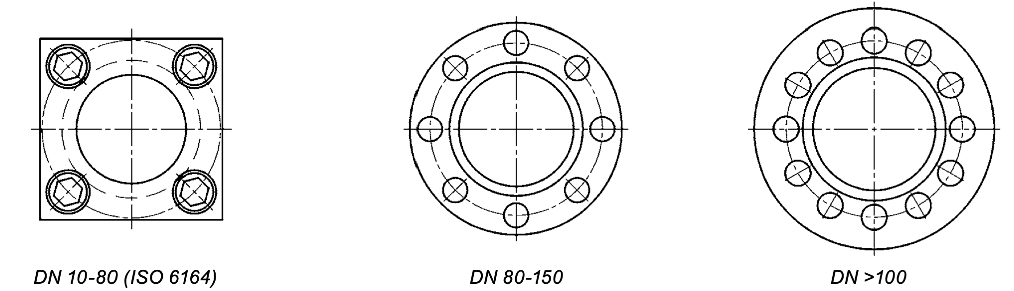

Компания Гидроответ предлагает к поставке современные фланцевые соединения FA, FK, FAB, FKB в альтернативу AVIT ≈ ISO 6164, изготовленные из углеродистой стали с фосфатированным покрытием или из нержавеющей стали. Удобная конструкция для соединения труб, работающих под большим давлением, с центрированием фланца на противоположном свободном фланце. Предлагаемые фланцевые соединения рассчитаны на динамические нагрузки. Простая сборка фланцев ISO 6164 обеспечивается благодаря системе свободноперемещаемых фланцев. Квадратные и круглые фланцы с рабочим давлением до 500 бар. Допускается применение оригинальных каталогов AVIT при формировании кодов для заказа.

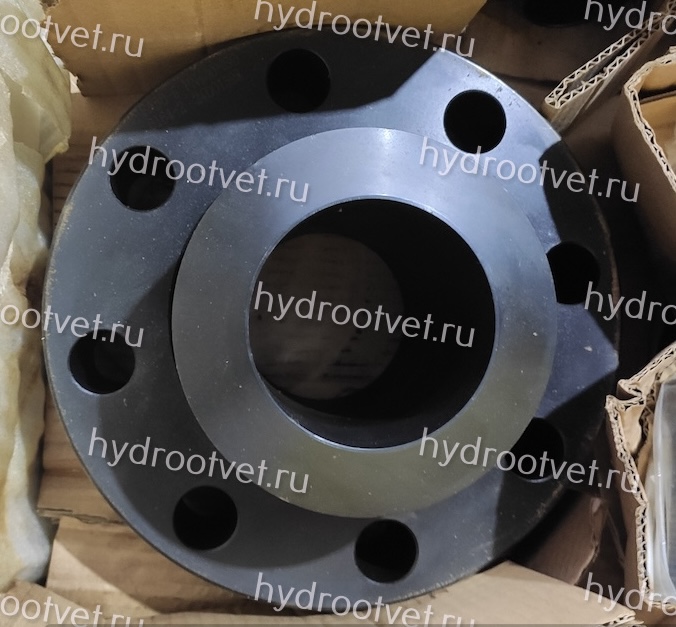

Свободные фланцы FKV

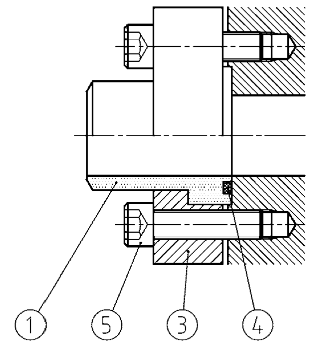

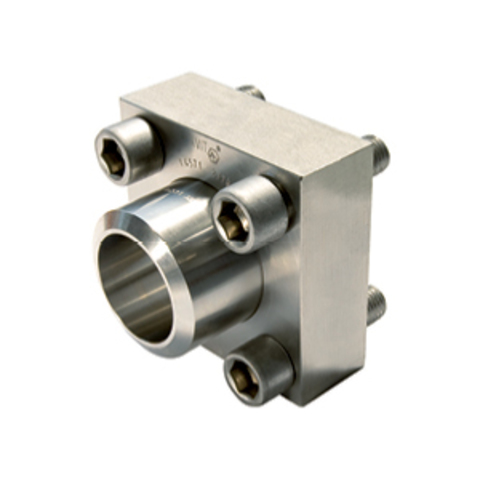

Фланцевое соединение FA

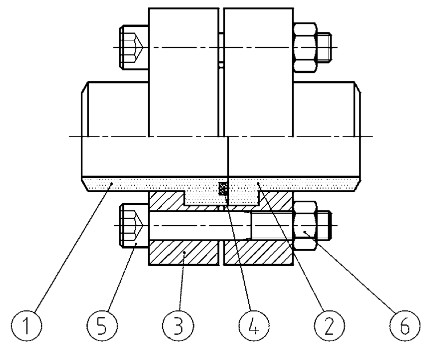

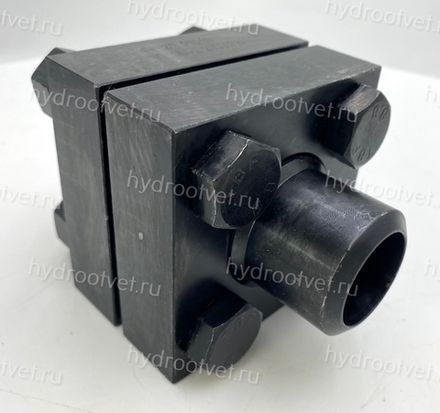

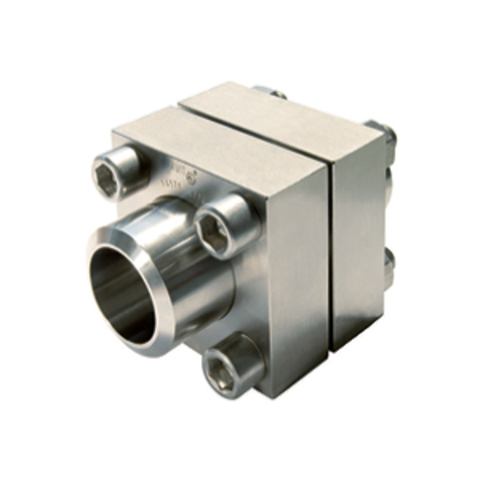

Фланцевая муфта FK

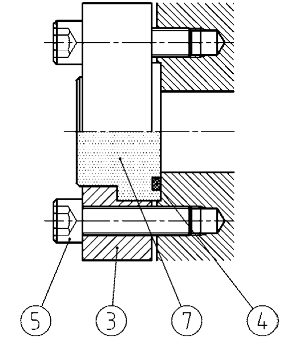

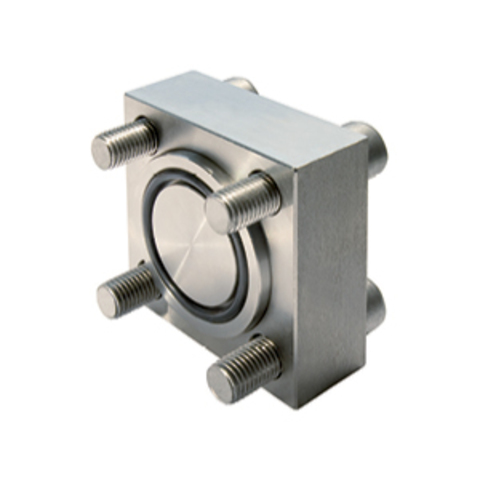

Заглушка с уплотнительным кольцом и канавкой FAB

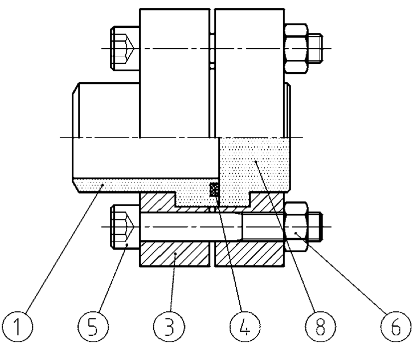

Заглушка FKB, гладкая
Спецификация позиция, согласно чертежам выше:
1 - Приварная часть
2 - Приварная часть
3 - Фланец
4 - Уплотнительное кольцо из NBR или FKM
5 - Винты по DIN 912, 8.8
6 - Гайки по DIN 934, 8
7 - Заглушка с канавкой
8 - Заглушка гладкая
Пример кодов для заказа фланцев ISO 6164
| FA50-5 PN400-ISO 6164-2 |
| FA65-5 PN400-ISO 6164-2 |
| FA80-5 PN400-ISO 6164-2 |
| FA80-0 PN63-ISO 6164-2 |
| FAB50-5 PN400-ISO 6164-2 |

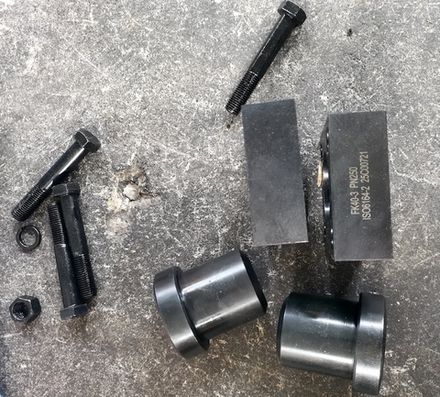

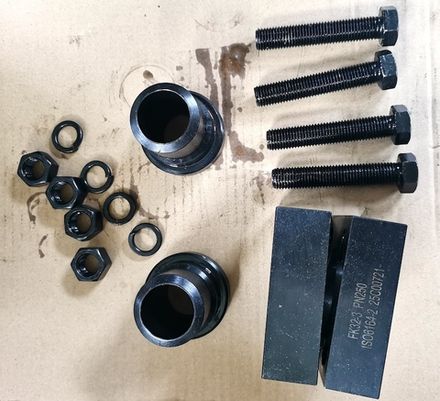

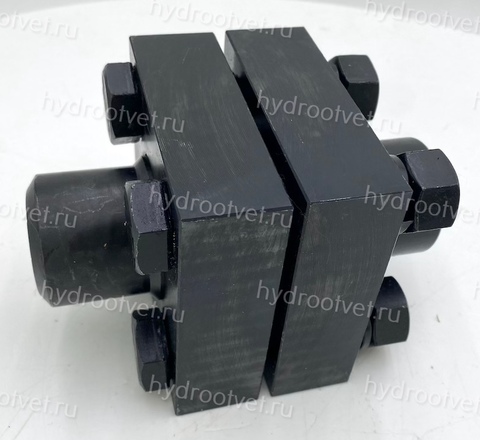

| FK32-3 PN400-ISO 6164-2 |
| FK65-5 PN400-ISO 6164-2 |
Фланцы AVIT, соответствующие стандарту ISO 6164, представляют собой современные решения для фланцевых соединений, которые были значительно усовершенствованы за последние десятилетия. Эти фланцы обеспечивают несколько ключевых преимуществ по сравнению с традиционными фланцевыми соединениями, такими как SAE, ANSI или DIN/EN.
Одним из основных технических улучшений является конструктивное изменение, которое позволяет сделать фланцевое соединение более безопасным, компактным и прочным. За счет асимметричного разделения и разной длины сварного шва (FA), сварное соединение успешно смещается и центрируется в контрфланце (FKV). Это устраняет поперечные силы, действующие на болты, что минимизирует риск ослабления соединения.
Еще одним важным аспектом является то, что в случае повреждения уплотнения канал утечки отклоняется, что способствует предотвращению потенциальных опасностей. Простота и точность установки также значительно повышаются благодаря системе центровки и конструкции свободного фланца. Это не только облегчает монтаж, но и исключает смещение трубопровода, что, в свою очередь, снижает турбулентность и потери потока.
Таким образом, фланцы AVIT представляют собой надежное и эффективное решение для соединений, обеспечивая улучшенные эксплуатационные характеристики и безопасность.
