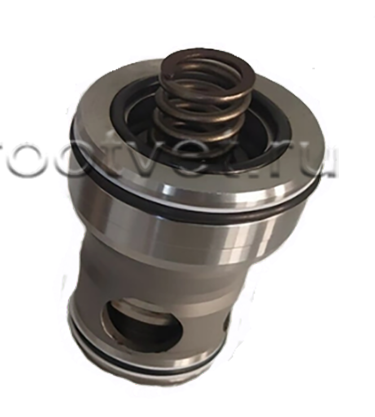

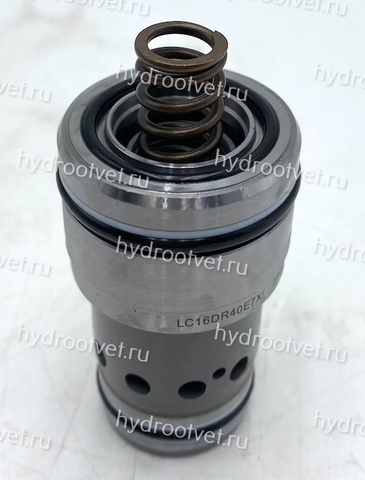

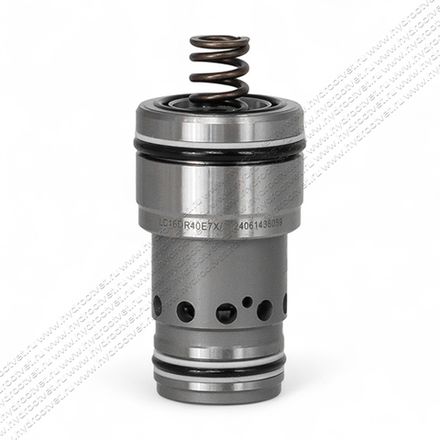

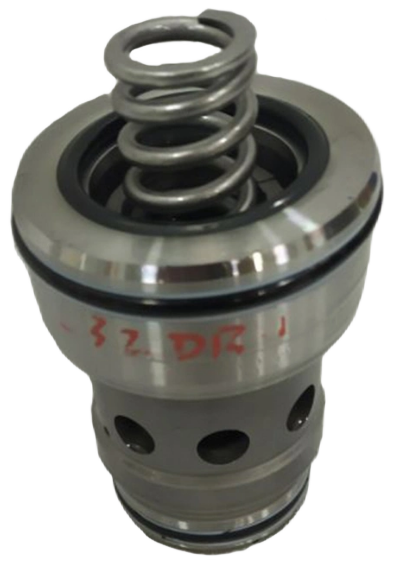

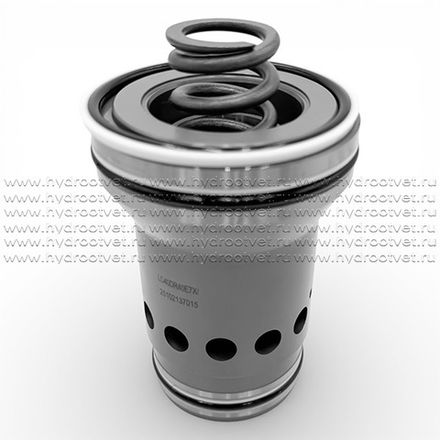

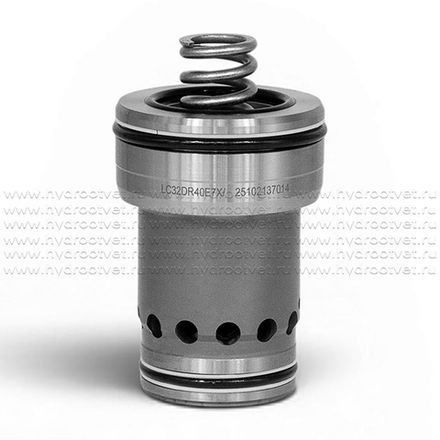

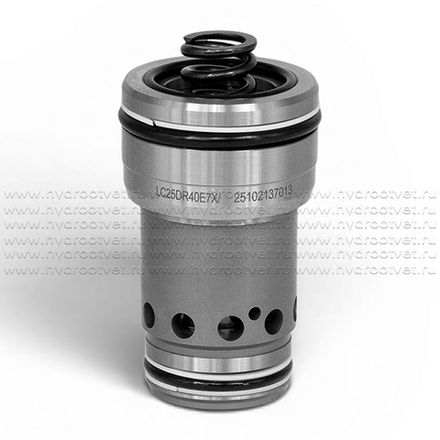

LC картридж - редукционные клапаны
Встраиваемые клапаны типа LC..DR применяются для установки в гидроблок по стандарту DIN ISO 7368. При помощи данных логических клапанов реализуются различные функции управления потоком рабочей жидкости по давлению (клапаны давления). Встраиваемые клапаны LC..DR применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотные клапаны управления (золотниковые распределители, пропорциональные предохранительные клапаны) Ду6. Реализация гидросхем с применением логических элементов LC экономически целесообразна при расходах пропорциональных Ду16 и выше.
Типоразмер 16 - 63
Серия изделия 7X
Макс. рабочее давление 420 бар
Максимальный расход: 3000 л/мин
Особенности
- Различные диапазоны настройки давления
Пилотные клапаны: Золотниковый тип 4WE6.
Пилотный редукицонный клапан DR6 (для LFA..DR) или ZDR6 (для LFA..DRW) входит в поставку!
Функции редукционного клапана
1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..
Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытияуправляющего клапана появляется разность давлений,золотник (1) перемещается вверх и рост давления в А ограничивается.
2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...
В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). Отканала А через дроссель и открытый редукционный клапанв канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. Приустановке распределителя реализуктся дополнительная функция запорного клапана (типа LFA..DRW...).
Особенности
- Различные диапазоны настройки давления
Пилотные клапаны: Золотниковый тип 4WE6.
Пилотный редукицонный клапан DR6 (для LFA..DR) или ZDR6 (для LFA..DRW) входит в поставку!
Функции редукционного клапана
1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..
Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытияуправляющего клапана появляется разность давлений,золотник (1) перемещается вверх и рост давления в А ограничивается.
2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...
В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). Отканала А через дроссель и открытый редукционный клапанв канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. Приустановке распределителя реализуктся дополнительная функция запорного клапана (типа LFA..DRW...).
|
Рабочая жидкость |
минеральное масло (HL, HLP) по DIN 51 524 |
|||||
|
Температура рабочей жидкости, °C |
от - 30 до + 80 с уплотнениями NBR |
|||||
|
от - 20 до + 80 с уплотнениями FKM |
||||||
|
Вязкость, сСт |
от 2,8 до 380 |
|||||
|
Чистота рабочей жидкости |
макс. допуст. загрязненность рабочей жидк. по NAS 1638:класс 9. Рекомендуется соответствующий фильтрс коэффициентом фильтрации b10 >75. |
|||||
|
Максимальное рабочее давление - A и B, бар |
315 |
|||||
|
Максимальный расход (рекомендованный) - LC..DR20.../.. , л/мин |
NG 16 |
NG 25 |
NG 32 |
NG 40 |
NG 50 |
NG 63 |
|
100 |
200 |
300 |
750 |
1000 |
1600 |
|
|
- LC..DR40.../.. , л/мин |
150 |
300 |
450 |
1000 |
1300 |
2000 |

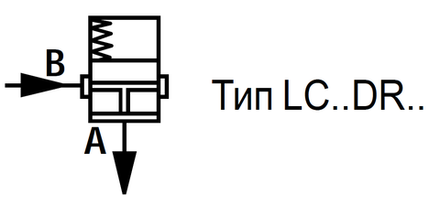

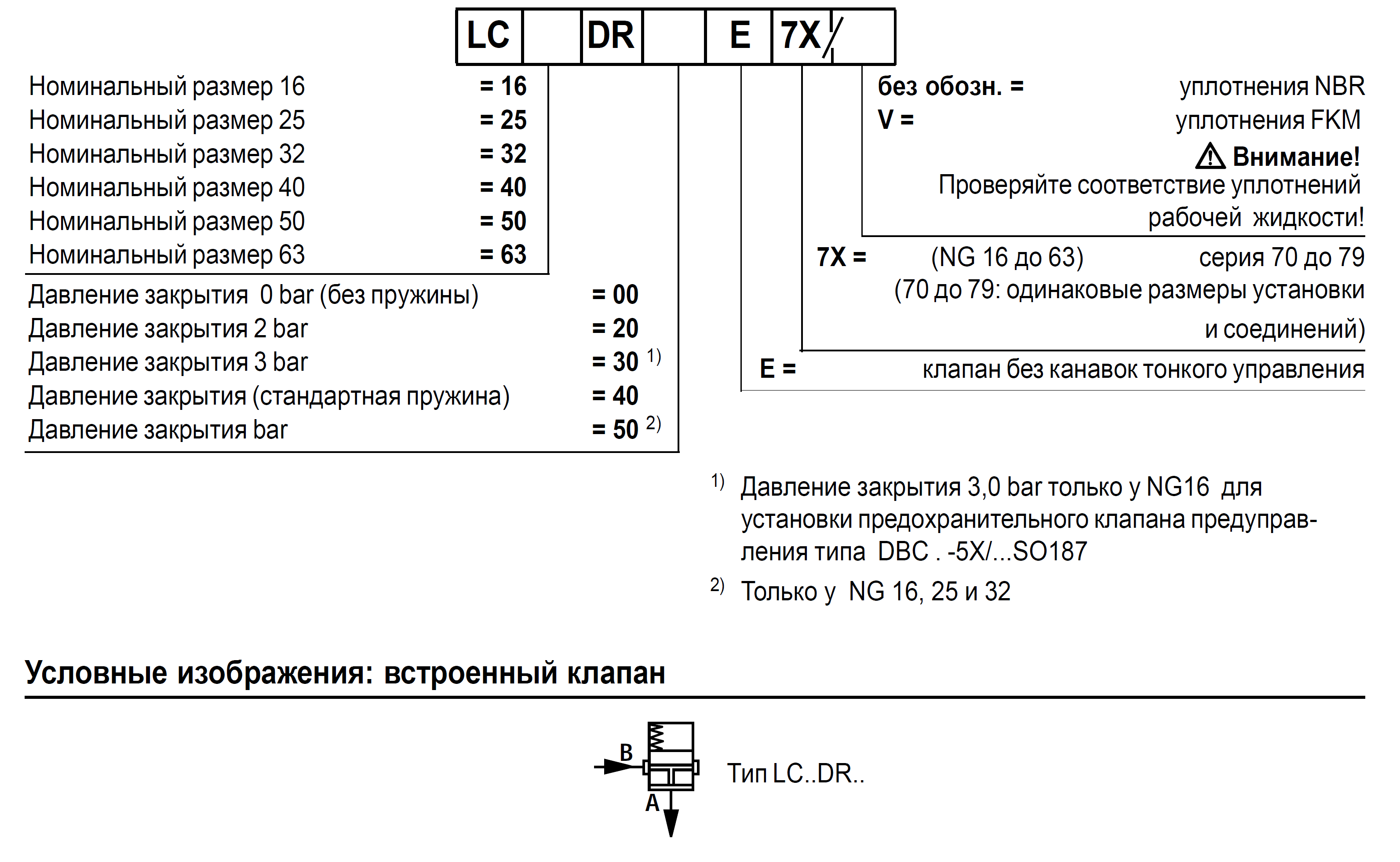

2-линейные встроенные клапаны типа LC..DR...комбинируются с головками LFA..DB...

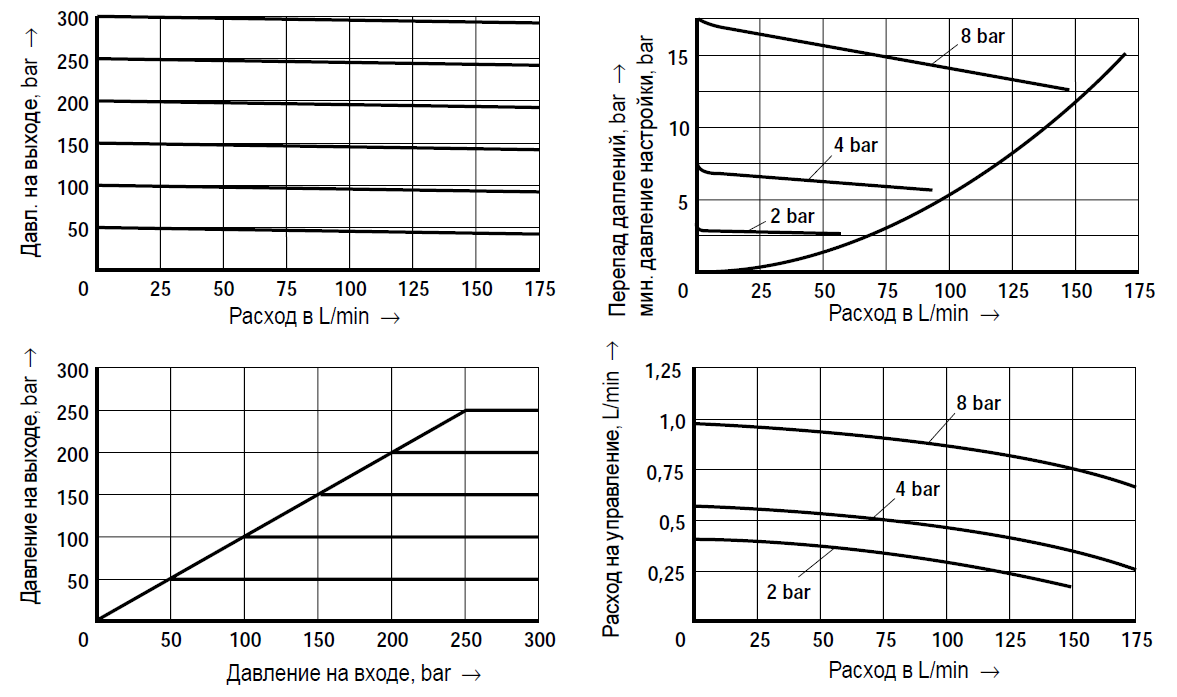

LC 16 DR...

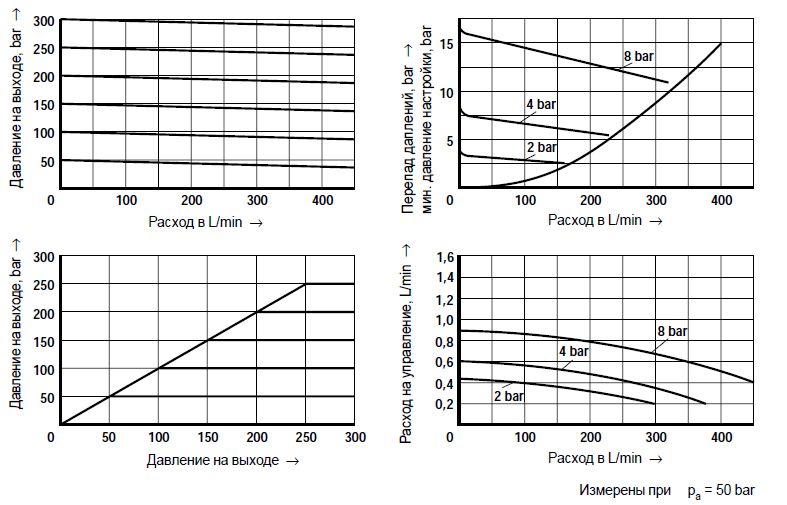

LC 25 DR...

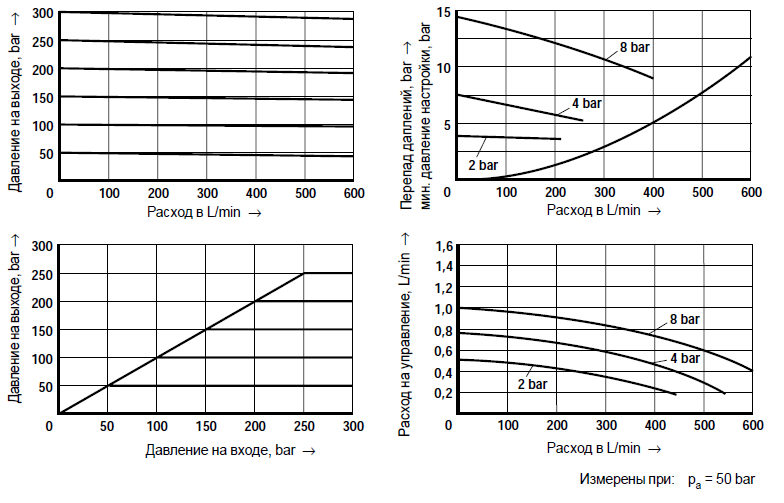

LC 32 DR...

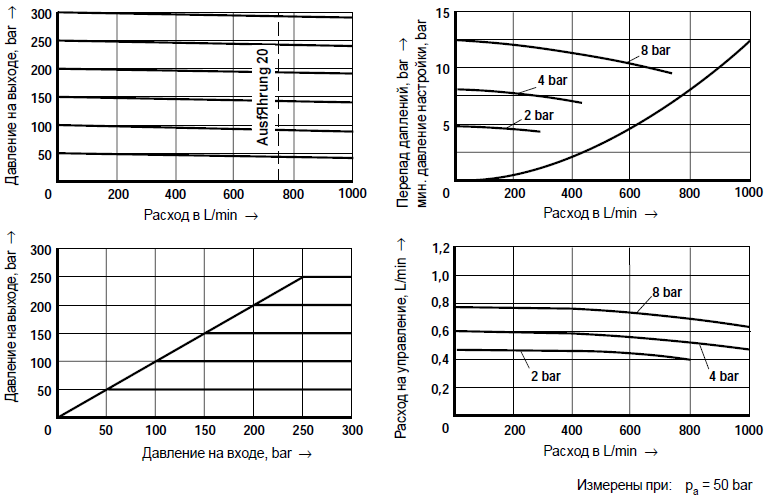

LC 40 DR...

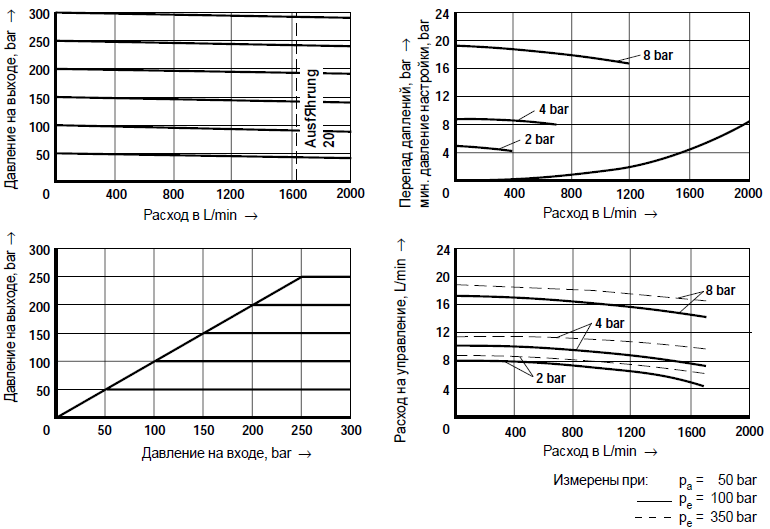

LC 50 DR...
LC 63 DR...
1. Глубина сопряжения
2. Контролируемый размер
3. При других размерах отверстия B, чем ⌀D3, расстояние от стыковой поверхности до оси отверстия необходимо пересчитать.
4. Отверстие В может быть смещено вокруг оси отверстия А. При этом необходимо следить за тем, чтобы не были нарушены каналы управления и крепёжные отверстия.
5. Отверстия под фиксирующий штифт.
6. К расположению отверстий ном.разм.16: Размер L1 (ось сверлений x-y) при пристыкованном распределителе составляет 80 мм.
7. При ⌀ < 45 мм допускается подгонка H8!
Гнездо и расположение отверстий по DIN ISO 7368 (мм)
|
Ном.раз |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D1 |
32 |
45 |
60 |
75 |
90 |
120 |
|
⌀ D2 |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D3 |
16 |
25 |
32 |
40 |
50 |
63 |
|
(⌀ D3*) |
25 |
32 |
40 |
50 |
63 |
80 |
|
⌀ D4 |
25 |
34 |
45 |
55 |
68 |
90 |
|
⌀ D5 |
М8 |
М12 |
М16 |
М20 |
М20 |
М30 |
|
⌀ D6 1) |
4 |
6 |
8 |
10 |
10 |
12 |
|
⌀ D7 |
4 |
6 |
6 |
6 |
8 |
8 |
|
H1 |
34 |
44 |
52 |
64 |
72 |
95 |
|
(H1*) |
29,5 |
40,5 |
48 |
59 |
65,5 |
86,5 |
|
H2 |
56 |
72 |
85 |
105 |
122 |
155 |
|
H3 |
43 |
58 |
70 |
87 |
100 |
130 |
|
H4 |
20 |
25 |
35 |
45 |
45 |
65 |
|
H5 |
11 |
12 |
13 |
15 |
17 |
20 |
|
H6 |
2 |
2,5 |
2,5 |
3 |
3 |
4 |
|
H7 |
20 |
30 |
30 |
30 |
35 |
40 |
|
H8 |
2 |
2,5 |
2,5 |
3 |
4 |
4 |
|
H9 |
0,5 |
1 |
1,5 |
2,5 |
2,5 |
3 |
|
L1 |
65/80 |
85 |
102 |
125 |
140 |
180 |
|
L2 |
46 |
58 |
70 |
85 |
100 |
125 |
|
L3 |
23 |
29 |
35 |
42,5 |
50 |
62,5 |
|
L4 |
25 |
33 |
41 |
50 |
58 |
75 |
|
L5 |
10,5 |
16 |
17 |
23 |
30 |
38 |
|
W |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
0,2 |
1) Максимальный размер
