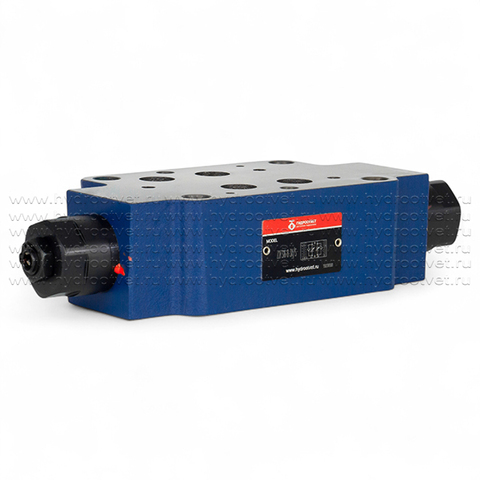

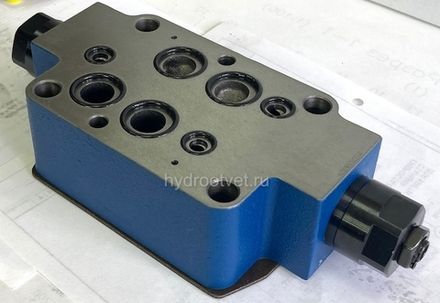

Особенности:
- Присоединительные размеры по DIN 24340 Form А, и CETOP-RP-121H
- Исполнение в виде промежуточной плиты
- Для ограничения главного или управляющего потока на двух присоединениях потребителей
- Для регулирования потока на входе или на выходе.

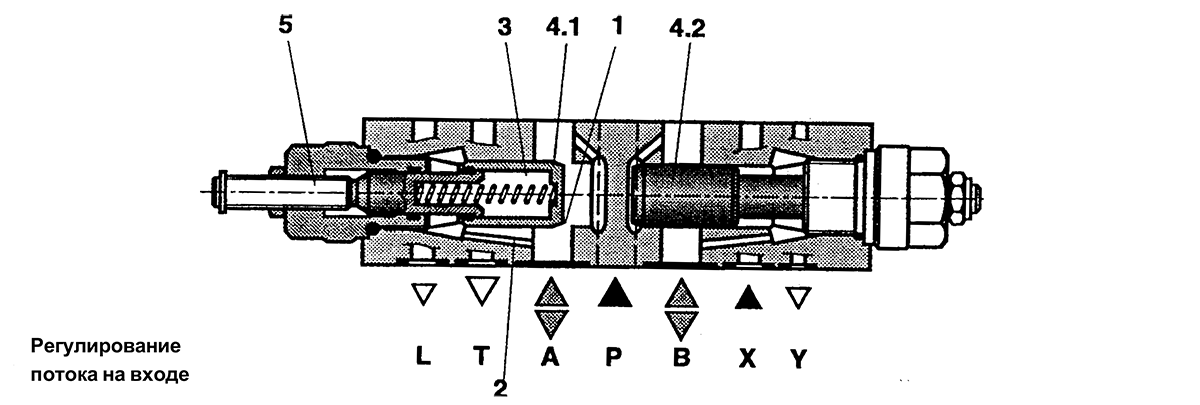

Описание принципа действия, вид в разрезе
Клапан типа Z 2 FS 1О - сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей.
Два дроссель-клапана, расположенные симметрично по отношению друг к другу ограничивают расход в одном направлении, допуская свободный слив в противоположном направлении. При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2. Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1).
Одновременно масло, находящееся под давлением, поступает через отверстие (5) к поршню (6), и давление удерживает дополнительно к усилию пружины дросселирующий поршень (3.1) на позиции дросселирования. Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости как в обратном клапане. В зависимости от монтажного положения дросселирующее действие ожет осуществляться либо на нагнетании, либо
на сливе.
Ограничение главного потока
Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.
Ограничение управляющего потока
На распределителях с предуправлением сдвоенный дроссель-клапан может применяться в качестве устройства для установки времени переключения (для ограничения управляющего потока). В таком случае его встраивают между пилотным и главным распределителем.
