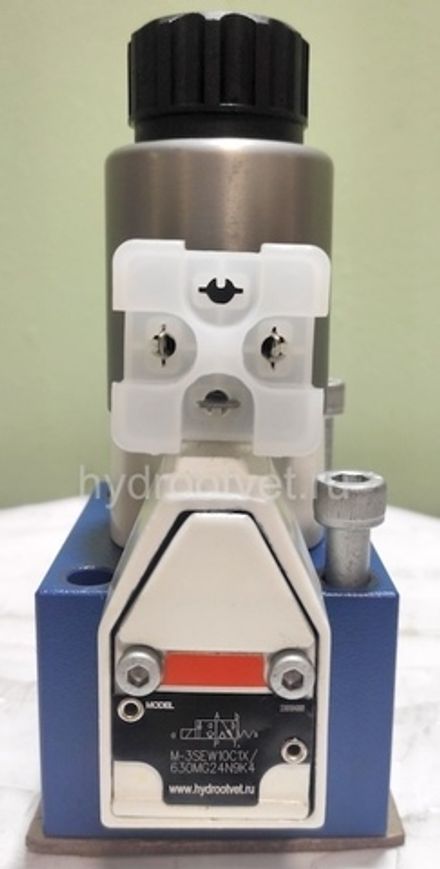

Особенности:
- распределитель прямого действия седельного типа с электромагнитным управлением
- расположение отверстий по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H,
- запертый выход герметичен
- надёжное переключение, также при длительном выстаивании под давлением
- переключаемые в воздухе магниты постоянного тока со съемной катушкой (возможен переменный ток с выпрямителем)
- возможен поворот катушки электромагнита на 90°
- катушка снимается без разгерметизации
- ручное дублирование
Принцип действия и конструктивная схема: распределитель 3/2

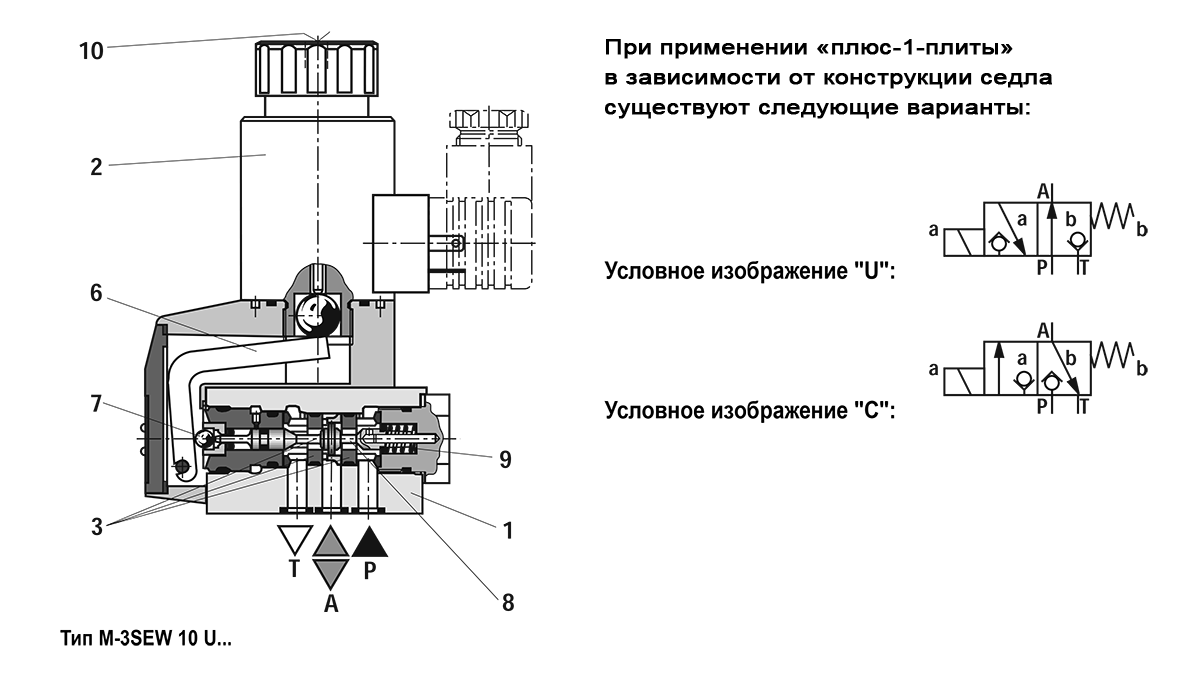

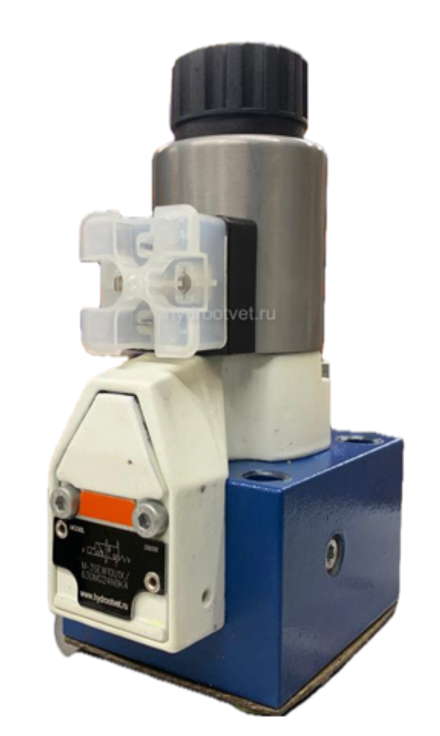

Распределитель типа M-3SEW10 представляет собой седельный распределитель с электромагнитным управлением. Основными его деталями являются: корпус (1), электромагнит (2), усиленная распределительная часть (3) и плунжер (8), как запирающий элемент.
Принцип работы
В исходном положении шарик (4) прижимается к седлу пружиной (9), а в рабочем положении электромагнит (2) действует через угловой рычаг (6) и шарик (7) на толкатель (8), уплотненный с двух сторон. Полость между обоими уплотнениями сообщается с присоединительным отверстием Р. Таким образом, клапанная система при действующих силах (силе магнита или силе действия возвратной пружины) уравновешена по давлению. Поэтому распределители могут применяться при давлении до 630 бар.
Примечания:
- Седельные распределители обладают отрицательным перекрытием. Поэтому присоединительное отверстие Т должно быть постоянно подключено. Это означает, что в процессе переключения — от начала открытия одного седла клапана до закрытия другого седла присоединительные отверстия Р-А-Т соединены друг с другом. Однако продолжительность этого явления настолько мала, что почти во всех случаях использования распределителя не имеет существенного значения.
- Кнопка ручного дублирования (10) позволяет переключать распределитель без подачи электросигнала на магнит.
- Необходимо следить, чтобы не превышался максимальный указанный расход. Для ограничения расхода нужно использовать встраиваемый дроссель
|

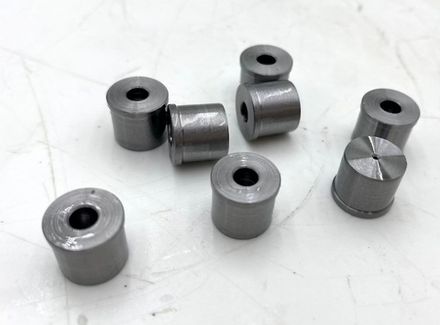

Встроенный дроссель
Распределитель 3/2 – дроссель устанавливается в канале Р распределителя |
 |
| Вставной обратный клапан Вставной обратный клапан пропускает поток Р к А и герметично запирает поток от А к Р. Распределитель 3/2 - обратный клапан устанавливается в канале Р распределителя Распределитель 4/2 - обратный клапан устанавливается в канале Р промежуточной «плюс -1-плиты» |
 |
Функционирование, условные изображения: распределитель 4/2

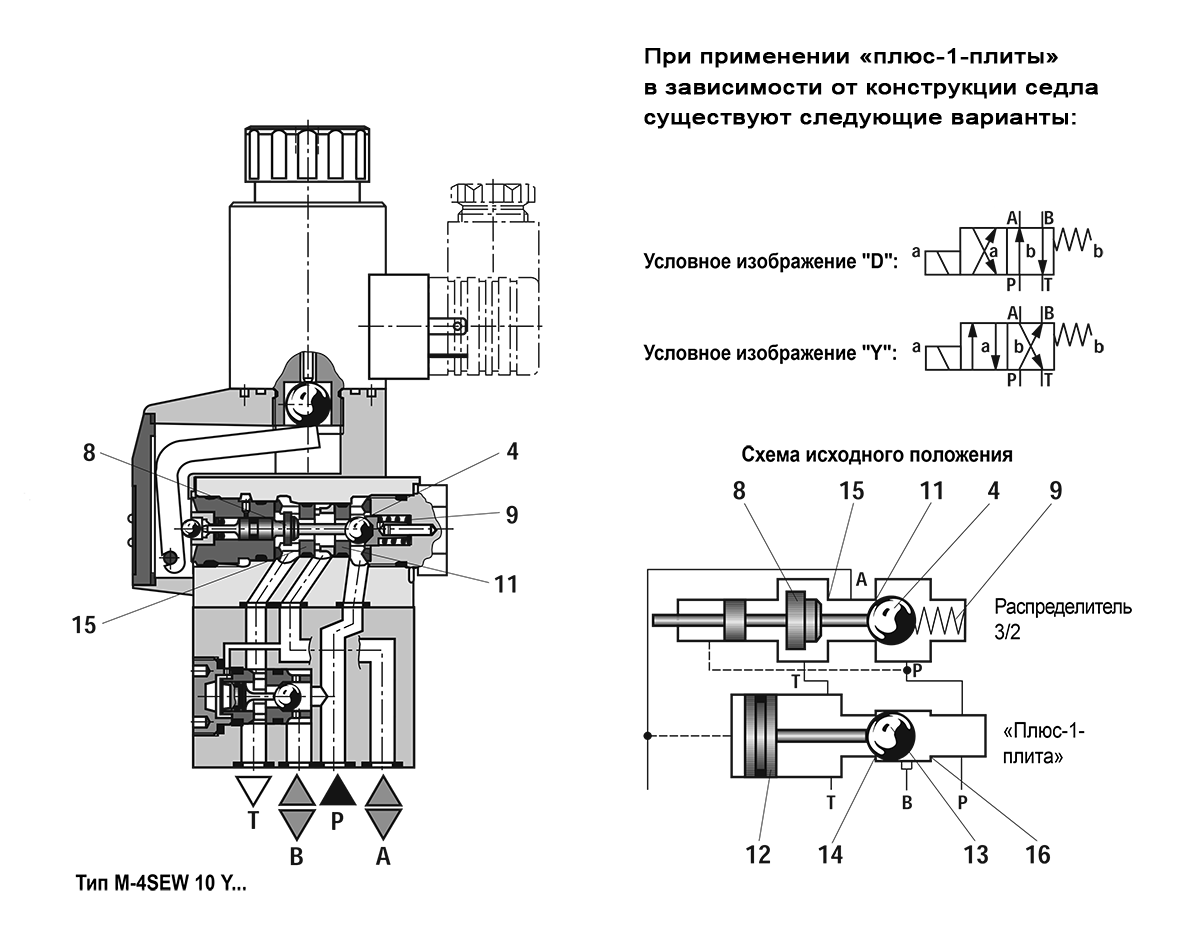

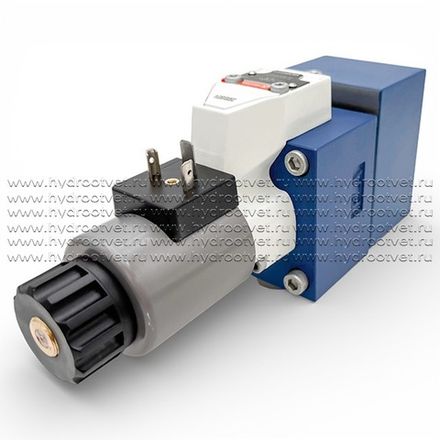

Распределитель 4/2 Функционал 4/2 седельного распределителя достигается установкой под седельный распределитель 3/2 промежуточной вставки («плюс-1-плиты»).
Функционирование «плюс-1 плиты»
Исходное положение
Главный распределитель не переключен. Пружина (9) прижимает шарик (4) к седлу (11). Канал Р заперт и канал А соединен с каналом Т. Кроме этого, сигнал управления от канала А поступает в полость плунжера (12) и тем самым разгружает эту полость, соединяя ее с баком. Давление Р прижимает шарик (13) к седлу (14), канал Р соединен с каналом В, а канал А — с каналом Т.
Промежуточное положение
При включении главного распределителя плунжер (8) перемещается против действия пружины (9) и прижимается к седлу (15). Кратковременно канал Т запирается, а каналы Р, А и В соединяются.
Рабочее положение
Каналы Р и А соединены. Так как давление Р через канал А действует на большой торец плунжера (12), то он пере- мещается, прижимая шарик (13) к седлу (16). При этом канал В соединяется с каналом Т, а Р — с А. Шарик (13) создает эффект «положительного перекрытия». При использованиии дифференциальных цилиндров, во избежание рывков из-за переброса давлений, канал А следует подключать к штоковой полости цилиндра.
