Запчасти для аксиально-поршневого насоса PARKER серии PVP от магазина Гидроответ следующих моделей PVP16, PVP23, PVP33, PVP38, PVP41, PVP4, PVP60, PVP76, PVP100, PVP140.
Аксиально-поршневые насосы Parker серии PVP — это регулируемые гидронасосы среднего давления (номинальное до 250–280 бар), широко применяемые в промышленном оборудовании и мобильной технике благодаря своей надежности и компактности.
Ниже приведено описание основных запасных частей и критических проблем, с которыми сталкиваются мастера при их дефектовке и ремонте.

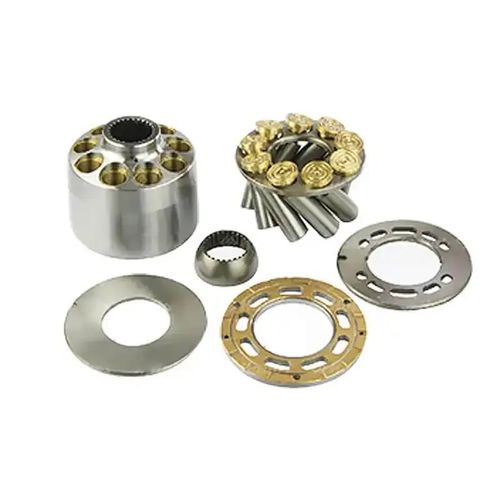

Основные запчасти для ремонта Parker PVP

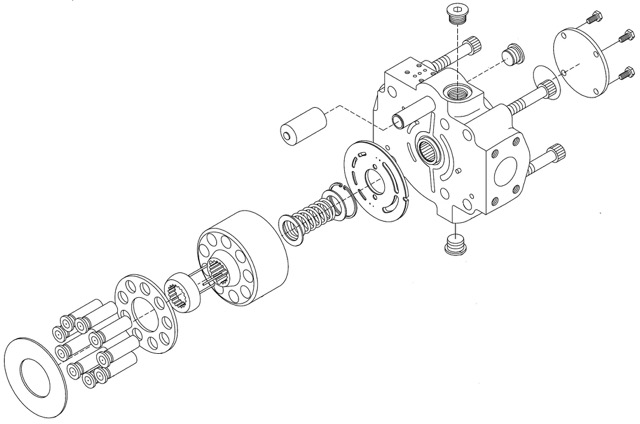

Конструкция серии PVP состоит из качающего узла, уплотнений и механизмов регулирования объема:
- Блок цилиндров (ротор) — центральный узел, в отверстиях которого движутся поршни. В процессе работы изнашиваются внутренние стенки цилиндров.
- Поршни в сборе с башмаками (Pistons & Shoes) — прецизионные пары, которые создают давление. Сферический шарнир между поршнем и медным башмаком — одна из самых нагруженных точек.
- Распределительная плита (Valve Plate) — направляет потоки масла на всасывание и нагнетание. Ее зеркальная поверхность должна идеально прилегать к блоку цилиндров.
- Прижимная пластина (Piston Retainer / Retainer Plate) — удерживает башмаки поршней, прижимая их к наклонной шайбе.
- Наклонная люлька (Swash Plate / Cradle) — опорная плита, угол наклона которой задает рабочий объем насоса. На ее поверхности скользят башмаки поршней.
- Вал управления (Drive Shaft) — передает крутящий момент. Изнашиваются шлицевая часть и посадочные места под подшипники.
- Сервопоршень и регулятор (Compensator / Control Piston) — гидравлический механизм (ограничитель давления или нагрузки Load Sensing), меняющий угол наклона люльки.
- Ремкомплект уплотнений (Seal Kit) — сальник вала, уплотнительные кольца (O-rings) корпуса и регулятора.
Основные проблемы при ремонте и эксплуатации насоса PVP Parker
- Износ и задиры на паре «блок цилиндров — распределитель»
Суть проблемы: Из-за грязного масла или кавитации на сопряженных поверхностях блока и распределительной плиты появляются глубокие царапины и раковины.
Следствие: Насос теряет объемный КПД, не развивает номинальное давление и сильно греет гидравлическое масло.
Решение: Шлифовка и притирка поверхностей на специальном притирочном станке при незначительном износе. При глубоких задирах — только замена блока и плиты. - Разрушение прижимной пластины и отрыв башмаков поршней
Суть проблемы: Частая беда серии PVP — излом удерживающей пластины поршней (Retainer). Происходит при мгновенных пиках давления (гидроударах) или из-за высокого давления в корпусе насоса (case pressure).
Следствие: Люфт в шарнире поршня и башмака, лавинообразное разрушение всего качающего узла.
Решение: Полная замена комплекта поршней и прижимной пластины. Обязательная проверка линии дренажа насоса (она не должна быть пережата). - Подклинивание механизма изменения объема (люльки)
Суть проблемы: Попадание твердых частиц износа в пазы опорных подшипников люльки или в сервопоршень управления.
Следствие: Насос "зависает" в одном положении. Например, не уходит в нулевую подачу при достижении заданного давления, что приводит к перегрузке и остановке электродвигателя системы.
Решение: Очистка каналов регулятора, замена управляющих поршней или опорных вкладышей люльки. - Неправильный подбор материала уплотнений
Суть проблемы: При кустарном ремонте часто ошибаются с выбором материала резиновых колец и сальника вала. Для стандартных условий (минеральное масло, температура до 80 °C) необходим Нитрил (NBR). Для тяжелых условий и высоких температур требуется Витон (FKM/Viton).
Следствие: Быстрая потеря эластичности уплотнений, появление течи по валу или стыкам корпуса уже через несколько недель работы. - Ошибки сборки и регулировки (настройка компенсатора)
Суть проблемы: Насосы PVP требуют строгого соблюдения моментов затяжки болтов корпуса и правильной фиксации люльки. После сборки обязательна настройка клапана компенсатора давления на специализированном стенде. Без этого насос либо выдаст избыточное аварийное давление, либо не обеспечит нужный расход.
