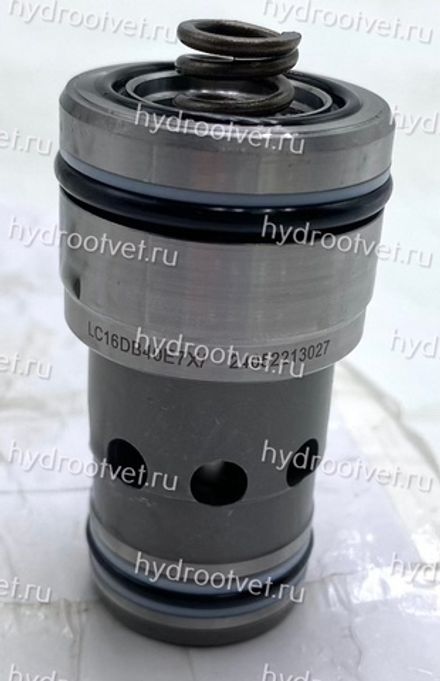

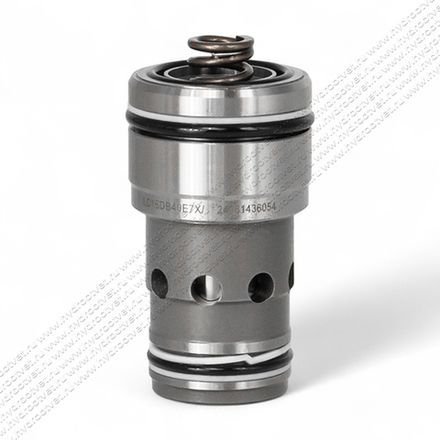

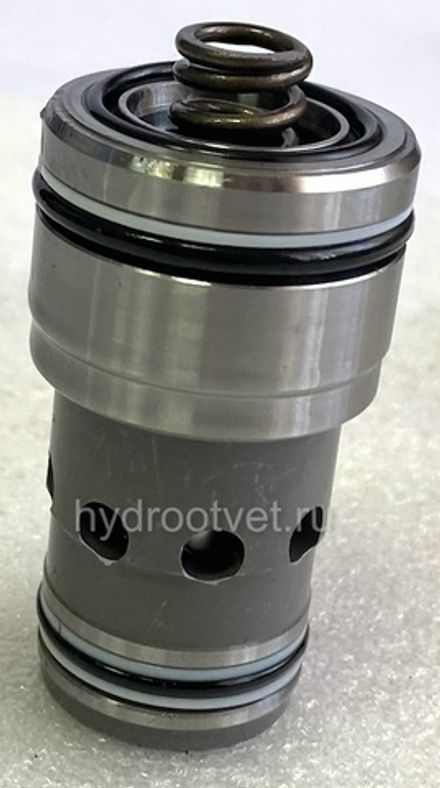

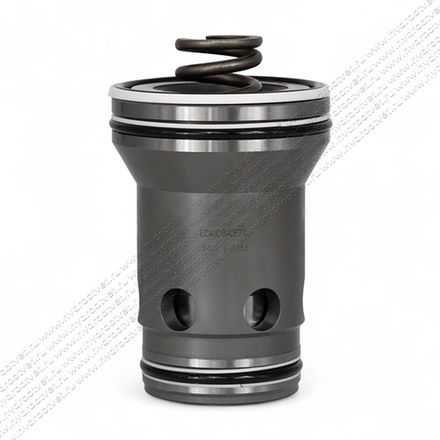

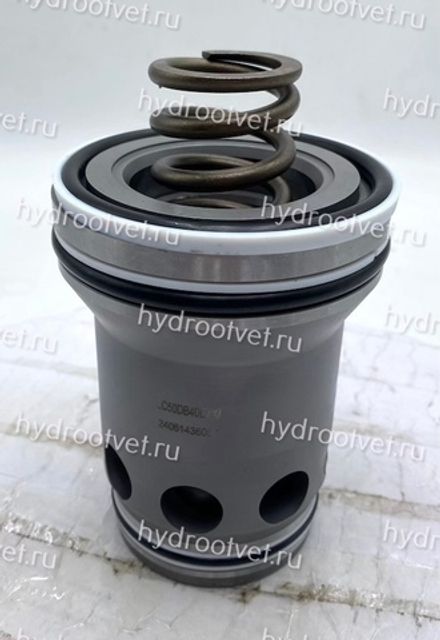

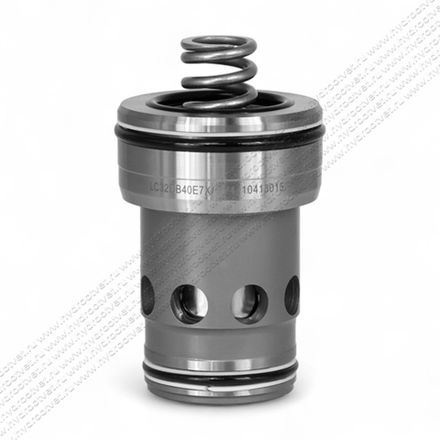

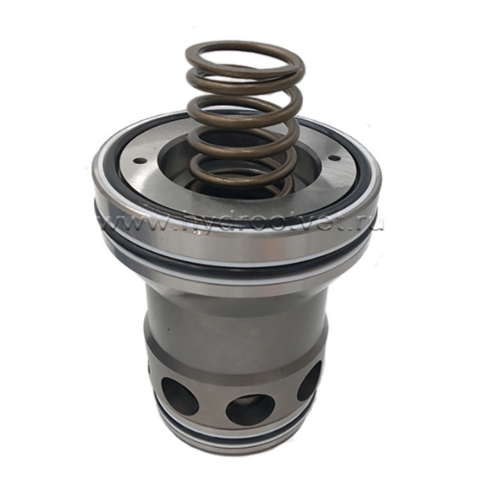

LC картридж - предохранительные клапаны
Встраиваемые клапаны типа LC..DB применяются для установки в гидроблок по стандарту DlN ISO 7368. При помощи данных логических клапанов реализуются различные функции управления потоком рабочей жидкости по давлению (клапаны давления). Встраиваемые клапаны LC..DB применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотные клапаны управления (золотниковые или седельные распределители, пропорциональные предохранительные клапаны) Ду6. Реализация гидросхем с применением логических элементов LC экономически целесообразна при расходах пропорциональных Ду16 и выше.
Типоразмер 16 - 63
Серия изделия 7X
Макс. рабочее давление 420 бар
Максимальный расход: 3000 л/мин
Особенности
- седельный или золотниковй тип клапана
- с демпфером или без него
- 4 различных пружины - давление открытия
- различные величины настройки давления
Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Доспускается применение пилотного пропорционального клапана давления DBET.
Общие положения
2-линейные встроенные клапаны непрямого действияимеют седельную или золотниковую конструкцию. Основной клапан, управляющий большой мощностью, встраиваетсяв гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2). Клапан предуправления (4) с электропропорциональнойили ручной регулировкой встраивается в управляющую головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340.Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.
Принцип работы и конструктивная схема
Функция предохранительного клапана
Тип LFA..DB... Встроенный клапан тип LC..DB...
Встроенный клапан (1) в функции предохранительного — седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует наклапан (3) со стороны пружины. При давлении в А ниженастройки предохранительного клапана (4) клапан (3)закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давлениев канале А в соответствии с характеристикой расход-давление.
Функции редукционного клапана
1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..
Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытияуправляющего клапана появляется разность давлений,золотник (1) перемещается вверх и рост давления в А ограничивается.
2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...
В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). Отканала А через дроссель и открытый редукционный клапанв канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. Приустановке распределителя реализуктся дополнительная функция запорного клапана (типа LFA..DRW...).
Особенности
- седельный или золотниковй тип клапана
- с демпфером или без него
- 4 различных пружины - давление открытия
- различные величины настройки давления
Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Доспускается применение пилотного пропорционального клапана давления DBET.
Общие положения
2-линейные встроенные клапаны непрямого действияимеют седельную или золотниковую конструкцию. Основной клапан, управляющий большой мощностью, встраиваетсяв гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2). Клапан предуправления (4) с электропропорциональнойили ручной регулировкой встраивается в управляющую головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340.Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.
Принцип работы и конструктивная схема
Функция предохранительного клапана
Тип LFA..DB... Встроенный клапан тип LC..DB...
Встроенный клапан (1) в функции предохранительного — седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует наклапан (3) со стороны пружины. При давлении в А ниженастройки предохранительного клапана (4) клапан (3)закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давлениев канале А в соответствии с характеристикой расход-давление.
Функции редукционного клапана
1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..
Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытияуправляющего клапана появляется разность давлений,золотник (1) перемещается вверх и рост давления в А ограничивается.
2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...
В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). Отканала А через дроссель и открытый редукционный клапанв канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. Приустановке распределителя реализуктся дополнительная функция запорного клапана (типа LFA..DRW...).
|
Технические данные |
||
|
Рабочая жидкость |
минеральное масло (HL, HLP) по DIN 51 524 |
|
|
Температура рабочей жидкости |
°C |
- 30 до + 80 с уплотнениями NBR |
|
|
|
- 20 до + 80 с уплотнениями FKM |
|
Вязкость |
сСт |
от 2,8 до 380 |
|
Чистота рабочей жидкости |
макс. допустимая загрязненность раб. жидк. по NAS 1638:класс 9. Рекомендуется соответствующий фильтр с коэффициентом фильтрации в10 >75. |
|
|
2-линейный встроенный клапан |
|||||||||
|
Максимальное рабочее давление - A и B |
бар |
420 |
|||||||
|
Максимальный расход (рекомендованный) |
|
NG16 |
NG25 |
NG32 |
NG40 |
NG50 |
NG63 |
||
|
- седельный клапан E и A |
л/мин |
300 |
450 |
600 |
1000 |
1600 |
2500 |
||
|
- золотниковый клапан D и B |
л/мин |
175 |
300 |
450 |
700 |
1400 |
1750 |
||
Характеристики измерены при отдельном сливе без противодавления. При внутреннем сливе управляющего потока входное давление увеличивается на величину противодавления на присоединении В.
Характеристики: номинальный размер 16 (измерены при v = 41 mm2/s и to = 50 °C)
Ручная настройка давления. Тип LFA 16 DB... и Тип LFA 16 DBW...
Ручная настройка давления. Тип LFA 25 DB... и Тип LFA 25 DBW...
Ручная настройка давления. Тип LFA 32 DB... и Тип LFA 32 DBW...
Ручная настройка давления. Тип LFA 40 DB... и Тип LFA 16 DBW...
Ручная настройка давления. Тип LFA 50 DB... и Тип LFA 50 DBW...
Ручная настройка давления. Тип LFA 63 DB... и Тип LFA 63 DBW...
1. Глубина сопряжения
2. Контролируемый размер
3. При других размерах отверстия B, чем ⌀D3, расстояние от стыковой поверхности до оси отверстия необходимо пересчитать.
4. Отверстие В может быть смещено вокруг оси отверстия А. При этом необходимо следить за тем, чтобы не были нарушены каналы управления и крепёжные отверстия.
5. Отверстия под фиксирующий штифт.
6. К расположению отверстий ном.разм.16: Размер L1 (ось сверлений x-y) при пристыкованном распределителе составляет 80 мм.
7. При ⌀ < 45 мм допускается подгонка H8!
Гнездо и расположение отверстий по DIN ISO 7368 (мм)
|
Ном.раз |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D1 |
32 |
45 |
60 |
75 |
90 |
120 |
|
⌀ D2 |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D3 |
16 |
25 |
32 |
40 |
50 |
63 |
|
(⌀ D3*) |
25 |
32 |
40 |
50 |
63 |
80 |
|
⌀ D4 |
25 |
34 |
45 |
55 |
68 |
90 |
|
⌀ D5 |
М8 |
М12 |
М16 |
М20 |
М20 |
М30 |
|
⌀ D6 1) |
4 |
6 |
8 |
10 |
10 |
12 |
|
⌀ D7 |
4 |
6 |
6 |
6 |
8 |
8 |
|
H1 |
34 |
44 |
52 |
64 |
72 |
95 |
|
(H1*) |
29,5 |
40,5 |
48 |
59 |
65,5 |
86,5 |
|
H2 |
56 |
72 |
85 |
105 |
122 |
155 |
|
H3 |
43 |
58 |
70 |
87 |
100 |
130 |
|
H4 |
20 |
25 |
35 |
45 |
45 |
65 |
|
H5 |
11 |
12 |
13 |
15 |
17 |
20 |
|
H6 |
2 |
2,5 |
2,5 |
3 |
3 |
4 |
|
H7 |
20 |
30 |
30 |
30 |
35 |
40 |
|
H8 |
2 |
2,5 |
2,5 |
3 |
4 |
4 |
|
H9 |
0,5 |
1 |
1,5 |
2,5 |
2,5 |
3 |
|
L1 |
65/80 |
85 |
102 |
125 |
140 |
180 |
|
L2 |
46 |
58 |
70 |
85 |
100 |
125 |
|
L3 |
23 |
29 |
35 |
42,5 |
50 |
62,5 |
|
L4 |
25 |
33 |
41 |
50 |
58 |
75 |
|
L5 |
10,5 |
16 |
17 |
23 |
30 |
38 |
|
W |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
0,2 |
1) Максимальный размер
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth LC..DB (предохранительные клапаны), аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900938072 | LC63DR80E7X/ | R900938018 | LC40DR40E7X/ | R901007178 | LC32DB40E7X/-135 | R900912552 | LC25DB20D7X/ |
| R900716206 | LC63DR450E7X/-123 | R900747869 | LC40DR20E7X/V | R900919236 | LC32DB40E7X/-004 | R900935369 | LC25DB20B7X/ |
| R900962622 | LC63DR40E7X/V | R900938015 | LC40DR20E7X/ | R900910773 | LC32DB40E7X/ | R901009890 | LC25DB20A7X/V |
| R900938071 | LC63DR40E7X/ | R900978629 | LC40DB80E7X/-104 | R900959460 | LC32DB40D7X/V | R900933726 | LC25DB20A7X/ |
| R901027725 | LC63DR20E7X/ | R900957493 | LC40DB80D7X/ | R900926264 | LC32DB40D7X/-004 | R900936410 | LC25DB10E7X/ |
| R900715325 | LC63DB80E7X/ | R900961711 | LC40DB40E7X/V-104 | R900912557 | LC32DB40D7X/ | R900972695 | LC25DB05E7X/A40 |
| R901049513 | LC63DB40E7X/-141 | R900956444 | LC40DB40E7X/V | R900936755 | LC32DB40D6X/-018 | R900912548 | LC25DB05E7X/ |
| R900960305 | LC63DB40E7X/-104 | R901078361 | LC40DB40E7X/A12 | R901004979 | LC32DB40B7X/V | R900912553 | LC25DB05D7X/ |
| R900938070 | LC63DB40E7X/ | R900956173 | LC40DB40E7X/A08 | R900905305 | LC32DB40A7X/ | R900938169 | LC25DB05A7X/ |
| R900969069 | LC63DB40D7X/V | R901124133 | LC40DB40E7X/-135 | R901091208 | LC32DB30D7X/ | R900911572 | LC25DB00E7X/ |
| R900965821 | LC63DB40D7X/-004 | R900947917 | LC40DB40E7X/-104 | R901019859 | LC32DB30A7X/ | R900911573 | LC25DB00D7X/ |
| R900938069 | LC63DB40D7X/ | R900927969 | LC40DB40E7X/ | R900934507 | LC32DB20E7X/V | R900708258 | LC16DR80E7X/V |
| R900747087 | LC63DB40A7X/ | R900958817 | LC40DB40D7X/V | R900912543 | LC32DB20E7X/ | R900927849 | LC16DR80E7X/ |
| R900730774 | LC63DB20E7X/V | R900729507 | LC40DB40D7X/-136 | R900940130 | LC32DB20D7X/V | R900734958 | LC16DR50E7X/ |
| R900959802 | LC63DB20E7X/-104 | R900942878 | LC40DB40D7X/-004 | R900912556 | LC32DB20D7X/ | R900946269 | LC16DR40E7X/V |
| R900938068 | LC63DB20E7X/ | R900938014 | LC40DB40D7X/ | R900967623 | LC32DB20B7X/ | R901075569 | LC16DR40E7X/A06 |
| R901090510 | LC63DB20D7X/V | R901097693 | LC40DB40A7X/-104 | R901053025 | LC32DB20A7X/V | R900912560 | LC16DR40E7X/ |
| R900955777 | LC63DB20D7X/ | R900938013 | LC40DB40A7X/ | R900933535 | LC32DB20A7X/ | R900734961 | LC16DR40D6X/-028 |
| R901049773 | LC63DB20A7X/ | R901200472 | LC40DB30D7X/ | R900958822 | LC32DB10E7X/ | R900912559 | LC16DR20E7X/ |
| R900938066 | LC63DB00E7X/ | R900957978 | LC40DB20E7X/V | R900958823 | LC32DB10A7X/ | R900938331 | LC16DR00E7X/ |
| R900938053 | LC50DR80E7X/ | R900957306 | LC40DB20E7X/-104 | R900912551 | LC32DB05E7X/ | R900911567 | LC16DB80E7X/ |
| R900938052 | LC50DR40E7X/ | R900938012 | LC40DB20E7X/ | R900912554 | LC32DB05D7X/ | R900942752 | LC16DB80D7X/ |
| R901136865 | LC50DR40D6X/-174 | R900705728 | LC40DB20D7X/V | R900950751 | LC32DB05A7X/ | R900969502 | LC16DB80B7X/ |
| R900967554 | LC50DR40D6X/-074 | R900928821 | LC40DB20D7X/ | R900932339 | LC32DB00E7X/ | R901075571 | LC16DB80A7X/ |
| R900938048 | LC50DR20E7X/ | R900956858 | LC40DB20B7X/ | R900932338 | LC32DB00D7X/ | R901064691 | LC16DB50E7X/-004 |
| R900972468 | LC50DR00E7X/ | R901201685 | LC40DB20A7X/V | R900930118 | LC25DR80E7X/ | R900717926 | LC16DB50E7X/ |
| R900712912 | LC50DB80D7X/ | R900956613 | LC40DB20A7X/ | R900928810 | LC25DR50E7X/ | R900249563 | LC16DB50D7X/ |
| R900969688 | LC50DB40E7X/V | R900705729 | LC40DB05E7X/V | R901016167 | LC25DR40E7X/V | R900723985 | LC16DB40E7X/V-004 |
| R900947912 | LC50DB40E7X/-104 | R900956113 | LC40DB05E7X/-042 | R900912561 | LC25DR40E7X/ | R900934009 | LC16DB40E7X/V |
| R900938041 | LC50DB40E7X/ | R900938011 | LC40DB05E7X/ | R900248354 | LC25DR30E7X/ | R900927483 | LC16DB40E7X/-004 |
| R900706552 | LC50DB40D7X/V | R900972944 | LC40DB05D7X/ | R900912558 | LC25DR20E7X/ | R900912532 | LC16DB40E7X/ |
| R900946636 | LC50DB40D7X/-004 | R900960808 | LC40DB05A7X/ | R900933141 | LC25DB80E7X/ | R900942747 | LC16DB40D7X/V |
| R900938040 | LC50DB40D7X/ | R901127660 | LC40DB02A7X/ | R901014656 | LC25DB80D7X/ | R900912547 | LC16DB40D7X/ |
| R900716468 | LC50DB40A7X/ | R900938010 | LC40DB00E7X/ | R900975140 | LC25DB50E7X/ | R901190282 | LC16DB40B7X/V |
| R900970136 | LC50DB20E7X/V | R900927773 | LC32DR80E7X/ | R900942172 | LC25DB50D7X/-004 | R900975039 | LC16DB40A7X/V |
| R900957791 | LC50DB20E7X/-104 | R900930347 | LC32DR50E7X/ | R901115211 | LC25DB50A7X/ | R901149843 | LC16DB30E7X/V |
| R900938039 | LC50DB20E7X/ | R900970900 | LC32DR450E7X/-123 | R901115983 | LC25DB40E7X/V-004 | R900924259 | LC16DB30E7X/ |
| R901039215 | LC50DB20D7X/V | R901008659 | LC32DR40E7X/V | R900928560 | LC25DB40E7X/V | R900968836 | LC16DB30D7X/ |
| R900938038 | LC50DB20D7X/ | R900912563 | LC32DR40E7X/ | R900770703 | LC25DB40E7X/-010 | R901187426 | LC16DB30A7X/V |
| R900977573 | LC50DB20B7X/ | R901109363 | LC32DR30E7X/ | R900919234 | LC25DB40E7X/-004 | R900927154 | LC16DB30A7X/ |
| R900938037 | LC50DB20A7X/ | R900619163 | LC32DR20E7X/V | R900912550 | LC25DB40E7X/ | R900932074 | LC16DB20E7X/V |
| R900967789 | LC50DB10E7X/ | R900912562 | LC32DR20E7X/ | R900966463 | LC25DB40D7X/V | R900912531 | LC16DB20E7X/ |
| R900958762 | LC50DB10D7X/ | R901191680 | LC32DR05E7X/ | R900938804 | LC25DB40D7X/A10 | R900972471 | LC16DB20D7X/V |
| R900760168 | LC50DB05E7X/ | R900956642 | LC32DR00E7X/ | R900919723 | LC25DB40D7X/-004 | R900912546 | LC16DB20D7X/ |
| R900938036 | LC50DB00E7X/ | R900950272 | LC32DB80E7X/ | R900912555 | LC25DB40D7X/ | R900926012 | LC16DB20B7X/ |
| R901092917 | LC50DB00D7X/ | R900947992 | LC32DB80A7X/ | R900905304 | LC25DB40A7X/ | R900911414 | LC16DB20A7X/ |
| R900938019 | LC40DR80E7X/ | R900947666 | LC32DB50E7X/ | R900248353 | LC25DB30D7X/ | R900774985 | LC16DB10E7X/ |
| R900752678 | LC40DR550E7X/-123 | R901079561 | LC32DB50D7X/V | R900935962 | LC25DB20E7X/V | R900920199 | LC16DB10D7X/ |
| R900979749 | LC40DR450E7X/-123 | R900968858 | LC32DB40E7X/V-004 | R900912549 | LC25DB20E7X/ | R900912524 | LC16DB05E7X/ |
| R900969737 | LC40DR40E7X/V | R900929931 | LC32DB40E7X/V | R900972938 | LC25DB20D7X/V | R900945376 | LC16DB05B7X/ |

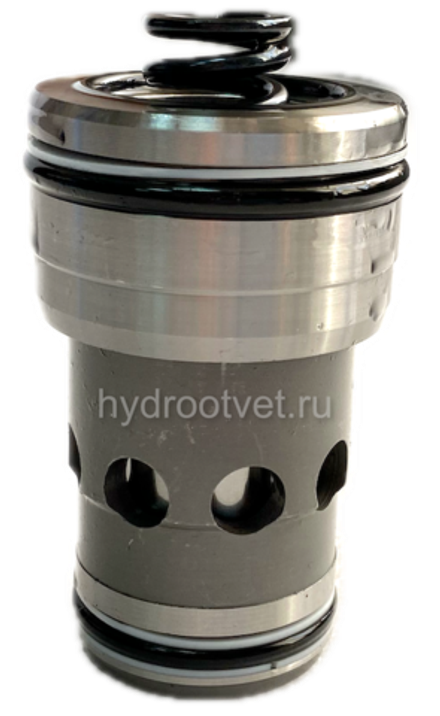

| R901181913 | LC25DB40A7X/V | R900911571 | LC16DB00D7X/ | R900943287 | LC16DB00D7X/V | R900911570 | LC16DB00E7X/ |
