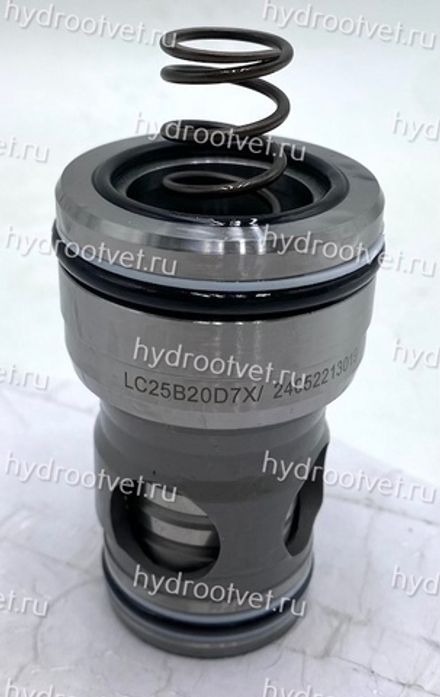

LC картридж - предохранительные клапаны

Встраиваемые клапаны типа LC..DB применяются для установки в гидроблок по стандарту DlN ISO 7368. При помощи данных логических клапанов реализуются различные функции управления потоком рабочей жидкости по давлению (клапаны давления). Встраиваемые клапаны LC..DB применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотные клапаны управления (золотниковые или седельные распределители, пропорциональные предохранительные клапаны) Ду6. Реализация гидросхем с применением логических элементов LC экономически целесообразна при расходах пропорциональных Ду16 и выше.

Типоразмер 16 - 100
Серия изделия 7X
Макс. рабочее давление 420 бар
Максимальный расход: 7000 л/мин

Открыть PDF Подробнее о товаре

Результаты

LC63DB40D7X/ - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, D = седельно-золотниковый без демпфера, уплотнение NBR

Фото LC63DB40D7X/ - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, D = седельно-золотниковый без демпфера, уплотнение NBR

Под заказ - 01.01.2027

37 422 ₽

Цена с НДС

Под заказ: 01.01.2027

Альтернатива Бренду

Bosch Rexroth

Взаимозаменяем с:

R900938069

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Срок поставки, если нет на складе

69 дней

LC63DB40D7X/V - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, D = седельно-золотниковый без демпфера, уплотнение V = FKM

Фото LC63DB40D7X/V - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, D = седельно-золотниковый без демпфера, уплотнение V = FKM

Под заказ - 01.01.2027

40 419 ₽

Цена с НДС

Под заказ: 01.01.2027

Альтернатива Бренду

Bosch Rexroth

Взаимозаменяем с:

R900969069

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Срок поставки, если нет на складе

69 дней

LC63DB40E7X/ - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, E = седельный без демпфера, уплотнение NBR

Фото LC63DB40E7X/ - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, E = седельный без демпфера, уплотнение NBR

Под заказ - 01.01.2027

37 422 ₽

Цена с НДС

Под заказ: 01.01.2027

Альтернатива Бренду

Bosch Rexroth

Взаимозаменяем с:

R900938070

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Срок поставки, если нет на складе

69 дней

LC63DB40E7X/V - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, E = седельный без демпфера, уплотнение V = FKM

Фото LC63DB40E7X/V - Логический клапан (патрон) Ду63, функция - предохранительный клапан давления, давление открытия 4 бар, E = седельный без демпфера, уплотнение V = FKM

Под заказ - 01.01.2027

40 419 ₽

Цена с НДС

Под заказ: 01.01.2027

Альтернатива Бренду

Bosch Rexroth

Взаимозаменяем с:

R900962519

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Срок поставки, если нет на складе

69 дней

1 2

Подробнее о товаре

Описание

Особенности

седельный или золотниковй тип клапана
с демпфером или без него
4 различных пружины - давление открытия
различные величины настройки давления

Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Доспускается применение пилотного пропорционального клапана давления DBET.

Общие положения

2-линейные встроенные клапаны непрямого действия имеют седельную или золотниковую конструкцию. Основной клапан, управляющий большой мощностью, встраиваетсяв гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2). Клапан предуправления (4) с электропропорционально йили ручной регулировкой встраивается в управляющую головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340.Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.

Принцип работы и конструктивная схема

Функция предохранительного клапана

Тип LFA..DB... Встроенный клапан тип LC..DB...

Встроенный клапан (1) в функции предохранительного — седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует на клапан (3) со стороны пружины. При давлении в А ниже настройки предохранительного клапана (4) клапан (3)закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давление в канале А в соответствии с характеристикой расход-давление.

Функции редукционного клапана

1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..

Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытия управляющего клапана появляется разность давлений, золотник (1) перемещается вверх и рост давления в А ограничивается.

2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...

В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). От канала А через дроссель и открытый редукционный клапан в канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. При установке распределителя реализуется дополнительная функция запорного клапана (типа LFA..DRW...).

Подробнее

Свернуть

Код заказа

Подробнее

Свернуть

Технические характеристики

Технические данные
Рабочая жидкость		минеральное масло (HL, HLP) по DIN 51 524
Температура рабочей жидкости	°C	- 30 до + 80 с уплотнениями NBR
		- 20 до + 80 с уплотнениями FKM
Вязкость	сСт	от 2,8 до 380
Чистота рабочей жидкости		макс. допустимая загрязненность раб. жидк. по NAS 1638:класс 9. Рекомендуется соответствующий фильтр с коэффициентом фильтрации в₁₀ >75.

2-линейный встроенный клапан
Максимальное рабочее давление - A и B	бар	420
Максимальный расход (рекомендованный)		NG16	NG25	NG32	NG40	NG50	NG63
- седельный клапан E и A	л/мин	300	450	600	1000	1600	2500
- золотниковый клапан D и B	л/мин	175	300	450	700	1400	1750

Подробнее

Свернуть

Графики

Характеристики измерены при отдельном сливе без противодавления. При внутреннем сливе управляющего потока входное давление увеличивается на величину противодавления на присоединении В.

Характеристики: номинальный размер 16 (измерены при v = 41 mm²/s и to = 50 °C)

Ручная настройка давления. Тип LFA 16 DB... и Тип LFA 16 DBW...

Ручная настройка давления. Тип LFA 25 DB... и Тип LFA 25 DBW...

Ручная настройка давления. Тип LFA 32 DB... и Тип LFA 32 DBW...

Ручная настройка давления. Тип LFA 40 DB... и Тип LFA 16 DBW...

Ручная настройка давления. Тип LFA 50 DB... и Тип LFA 50 DBW...

Ручная настройка давления. Тип LFA 63 DB... и Тип LFA 63 DBW...

Подробнее

Свернуть

Размеры, мм

1. Глубина сопряжения

2. Контролируемый размер

3. При других размерах отверстия B, чем ⌀D3, расстояние от стыковой поверхности до оси отверстия необходимо пересчитать.

4. Отверстие В может быть смещено вокруг оси отверстия А. При этом необходимо следить за тем, чтобы не были нарушены каналы управления и крепёжные отверстия.

5. Отверстия под фиксирующий штифт.

6. К расположению отверстий ном.разм.16: Размер L1 (ось сверлений x-y) при пристыкованном распределителе составляет 80 мм.

7. При ⌀ < 45 мм допускается подгонка H8!

Гнездо и расположение отверстий по DIN ISO 7368 (мм)

Ном.раз	16	25	32	40	50	63
⌀ D1	32	45	60	75	90	120
⌀ D2	16	25	32	40	50	63
⌀ D3	16	25	32	40	50	63
*(⌀ D3)**	25	32	40	50	63	80
⌀ D4	25	34	45	55	68	90
⌀ D5	М8	М12	М16	М20	М20	М30
⌀ D6 ¹⁾	4	6	8	10	10	12
⌀ D7	4	6	6	6	8	8
H1	34	44	52	64	72	95
*(H1)**	29,5	40,5	48	59	65,5	86,5
H2	56	72	85	105	122	155
H3	43	58	70	87	100	130
H4	20	25	35	45	45	65
H5	11	12	13	15	17	20
H6	2	2,5	2,5	3	3	4
H7	20	30	30	30	35	40
H8	2	2,5	2,5	3	4	4
H9	0,5	1	1,5	2,5	2,5	3
L1	65/80	85	102	125	140	180
L2	46	58	70	85	100	125
L3	23	29	35	42,5	50	62,5
L4	25	33	41	50	58	75
L5	10,5	16	17	23	30	38
W	0,05	0,05	0,1	0,1	0,1	0,2

¹⁾ Максимальный размер

Подробнее

Свернуть

Видео в категории

Подробнее

Свернуть

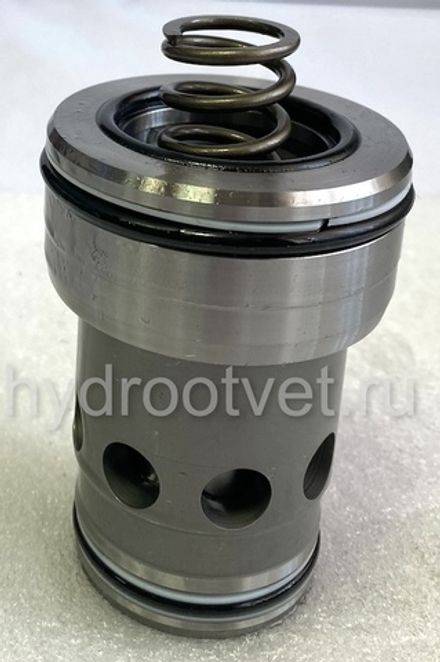

Фото

Подробнее

Свернуть

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth LC..DB (предохранительные клапаны), аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900938072	LC63DR80E7X/	R900938018	LC40DR40E7X/	R901007178	LC32DB40E7X/-135	R900912552	LC25DB20D7X/
R900716206	LC63DR450E7X/-123	R900747869	LC40DR20E7X/V	R900919236	LC32DB40E7X/-004	R900935369	LC25DB20B7X/
R900962622	LC63DR40E7X/V	R900938015	LC40DR20E7X/	R900910773	LC32DB40E7X/	R901009890	LC25DB20A7X/V
R900938071	LC63DR40E7X/	R900978629	LC40DB80E7X/-104	R900959460	LC32DB40D7X/V	R900933726	LC25DB20A7X/
R901027725	LC63DR20E7X/	R900957493	LC40DB80D7X/	R900926264	LC32DB40D7X/-004	R900936410	LC25DB10E7X/
R900715325	LC63DB80E7X/	R900961711	LC40DB40E7X/V-104	R900912557	LC32DB40D7X/	R900972695	LC25DB05E7X/A40
R901049513	LC63DB40E7X/-141	R900956444	LC40DB40E7X/V	R900936755	LC32DB40D6X/-018	R900912548	LC25DB05E7X/
R900960305	LC63DB40E7X/-104	R901078361	LC40DB40E7X/A12	R901004979	LC32DB40B7X/V	R900912553	LC25DB05D7X/
R900938070	LC63DB40E7X/	R900956173	LC40DB40E7X/A08	R900905305	LC32DB40A7X/	R900938169	LC25DB05A7X/
R900969069	LC63DB40D7X/V	R901124133	LC40DB40E7X/-135	R901091208	LC32DB30D7X/	R900911572	LC25DB00E7X/
R900965821	LC63DB40D7X/-004	R900947917	LC40DB40E7X/-104	R901019859	LC32DB30A7X/	R900911573	LC25DB00D7X/
R900938069	LC63DB40D7X/	R900927969	LC40DB40E7X/	R900934507	LC32DB20E7X/V	R900708258	LC16DR80E7X/V
R900747087	LC63DB40A7X/	R900958817	LC40DB40D7X/V	R900912543	LC32DB20E7X/	R900927849	LC16DR80E7X/
R900730774	LC63DB20E7X/V	R900729507	LC40DB40D7X/-136	R900940130	LC32DB20D7X/V	R900734958	LC16DR50E7X/
R900959802	LC63DB20E7X/-104	R900942878	LC40DB40D7X/-004	R900912556	LC32DB20D7X/	R900946269	LC16DR40E7X/V
R900938068	LC63DB20E7X/	R900938014	LC40DB40D7X/	R900967623	LC32DB20B7X/	R901075569	LC16DR40E7X/A06
R901090510	LC63DB20D7X/V	R901097693	LC40DB40A7X/-104	R901053025	LC32DB20A7X/V	R900912560	LC16DR40E7X/
R900955777	LC63DB20D7X/	R900938013	LC40DB40A7X/	R900933535	LC32DB20A7X/	R900734961	LC16DR40D6X/-028
R901049773	LC63DB20A7X/	R901200472	LC40DB30D7X/	R900958822	LC32DB10E7X/	R900912559	LC16DR20E7X/
R900938066	LC63DB00E7X/	R900957978	LC40DB20E7X/V	R900958823	LC32DB10A7X/	R900938331	LC16DR00E7X/
R900938053	LC50DR80E7X/	R900957306	LC40DB20E7X/-104	R900912551	LC32DB05E7X/	R900911567	LC16DB80E7X/
R900938052	LC50DR40E7X/	R900938012	LC40DB20E7X/	R900912554	LC32DB05D7X/	R900942752	LC16DB80D7X/
R901136865	LC50DR40D6X/-174	R900705728	LC40DB20D7X/V	R900950751	LC32DB05A7X/	R900969502	LC16DB80B7X/
R900967554	LC50DR40D6X/-074	R900928821	LC40DB20D7X/	R900932339	LC32DB00E7X/	R901075571	LC16DB80A7X/
R900938048	LC50DR20E7X/	R900956858	LC40DB20B7X/	R900932338	LC32DB00D7X/	R901064691	LC16DB50E7X/-004
R900972468	LC50DR00E7X/	R901201685	LC40DB20A7X/V	R900930118	LC25DR80E7X/	R900717926	LC16DB50E7X/
R900712912	LC50DB80D7X/	R900956613	LC40DB20A7X/	R900928810	LC25DR50E7X/	R900249563	LC16DB50D7X/
R900969688	LC50DB40E7X/V	R900705729	LC40DB05E7X/V	R901016167	LC25DR40E7X/V	R900723985	LC16DB40E7X/V-004
R900947912	LC50DB40E7X/-104	R900956113	LC40DB05E7X/-042	R900912561	LC25DR40E7X/	R900934009	LC16DB40E7X/V
R900938041	LC50DB40E7X/	R900938011	LC40DB05E7X/	R900248354	LC25DR30E7X/	R900927483	LC16DB40E7X/-004
R900706552	LC50DB40D7X/V	R900972944	LC40DB05D7X/	R900912558	LC25DR20E7X/	R900912532	LC16DB40E7X/
R900946636	LC50DB40D7X/-004	R900960808	LC40DB05A7X/	R900933141	LC25DB80E7X/	R900942747	LC16DB40D7X/V
R900938040	LC50DB40D7X/	R901127660	LC40DB02A7X/	R901014656	LC25DB80D7X/	R900912547	LC16DB40D7X/
R900716468	LC50DB40A7X/	R900938010	LC40DB00E7X/	R900975140	LC25DB50E7X/	R901190282	LC16DB40B7X/V
R900970136	LC50DB20E7X/V	R900927773	LC32DR80E7X/	R900942172	LC25DB50D7X/-004	R900975039	LC16DB40A7X/V
R900957791	LC50DB20E7X/-104	R900930347	LC32DR50E7X/	R901115211	LC25DB50A7X/	R901149843	LC16DB30E7X/V
R900938039	LC50DB20E7X/	R900970900	LC32DR450E7X/-123	R901115983	LC25DB40E7X/V-004	R900924259	LC16DB30E7X/
R901039215	LC50DB20D7X/V	R901008659	LC32DR40E7X/V	R900928560	LC25DB40E7X/V	R900968836	LC16DB30D7X/
R900938038	LC50DB20D7X/	R900912563	LC32DR40E7X/	R900770703	LC25DB40E7X/-010	R901187426	LC16DB30A7X/V
R900977573	LC50DB20B7X/	R901109363	LC32DR30E7X/	R900919234	LC25DB40E7X/-004	R900927154	LC16DB30A7X/
R900938037	LC50DB20A7X/	R900619163	LC32DR20E7X/V	R900912550	LC25DB40E7X/	R900932074	LC16DB20E7X/V
R900967789	LC50DB10E7X/	R900912562	LC32DR20E7X/	R900966463	LC25DB40D7X/V	R900912531	LC16DB20E7X/
R900958762	LC50DB10D7X/	R901191680	LC32DR05E7X/	R900938804	LC25DB40D7X/A10	R900972471	LC16DB20D7X/V
R900760168	LC50DB05E7X/	R900956642	LC32DR00E7X/	R900919723	LC25DB40D7X/-004	R900912546	LC16DB20D7X/
R900938036	LC50DB00E7X/	R900950272	LC32DB80E7X/	R900912555	LC25DB40D7X/	R900926012	LC16DB20B7X/
R901092917	LC50DB00D7X/	R900947992	LC32DB80A7X/	R900905304	LC25DB40A7X/	R900911414	LC16DB20A7X/
R900938019	LC40DR80E7X/	R900947666	LC32DB50E7X/	R900248353	LC25DB30D7X/	R900774985	LC16DB10E7X/
R900752678	LC40DR550E7X/-123	R901079561	LC32DB50D7X/V	R900935962	LC25DB20E7X/V	R900920199	LC16DB10D7X/
R900979749	LC40DR450E7X/-123	R900968858	LC32DB40E7X/V-004	R900912549	LC25DB20E7X/	R900912524	LC16DB05E7X/
R900969737	LC40DR40E7X/V	R900929931	LC32DB40E7X/V	R900972938	LC25DB20D7X/V	R900945376	LC16DB05B7X/
R901181913	LC25DB40A7X/V	R900911571	LC16DB00D7X/	R900943287	LC16DB00D7X/V	R900911570	LC16DB00E7X/
R900962519	LC63DB40E7X/V
