Система контроля осцилляции кристаллизатора

Новейшая отечественная отраслевая разработка в области мониторинга МНЛЗ.

Система измерения осцилляции кристаллизатора для контроля и настройки механизма качания

• Система предназначена для прецизионной проверки работы механизма качания и оценки перемещения в 3 направлениях.
• Система автоматически оценивает отклонения от заданного по каждому направлению (X-Y-Z) в отдельности и совместно.
• Оценка  достигается посредством преобразования сигнала ускорения по горизонтальному направлению (X-, Y-оси) и вертикальному качанию (Z-ось). Данные измерений  анализируются и сохраняются в памяти средства отображения информации, визуализируются на экране и выводятся в качестве отчета на печать.
• Система оборудована измерительным и аналитическим программным обеспечением, системой визуализации, имеет возможность вывести результаты измерений на печать, согласно требованиям Заказчика.

Результаты испытаний образцов

• Точность измерений превышает импортные аналоги и составляет менее 0,05 мм по каждой оси.
• Алгоритмы автоматического нивелирования успешно справляются с возникающими посторонними шумами и вибрациями реальных систем.
• Система справляется с отклонением по оcи Z до 15°
• Постоянный магнит крепления не влияет на измерения.

Что обеспечивает данная система обеспечивает для МНЛЗ?

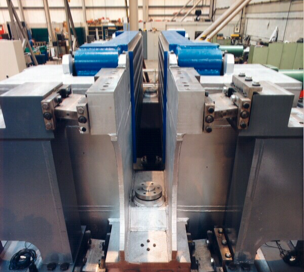

• Точное измерение траектории движения кристаллизатора с автоматической привязкой осей к гравитационному полю земли и зеркалу металла.
• Оценку изменения трения в системе.
• Снижение вероятности прихвата корки к стенке.
• Улучшение качества слитка.
• Оценку времени опережения кристаллизатора.
• Снижение риска прорыва.
• Привязку дефектов к архивным данным работы кристаллизатора (опция).

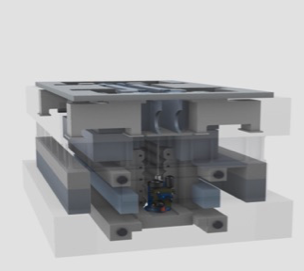

• Установка нескольких датчиков позволяет контролировать сложные конструкции слябовых машин и синхронизацию осей гидроприводов (опция).
• Возможен непрерывный онлайн мониторинг параметров качания и обнаружение отклонений от заданной траектории (по запросу).

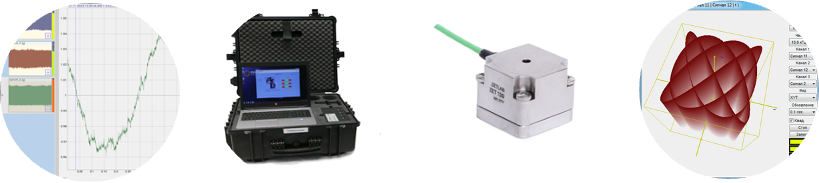

Из чего состоит система контроля качения кристаллизатора?

• Датчиков - трехкомпонентных вибропреобразователей с кабелями и разъёмами,
• Программно-аппаратного комплекса сбора и анализа данных,
• Системы визуализации и формирования отчётов.

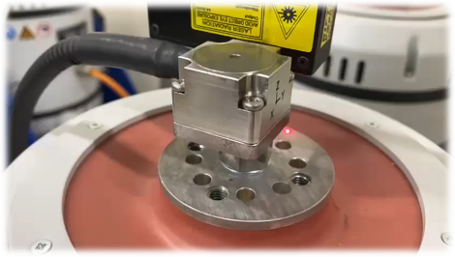

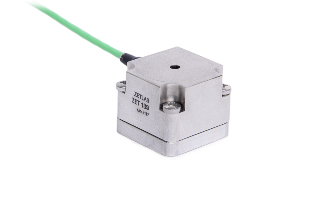

Описание основного датчика системы контроля параметров кристаллизатора

• Датчик – трехкомпонентный вибропреобразователь для измерения вибрационных характеристик промышленного оборудования.
• Специальный частотный диапазон чувствительного элемента позволяет производить точные измерения  в режимах работы кристаллизаторов.
• Защищённый промышленный кабель необходимой длины.
• Предназначен для непрерывного контроля состояния оборудования и выявления преждевременных неисправностей.
• Различные способы крепления, в том числе мгновенная установка на магнитной опоре.
• Возможность установки 2 датчиков и более.
• Датчики устанавливаются непосредственно на объекте мониторинга и объединяются в измерительные линии. Компактное исполнение позволяет осуществлять контроль вибрации оборудования в наиболее труднодоступных точках
• Первичная поверка, реестр средств измерений (по запросу)
• Полная сервисная и метрологическая поддержка.

Описание программного обеспечения системы мониторинга осцилляции кристаллизатора УНРС

• Стандартный набор функций измерений для кристаллизатора доступен в базовой комплектации.

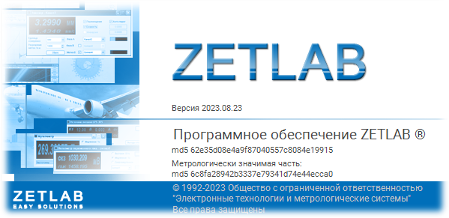

• Программное обеспечение ZETLAB ANALIZ входит в комплект. Программа-прибор позволяет приступить к процессу измерений сразу же после подключения.

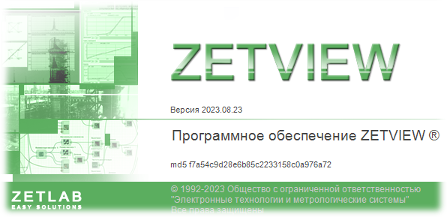

• SCADA система ZETVIEW представляет собой высокоэффективную среду графического программирования.
• Гибкая система SCADA позволяет вносить изменения и расширять функционал по требованию заказчика с минимальными затратами.
• Онлайн поддержка. Обновление ПО.

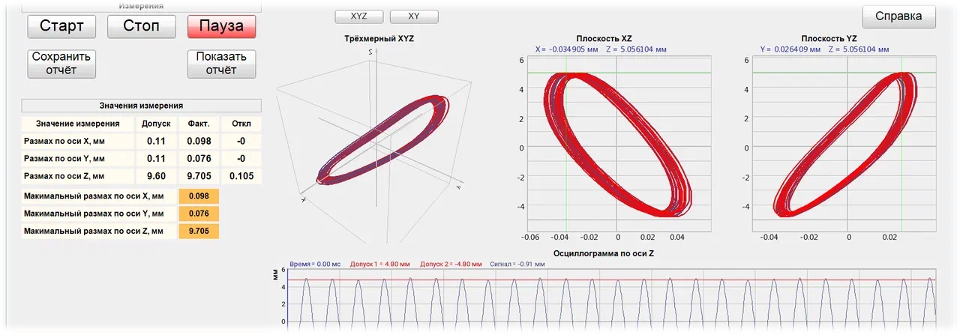

Пример режима снятия замера и отчёта системы контроля качания

Заказчик получает возможность задавать необходимые контрольные  параметры в программе для отслеживания отклонений,  визуализировать, сравнивать и анализировать отчеты.

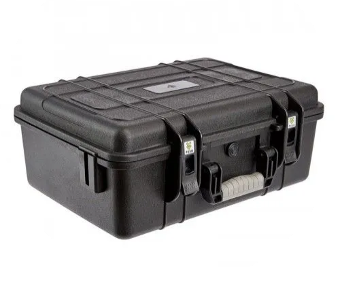

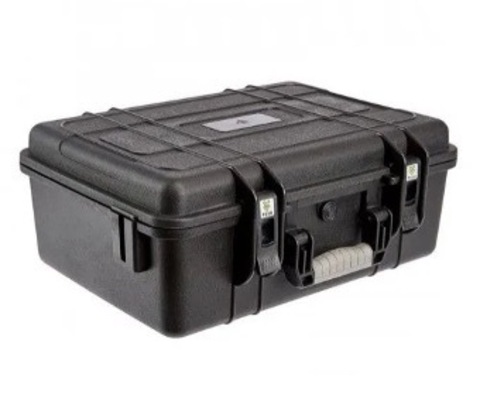

Преимущества портативной версии системы контроля качания кристаллизатора:

• Минимальные инвестиции: одно приспособление –лаборатория  для множества задач, машин и точек контроля.
• Система автономна по питанию и не требует подключения к сети во время измерений.
• Один замер – и все проблемы МНЛЗ как на ладони – гидравлика, АСУ, синхронизация, механика, трение, вибрации, прочность и усталость конструкций и так далее.
• Измерения могут быть сохранены для постобработки в условиях лаборатории.
• Благодаря простоте применения и своевременному распознаванию источника проблем с механизмом качания уменьшается количество претензий по качеству ремонтов и производимой продукции.
• Простой заказ и возможность конфигурации «под себя».
• Быстрое изготовление и поставка системы и её компонентов.

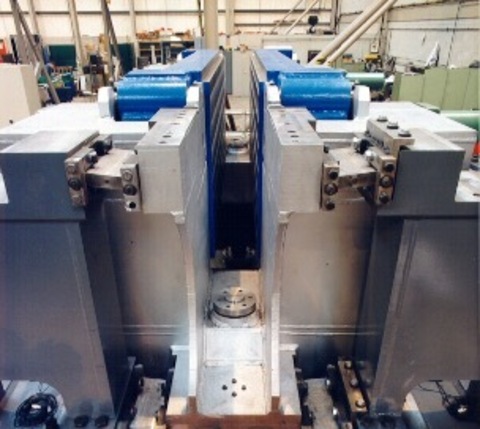

Преимущества основной стационарной СИСТЕМЫ контроля параметров качания кристаллизатора:

• Высокая точность
• Не требуется длительная настройка, калибровка и нивелирование приборов перед замером.
• Моментальная фиксация датчика на контрольной поверхности магнитом.
• Система автоматически контролирует отклонения в каждом цикле качания и при возникновении отклонений выдаёт сообщения.
• 3-х мерная визуализация движения.
• Различные режимы отображения для удобства и качества исследований, включая режим осциллоскопа и средних значений.
• Система кроме функций контроля качания кристаллизатора представляет собой мощную измерительную лабораторию, позволяющую производить широкий спектр исследований конструкций и механизмов в области вибродиагностики.
