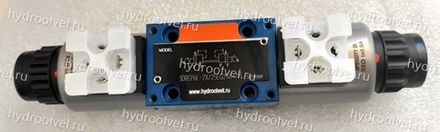

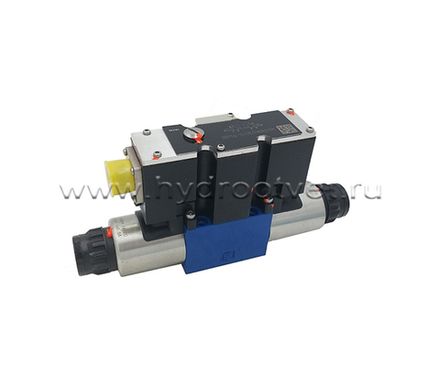

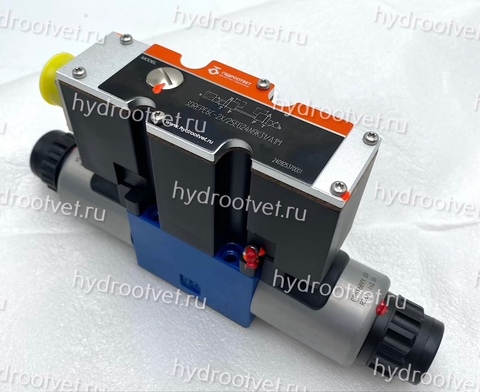

3DREP - Пропорциональный редукционный клапан Ду 6 трехлинейный (пилот) без и со встроенным усилителем

Клапан давления 3DREP (3DREP6E) является редукционный трехлинейным клапаном с пропорциональным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. 3DREP (3DREP6E) применяется в качестве пилотного клапана пропорционального распределителя 4WRZE (без обратной связи). Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.

Скачать оригинальный каталог 3DREP      Подробное описание 3DREP

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 100 бар
Максимальный расход: 15 л/мин

Конфигуратор
Усилитель (OBE)
Схема
Макс. давление регулировки, бар
Сбросить

Особенности:

  • Клапаны пропорционального регулирования прямого управления для регулирования давления и направления объемного расхода
  • Управляются пропорциональными электромагнитами с центральной резьбой и съемной катушкой
  • Для установки на плите: схема расположения монтажных отверстий согласно DIN 24 340, части 2, форме A, ISO 4401 и CETOP-RP121H
  • Ручное дублирование, на выбор
  • Золотник, центрируемый пружинами
  • Тип 3DREPE со встроенными электронными устройствами управления, интерфейс A1
  • Внешние управляющие электронные устройства для типа 3DREP: заказываются отдельно.

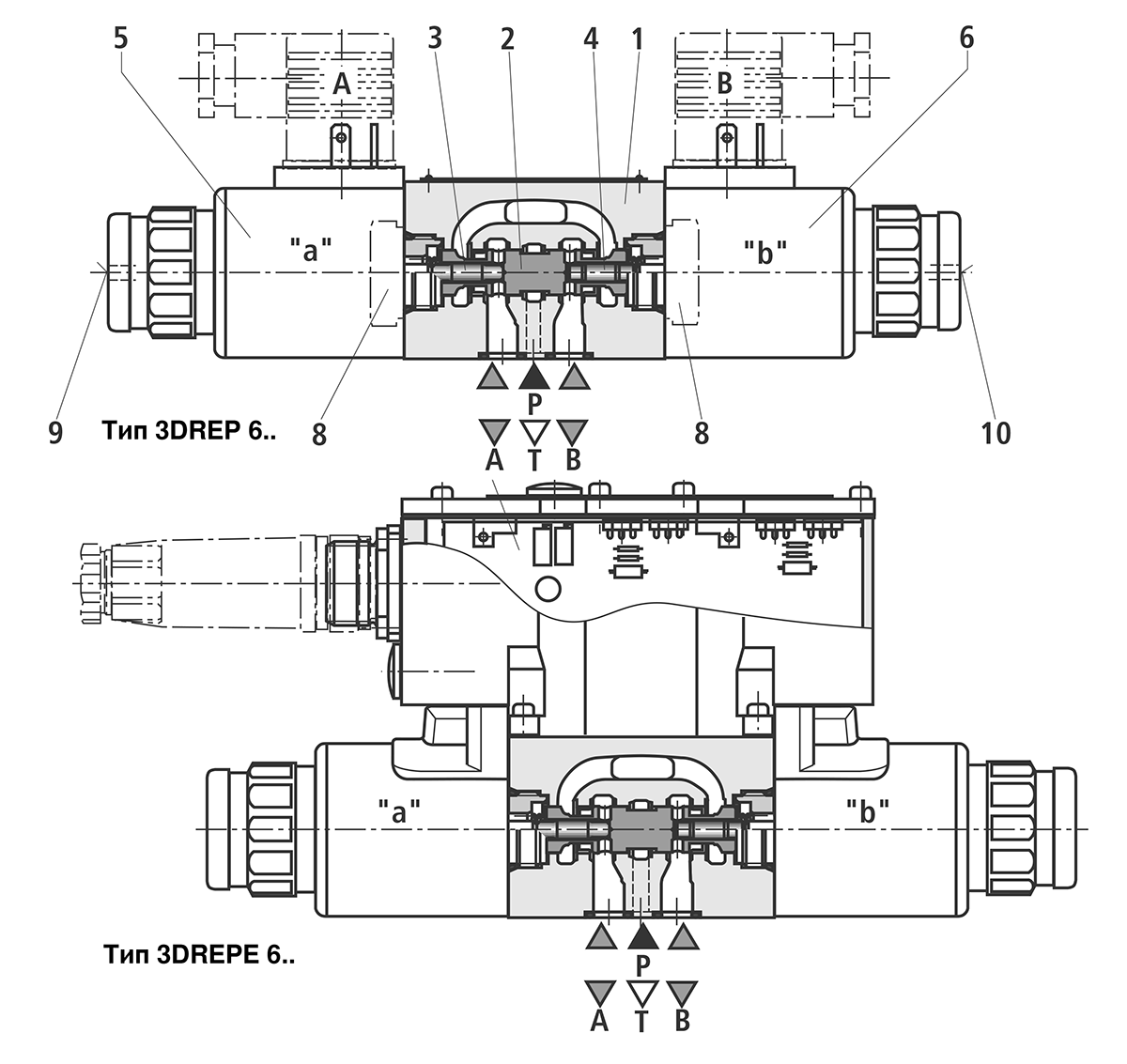

Принцип действия и конструктивная схема

3-линейный редукционный клапан типа 3DREP 6.. управляется пропорциональными электромагнитами прямого управления. Он служит для преобразования электрических входных сигналов в пропорциональный выходной сигнал давления.

Пропорциональные электромагниты являются регулируемыми, работающими в масле электромагнитами постоянного тока со съемной катушкой. Управление магнитами осуществляется на выбор с помощью внешних управляющих электронных устройств (типа 3DREP) или встроенных управляющих электронных устройств (типа 3DREPE).

Клапан состоит главным образом из следующих компонентов:

  • корпус (1) с контактной поверхностью
  • золотник (2) с мерной колбой давления (3 и 4)
  • электромагниты (5 и 6) с центральной резьбой
  • на выбор – встроенные электронные устройства управления (7)
Принцип действия:
  • При отключенных электромагнитах (5 и 6) – центрование золотника (2) посредством прижимных пружин
  • Прямое управление золотником (2) путем возбуждения одного из пропорциональных электромагнитов, например электромагнита “a” (5)

- Смещение мерной колбы давления (3) и золотника (2) вправо пропорционально электрическому входному сигналу
- Соединение P с B и A с T посредством поперечного сечения в форме затвора с прогрессивной характеристикой потока

  • Отключение электромагнитов (5)

-Золотники (2) возвращаются обратно в центральное положение прижимной пружиной

В центральном положении каналы A и B к T открываются, т. е. рабочая жидкость может беспрепятственно перетекать в гидробак.

На выбор один из механизмов ручного дублирования (9 и 10) может перемещать золотник (2) без возбуждения электромагнита.

Внимание! Самопроизвольная инициация аварийного механизма приводит к бесконтрольным движениям машины!

Клапан с 2 положения

(Тип 3DREP..A… или 3DREP..B…)

Функция этого набора встраиваемых клапанов в целом соответствует функции клапана с 3 положениями контактов. Однако 2-позиционные гидрораспределители оснащаются только электромагнитом “a” (5) или “b” (6). Вместо 2 пропорциональных электромагнитов установлена заглушка (8).

Указание. Не допускается отсутствие масла в сливном канале гидросистемы. При соответствующих условиях монтажа необходимо установить подпорный клапан (подпор прибл. 2 бар).

Описание

Особенности:

  • Клапаны пропорционального регулирования прямого управления для регулирования давления и направления объемного расхода
  • Управляются пропорциональными электромагнитами с центральной резьбой и съемной катушкой
  • Для установки на плите: схема расположения монтажных отверстий согласно DIN 24 340, части 2, форме A, ISO 4401 и CETOP-RP121H
  • Ручное дублирование, на выбор
  • Золотник, центрируемый пружинами
  • Тип 3DREPE со встроенными электронными устройствами управления, интерфейс A1
  • Внешние управляющие электронные устройства для типа 3DREP: заказываются отдельно.

Принцип действия и конструктивная схема

3-линейный редукционный клапан типа 3DREP 6.. управляется пропорциональными электромагнитами прямого управления. Он служит для преобразования электрических входных сигналов в пропорциональный выходной сигнал давления.

Пропорциональные электромагниты являются регулируемыми, работающими в масле электромагнитами постоянного тока со съемной катушкой. Управление магнитами осуществляется на выбор с помощью внешних управляющих электронных устройств (типа 3DREP) или встроенных управляющих электронных устройств (типа 3DREPE).

Клапан состоит главным образом из следующих компонентов:

  • корпус (1) с контактной поверхностью
  • золотник (2) с мерной колбой давления (3 и 4)
  • электромагниты (5 и 6) с центральной резьбой
  • на выбор – встроенные электронные устройства управления (7)
Принцип действия:
  • При отключенных электромагнитах (5 и 6) – центрование золотника (2) посредством прижимных пружин
  • Прямое управление золотником (2) путем возбуждения одного из пропорциональных электромагнитов, например электромагнита “a” (5)

- Смещение мерной колбы давления (3) и золотника (2) вправо пропорционально электрическому входному сигналу
- Соединение P с B и A с T посредством поперечного сечения в форме затвора с прогрессивной характеристикой потока

  • Отключение электромагнитов (5)

-Золотники (2) возвращаются обратно в центральное положение прижимной пружиной

В центральном положении каналы A и B к T открываются, т. е. рабочая жидкость может беспрепятственно перетекать в гидробак.

На выбор один из механизмов ручного дублирования (9 и 10) может перемещать золотник (2) без возбуждения электромагнита.

Внимание! Самопроизвольная инициация аварийного механизма приводит к бесконтрольным движениям машины!

Клапан с 2 положения

(Тип 3DREP..A… или 3DREP..B…)

Функция этого набора встраиваемых клапанов в целом соответствует функции клапана с 3 положениями контактов. Однако 2-позиционные гидрораспределители оснащаются только электромагнитом “a” (5) или “b” (6). Вместо 2 пропорциональных электромагнитов установлена заглушка (8).

Указание. Не допускается отсутствие масла в сливном канале гидросистемы. При соответствующих условиях монтажа необходимо установить подпорный клапан (подпор прибл. 2 бар).

Код заказа

Технические характеристики
 Общие
Тип клапана 3DREP 3DREPE
Положение при монтаже произвольное, предпочтительно горизонтальное
Диапазон температур хранения                                                     °C от – 20 до + 80
Диапазон температур окружающей среды                                                          °C от – 20 до + 70 от –20 до + 50
Масса                                                          кг 2,0 2,2
Гидравлика
Диапазон рабочего давления Порт P бар бар бар 20-100 для ступени давления 16 30-100 для ступени давления 25 50-100 для ступени давления 45
Порт T бар от 0 до 30
Макс. объемный расход л/мин15 (∆p = 50 бар)
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51 524 Прочие рабочие жидкости по запросу!
Диапазон температур рабочей жидкости °C от –20 до +80 (предпочтительно от +40 до +50)
Диапазон вязкости мм2/с 20-380 (предпочтительно 30-46)
Класс чистоты согласно коду ISO Максимально допустимая степень загрязнения рабочей жидкости согласно ISO 4406, классу 17/15/12 1)
Гистерезис                                                       % ≤ 5
Точность воспроизведения                                              % ≤ 1
Порог чувствительности                                              % ≤ 0,5
Зона разбросов                                                       % ≤ 1

1) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает вероятность повреждений и продлевает срок службы компонентов. При выборе фильтров см. каталоги RD 50 070, RD 50 076 и RD 50 081.

2) не входит в поставку

Электрика, электромагнит
Тип клапана 3DREP 3DREPE
Вид напряжения Напряжение постоянного тока
Тип сигнала аналоговый
Сигнал заданной величины                                    Потенциальный вход A1 V ± 10
Макс. ток каждого магнита                                         A 1,5 2,5
Сопротивление катушки электромагнита Значение в холодном состоянии при 20°C                                         Ω   4,8   2
  Макс. значение в теплом состоянии                               Ω 7,2 3
Продолжительность включения                                       % 100
Температура катушки                                        °C не более 150
Электрический порт 3DREP с приборным штекером согласно DIN EN 175 301-803
Разъем согласно DIN EN 175 301-803 2)
3DREPE с приборным штекером согласно E DIN 43 563-AM6-3
Разъем E DIN 43 563-BF6-3/Pg11 2)
Степень защиты согласно DIN EN 60 529/VDE 0470, части 1 IP65 с установленным и фиксированным разъемом
Электрика, управляющие электронные устройства
Встроенные, управляющие электронные устройства типа 3DREPE встроены в клапан, см. схему
Питающее напряжение: Номинальное напряжение В постоянного тока   24
нижнее предельное значение                  V 19
верхнее предельное значение                 V 35
Потребление электроэнергии усилителя Iмакс А 1,8
импульсный ток A 4
Внешние, управляющие электронные устройства при типе 3DREP
Аналоговые усилители в формате еврокарты (заказывается отдельно) с 1 значением времени линейной функции VT- VSPA2-50
Графики

Размеры, мм

Тип 3DREP

  1. Корпус клапана
  2. Шильдик
  3. Пропорциональный электромагнит "a"
  4. Пропорциональный электромагнит "b"
  5. Разъем "A", серый (не входит в поставку)
  6. Разъем "B", черный (не входит в поставку
  7. Одинаковые уплотнительные кольца для каналов A, B, P и T
  8. Скрытое ручное дублирование "N9"
  9. Заглушка для клапанов с 1 электромагнитом (исполнение "A" или "B")
  10. Пространство, необходимое для снятия штекера
  11. Обработанная опорная поверхность клапана, расположение каналов.

Крепежные винты клапана M5 x 50 DIN 912-10.9; MA = 8,9 Нм заказываются отдельно.

Тип 3DREPE

1. Корпус клапана
2. Шильдик
3. Пропорциональный электромагнит "a"
4. Пропорциональный электромагнит "b"
5. Разъем (не входит в поставку)
7. Одинаковые уплотнительные кольца для каналов A, B, P и T
8.1. Скрытое ручное дублирование "N9
9. Заглушка для клапанов с 1 электромагнитом
10. Пространство, необходимое для снятия штекера
11. Обработанная опорная поверхность клапана, расположение портов
12. Встроенные управляющие электронные устройства

Фото

Дополнительно
Электрический порт, разъемы (размеры в мм)

для типа 3DREP (для внешних управляющих электронных устройств – не для исполнения "J" = стойкий к воздействию морской воды)

Штекер в соответствии с DIN EN 175 301-803
Электромагнит a, серый отдельный заказ
Электромагнит b, черный

для типа 3DREPE


Штекер в соответствии с DIN EN 175 201-804
Расположение пинов см. на блок-схеме

Встроенные управляющие электронные устройства при типе 3DREP

Заданная величина:

  • Положительная заданная величина (или 12-20 мА) на D и опорный потенциал на E создают давление в A.
  • Отрицательная заданная величина (или 4-12 мА) на D и опорный потенциал на E создают давление в B.
  • В клапане с 1 электромагнитом на стороне b (исполнение A) имеются положительная заданная величина на D (4-20 мА) и опорный потенциал на E, давление в A, а в клапане с 1 электромагнитом на стороне a (исполнение B) имеются положительная заданная величина на D (4-20 мА) и опорный потенциал на E, давление в B.

Соединительный кабель:

  • Рекомендация: кабель длиной до 25 м типа LiYCY 5 x 0,75 мм2; кабель длиной до 50 м типа LiYCY 5 x 1,0 мм2 Внешний диаметр 6,5-11 мм
  • Экранирование необходимо только со стороны источника питания на PE.
1 Возможные коды и артикулы

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 3DREP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R901411436 3DREP6A-2X/16EG24K4/M-674 R901366934 3DREP6C-2X/16EG24NJK31/M R900717553 3DREPE6A-2X/45EG24K31/A1V
R900954411 3DREP6A-2X/16EG24K4/V R900735026 3DREP6C-2X/25EG24JD/M R901051881 3DREPE6A-2X/45EG24N9K31/A1M
R900974816 3DREP6A-2X/16EG24N9K4/M R900974956 3DREP6C-2X/25EG24JK31/M R900943289 3DREPE6A-2X/45EG24N9K31/A1V
R900967209 3DREP6A-2X/16EG24N9K4/V R961005284 3DREP6C-2X/25EG24JK31/M*ET R900978110 3DREPE6A-2X/45EG24N9K31/F1M
R961005273 3DREP6A-2X/25EG24K4/M*ET R901015797 3DREP6C-2X/25EG24JK31/V R901060430 3DREPE6B-2X/16EG24K31/A1M
R900945686 3DREP6A-2X/25EG24K4/V R961005287 3DREP6C-2X/25EG24JK31/V*ET R900956182 3DREPE6B-2X/25EG24K31/A1M
R961005270 3DREP6A-2X/25EG24K4/V*ET R961005275 3DREP6C-2X/25EG24K4/M*ET R900967160 3DREPE6B-2X/25EG24K31/A1V
R900955803 3DREP6A-2X/25EG24N9K4/M R901195627 3DREP6C-2X/25EG24K4/M-674 R900959338 3DREPE6B-2X/25EG24K31/F1M
R961005276 3DREP6A-2X/25EG24N9K4/M*ET R900932154 3DREP6C-2X/25EG24K4/V R901014844 3DREPE6B-2X/25EG24K31/F1V
R901224634 3DREP6A-2X/25EG24N9K4/M-674 R961005267 3DREP6C-2X/25EG24K4/V*ET R900955862 3DREPE6B-2X/25EG24N9K31/A1M
R901224524 3DREP6A-2X/25EG24N9K4/M-674=TE R901276150 3DREP6C-2X/25EG24K4/V-674 R900931050 3DREPE6B-2X/25EG24N9K31/A1V
R900945801 3DREP6A-2X/25EG24N9K4/V R900754960 3DREP6C-2X/25EG24N5K4/M R901076954 3DREPE6B-2X/25EG24N9K31/F1M
R961005271 3DREP6A-2X/25EG24N9K4/V*ET R961005265 3DREP6C-2X/25EG24N5K4/M*ET R900943943 3DREPE6B-2X/25EG24N9K31/F1V
R901418347 3DREP6A-2X/25EG24N9K4/V-674 R901113735 3DREP6C-2X/25EG24N6JK10/V-899 R901060431 3DREPE6B-2X/45EG24K31/A1M
R901395467 3DREP6A-2X/45EG24JK31/V R961005293 3DREP6C-2X/25EG24N6JK10/V-899*ET R901100346 3DREPE6B-2X/45EG24K31/F1M
R900962045 3DREP6A-2X/45EG24N9K4/M R901047699 3DREP6C-2X/25EG24N6JK31/M R901016018 3DREPE6B-2X/45EG24N9K31/A1M
R901224475 3DREP6A-2X/45EG24N9K4/M-674 R961005291 3DREP6C-2X/25EG24N6JK31/M*ET R900925013 3DREPE6B-2X/45EG24N9K31/A1V
R900617936 3DREP6A-2X/45EG24N9K4/ML R900753106 3DREP6C-2X/25EG24N6K4/M R901312055 3DREPE6B-2X/45EG24N9K31/F1M
R900959129 3DREP6A-2X/45EG24N9K4/V R961005294 3DREP6C-2X/25EG24N9JK10/M-899*ET R901003312 3DREPE6C-2X/16EG24K31/F1M
R901418765 3DREP6A-2X/45EG24N9K4/V-674 R900955887 3DREP6C-2X/25EG24N9K4/M R901003121 3DREPE6C-2X/16EG24K31/F1V
R901323921 3DREP6A-2X/45EG24NJK31/V R961005277 3DREP6C-2X/25EG24N9K4/M*ET R901015676 3DREPE6C-2X/16EG24N9K31/A1M
R901393244 3DREP6A-2X=45EG24N9K4/M R901205987 3DREP6C-2X/25EG24N9K4/M-674 R900700593 3DREPE6C-2X/16EG24N9K31/A1V
R901089114 3DREP6B-2X/16EG24N9K4/M R901368339 3DREP6C-2X/25EG24N9K4/M-977 R900782219 3DREPE6C-2X/16EG24N9K31/F1M
R901244923 3DREP6B-2X/16EG24N9K4/V R900929529 3DREP6C-2X/25EG24N9K4/V R900976079 3DREPE6C-2X/16EG24N9K31/F1V
R900964865 3DREP6B-2X/25EG24K4/M R961005266 3DREP6C-2X/25EG24N9K4/V*ET R901108008 3DREPE6C-2X/16EG24NJK31/F1M
R961005283 3DREP6B-2X/25EG24K4/M*ET R901227875 3DREP6C-2X/25EG24N9K4/V-674 R901212436 3DREPE6C-2X/16EG24NJK31/F1V
R900961227 3DREP6B-2X/25EG24K4/V R961005296 3DREP6C-2X/25EG24N9K4/V-674*ET R901395470 3DREPE6C-2X/25EG24JK31/F1V
R961005281 3DREP6B-2X/25EG24K4/V*ET R900959251 3DREP6C-2X/25EG24NJK31/M R900925527 3DREPE6C-2X/25EG24K31/A1V
R900956636 3DREP6B-2X/25EG24N9K4/M R961005280 3DREP6C-2X/25EG24NJK31/M*ET R900973913 3DREPE6C-2X/25EG24K31/F1M
R961005279 3DREP6B-2X/25EG24N9K4/M*ET R900961820 3DREP6C-2X/25EG24NJK31/V R900955853 3DREPE6C-2X/25EG24K31/F1V
R901195876 3DREP6B-2X/25EG24N9K4/M-674 R961005282 3DREP6C-2X/25EG24NJK31/V*ET R901218809 3DREPE6C-2X/25EG24N6K31/A1M
R961005295 3DREP6B-2X/25EG24N9K4/M-674*ET R900967702 3DREP6C-2X/45EG24JK31/M R900955784 3DREPE6C-2X/25EG24N9K31/A1M
R900947955 3DREP6B-2X/25EG24N9K4/V R901352667 3DREP6C-2X/45EG24K4/V R961005245 3DREPE6C-2X/25EG24N9K31/A1M*ET
R961005272 3DREP6B-2X/25EG24N9K4/V*ET R901412135 3DREP6C-2X/45EG24N5K4/M R900925484 3DREPE6C-2X/25EG24N9K31/A1V
R901058810 3DREP6B-2X/25EG24NJK31/M R900955796 3DREP6C-2X/45EG24N9K4/M R961005248 3DREPE6C-2X/25EG24N9K31/A1V*ET
R961005292 3DREP6B-2X/25EG24NJK31/M*ET R901374904 3DREP6C-2X/45EG24N9K4/M-674 R900958848 3DREPE6C-2X/25EG24N9K31/F1M
R900728553 3DREP6B-2X/45EG24K4/M R900947444 3DREP6C-2X/45EG24N9K4/V R961005244 3DREPE6C-2X/25EG24N9K31/F1M*ET
R901364621 3DREP6B-2X/45EG24K4/M-674 R901298082 3DREP6C-2X/45EG24N9K4/V-674 R900926984 3DREPE6C-2X/25EG24N9K31/F1V
R900713629 3DREP6B-2X/45EG24N9K4/M R901108117 3DREP6C-2X/45EG24NJK31/M R961005247 3DREPE6C-2X/25EG24N9K31/F1V*ET
R901407191 3DREP6B-2X/45EG24N9K4/M-674 R961005286 3DREP6C-2X=25EG24NK4/M-20=PL*ET R900766917 3DREPE6C-2X/25EG24NJK31/A1M
R901077122 3DREP6B-2X/45EG24NJK31/M R961005264 3DREP6C-2X/25EG24N6K4/M*ET R961005249 3DREPE6C-2X/25EG24NJK31/A1M*ET
R961005274 3DREP6C-2X/16EG24K4/M*ET R901045206 3DREPE6A-2X/16EG24K31/F1M R901107152 3DREPE6C-2X/25EG24NJK31/F1M
R900978482 3DREP6C-2X/16EG24K4/V R901013558 3DREPE6A-2X/16EG24N9K31/A1M R900948409 3DREPE6C-2X/25EG24NJK31/F1V
R961005285 3DREP6C-2X/16EG24K4/V*ET R901123196 3DREPE6A-2X/16EG24N9K31/A1V R961005246 3DREPE6C-2X/25EG24NJK31/F1V*ET
R900956100 3DREP6C-2X/16EG24N9K4/M R901418062 3DREPE6A-2X/16EG24N9K31/F1V R901094369 3DREPE6C-2X/45EG24K31/A1V
R961005278 3DREP6C-2X/16EG24N9K4/M*ET R900967164 3DREPE6A-2X/25EG24K31/A1V R900706205 3DREPE6C-2X/45EG24N9K31/A1M
R901279748 3DREP6C-2X/16EG24N9K4/M-674 R901069746 3DREPE6A-2X/25EG24K31/F1M R900963713 3DREPE6C-2X/45EG24N9K31/A1V
R900944231 3DREP6C-2X/16EG24N9K4/V R901010399 3DREPE6A-2X/25EG24N9K31/A1M R901012117 3DREPE6C-2X/45EG24N9K31/F1M
R961005268 3DREP6C-2X/16EG24N9K4/V*ET R900925526 3DREPE6A-2X/25EG24N9K31/A1V R900970698 3DREPE6C-2X/45EG24N9K31/F1V
R961005269 3DREP6C-2X/16EG24N9K4/V-6*ET R901033013 3DREPE6A-2X/25EG24N9K31/F1M R900785794 3DREPE6C-2X/45EG24NJK31/A1M
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
Добавить в корзину
Название товара
100 руб
1 шт.
Перейти в корзину
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
Заказ в один клик

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

С помощью уведомлений о заказе можно не только получать актуальную информацию по заказу, но и иметь быстрый канал связи с магазином
