SAF - Предохранительный блок гидроаккумулятора

Скачать оригинальный каталог S      Подробное описание S на русском

Типоразмер DN10 - DN30
Максимальное давление настройки от 210 до 315 бар
С ручной или электрической разгрузкой
Напряжение электроразгрузки: 24В DC, 110В или 220В AC
Уплотнения: NBR, FKM, EPDM

Конфигуратор
Типоразмер
Разгрузка
Сбросить

Предохранительные блоки SAF предлагаются в трех вариантах: NG10, NG20 и NG32. Они выполняют все ключевые функции для аккумулятора: защищают от избыточного давления, изолируют аккумулятор от системы и обеспечивают его разрядку. При повороте ручки отсечного клапана на 90 градусов аккумулятор быстро изолируется от гидравлики, что может понадобиться для обслуживания или в ситуации аварии. Разобранный аккумулятор разряжается в гидробак через разгрузочный клапан, управляемый вручную или автоматически. В блоках SAF10 и SAF20, при переключении отсечного крана, поток от насоса к аккумулятору прекращается, и тот немедленно разряжается. В ходе переключения отсечного клапана три канала Р, А и Т ненадолго соединяются. Шаровые клапаны должны работать в полностью открытом или закрытом состоянии для предотвращения повреждений уплотнений. Эти предохранительные блоки соответствуют требованиям PED и позволяют легко подключать аккумулятор к системе. Они совместимы с различными типами аккумуляторов и упрощают монтаж и обслуживание, что повышает общую эффективность. Все модули оборудованы резьбовыми отверстиями для манометров, обеспечивая постоянный мониторинг давления.

Описание

Предохранительные блоки SAF предлагаются в трех вариантах: NG10, NG20 и NG32. Они выполняют все ключевые функции для аккумулятора: защищают от избыточного давления, изолируют аккумулятор от системы и обеспечивают его разрядку. При повороте ручки отсечного клапана на 90 градусов аккумулятор быстро изолируется от гидравлики, что может понадобиться для обслуживания или в ситуации аварии. Разобранный аккумулятор разряжается в гидробак через разгрузочный клапан, управляемый вручную или автоматически. В блоках SAF10 и SAF20, при переключении отсечного крана, поток от насоса к аккумулятору прекращается, и тот немедленно разряжается. В ходе переключения отсечного клапана три канала Р, А и Т ненадолго соединяются. Шаровые клапаны должны работать в полностью открытом или закрытом состоянии для предотвращения повреждений уплотнений. Эти предохранительные блоки соответствуют требованиям PED и позволяют легко подключать аккумулятор к системе. Они совместимы с различными типами аккумуляторов и упрощают монтаж и обслуживание, что повышает общую эффективность. Все модули оборудованы резьбовыми отверстиями для манометров, обеспечивая постоянный мониторинг давления.

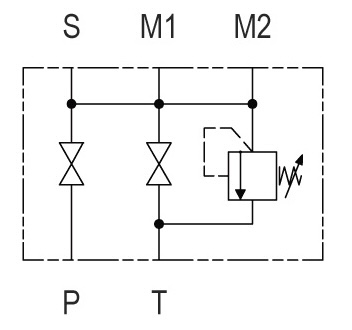

Код заказа

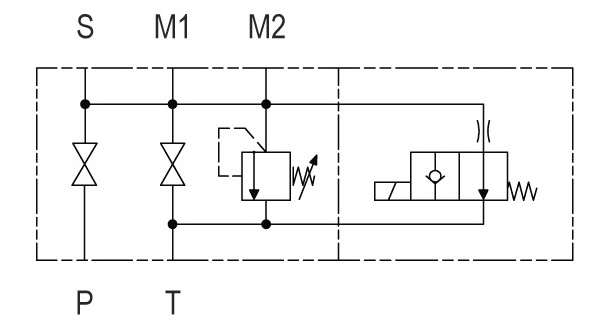

С электрической разгрузкой блок SAF

С ручной разгрузкой блок SAF

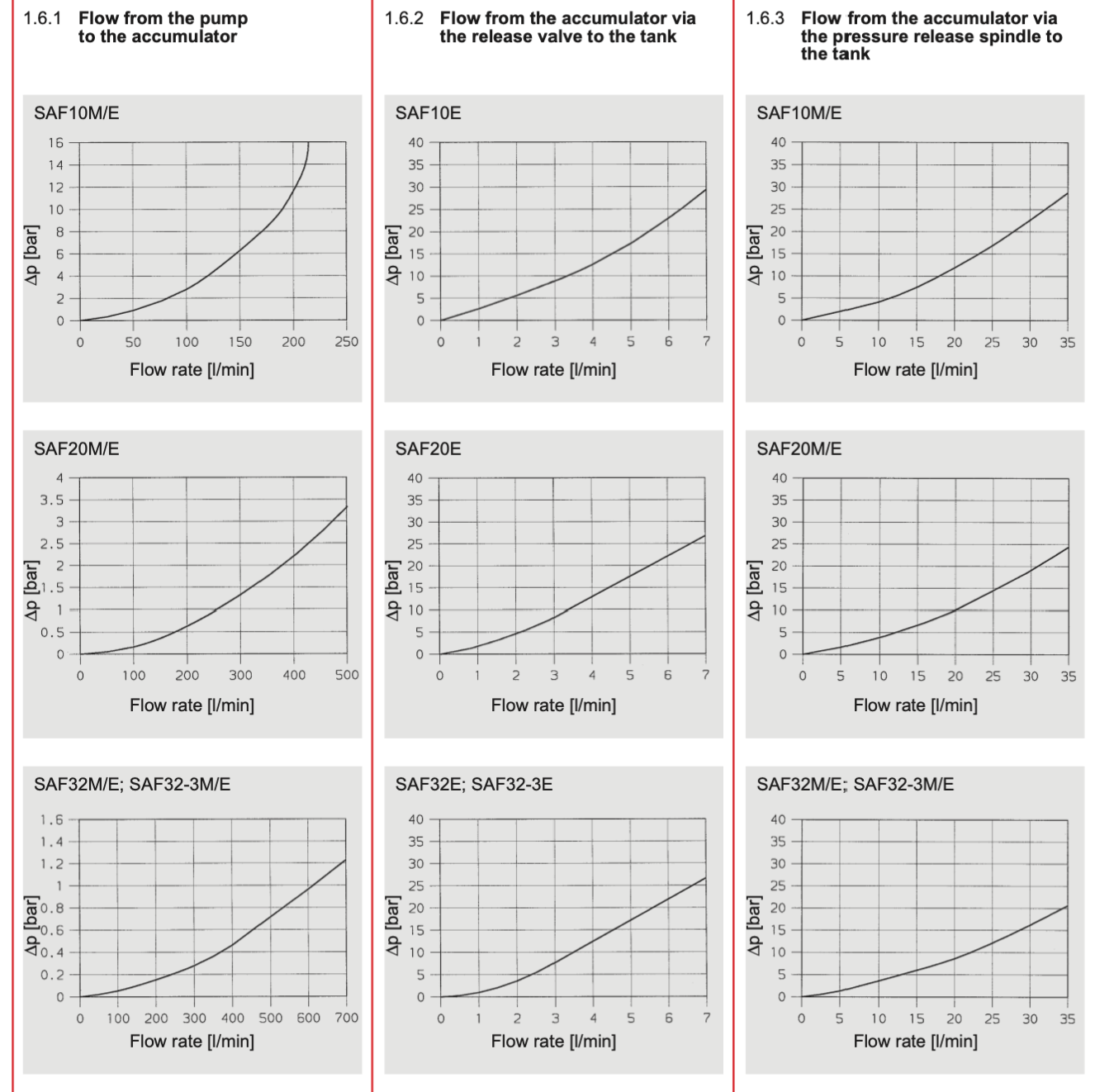

Графики

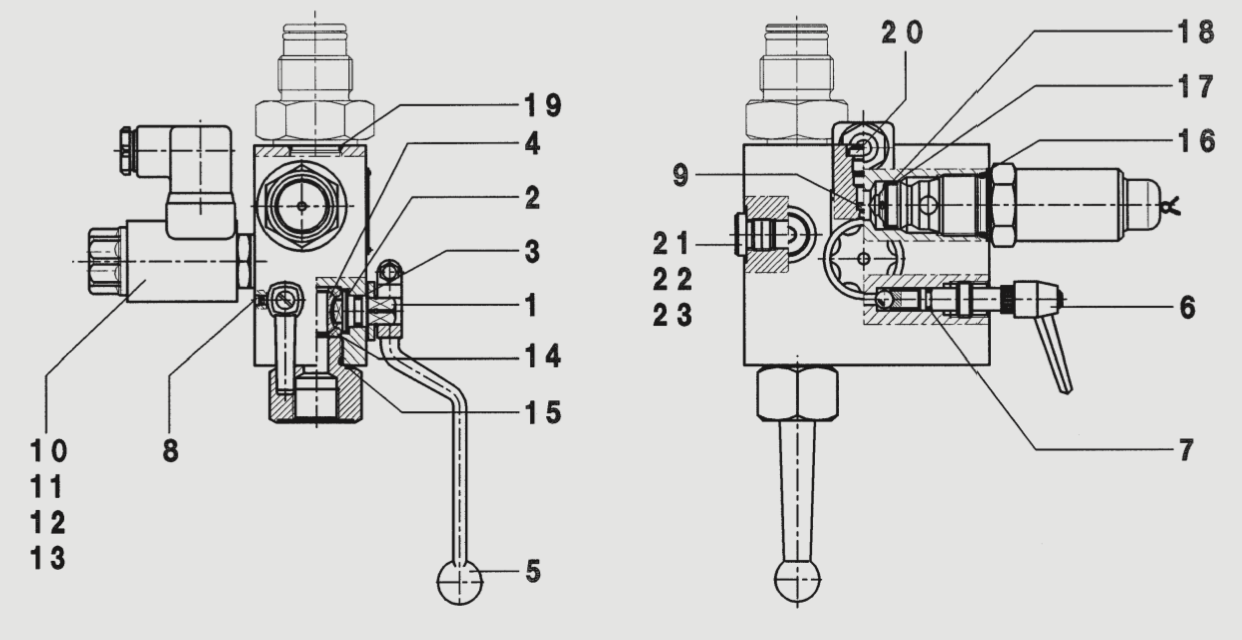

Размеры, мм

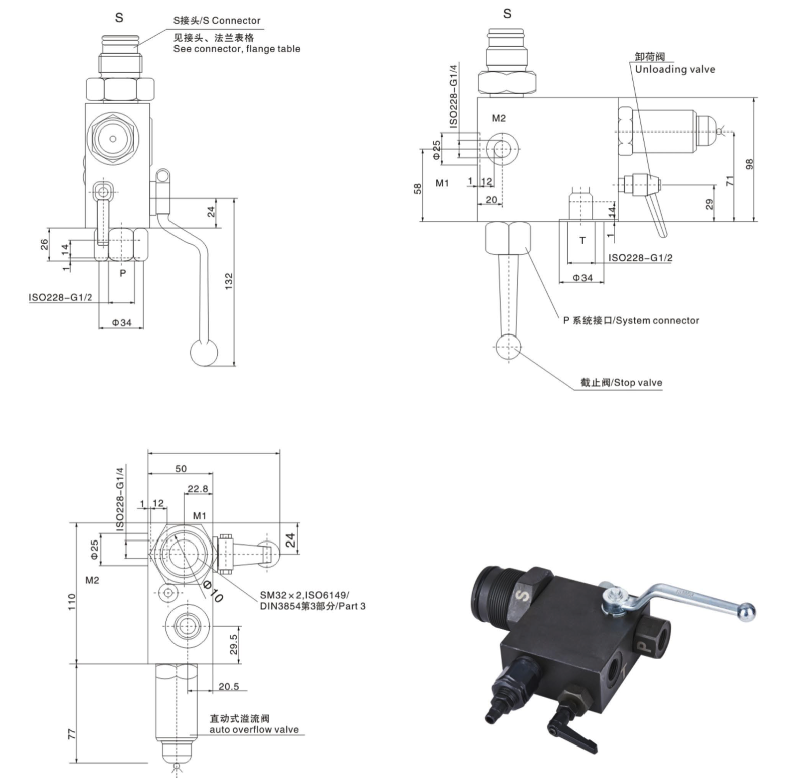

Блок SAF10 размеры

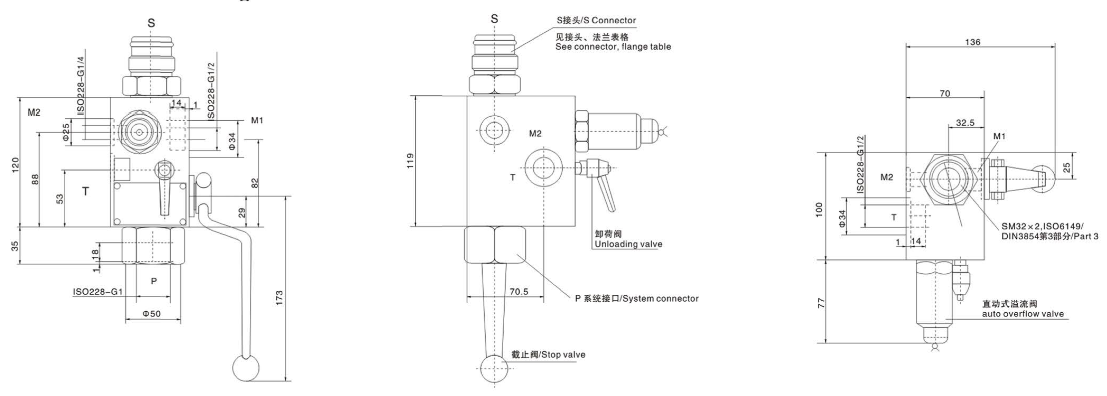

Блок SAF20 размеры

Блок SAF30 размеры

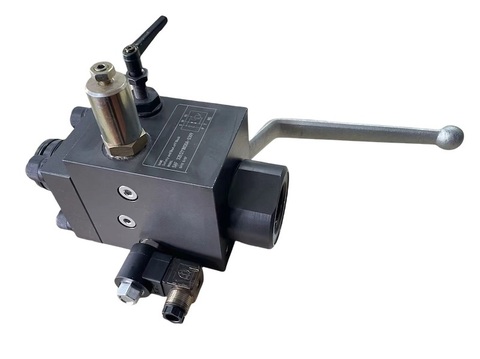

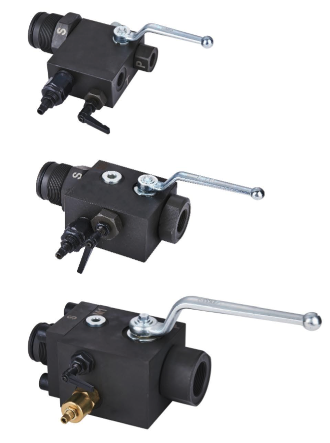

Фото

Дополнительно

Возможные коды для заказа аналогов предохранительных блоков Hydac

SAF10M12T400A 2121582 SAF10E12Y1T400A 2125858
SAF10M12T350A 2122208 SAF10E12Y1T350A 2122210
SAF10M12T330A 2121236* SAF10E12Y1T330A 2122211*
SAF10M12T315A 2121121 SAF10E12Y1T315A 2122212
SAF10M12T300A 2121354 SAF10E12Y1T300A 2122213
SAF10M12T250A 2121353 SAF10E12Y1T250A 2122214
SAF10M12T210A 2121346 SAF10E12Y1T210A 2121662
SAF10M12T200A 2121351 SAF10E12Y1T200A 2122215
SAF10M12T150A 2121345 SAF10E12Y1T150A 2122216
SAF10M12T100A 2121344 SAF10E12Y1T100A 2122041
SAF10M12T070A 2121350 SAF10E12Y1T070A 2122217
SAF10M12T050A 2122207 SAF32M12T400A 2125856 SAF32E12Y1T400A 2123123
SAF10M12T035A 2121349 SAF32M12T350A 2122230 SAF32E12Y1T350A 3125142
    SAF32M12T330A 2122231* SAF32E12Y1T330A 2120371*
    SAF32M12T315A 2121136 SAF32E12Y1T315A 2122222
    SAF32M12T300A 2120837 SAF32E12Y1T300A 2120834
    SAF32M12T250A 2122233 SAF32E12Y1T250A 2122223
    SAF32M12T210A 2120321 SAF32E12Y1T210A 2120318
    SAF32M12T200A 2121135 SAF32E12Y1T200A 2122224
    SAF32M12T150A 2121134 SAF32E12Y1T150A 2122225
    SAF32M12T100A 2121129 SAF32E12Y1T100A 2122226
    SAF32M12T070A 2122234 SAF32E12Y1T070A 2122227
    SAF32M12T050A 2121137 SAF32E12Y1T050A 2122228
    SAF32M12T035A 2121125 SAF32E12Y1T035A 2122229
SAF20M12T400A 2120317 SAF20E12Y1T400A 2121022
SAF20M12T350A 2120434 SAF20E12Y1T350A 2121979
SAF20M12T330A 2120323* SAF20E12Y1T330A 2120394*
SAF20M12T315A 2120324 SAF20E12Y1T315A 2120833
SAF20M12T300A 2120332 SAF20E12Y1T300A 2120836
SAF20M12T250A 2120432 SAF20E12Y1T250A 2120851
SAF20M12T210A 2120319 SAF20E12Y1T210A 2120320
SAF20M12T200A 2120325 SAF20E12Y1T200A 2120835
SAF20M12T150A 2120330 SAF20E12Y1T150A 2120832
SAF20M12T100A 2120401 SAF20E12Y1T100A 2120369
SAF20M12T070A 2120326 SAF20E12Y1T070A 2120849
SAF20M12T050A 2122172 SAF20E12Y1T050A 2121000
SAF20M12T035A 2120281 SAF20E12Y1T035A 2122220
