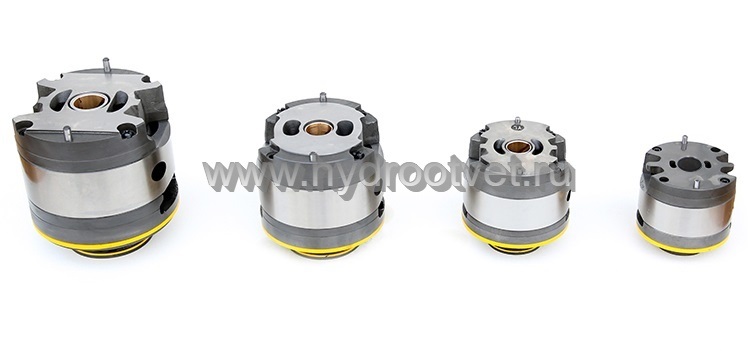

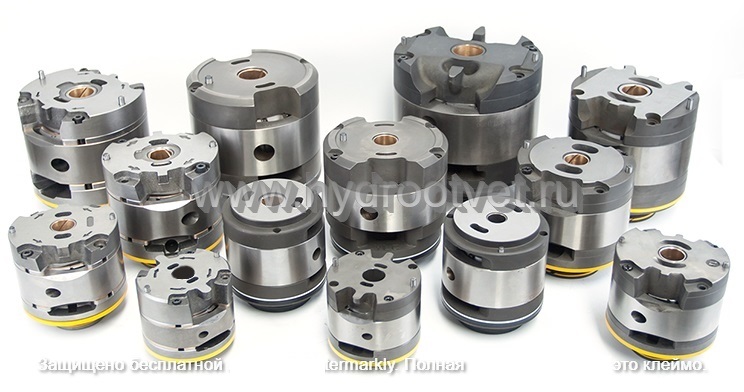

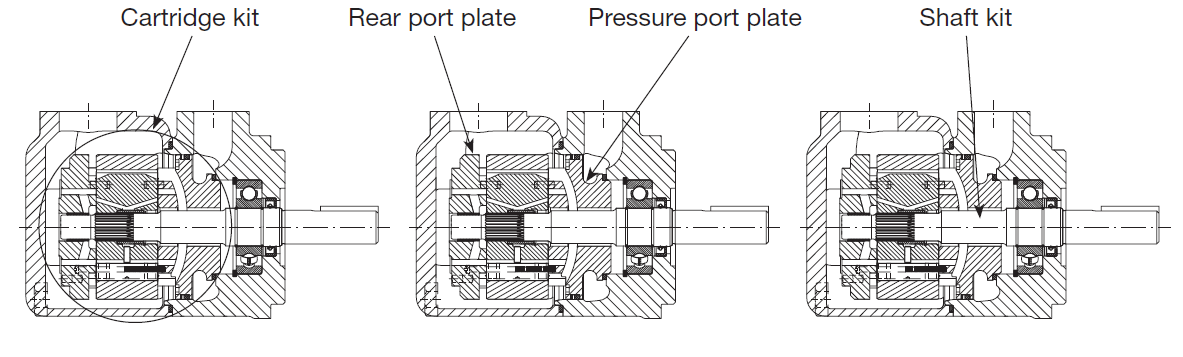

Сменный картридж представляет собой полный качающий узел, новый и испытанный на заводе. Поставляется с уже установленными уплотнениями. Гарантирует простоту сборки. Позволяет легко ремонтировать и обслуживать оборудование. Использование заменяемых блоков (картриджей) помогает снизить затраты на техобслуживание.
Картриджи с плунжерным прижимом пластин разработанные для насосов с высоким давлением и низких шумовых излучениях широко используются в литейном оборудовании, металлургических машинах, прессах, металлообрабатывающих станках, и для морского применения. Так как пластины имеют двойную рабочую поверхность - насосы имеют высокую устойчивость к загрязнениям и широкие скоростные характеристики. Картриджи работают в широких границах вязкостей рабочей жидкости: холодный старт и работа при высокой температуре.
| PCT-20V-2-R (02-102506) |
| PC-20V-2-R (02-102522) |
| PCT-20V-5-R (02-102507) |
| PC-20V-5-R (02-102518) |
| PCT-20V-8-R (02-102508) |
| PC-20V-8-R (02-102519) |
| PCT-20V-11-R (02-102509) |
| PC-20V-11-R (02-102520) |

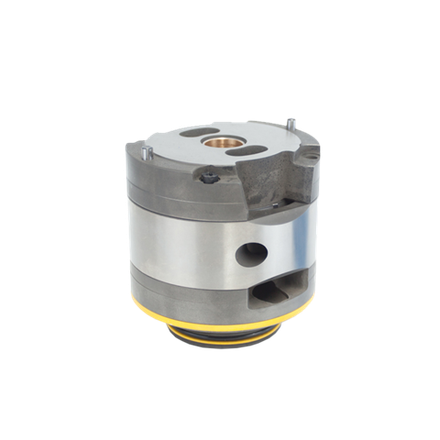

| PCT-20V-12-R (02-102510) |
| PC-20V-12-R (02-102521) |
| PCT-20V-14-R (02-102511) |
| PC-20V-14-R (02-102522) |
| PC-25V-10-R (02-102531) |
| PCT-25V-12-R (02-102536) |
| PC-25V-12-R (02-102532) |
| PCT-25V-14-R (02-102537) |
| PC-25V-14-R (02-102533) |
| PCT-25V-17-R (02-102538) |
| PC-25V-17-R (02-102534) |
| PCT-25V-21-R (02-102539) |
| PC-25V-21-R (02-102535) |
| PCT-35V-25-R (02-102556) |
| PC-35V-25-R (02-102552) |
| PCT-35V-30-R (02-102557) |
| PC-35V-30-R (02-102553) |
| PCT-35V-35-R (02-102558) |
| PC-35V-35-R (02-102554) |
| PCT-35V-38-R (02-102559) |
| PC-35V-38-R (02-102555) |
| PC-45V-42-R (02-102572) |
| PC-45V-45-R (02-102573) |
| PC-45V-50-R (02-102574) |
| PC-45V-60-R (02-102575) |
| PCT-20VQ-5-R (417053) |
| PCT-20VQ-8-R (417054) |
| PCT-20VQ-9-R (423096) |
| PCT-20VQ-11-R (416427) |
| PCT-20VQ-12-R (416428) |
| PCT-20VQ-14-R (416429) |
| PC-25VQ-12-R (416439) |
| PCT-25VQ-12-R (421244) |
| PC-25VQ-14-R (416440) |
| PCT-25VQ-14-R (421235) |
| PC-25VQ-17-R (416441) |
| PCT-25VQ-17-R (421236) |
| PC-25VQ-19-R (421232) |
| PCT-25VQ-19-R (421237) |
| PC-25VQ-21-R (416442) |
| PCT-25VQ-21-R (421238) |
| PCT-35VQ-21-R (421239) |
| PC-35VQ-21-R (413420) |
| PCT-35VQ-25-R (421240) |
| PC-35VQ-25-R (413421) |
| PCT-35VQ-30-R (421241) |
| PC-35VQ-30-R (413422) |
| PCT-35VQ-35-R (421242) |
| PC-35VQ-35-R (413418) |
| PCT-35VQ-38-R (421243) |
| PC-35VQ-38-R (413419) |
| PC-45VQ-42-R (416435) |
| PC-45VQ-50-R (416436) |
| PC-45VQ-57-R (421233) |
| PC-45VQ-60-R (416437) |
| T6C-B03-R (S14-97604-0, S24-30097-0) |
| T6C-B03-L (S14-97605-0) |
| T6C-B05-R (S14-97606-0, S24-30099-0) |
| T6C-B05-L (S14-97607-0) |
| T6C-B06-R (S14-97608-0, S24-30101-0) |
| T6C-B06-L (S14-97609-0) |
| T6C-B08-R (S14-97610-0, S24-30103-0) |
| T6C-B08-L (S14-97611-0) |
| T6C-B10-R (S14-97612-0, S24-30105-0) |
| T6C-B10-L (S14-97613-0) |
| T6C-B12-R (S24-26494-0, S24-30107-0 ) |
| T6C-B12-L (S24-26495-0) |
| T6C-B14-R (S14-97614-0, S24-30109-0) |
| T6C-B14-L (S14-97615-0) |
| T6C-B17-R (S14-97616-0, S24-30111-0) |
| T6C-B17-L (S14-97617-0) |
| T6C-B20-R (S24-31767-0, S24-30113-0) |
| T6C-B20-L (S24-63300-0) |
| T6C-B22-R (S14-97618-0, S24-30115-0) |
| T6C-B22-L (S14-97619-0) |
| T6C-B25-R (S14-97620-0, S24-30117-0) |
| T6C-B25-L (S14-97621-0) |
| T6C-B28-R (S14-97622-0, S24-30119-0) |
| T6C-B28-L (S14-97623-0) |
| T6C-B31-R (S24-50671-0, S24-457910-0) |
| T6C-B31-L (S24-66843-0) |
| T6CC-P1-B03-R (S24-58882-0, S24-40150-0) |
| T6CC-P1-B03-L (S24-58883-0) |
| T6CC-P1-B05-R (S24-58884-0, S24-40152-0) |
| T6CC-P1-B05-L (S24-58885-0) |
| T6CC-P1-B06-R (S24-58886-0, S24-40154-0) |
| T6CC-P1-B06-L (S24-58887-0) |
| T6CC-P1-B08-R (S24-58888-0, S24-40156-0) |
| T6CC-P1-B08-L (S24-58889-0) |
| T6CC-P1-B10-R (S24-58890-0, S24-40158-0) |
| T6CC-P1-B10-L (S24-58891-0) |
| T6CC-P1-B12-R (S24-58892-0, S24-40160-0) |
| T6CC-P1-B12-L (S24-58893-0) |
| T6CC-P1-B14-R (S24-58894-0, S24-40162-0) |
| T6CC-P1-B14-L (S24-58514-0) |
| T6CC-P1-B17-R (S24-51569-0, S24-40164-0) |
| T6CC-P1-B17-L (S24-51566-0) |
| T6CC-P1-B20-R (S24-58898-0, S24-40166-0) |
| T6CC-P1-B20-L (S24-58899-0) |
| T6CC-P1-B22-R (S24-58900-0, S24-40168-0) |
| T6CC-P1-B22-L (S24-58901-0) |
| T6CC-P1-B25-R (S24-58902-0, S24-40170-0) |
| T6CC-P1-B25-L (S24-58903-0) |
| T6CC-P1-B28-R (S24-58904-0, S24-40172-0) |
| T6CC-P1-B28-L (S24-58905-0) |
| T6CC-P1-B31-R (S24-58906-0, S24-45793-0) |
| T6CC-P1-B31-L (S24-58907-0) |
| T6CC-P2-B03-R (S24-10371-0) |
| T6CC-P2-B03-L (S24-10372-0) |
| T6CC-P2-B05-R (S24-10373-0) |
| T6CC-P2-B05-L (S24-10374-0) |
| T6CC-P2-B06-R (S24-10375-0) |
| T6CC-P2-B06-L (S24-10376-0) |
| T6CC-P2-B08-R (S24-10377-0) |
| T6CC-P2-B08-L (S24-10378-0) |
| T6CC-P2-B10-R (S24-10379-0) |
| T6CC-P2-B10-L (S24-10380-0) |
| T6CC-P2-B12-R (S24-26498-0) |
| T6CC-P2-B12-L (S24-26499-0) |
| T6CC-P2-B14-R (S24-10381-0) |
| T6CC-P2-B14-L (S24-10382-0) |
| T6CC-P2-B17-R (S24-10381-0) |
| T6CC-P2-B17-L (S24-10384-0) |
| T6CC-P2-B20-R (S24-40684-0) |
| T6CC-P2-B20-L (S24-49540-0) |
| T6CC-P2-B22-R (S24-10385-0) |
| T6CC-P2-B22-L (S24-10386-0) |
| T6CC-P2-B25-R (S24-10387-0) |
| T6CC-P2-B25-L (S24-10388-0) |
| T6CC-P2-B28-R (S24-25973-0) |
| T6CC-P2-B28-L (S24-25974-0) |
| T6CC-P2-B31-R (S24-51341-0) |
| T6CC-P2-B31-L (S24-58367-0) |

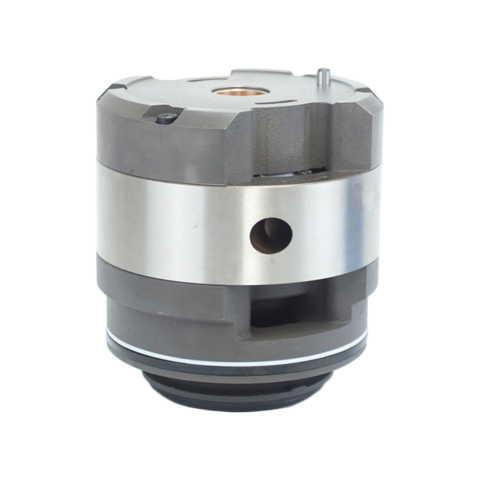

Различные версии исполнения картриджей для насосов Parker серии Т
В маркировке гибридных и пластинчатых насосов Parker Denison встречаются различные версии картриджей, например в коде насоса T7DSE311R03A5, обозначения E31, B31 и 031, указывают на рабочий объем (калибр качающего узла), а также на конструктивное исполнение распределительных плат картриджа. Все три варианта в данном примере имеют одинаковый геометрический рабочий объем — 99.2 см³/об (31 галлон/мин при 1200 об/мин), но принципиально отличаются внутренней гидродинамикой, назначением и допустимым входным давлением:
1. Картридж E31 (установлен в T7DSE311R03A5)
- Назначение: Специальная серия для работы с регулируемой скоростью вращения (Variable Speed Drives) и асинхронными / сервоприводами.
- Особенности: Внутренние каналы и фазы распределения оптимизированы для снижения пульсаций и стабильной работы на низких и высоких оборотах.
- Давление на входе: Предназначен для работы с минимальным избыточным или стандартным давлением на входе (линейка под минеральные масла и HFC-жидкости с ограничением до 0.7 бар макс. на всасывании).
2. Картридж B31
- Назначение: Мобильное исполнение (Mobile version) стандартной линейки насосов.
- Особенности: В конструкции распределительных пластин используются двухсторонние (двойные) распределительные платы. Такое исполнение адаптировано под изменяющиеся нагрузки мобильной техники, резкие температурные перепады и тяжелые условия эксплуатации.
- Давление на входе: Обладает повышенной стойкостью к повышенному давлению в линии всасывания (до 7 бар макс.).
3. Картридж 031, который предлагает Гидроответ
Назначение: Классическое промышленное исполнение (Industrial version).
Особенности: Конструкция с одинарной распределительной платой (single steering valve plate structure). Предназначен для стандартных гидростанций промышленных предприятий с постоянной частотой вращения (1500/1800 об/мин).
Давление на входе: Рассчитан на классическую схему всасывания (базовое ограничение до 0.7 бар).
Сводное сравнение картриджей
| Параметр | Картридж E31 | Картридж B31 | Картридж 031 |
|---|---|---|---|
| Применение | Энергосберегающие гидроприводы (серво / VSD) | Мобильная техника и спецшасси | Стационарное промышленное оборудование |
| Конструкция плат | Оптимизированная VSD (низкий шум/пульсации) | Двойная плата (Double valve plate) | Одинарная плата (Single valve plate) |
| Макс. давление входа | 0.7 бар | 7.0 бар | 0.7-1.0 бар |
| Геометрический объем | 99.2 см³/об | 99.2 см³/об | 99.2 см³/об |
Важно по заменяемости: По наружным габаритам и посадке в корпус насоса серии T7D картриджи взаимозаменяемы. Однако прямая замена E31 на 031 или B31 в насосе модификации T7DSE крайне не рекомендуется без консультации, так как насос потеряет оптимизацию под частотное регулирование привода, что приведет к росту шума или кавитации на переходных режимах.
