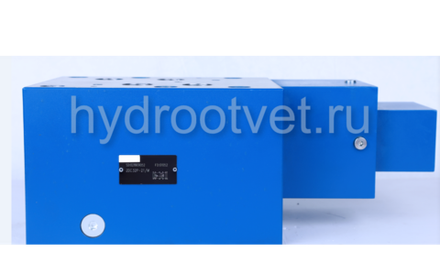

Особенности
Клапан для модульного монтажа
Схема притычной поверхности по ISO 4401
Компенсация нагрузки в канале P → A или P → B с помощью встроенного челночного клапана "ИЛИ"
Двухходовая конструкция “P“
Трехходовая конструкция “PT“ (размеры от 10 до 25)
Регулирование расхода во взаимодействии с пропорциональным дросселирующим распределителем

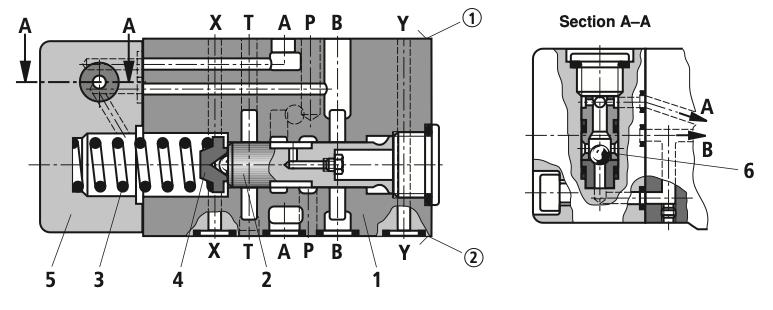

Принцип действия и конструктивная схема
Клапаны типа ZDC представляют собой измерительные компенсаторы давления прямого действия 2- или 3-ходовой конструкции. Они используются для компенсации нагрузки в качестве измерительного компенсатора давления в канале P. Эти клапаны в основном состоят из корпуса (1), золотника управления (2), пружины сжатия (3) с пружинной пластиной (4) и крышки (5) со встроенным обратным клапаном (6). Пружина сжатия (3) удерживает золотник управления (2) в открытом положении от P2 до P1, когда перепад давления P1 → A1 или P1 → B1 составляет менее 10 бар. Когда перепад давления превышает 10 бар, золотник управления (2) сдвигается влево до тех пор, пока перепад давления не будет восстановлен.
