Описание
Особенности:
- предназначен для управления положением, скоростью, давлением и силой
- двухступенчатый регулятор с предуправлением
- управляет направлением потока и расходом
- распределитель предуправления: прямого действия, с позиционированием, с обратной связью по давлению
- основная ступень: самоцентрирующаяся, с позиционированием
- встроенная управляющая электроника
- для монтажа на плите: расположение отверстий по DIN 24 340 Form A (NG 10 до 32)
Принцип действия и конструктивная схема

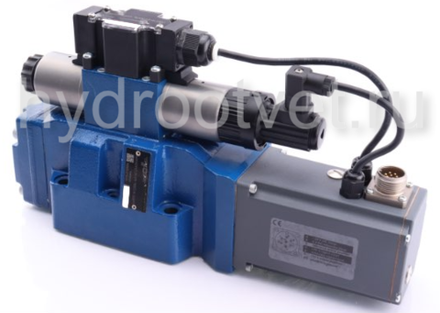

Пропорциональный 4/3-распределитель предназначен для монтажа на плите и имеет встроенную электронику.

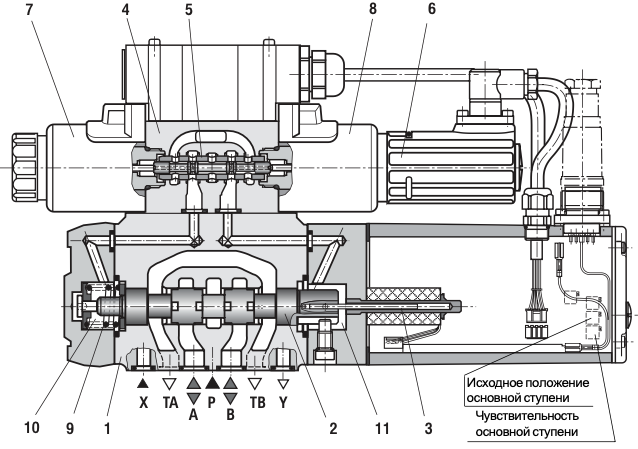

Конструкция:
Распределитель имеет 3 основных узла:
- основной клапан (1) с золотником (2)
- встроенную электронику с индуктивным датчиком положения (3) основного золотника
- клапан предуправления(4) с группой золотник-втулка (5), индуктивным датчиком положения (6) и функцией установки основного золотника (2) в нулевое положение.
Функционирование:
- при незадействованных электромагнитах (7; 8) основной золотник (2) находится в среднем положении под действием пружины (9) и давления возврата
- положение основного золотника (2) регулируется клапаном предуправления(4)
- управление золотником предуправления (4) осуществляется от пропорциональных электромагнитов (7; 8)
- связь между входным и выходным сигналами обеспечивается встроенной электроникой
- давление к клапану предуправления может подводится внутри, от канала Р или отдельно через вход Х; слив может осуществляться внутри в канал Т или отдельно в бак через линию У
- при входном сигнале 0 V встроенная электроника обеспечивает установку основного золотника в среднее положение.
При отключении электропитания:
- при отключении электропитания или разрушении кабеля встроенная электроника отключает напряжение от электромагнитов
- через клапан предуправления давления в полостях (10 и 11) выравниваются
- при падении давления питания основной золотник центрируется пружинами (9)
- основной золотник (2) занимает среднее положение
Внимание: При отключении напряжения питания основной золотник возвращается к исходному положению. Это может вызвать ускорение механизмов и их повреждение. При исполнениях E, E1-, W6-, W8- и Q2- центрирующие пружины (9) устанавливают основной золотник в среднее положение. При исполнениях V- и V1 точность установки в пределах допуска составляет от 1 % до 11 % от максимального хода золотника, преимущественно со связью Р с В и А с Т.

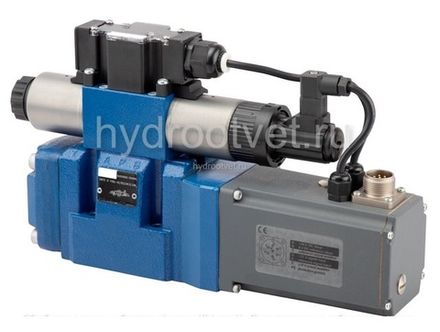

Тип 4WRTE 10...-4X/...
