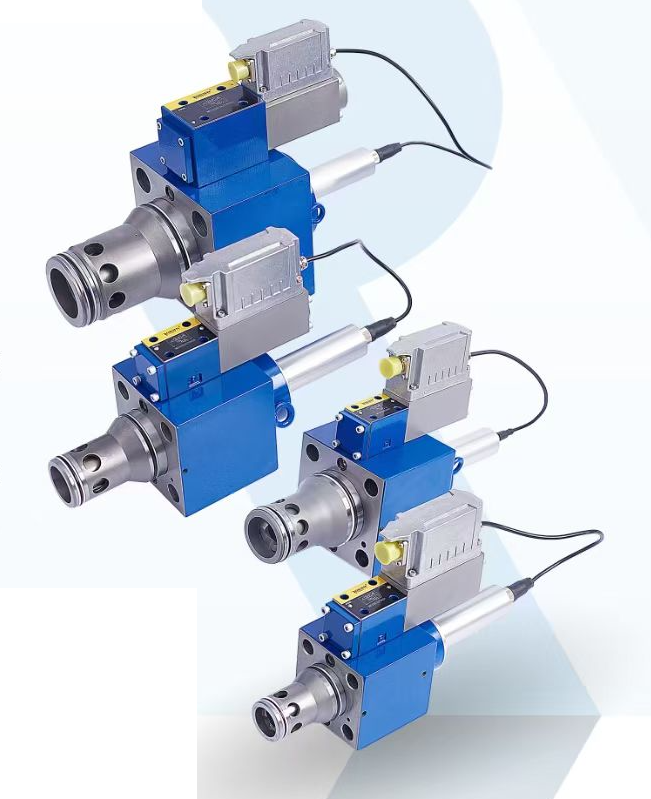

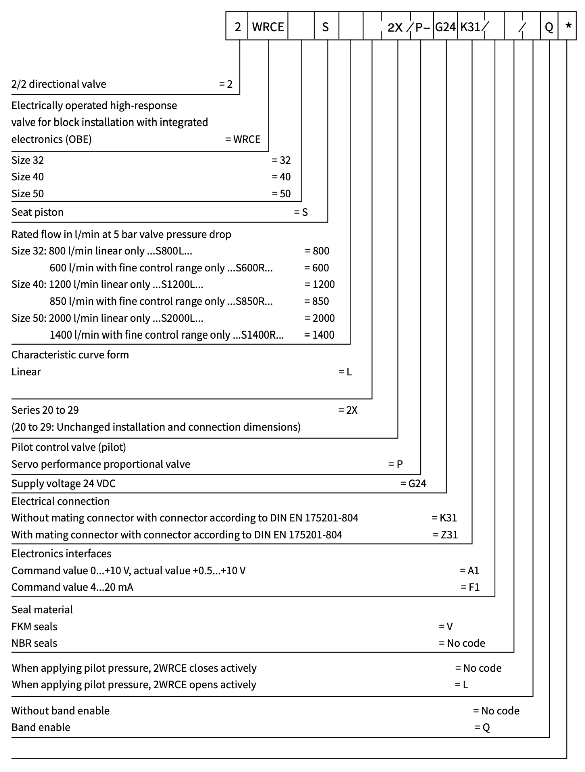

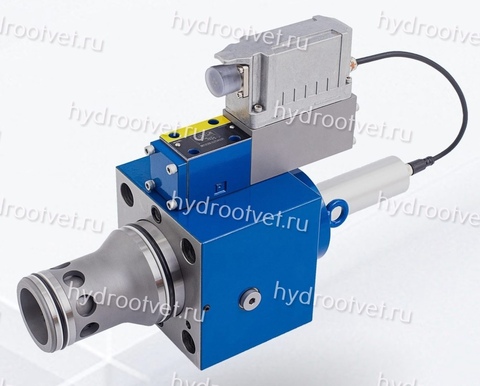

Клапаны типа 2WRCE...-2X/P... являются двухлинейными регуляторами потока с высокой чувствительностью и быстродействием. Они регулируют количество потока масла и в основном применяются в контурах управления ковочных прессов, литейных машин, экструдеров.
Они состоят из следующих узлов:
- Управляющий клапан (1) в виде одноступенчатого пропорционального клапана (пилота) с соленоидом в качестве электромеханических преобразователей и поршнем, который подключен к встроенной управляющей электронике посредством электрической обратной связи (6.2).
- Вторая ступень (2) для регулирования расхода.
- Индуктивный датчик положения (3), сердечник (4) которого прикреплен к поршню (5) второй ступени.
- Встроенная электроника LVDT (6.1)

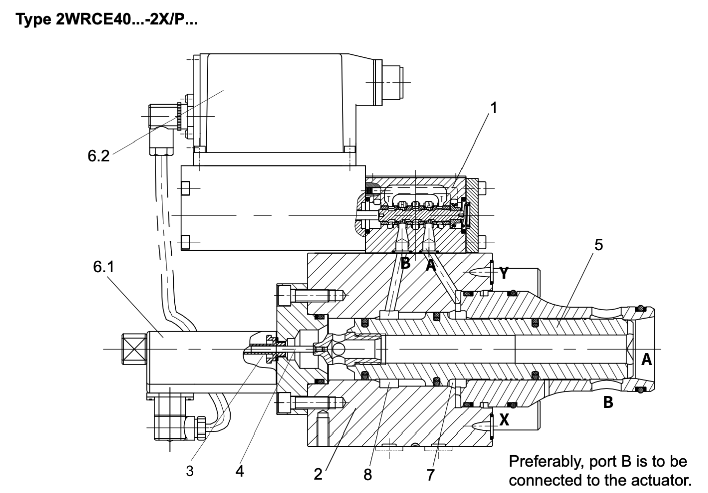

Разрез 2WRCE клапана
Предпочтительно канал В соединять с исполнительным механизмом (гидроцилиндром).
Принцип работы 2WRCE клапана
Встроенная электронная система (OBE) сравнивает заданные и фактические значения, после чего соленоиды управляющего клапана приводятся в действие с помощью пропорционального тока в соответствии с отклонением от заданного значения.
Контрольный регулирующий клапан принимает положение, пропорциональное заданному, и регулирует поток, поступающий в управляющие камеры A (7) и B (8) и выходящий из них. Это приводит в действие главный золотник (5) через замкнутый контур управления клапаном с отклонением от заданного значения до 0.
Это означает, что ход главного золотника регулируется пропорционально заданному значению. Следует отметить, что расход также зависит от перепада давления в клапане.

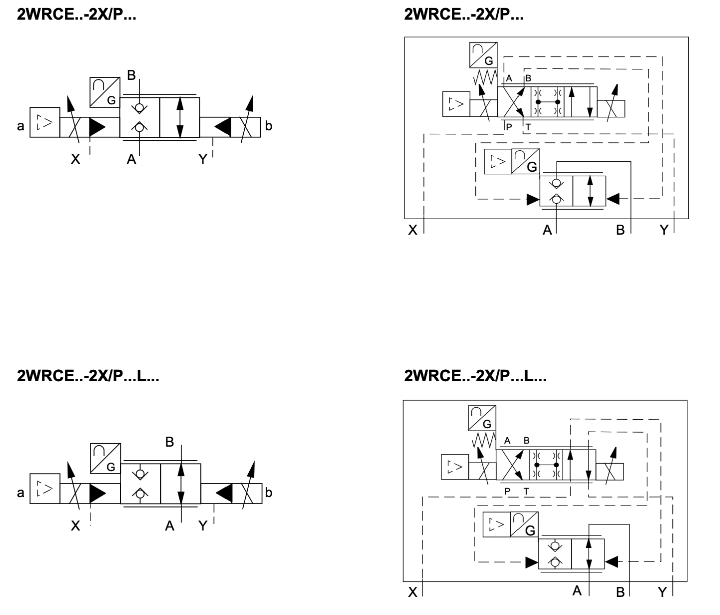

Условные обозначения (упрощенные и полные) на гидросхеме
