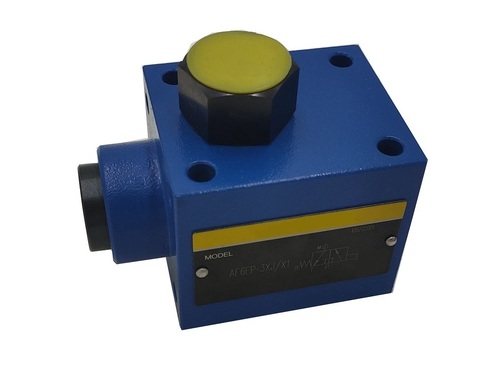

AF6 - запорный кран для манометра
Запорный кран для манометра типа AF6 применяются для включения и выключения показометра от гидросистемы в процессе ее работы. Трехходовой переключатель. Стыковочного присоединения или под резьбовую арматуру. Срабатывание от нажатия кнопки. Может поставляться с манометром и без него. Клапан AF6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного реле известного немецкого бренда.
Серия изделия 3X и 4Х
Макс. рабочее давление 300 бар
РЕЗУЛЬТАТЫ:

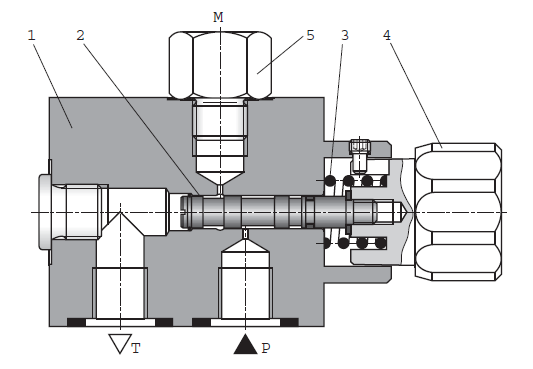

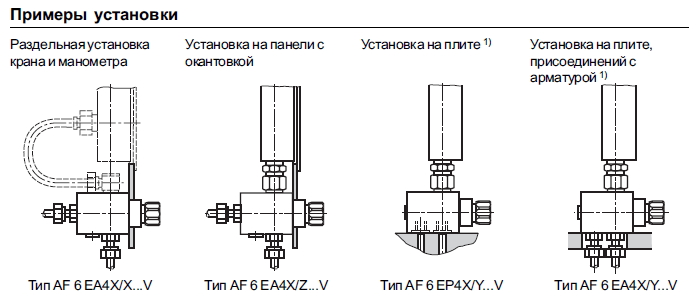

Запорный кран манометра типа AF 6 представляет собой трёхходовой переключатель, управляемый от руки. Он служит для кратковременной проверки давления. Основными частями запорного крана являются корпус (1), золотник (2), пружина (3), кнопка (4) и штуцер (5) для подключения манометра. Кран имеет два возможных положения, с возвратом в исходное положение пружиной. В исходном положении манометр отсечен от давления Р и соединен с каналом Т. При нажатии кнопки (4) золотник (2) перемещается, давление поступает к манометру. а канал Т. Поворотом кнопки на 45° её можно зафиксировать. При отпускании кнопки золотник пружиной возвращается в исходное положение, и манометр разгружается от давления. Запорный кран может поставляться для стыкового присоединения или под резьбовую арматуру. Манометр может быть привинчен к крану или закреплен отдельно.
Запорный кран манометра типа AF 6 представляет собой трёхходовой переключатель, управляемый от руки. Он служит для кратковременной проверки давления. Основными частями запорного крана являются корпус (1), золотник (2), пружина (3), кнопка (4) и штуцер (5) для подключения манометра. Кран имеет два возможных положения, с возвратом в исходное положение пружиной. В исходном положении манометр отсечен от давления Р и соединен с каналом Т. При нажатии кнопки (4) золотник (2) перемещается, давление поступает к манометру. а канал Т. Поворотом кнопки на 45° её можно зафиксировать. При отпускании кнопки золотник пружиной возвращается в исходное положение, и манометр разгружается от давления. Запорный кран может поставляться для стыкового присоединения или под резьбовую арматуру. Манометр может быть привинчен к крану или закреплен отдельно.
- Описание
- Код заказа
- Технические характеристики
- Размеры, мм
- Видео в категории
- Дополнительно
Запорный кран манометра типа AF 6 представляет собой трёхходовой переключатель, управляемый от руки. Он служит для кратковременной проверки давления. Основными частями запорного крана являются корпус (1), золотник (2), пружина (3), кнопка (4) и штуцер (5) для подключения манометра. Кран имеет два возможных положения, с возвратом в исходное положение пружиной. В исходном положении манометр отсечен от давления Р и соединен с каналом Т. При нажатии кнопки (4) золотник (2) перемещается, давление поступает к манометру. а канал Т. Поворотом кнопки на 45° её можно зафиксировать. При отпускании кнопки золотник пружиной возвращается в исходное положение, и манометр разгружается от давления. Запорный кран может поставляться для стыкового присоединения или под резьбовую арматуру. Манометр может быть привинчен к крану или закреплен отдельно.
Рабочая жидкость |
Минеральное масло (НL, НLP) по DIN 51 524 |
||
Температура рабочей жидкости |
°С |
- 20 до + 80 |
|
Диапазон вязкости |
сСт |
2,8 до 500 |
|
Чистота рабочей жидкости |
Максимально допустимая загрязненность - класс 9 по NAS 1638 |
||
Рабочее давление |
- канал P, бар |
300 |
|
- канал T |
бар |
10 (усилие срабатывания около 10Н) |
|
Диапазон показаний манометра |
бар |
до 60, до 100, до 160, до 250 и до 400 (диапазон показаний должен превышать рабочее давление примерно на 30 %). |
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов реле давления Bosch Rexroth AF6 аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
R901217011 | AF6EP4X/Z400V |
R901066527 | AF6EP4X/Z100V |
R900244216 | AF6EP4X/Y60V |
R900246031 | AF6EP4X/Y400V |
R900246218 | AF6EP4X/Y250V |
R900725261 | AF6EP4X/Y160V |
R901007452 | AF6EP4X/Y100V |
R900978704 | AF6EP4X/XV |
R901148345 | AF6EP4X/X |
R901138439 | AF6EP4X/YV |
R901013723 | AF6EA4X/Z60V |
R900978512 | AF6EA4X/Z400V |
R900978977 | AF6EA4X/Z250V |
R900713392 | AF6EA4X/Z160V |
R901029437 | AF6EA4X/Z100V |
R900246641 | AF6EA4X/Y60V |
R900750158 | AF6EA4X/Y400V |
R900720953 | AF6EA4X/Y250V |
R900760370 | AF6EA4X/Y160V |
R900619803 | AF6EA4X/Y100V |
R900973925 | AF6EA4X/XV/12 |
R900718290 | AF6EA4X/XVSO42 |
R900973926 | AF6EA4X/XV |
