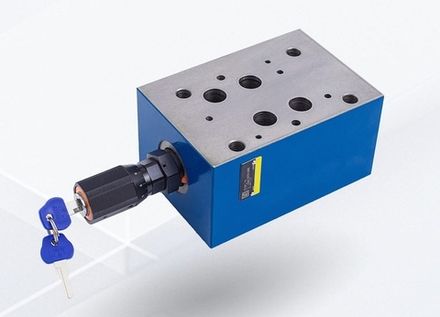

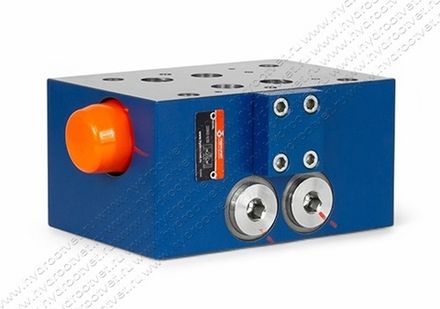

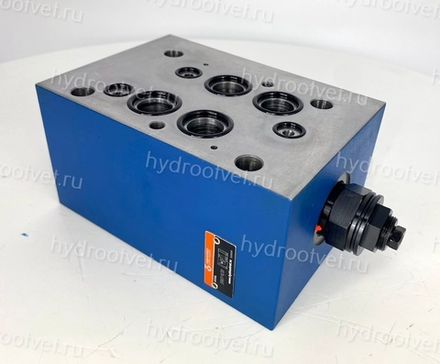

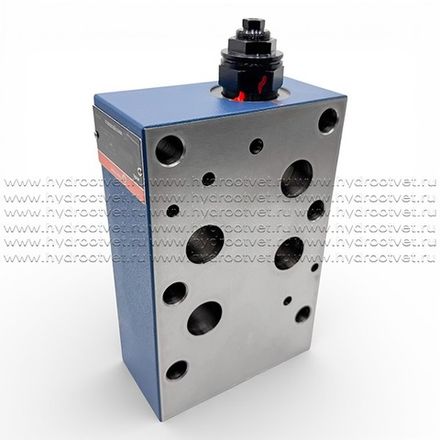

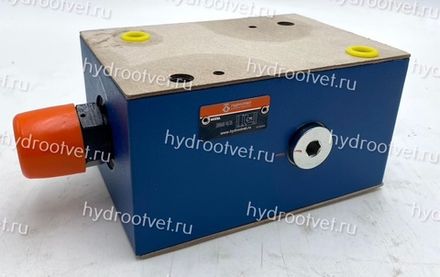

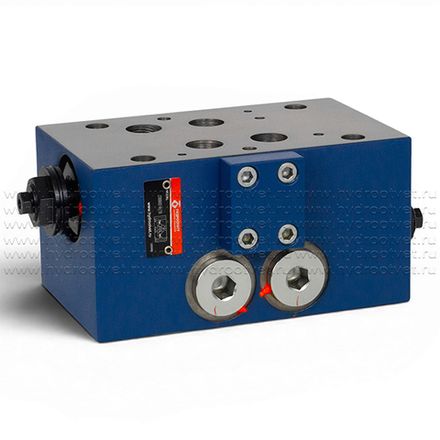

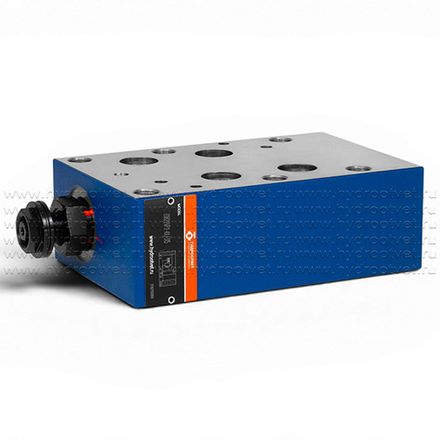

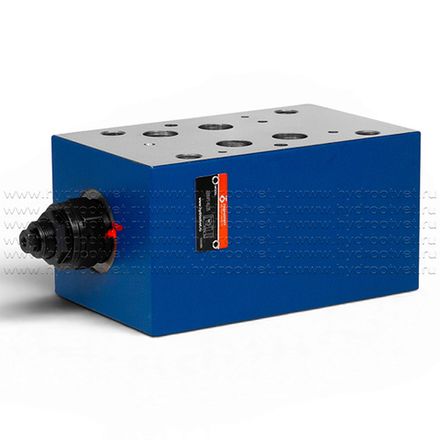

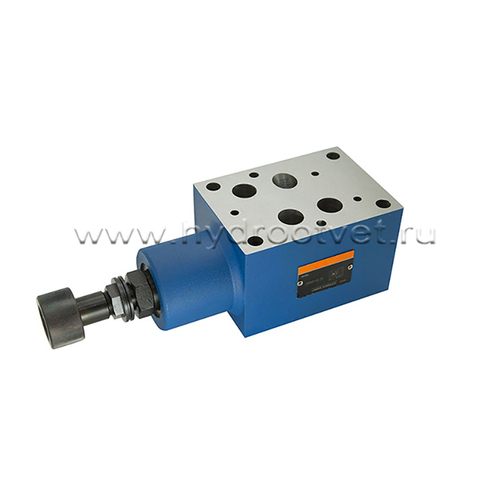

ZDB16, ZDB22, Z2DB16, Z2DB22 - Предохранительный клапан Ду16 и Ду25 модульного монтажа

Клапаны ZDB16, ZDB22 являются клапанами с ручным управлением, регулирующими максимальное давление в системе. Клапаны ZDB16 и ZDB22 выполнены в виде плиты для модульного монтажа по типоразмеру Ду16 (ISO 4401-07 или CETOP07) и Ду25 (ISO 4401-08 или CETOP08), соответственно. Клапаны ZDB16 и ZDB22 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог ZDB16      Подробное описание ZDB16

Типоразмер 16, 25
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 250 л/мин

Конфигуратор
Типоразмер
Макс. давление регулировки, бар
Сбросить

Особенности:

  • Монтаж в виде модульной плиты
  • Монтажная поверхность, согласно DIN 24 340
  • 4 уровня давления
  • 5 различных схем
  • Один или два картриджных клапана
  • Вариант регулирующего элемента: регулировочный винт с защитным колпачком

Описание и принцип работы

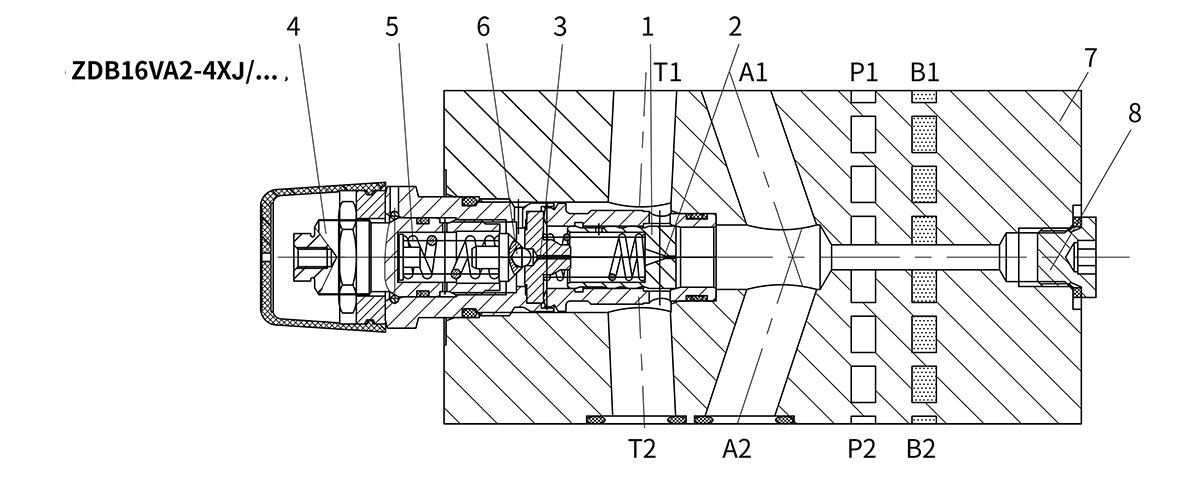

Клапаны типа ZDB и Z2DB являются предохранительными клапанами с пилотным управлением модульного монтажа. Служат для ограничения максимального давления в системе. Клапан состоит из корпуса (7), в который встроены один или два картриджа. Давление в системе регулируется при помощи элемента управления (4). В нормальном положении клапан закрыт. Давление в канале А воздействует на золотник (1). Давление через демпфер (2) воздействует на подпружиненный торец золотника (1,) и через демпфер (3) управляющий клапан (6). открывается. Жидкость может пройти от подпружиненной стороны золотника (1) через дроссель (3) и канал (8) в канал Т. Падение давления перемещает золотник (10), открывая соединения канала А с Т, пока давление настройки пружины (5) сохраняется. Дренаж от двух пружинных полостей отводится через канал Т внешне. Выход (8) предназначен для измерения давления (манометр, например).

Описание

Особенности:

  • Монтаж в виде модульной плиты
  • Монтажная поверхность, согласно DIN 24 340
  • 4 уровня давления
  • 5 различных схем
  • Один или два картриджных клапана
  • Вариант регулирующего элемента: регулировочный винт с защитным колпачком

Описание и принцип работы

Клапаны типа ZDB и Z2DB являются предохранительными клапанами с пилотным управлением модульного монтажа. Служат для ограничения максимального давления в системе. Клапан состоит из корпуса (7), в который встроены один или два картриджа. Давление в системе регулируется при помощи элемента управления (4). В нормальном положении клапан закрыт. Давление в канале А воздействует на золотник (1). Давление через демпфер (2) воздействует на подпружиненный торец золотника (1,) и через демпфер (3) управляющий клапан (6). открывается. Жидкость может пройти от подпружиненной стороны золотника (1) через дроссель (3) и канал (8) в канал Т. Падение давления перемещает золотник (10), открывая соединения канала А с Т, пока давление настройки пружины (5) сохраняется. Дренаж от двух пружинных полостей отводится через канал Т внешне. Выход (8) предназначен для измерения давления (манометр, например).

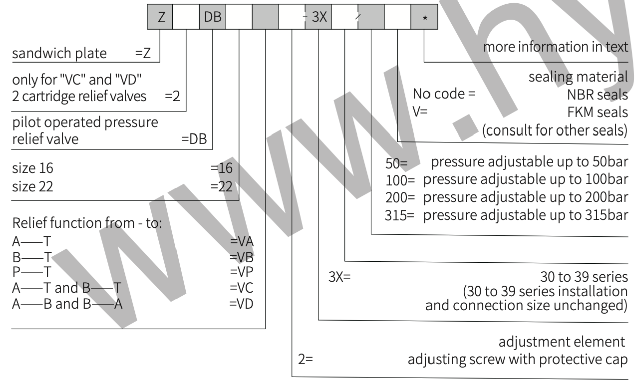

Код заказа

Условные обозначения

Технические характеристики

Графики

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth Z2DB16 Z2DB22, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R901012409 Z2DB22VD3-2X/315
R900573006 Z2DB22VD3-2X/100
R900455085 Z2DB22VD2-2X/200V
R900583976 Z2DB22VD2-2X/100V
R900372948 Z2DB22VD2-2X/100
R900358703 Z2DB16VD2-2X/315V
R900369529 Z2DB16VD2-2X/200V
R900374190 Z2DB16VD2-2X/100V
