Запчасти для аксиально-поршневого насоса PARKER серии F12 моделей F12-030/F12-040/F12-060/F12-080/F12-090/F12-110/F12-125/F12-150/F12-250

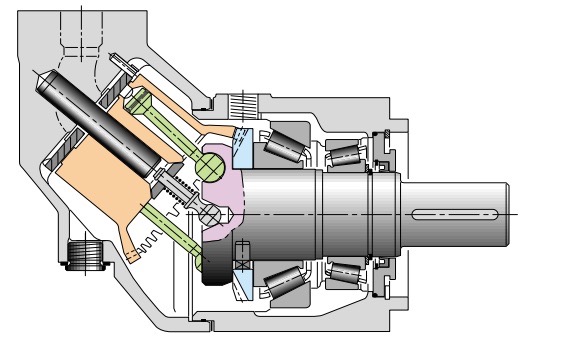

Аксиально-поршневые гидронасосы и гидромоторы Parker серии F12 представляют собой тяжелые гидравлические машины с наклонным блоком (Bent Axis) для работы при давлениях до 420–480 бар. Главная конструктивная особенность серии — уникальные сферические поршни с ламинированными кольцами, что обеспечивает высокий КПД и устойчивость к высоким скоростям вращения.
Ниже приведено описание основных запчастей (качающего узла) и ключевые проблемы, с которыми сталкиваются мастера при дефектовке и ремонте узлов F12.
Основные запчасти для Parker F12 (Качающий узел)
При капитальном ремонте F12 чаще всего подлежит замене так называемая «роторная группа» (Rotary Group) или её отдельные элементы:
- Блок цилиндров (Rotor / Cylinder Barrel): деталь с калиброванными отверстиями, в которых двигаются поршни. Изготавливается с высокой точностью.
- Поршни со сферической головкой (Piston Assy): в отличие от классических плоских поршней, поршни F12 имеют круглую (сферическую) головку с уплотнительными кольцами.
- Распределительная плита / Шайба (Valve Plate): направляет потоки масла (всасывание/нагнетание). Бывает левого (L), правого (R) или двухстороннего (М) вращения.
- Центральный шип / Синхронизирующий вал (Barrel Support / Center Pin): центрует и синхронизирует вращение блока цилиндров относительно основного вала.
- Приводной вал (Drive Shaft): передает крутящий момент; выпускается в шлицевом или шпоночном исполнении (SAE, ISO).
- Подшипниковый узел (Tapered Roller Bearings): конические роликовые подшипники, воспринимающие высокие радиальные и осевые нагрузки.
- Комплект уплотнений и Сальник вала (Seal Kit / Shaft Seal): ремкомплект резинотехнических изделий (NBR, FPM/Viton) для предотвращения утечек.
Главные проблемы и нюансы при ремонте насоса Parker F12
Ремонт серии Parker F12 требует высокой квалификации и строгого соблюдения заводских зазоров. К типичным неисправностям и сложностям относятся:
- Износ пары «Блок цилиндров — Распределительная плита»
Проблема: Из-за грязного масла или перегрева на сопрягаемых поверхностях распределительной плиты и блока появляются задиры, царапины и следы кавитации. Это приводит к мгновенной потере рабочего давления и росту внутренних утечек через дренаж.
Решение: Легкий износ можно устранить притиркой (лаппингом) на специальном притирочном столе. Глубокие борозды требуют только замены деталей на новые. - Выработка сферических поршней и колец
Проблема: Овальность или износ поршневых колец. Симптом — насос «не держит» заявленный объем и греет масло.
Нюанс ремонта: В отличие от других линеек, где поршни плоские и меняются по отдельности, на Parker F12 критически важно оценивать состояние поршневых колец и точность геометрии сферы головки. Зачастую поршни меняются всем комплектом. - Настройка преднатяга подшипников (Bearing Preload)
Проблема: Самая частая технологическая ошибка при самостоятельной сборке. Конические подшипники вала требуют жестко регламентированного осевого натяга.
Нюанс ремонта: Ошиблись в меньшую сторону — появится люфт вала, который быстро разобьет сальник и качающий узел. Перетянули подшипник — он перегреется и заклинит через несколько часов работы. Регулировка выполняется подбором специальных калиброванных шайб (Spacer Washer / Shims Kit) с помощью пресса. - Синхронизация (Тайминг) при сборке
Проблема: Насосы с наклонным блоком имеют зубчатое зацепление синхронизатора (Ring Gear). Если при сборке ошибиться даже на один зуб, фазы распределения масла сместятся.
Нюанс ремонта: Насос либо заклинит при первом пуске, либо поршни начнет ломать от гидроудара. Перед окончательной затяжкой болтов корпуса необходимо вручную провернуть вал минимум на один оборот, проверяя плавность хода. - Выдавливание сальника вала
Проблема: Масло начинает течь по валу наружу. Причина — избыточное давление внутри корпуса насоса (в полости дренажа).
Причина: Происходит либо из-за критического износа внутренних деталей (масло массово сбрасывается в корпус), либо из-за забитой/зауженной дренажной линии. Простая замена сальника без устранения первопричины не поможет — новый сальник выдавит снова.
