При ремонте регулируемых гидронасосов Rexroth A7VO с наклонным блоком цилиндров заменяют следующие ключевые компоненты, учитывая их конструктивные особенности и типичные проблемы износа:

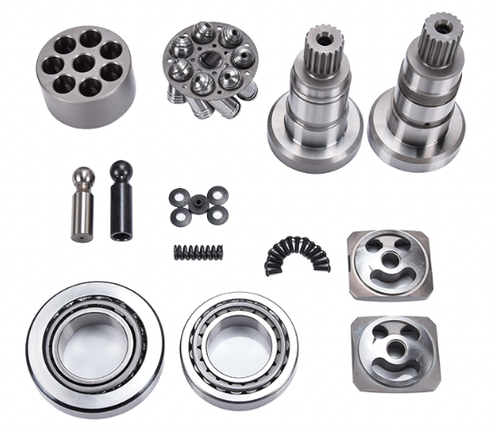

🔧 Основные заменяемые детали A7VO

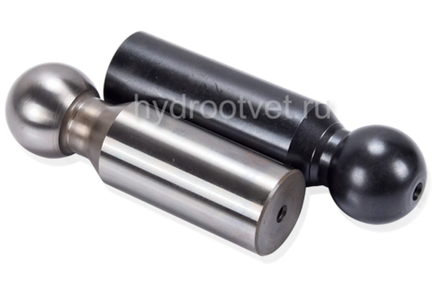

1. Поршневая группа (основной износ)

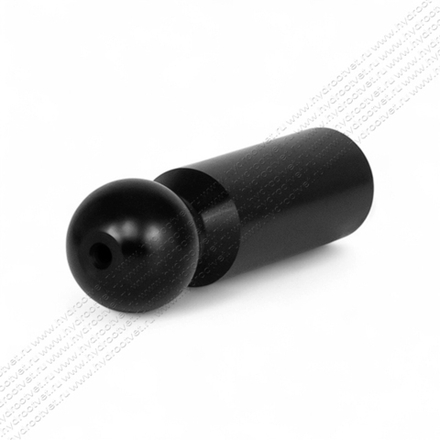

• Поршни (9 шт., хромированные, Ø28-55 мм в зависимости от типоразмера)

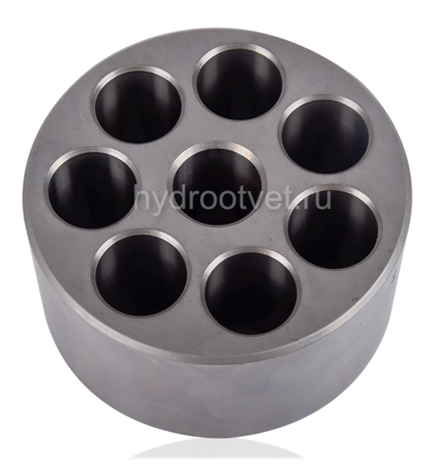

2. Блок цилиндров (наклонный ротор)

• Рабочие поверхности цилиндров (допустимый зазор 0,03-0,05 мм)

• Сферическая опора блока (проверка контактного пятна ≥80%)

• Шлицевое соединение с приводным валом

3. Распределительный узел

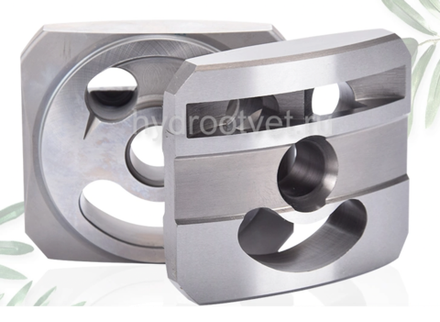

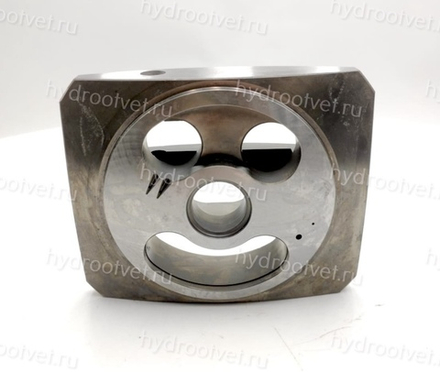

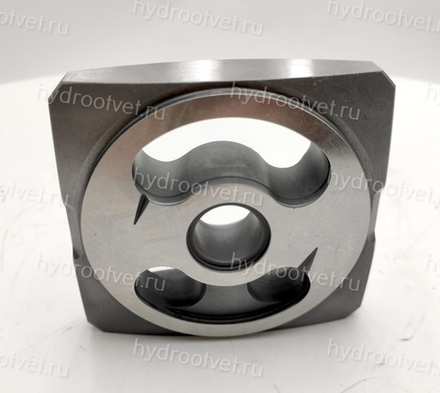

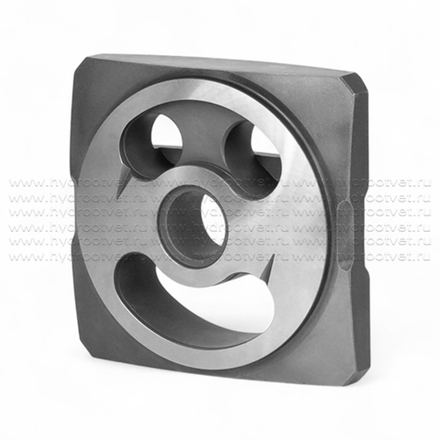

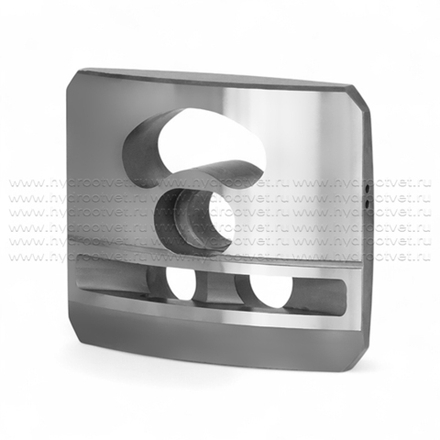

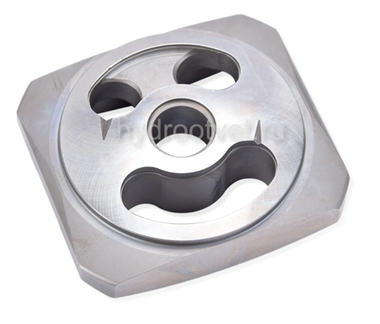

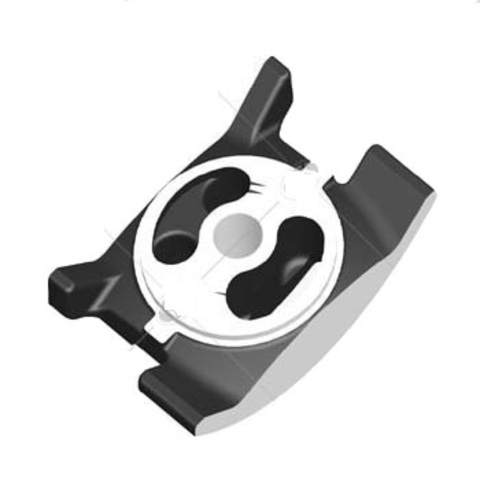

• Распределительный диск (толщина 15-20 мм, твердость HRC 60-64)

• Компенсационные пластины (с тефлоновым покрытием)

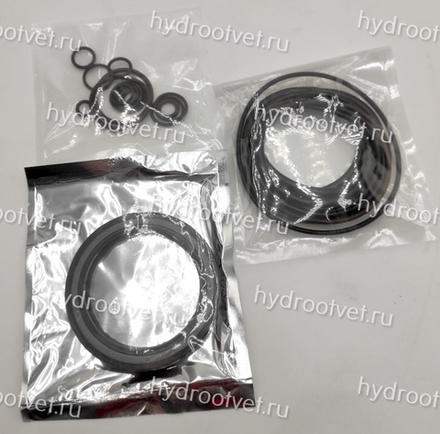

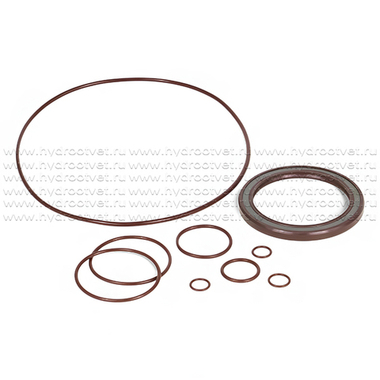

• Уплотнительные кольца высокого давления (Parker PR-серия)

4. Механизм регулировки

• Сервопоршень (Ø60-80 мм в зависимости от типоразмера)

• Золотник управления (класс точности h6)

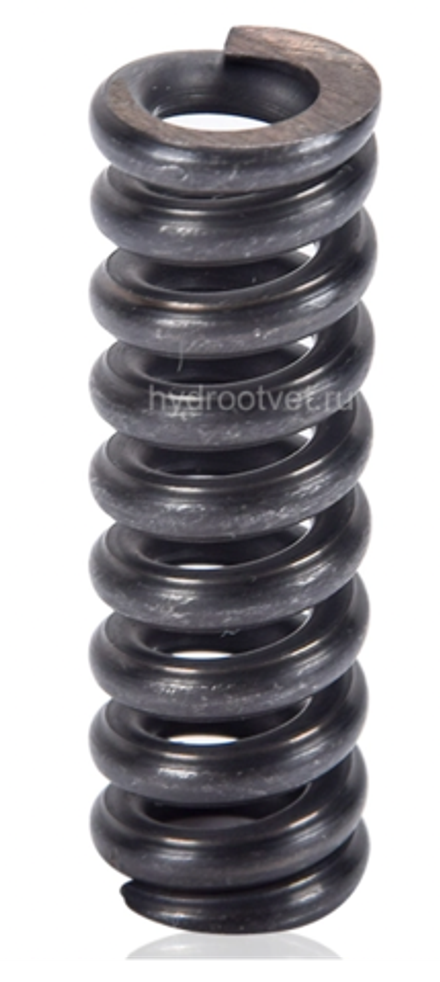

• Регулировочные пружины (предварительный натяг 120-150 Н)

• Демпферные клапаны (в моделях с LR-регулированием)

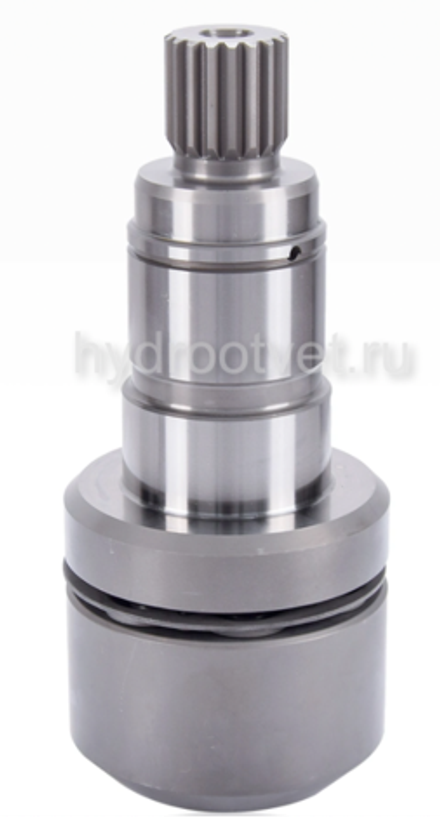

5. Вал и подшипники

• Конические подшипники (Timken или SKF, серия 322/323)

• Уплотнение вала (двойное, тип Simrit DMSK)

• Шпоночное соединение (проверка на смятие)

6. Корпусные компоненты

• Дренажная система с магнитными пробками

• Фланцы крепления (контроль плоскостности)

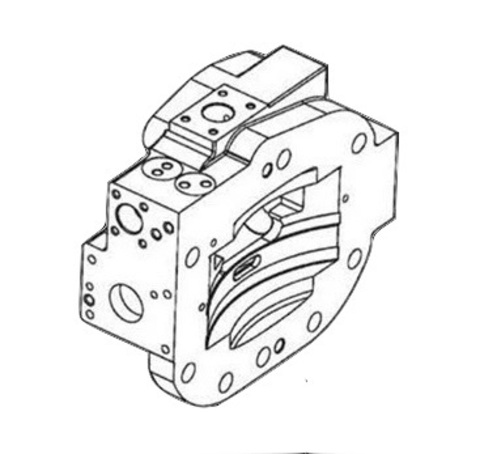

• Крышки подшипников с термостойкими прокладками

⚠️ Типичные неисправности A7VO

1. Вибрация на высоких оборотах → износ конических подшипников

2. Снижение КПД → увеличенные зазоры в поршневой группе

3. Утечки через дренаж (>40 капель/мин) → износ уплотнений вала

4. Нестабильность регулировки → задиры на золотнике управления

5. Перегрев → засорение компенсационных каналов

🔨 Особенности ремонта разных модификаций

Для стандартных моделей (A7VO 55/80/107):

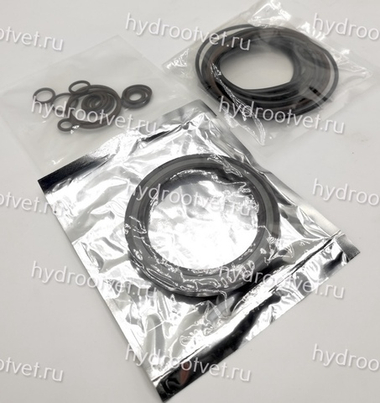

1. Замена ремкомплекта R902402700

2. Контроль биения вала (<0,02 мм)

3. Регулировка зацепления конических подшипников

Для высокомоментных версий (HD):

1. Обязательная замена усиленных шатунов

2. Проверка состояния сферической опоры

3. Установка термостойких уплотнений (FKM вместо NBR)

Для реверсивных моделей (RE):

1. Замена парных сервопоршней

2. Балансировка давления в управляющих линиях

3. Тест реверса под нагрузкой

📌 Рекомендации по ремонту

1. Используйте специальные инструменты:

   • Приспособление для запрессовки подшипников (Rexroth ZT1)

   • Динамометрический ключ (80-120 Н·м для фланцев)

   • Индикатор биения (точность 0,01 мм)

2. Порядок сборки:

   • Установка блока цилиндров с предварительным нагревом до 80°C

   • Монтаж распределительного диска с ориентацией меток

   • Регулировка осевого люфта (0,04-0,06 мм)

3. Тестирование после ремонта:

   • Прогрев на низком давлении (50 bar, 10 мин)

   • Проверка характеристик регулировки

   • Контроль температуры (Δt ≤ 35°C от входа к выходу)

Для точного подбора запчастей укажите полную маркировку насоса (например, A7VO 160 LRDS/63R-PZB13000) – предоставлю спецификацию с допусками и альтернативами! 🛠️
