Для ремонта регулируемого аксиально-поршневого насоса Bosch Rexroth A10VSO10DR 52-й серии (рабочий объем 10.5 см³) поставляются как отдельные детали качающего узла, так и готовые ремонтные комплекты.

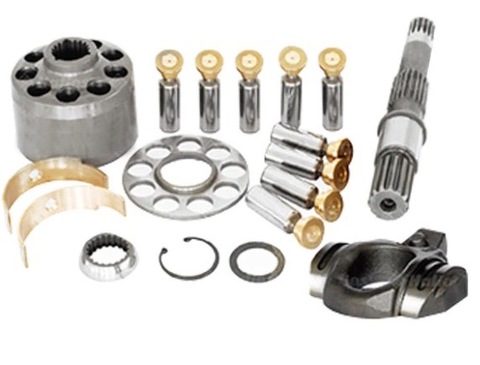

Основные компоненты роторной группы (качающего узла) насоса A10VS10:
- Блок цилиндров (ротор) — центральный элемент, в котором перемещаются поршни.
- Поршни в сборе с башмаками — комплект из 9 поршней.
- Распределительная плита (клапанная пластина) — отвечает за фазы всасывания/нагнетания, бывает правого (R) или левого (L) вращения.
- Стопорная (прижимная) пластина — фиксирует башмаки поршней.
- Шариковая направляющая (сферическая втулка) — центрирует прижимную пластину.
- Наклонная шайба (люлька / Swashplate) — задает ход поршней.
- Опоры наклонной шайбы (вкладыши подшипника) — парные элементы скольжения.
- Прижимные шипы (пины) — 3 штуки, поджимающие блок.
- Центральная пружина блока цилиндров.
Валы и уплотнения насоса A10VSO10:
- Приводной вал — поставляется в двух исполнениях: шлицевой (S) или цилиндрический со шпонкой (P / K).
- Комплект уплотнений (ремкомплект / Seal Kit) — набор сальников вала, уплотнительных O-Ring колец и прокладок корпуса (доступны в исполнении NBR/Buna или Viton).
- Подшипники вала — передний (роликовый/шариковый) и задний (игольчатый) подшипники.
Элементы управления насоса A10VSO10:
- Регулятор давления DR — клапанная группа управления объемом насоса (в сборе или детали пилота).
- Сервопоршень (Control Piston) — изменяет угол наклона шайбы по команде регулятора.
