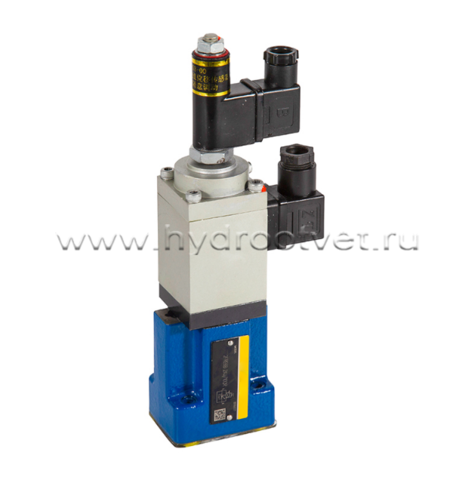

2FRE6 - Пропорциональный регулятор расхода Ду6

Клапан 2FRE6 является двухлинейным (последовательным) регулятором потока с пропорциональным электромагнитным управлением и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRE6 оснащен датчиком положения регулирующего элемента, что необходимо для организации обратной связи при управлении. Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.

Скачать оригинальный каталог 2FRE6      Подробное описание 2FRE6

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 210 бар
Максимальный расход: 25 л/мин

Конфигуратор
Номинальный расход, л/мин
Показать еще
Доп. канал Р
Обратный клапан
Расходная характеристика
Сбросить

Особенности:

  • Наличие компенсатора давления, позволяющего стабилизировать расход независимо от нагрузки на гидродвигателе.
  • Привод от пропорционального электромагнита
  • Стыковый монтаж с размерами: по ISO 4401-03-02-0-94
  • Наличие электрического позиционного датчика перемещения дроссельной втулки.
  • Возможность осевого перемещения катушки датчика позволяет легко настраивать нулевое положение (гидравлическое и электрического) без вмешательства в систему управления.
  • регулирование расхода в обоих направлениях через промежуточную плиту - выпрямитель Z4S

Описание работы, конструкция

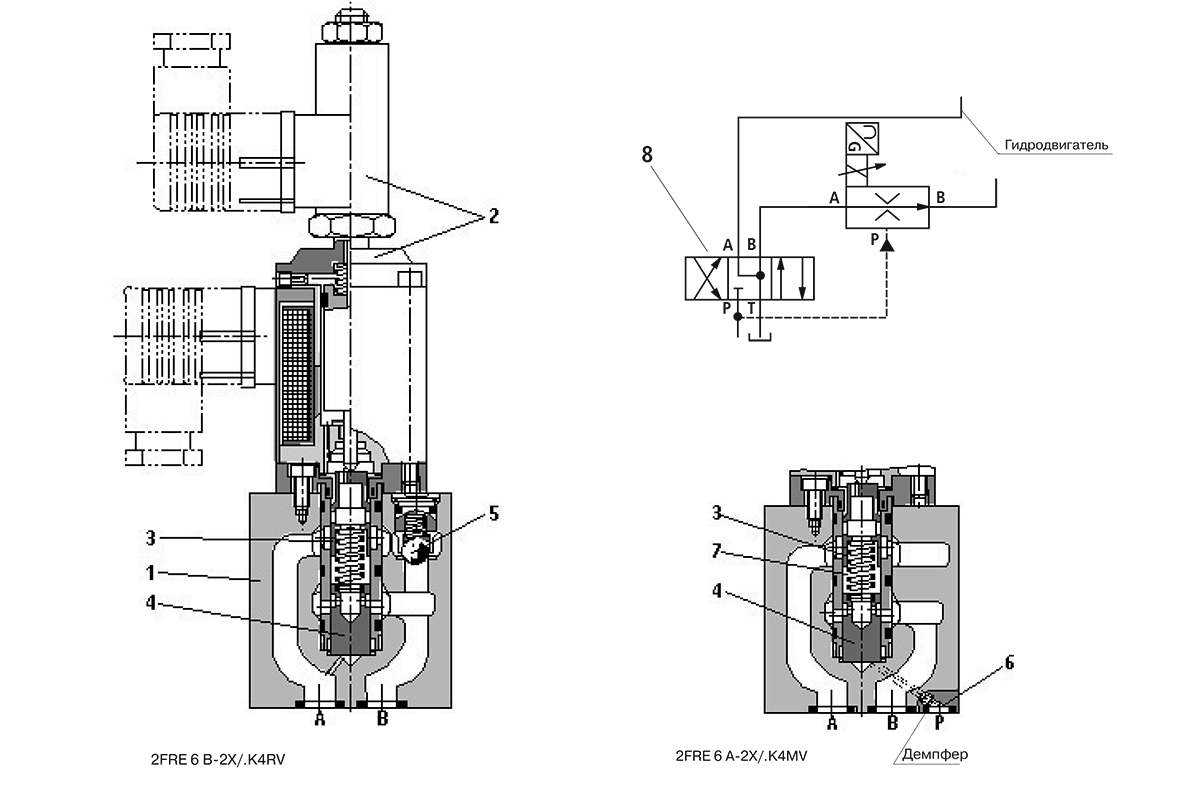

Пропорциональные двухлинейные регуляторы расхода типа 2FRE... служат для пропорционального электрического регулирования потока рабочей жидкости и имеют компенсацию по давлению и температуре. Основными составными частями являются: корпус (1), пропорциональный электромагнит с индуктивным позиционным датчиком обратной связи (2), дросселирующая втулка (3), компенсатор давления (4) и дополнительный обратный клапан (5).

Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 B-2X/.K4RV (без линии запирания, с обратным клапаном).
Установленная величина расхода определяется путем предварительного задания (0...100 %) величины сигнала, поступающего с датчика обратной связи. Сигнал управления через усилитель и пропорциональный электромагнит устанавливает дросселирующую втулку (3) в требуемое положение. Датчик определяет фактическое положение дросселирующей втулки и при наличии позиционной ошибки вырабатывает соответствующий корректирующий сигнал в системе замкнутой по положению обратной связи. Компенсатор давления (4) поддерживает постоянный перепад дав- лений на дросселирующей щели, что обеспечивает стабилизацию установленного расхода независимо от нагрузки на гидродвигателе. Компенсация по температуре достигается за счет соответствующего профилирования дросселирующей щели. При нулевом сигнале управления дросселирующая щель закрыта. При отключении электропитания или обрыве кабеля подключения датчика дросселирующая щель перекрывается. Начиная с нулевого сигнала управления, возможно плавное регулирование расхода с помощью предусмотренных в электрическом усилителе регуляторов времени срабатывания в обоих направлениях (рампа). Обратный клапан (5) свободно пропускает поток В-*А. С помощью дополнительной плиты-выпрямителя типа Z4S6..., устанавливаемой под аппаратом, возможно регулирование расхода в обоих направлениях.

Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 A- 2X/.K4MV (с линией запирания, без обратного клапана).
В принципе действие этого регулятора расхода аналогично описанному выше, однако для исключения начального скачка при открытой дросселирующей щели компенсатор давления (4) запирается путем подвода под его нижний торец давления через отверстие Р (6). Давление подводится из линии Р распределителя (8). В результате компенсатор поднимается вверх, преодолевая усилие пружины (7) и исключая возможность соединения линий А—>В. Когда распределитель устанавливается в позицию, в которой соединяются его линии Р и В, компенсатор давления перемещается из закрытой позиции в рабочую, и начальный скачок исключается.

Описание

Особенности:

  • Наличие компенсатора давления, позволяющего стабилизировать расход независимо от нагрузки на гидродвигателе.
  • Привод от пропорционального электромагнита
  • Стыковый монтаж с размерами: по ISO 4401-03-02-0-94
  • Наличие электрического позиционного датчика перемещения дроссельной втулки.
  • Возможность осевого перемещения катушки датчика позволяет легко настраивать нулевое положение (гидравлическое и электрического) без вмешательства в систему управления.
  • регулирование расхода в обоих направлениях через промежуточную плиту - выпрямитель Z4S

Описание работы, конструкция

Пропорциональные двухлинейные регуляторы расхода типа 2FRE... служат для пропорционального электрического регулирования потока рабочей жидкости и имеют компенсацию по давлению и температуре. Основными составными частями являются: корпус (1), пропорциональный электромагнит с индуктивным позиционным датчиком обратной связи (2), дросселирующая втулка (3), компенсатор давления (4) и дополнительный обратный клапан (5).

Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 B-2X/.K4RV (без линии запирания, с обратным клапаном).
Установленная величина расхода определяется путем предварительного задания (0...100 %) величины сигнала, поступающего с датчика обратной связи. Сигнал управления через усилитель и пропорциональный электромагнит устанавливает дросселирующую втулку (3) в требуемое положение. Датчик определяет фактическое положение дросселирующей втулки и при наличии позиционной ошибки вырабатывает соответствующий корректирующий сигнал в системе замкнутой по положению обратной связи. Компенсатор давления (4) поддерживает постоянный перепад дав- лений на дросселирующей щели, что обеспечивает стабилизацию установленного расхода независимо от нагрузки на гидродвигателе. Компенсация по температуре достигается за счет соответствующего профилирования дросселирующей щели. При нулевом сигнале управления дросселирующая щель закрыта. При отключении электропитания или обрыве кабеля подключения датчика дросселирующая щель перекрывается. Начиная с нулевого сигнала управления, возможно плавное регулирование расхода с помощью предусмотренных в электрическом усилителе регуляторов времени срабатывания в обоих направлениях (рампа). Обратный клапан (5) свободно пропускает поток В-*А. С помощью дополнительной плиты-выпрямителя типа Z4S6..., устанавливаемой под аппаратом, возможно регулирование расхода в обоих направлениях.

Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 A- 2X/.K4MV (с линией запирания, без обратного клапана).
В принципе действие этого регулятора расхода аналогично описанному выше, однако для исключения начального скачка при открытой дросселирующей щели компенсатор давления (4) запирается путем подвода под его нижний торец давления через отверстие Р (6). Давление подводится из линии Р распределителя (8). В результате компенсатор поднимается вверх, преодолевая усилие пружины (7) и исключая возможность соединения линий А—>В. Когда распределитель устанавливается в позицию, в которой соединяются его линии Р и В, компенсатор давления перемещается из закрытой позиции в рабочую, и начальный скачок исключается.

Код заказа

Технические характеристики

Общие

Масса - пропорциональный двухли- нейный регулятор расхода кг 1,8
- промежуточная плата- выпрямитель кг 0,9
Рабочее положение произвольное
Температурный диапазон при хранении на складе °C – 20 ... + 80
Температурный диапазон окружающей среды °C – 20 ... + 50

Гидравлические -пропорциональный двухлинейный регулятор расхода (масло HLP 46 при температуре 40 ± 5о С)

Макс. рабочее давление в линии А бар до 210
Исполнение 1L 2L 8L 3Q 6Q 10Q 16Q 25Q 2QE
Макс. расход л/мин 1 2 8 3 6 10 16 25 25
Мин. расход -до 100 бар cм3/мин 25 25 50 15 25 50 70 100 15
- до 210 бар cм3/мин 25 25 50 25 25 50 70 100 25
Макс. утечка из линии А в линию В
Сигнал 0% n = 41 мм2/с Dp = 50 бар cм3/мин 4 4 6 4 4 6 7 10 4
Температура 50оС Dp = 100 cм3/мин 5 5 8 5 5 8 10 15 5
  бар
n = 41 мм2/сек и V = 50 C) Dp = 210 бар cм3/мин 7 7 12 7 7 12 15 22 7
Минимальная разность давлений бар 6 ... 10
Разность давлений при свободном обратном потоке B –> А см. характеристику стр.9
Зависимость расхода от давления: давление на входе/ давление на выходе см. характеристику стр.9
температурная зависимость. Тепловой дрейф гидравлический и электрический   см. характеристику стр.9
Рабочая жидкость Минеральное масло (HL, HLP) по DIN 51524 Прочие рабочие жидкости по запросу!
Макс. допустимый уровень загрязнения рабочей жидкости – класс чистоты по ISO4406 (c) класс 20/18/15 1)
Температурный диапазон рабочей жидкости °C -20 ... +80
Диапазон вязкости мм2/с 15 ... 380
Гистерезис                                    % < ± 1 от qVmax
Повторяемость                                                                   % < 1 от qVmax
Производственные – клапан 2FRE 6 допуски ± 3 % при сигнале 33% ± 5 % при сигнале 100%
усилитель VT-VRPA1 (аналоговый) усилитель должен быть согласован с клапаном2)
усилитель VT-VRPD-1 (цифровой) усилитель должен быть согласован с клапаном2)
Гидравлические – промежуточная плата -выпрямитель
    до 210
Рабочее давление бар
Давление открытия бар 0,7
Номинальный расход л/мин 25


1) В гидросистемах должен обеспечиваться класс чистоты, указанный для компонентов. Эффективная фильтрация позволяет избежать отказов и одновременно повышает срок службы компонентов

2) При использовании усилителей наблюдается разброс данных по экземплярам из-за допусков на частоту осцилляции (питание позиционного датчика). При использовании новых установок или замене усилителя может быть необходимо согласование настройки усилителя.

Электрические – пропорциональный магнит

Вид напряжения постоянное
Сопротивление катушки – в холодном состоянии при 20                                                     Ом °C 5,4
– макс. величина в разогретом                                   Ом состоянии 8,2
Продолжительность включения                                                                         % 100
Макс. ток                                                                                       A 1,5
Электрическое соединение со штекером по DIN EN 175301-803-A
штепсельная розетка по DIN EN 175301-803-A 1)
Степень защиты по EN 60529 IP 65 2) со смонтированной и заблокированной штепсельной розеткой

Электрические – индуктивный позиционный датчик

суммарное сопротивление катушек между сопротивление катушки при 20 С (см. для этого стр.7)   1 и 2 2 и и 1
Ом 31,5 45,5 31,5
Электрическое соединение со штекером GSA20
штепсельная розетка GM209N (Pg9)
Степень защиты по EN 60529 IP 65 2) cо смонтированной и заблокированной штепсельной розеткой
Индуктивность                                                                                            мГц 6 ... 8
Частота                                                                                            кГц осциллятора 2,5
Электрическая система измерения позиции дифференциальный дроссель
Номинальный ход                                                                                             мм 3,5

2) Температура на поверхности катушек электромагнитов соответствует европейским нормам DIN EN563 и DIN EN982!

Графики

Размеры, мм

1. Корпус
2. Пропорциональный электромагнит с индуктивным позиционным датчиком обратной связи
3.1. Штекер для пропорционального электромагнита
3.2. Штекер для датчика положения
4. Место, необходимое для снятия штекера
5. Заводская табличка
6. Одинаковые уплотнительные кольца для каналов А, В, Р и заглушки
7. Линия А
8. Линия В
9. Заглушка 12,6 мм
10. Обработанная опорная поверхность аппарата по ISO 4401 (c фиксирующим отверстием)
код: 4401-03-02-0-94 – комментарий по ISO 5783)

Крепежные винты (не входят в поставку)
Рекомендуются следующие крепежные винты:
- 4 винта с внутренним шестигранником по ISO 4762 – M5x30 – 10.9=flZn240h-L (коэффциент трения 0,09 ... 0,14 по VDA 235-101); момент затяжки МА = 7 Нм ±10%
- 4 винта с внутренним шестигранником по ISO 4762 – M5x30 –10.9 (коэффициент трения 0,08 ... 0,16 по VDI 2230 - улучшенные, черные) момент затяжки МА = 8,1 Нм ± 10%

Дополнительно

1 Возможные коды и артикулы

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 2FRE6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900949742 2FRE6B-2X/6QK4RV
R900962528 2FRE6B-2X/2QEK4RV-3
R900954501 2FRE6B-2X/2QEK4RV
R900938035 2FRE6B-2X/2QEK4MV

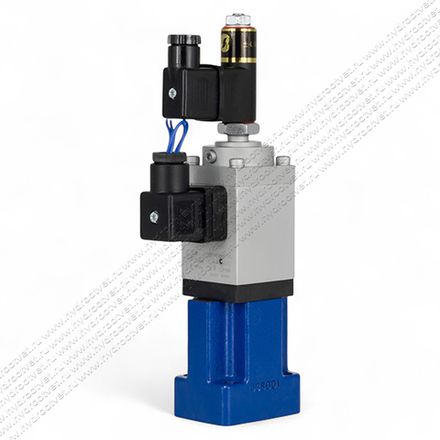

R900949741 2FRE6B-2X/16QK4RV
R900963240 2FRE6B-2X/16LK4MV
R900967793 2FRE6A-2X/8LK4MV
R900956195 2FRE6A-2X/6QK4RV
R900950857 2FRE6A-2X/3QK4MV
R900962992 2FRE6A-2X/2QEK4RV
R900960182 2FRE6A-2X/2QEK4MV
R900245015 2FRE6A-2X/2LK4RV
R900961336 2FRE6A-2X/2LK4MV
R900960170 2FRE6A-2X/1LK4RV
R900958063 2FRE6A-2X/16QK4RV
R901026943 2FRE6A-2X/25LK4MV
R901312090 2FRE6B-2X/10LK4MV
R900959320 2FRE6B-2X/25QK4MV=LB
