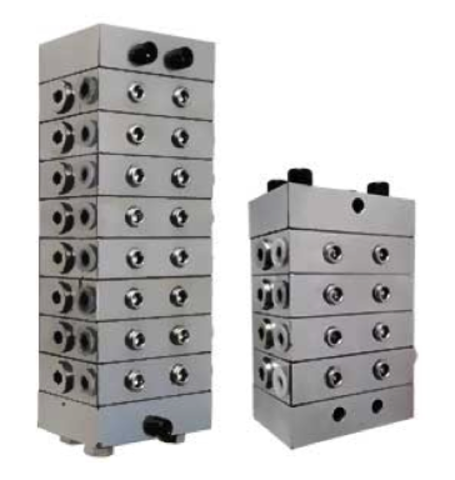

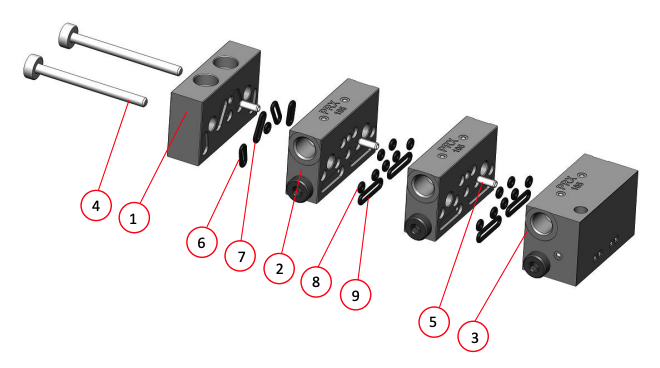

Прогрессивный распределитель KJ, KM, KL состоит из подающих и торцевых секций, изготовленных из конструкционной стали со среднеуглеродистым сплавом. Промежуточные питающие секции выбираются в зависимости от числа выходов (1 или 2) и величины дозы подачи смазки, определяемой в соответствии с требованиями смазываемого оборудования. Подводы смазки в питатель KM и KL расположены с двух противоположных сторон всей сборки. А выходы располагаются по бокам питателя. На каждом выходе питателя KM и KL установлен обратный клапан, который может полностью предотвратить противоток смазочного материала, вызванный обратным давлением в точке смазки, что гарантирует надежную и точную по дозе подачу смазки в каждую точку. Распределители KJ, M, KL подходят для однолинейной централизованной системы смазки с плотным распределением точек смазывания, различным расходом густой смазки, частой подачей смазки и номинальным давлением до 200 бар.
Ниже показана схема прогрессивной системы смазки с применением последовательных питателей:
На следующем видео приведен принцип работы последовательного питателя:

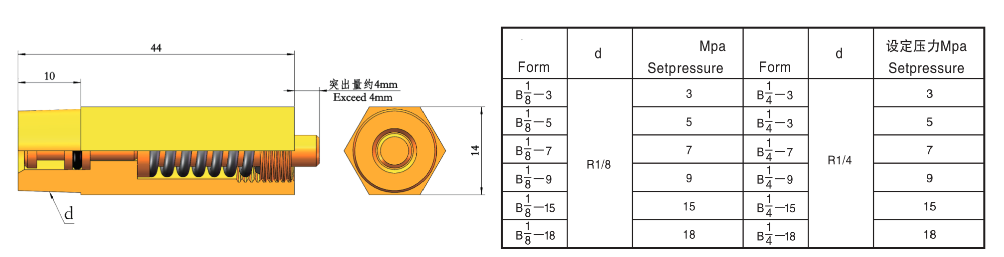

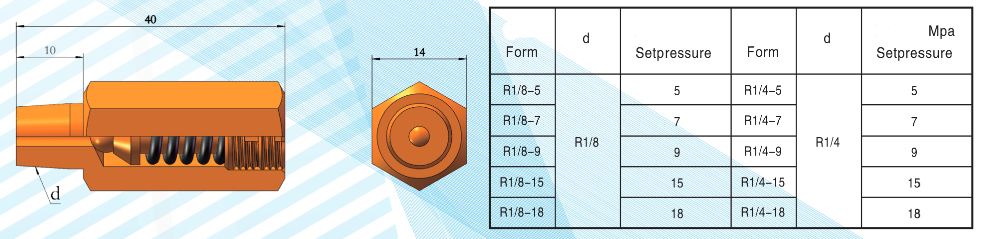

Индикатор избыточного давления
Устанавливается на отдельном выходе питателя на лицевой стороне. Принцип работы - когда точка смазки или трубопровод перекрываются и давление поднимается выше заданного значения, внешняя часть индикатора слегка выступает наружу, показывая, что данный питатель работает с превышением давления и по этому индикатору можно локализовать неисправность во всей системе смазки.
Индикатор переполнения
Устанавливается в отдельных выходных каналах каждого питателя в местах, подверженных засорению в суровых условиях эксплуатации. Когда точка смазывания или трубопровод закупориваются и давление ненормально повышается выше заданного значения, смазка, подаваемая из закупоренной точки питателя, перетекает через переливное отверстие. После проверки точка перелива оказывается заблокированной = точка отказа. Он подходит только для деталей, работающих в непрерывном режиме, и не должен влиять на работу других дозаторов.
