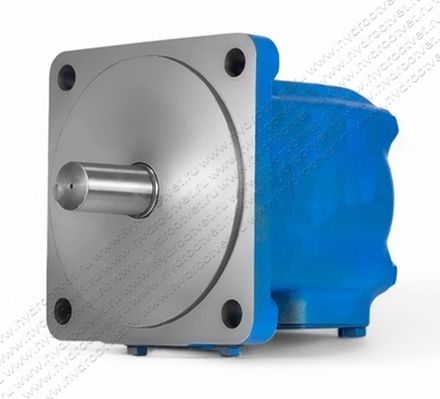

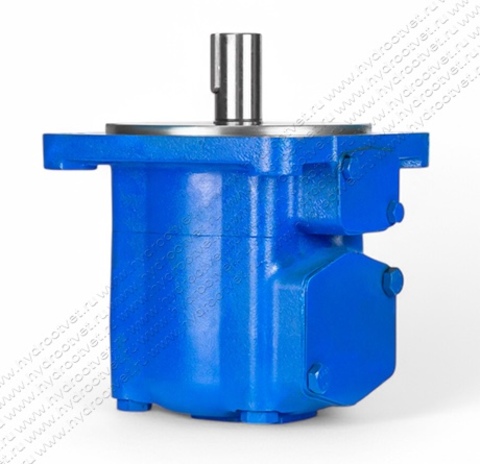

Большие расходы - Насос пластинчатый нерегулируемый YB-D (50V) для больших подач

Пластинчатые нерегулируемые насосы серии YB-D (50V) предназначены для создания большого расхода до 470 л/мин при средних давлениях до 100 бар. Достоинством таких насосов является также малый шум, малые пульсации и высокое качество исполнения.

Макс. рабочее давление: 100 бар
Максимальный расход: 470 л/мин

Скачать каталог насос V   Подробное описание 50V на русском

Конфигуратор
Рабочий объем, см3
Номинальный расход при 1450 об/мин, л/мин
Сбросить

Насосы серии YB-D (50V) являются пластинчатыми насосами постоянной производительности. Насосы имеют высокий КПД, малый уровень шума и могут работать при высоком давлении. Благодаря высокоточному оборудованию, которое применяется при изготовлении данных насосов, конструкция насосов обладает высокой надежностью и имеет ультранизкий уровень пульсации давления на выходе.

Данные насосы за счет своей надежности и точности изготовления нашли свое применение в таких системах, как гильотины, термопластавтоматы, ковочные прессы и другом промышленном оборудовании.

Особенности насоса YB-D (50V):

– постоянная подача
– высокий ресурс подшипников за счет гидравлической разгрузки вала
– гидравлически разгруженные пластины с малым износом
– низкий уровень шума
– легко обслуживаемый и заменяемый картридж основного качающего узла
– высокий КПД
– расположение напорного канала -по выбору
– исполнения с правым или левым вращением
– конец вала цилиндрический или шлицевой (под заказ)

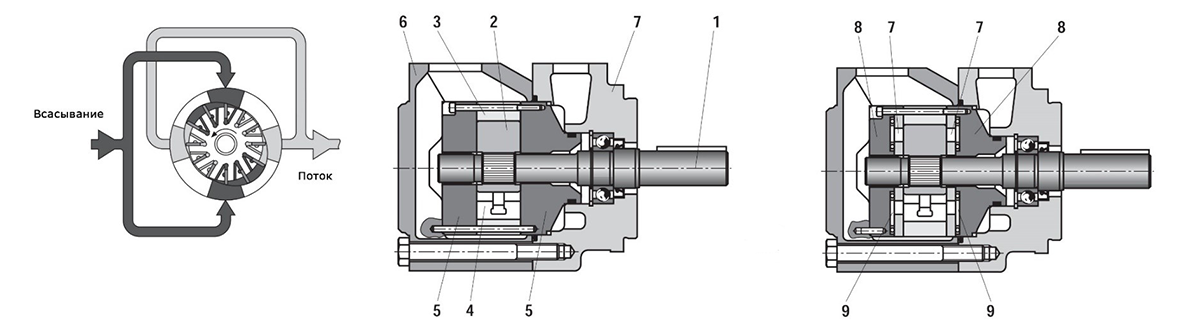

Конструкция и принцип работы гидронасоса YB-D (50V)

Насосы типов YB-D (50V) являются лопастными с постоянным рабочим объемом. На шлицевую часть вала (1) насажен ротор (2), вращающийся в кольцевом статоре (3). В пазах ротора находятся лопасти (4), которые при вращении прижимаются ко внутренней поверхности статора за счет центробежной силы. Рабочие камеры с торцов ограничиваются распределительными дисками (5). Ротор имеет двойной эксцентриситет, что создает две зоны всасывания и две зоны нагнетания и обеспечивает гидравлическую разгрузку вала. Конструкция зон всасывания позволяет частично разгрузить лопасти. Эта разгрузка уменьшает износ и повышает КПД. При снятии крышки (6) весь насосный блок насоса (ротор, лопасти, кольцевой статор, распределительные диски) легко вынимается для ремонта без демонтажа корпуса (7). Это обеспечивает быстрое обслуживание и ремонт.

Описание

Насосы серии YB-D (50V) являются пластинчатыми насосами постоянной производительности. Насосы имеют высокий КПД, малый уровень шума и могут работать при высоком давлении. Благодаря высокоточному оборудованию, которое применяется при изготовлении данных насосов, конструкция насосов обладает высокой надежностью и имеет ультранизкий уровень пульсации давления на выходе.

Данные насосы за счет своей надежности и точности изготовления нашли свое применение в таких системах, как гильотины, термопластавтоматы, ковочные прессы и другом промышленном оборудовании.

Особенности насоса YB-D (50V):

– постоянная подача
– высокий ресурс подшипников за счет гидравлической разгрузки вала
– гидравлически разгруженные пластины с малым износом
– низкий уровень шума
– легко обслуживаемый и заменяемый картридж основного качающего узла
– высокий КПД
– расположение напорного канала -по выбору
– исполнения с правым или левым вращением
– конец вала цилиндрический или шлицевой (под заказ)

Конструкция и принцип работы гидронасоса YB-D (50V)

Насосы типов YB-D (50V) являются лопастными с постоянным рабочим объемом. На шлицевую часть вала (1) насажен ротор (2), вращающийся в кольцевом статоре (3). В пазах ротора находятся лопасти (4), которые при вращении прижимаются ко внутренней поверхности статора за счет центробежной силы. Рабочие камеры с торцов ограничиваются распределительными дисками (5). Ротор имеет двойной эксцентриситет, что создает две зоны всасывания и две зоны нагнетания и обеспечивает гидравлическую разгрузку вала. Конструкция зон всасывания позволяет частично разгрузить лопасти. Эта разгрузка уменьшает износ и повышает КПД. При снятии крышки (6) весь насосный блок насоса (ротор, лопасти, кольцевой статор, распределительные диски) легко вынимается для ремонта без демонтажа корпуса (7). Это обеспечивает быстрое обслуживание и ремонт.

Код заказа

Вы всегда сможете сориентировать расположение канала всасывания самостоятельно, открутив четыре винта на задней крышке насоса, и провернув всасывающий канал в нужное положение относительно напорного.

Технические характеристики
Серия Модель Рабочий объем, см Скорость вращения об/мин Рабочее давление максимальное, бар Потребляемая мощность, кВт Вес, кг Код для заказа
50V YB-D 250 252 600 - 1800 100 65 70 YB-D-250RA
YB-D 315 316 83 YB-D-315RA
YB-D355 350 94 YB-D-355RA

Применения:

  1. Потребляемая мощность указана для следующих рабочих параметров: 10МПа, и 1500 об/мин.
  2. Если при работе насоса важен шум, то настоятельно рекомендуется работать при частоте вращения в 1000 об/мин,

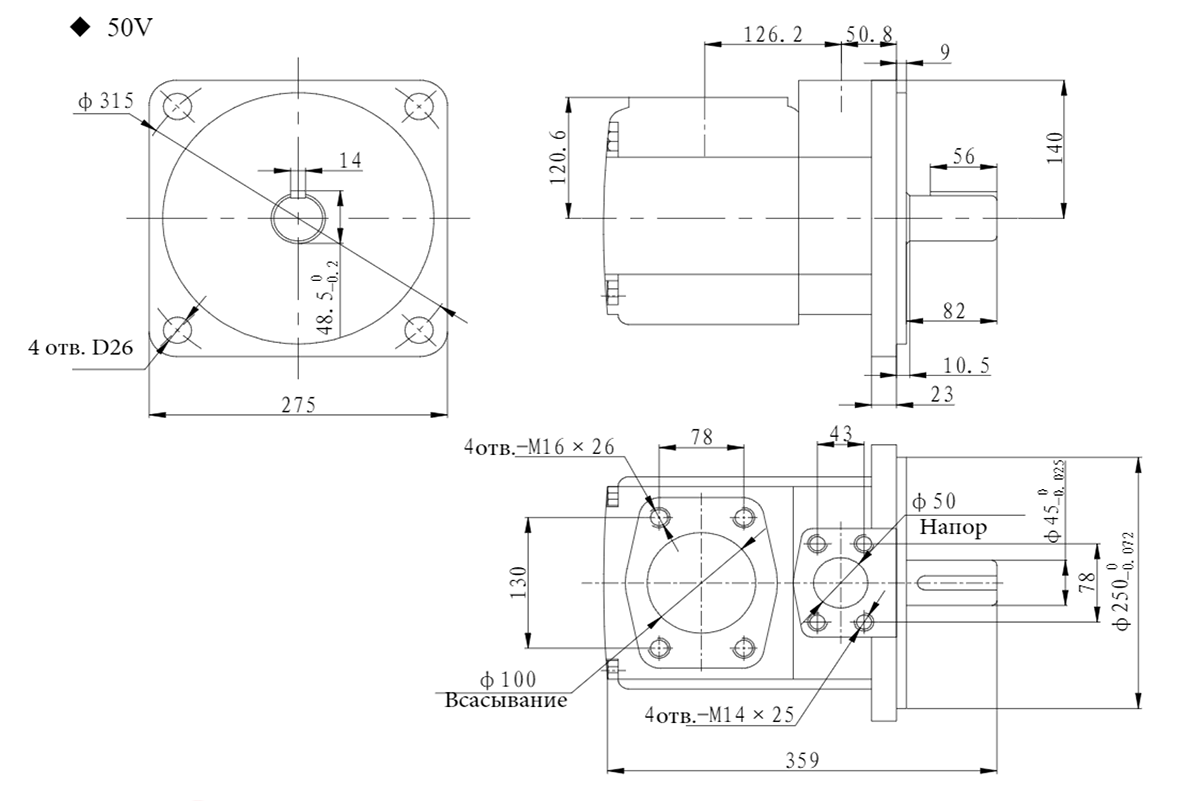

Размеры, мм
