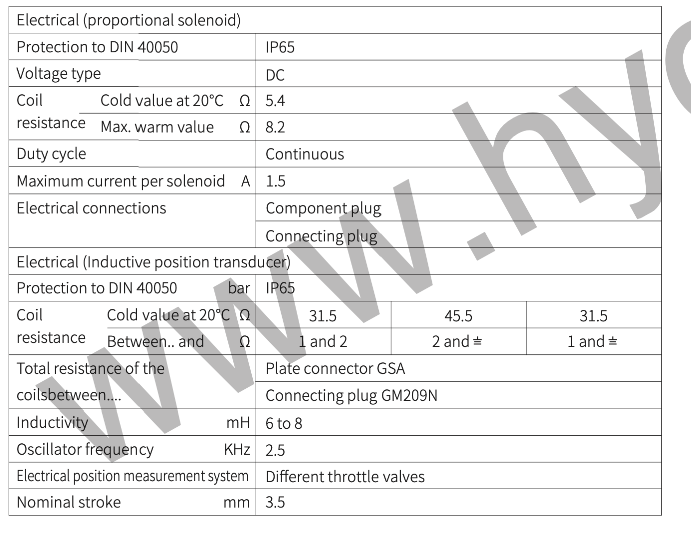

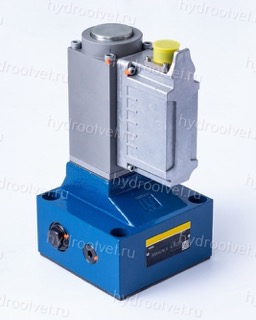

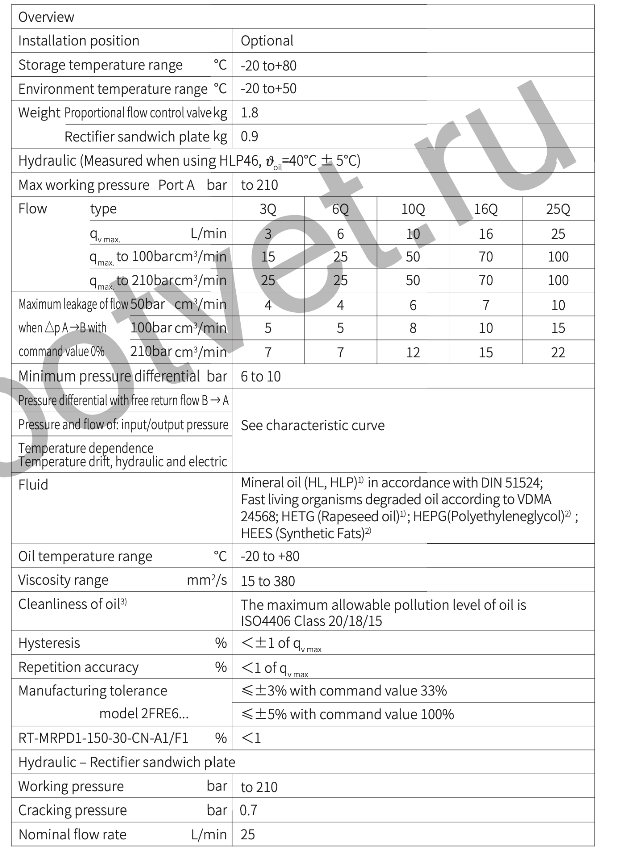

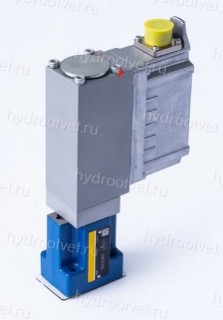

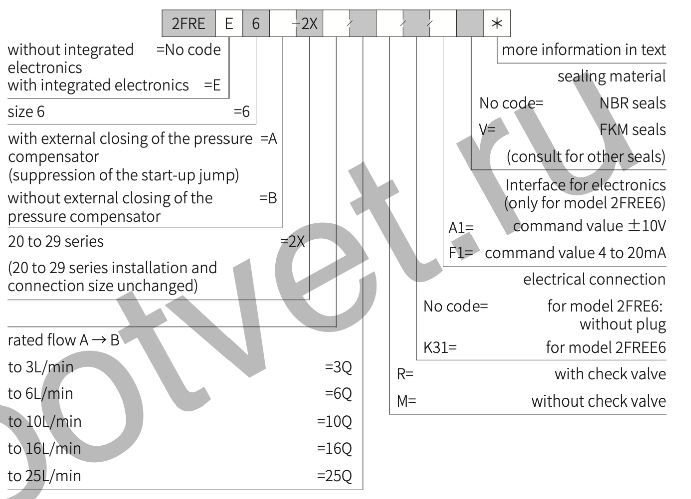

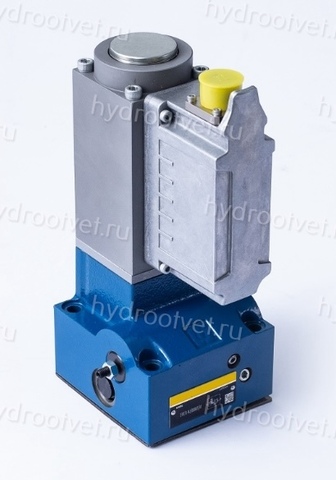

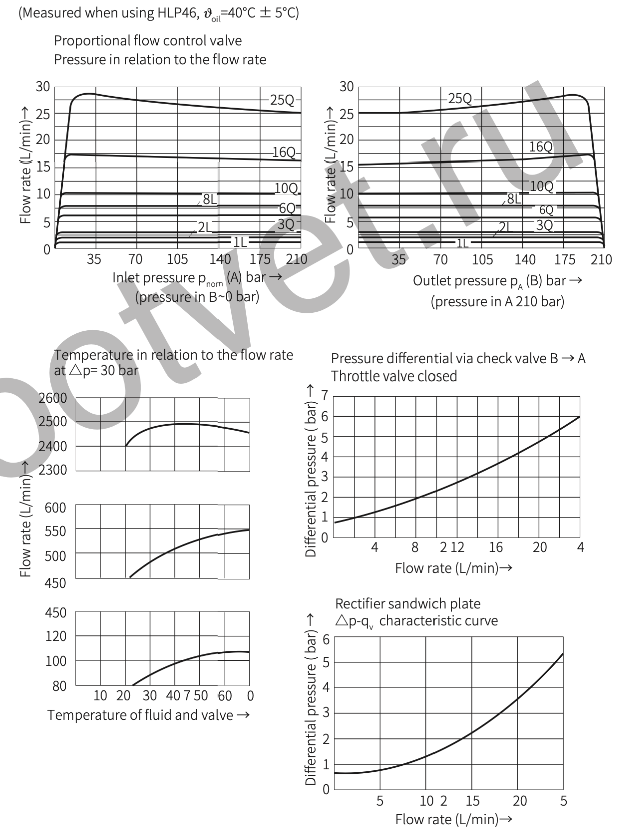

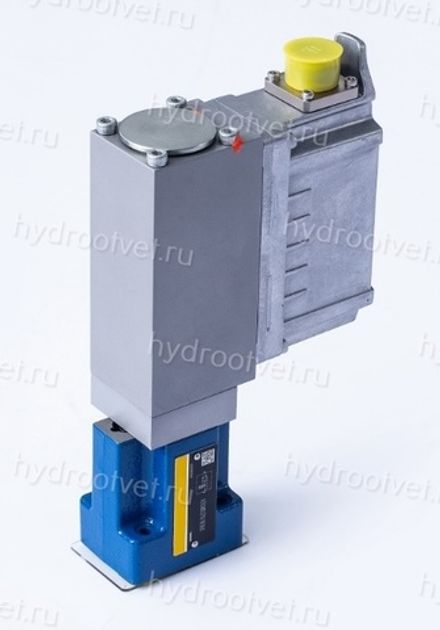

Клапаны 2FREE являются двухлинейными (последовательными) регуляторами потока с пропорциональным электромагнитным управлением и предназначены для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FREE оснащен датчиком положения регулирующего элемента, что необходимо для организации обратной связи при управлении, имеет встроенный электронный усилитель (OBE). Клапан устанавливает на монтажную поверхность по средствам стыкового монтажа. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры. Качество подтверждено соответствующими сертификатами.

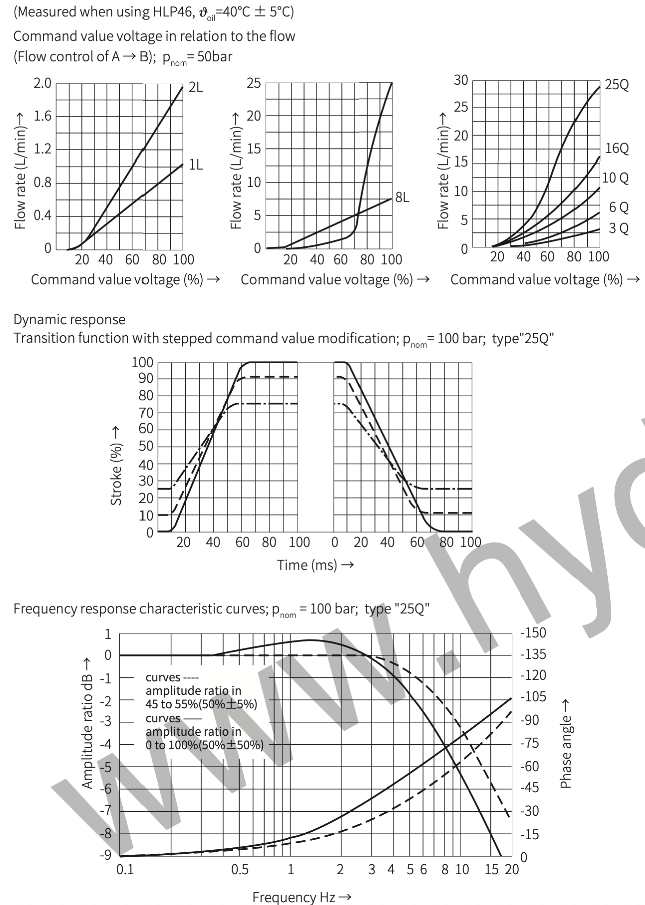

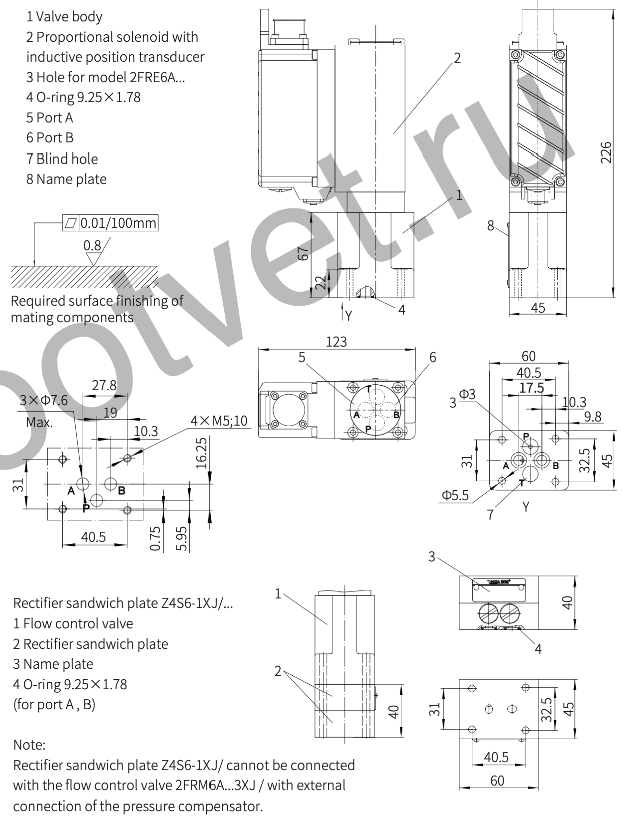

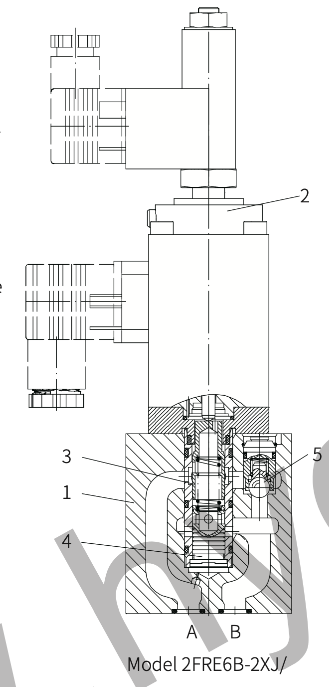

Пропорциональные клапаны регулирования расхода 2FREE6, 2FREE10, 2FREE16 работают в двух направлениях. Они могут регулировать соответствующий расход независимо от давления и температуры в соответствии с заданным значением электрической команды. Клапан в основном состоит из корпуса клапана (1), пропорционального соленоида с индуктивным датчиком положения (2), измерительного отверстия (3), компенсатора давления (4) и дополнительного обратного клапана (5).

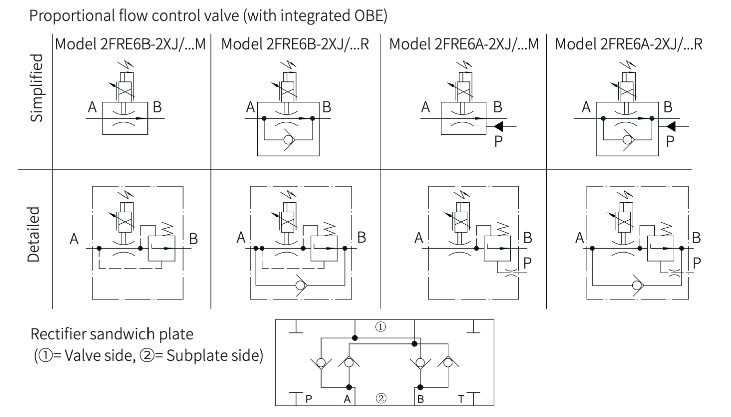

Пропорциональный клапан регулирования расхода, модель 2FREE6B-2X/ (без внешнего запирания, с обратным клапаном)
Настройка расхода (от 0 до 100%) определяется потенциометром командного значения. Значение заданной команды регулирует измерительное отверстие (3) с помощью усилителя и пропорционального соленоида. Положение измерительного отверстия (3) измеряется индуктивным датчиком положения. Любое отклонение от значения команды компенсируется с помощью управления с обратной связью. Компенсатор давления (4) постоянно поддерживает перепад давления в измерительном отверстии (3) на постоянном уровне. Таким образом, поток компенсируется нагрузкой. Благодаря конструкции измерительного отверстия достигается низкий температурный перепад. При заданном значении 0% измерительное отверстие закрывается. В случае отключения питания или обрыва кабеля на индуктивном датчике положения измерительное отверстие закрывается. Если значение команды равно 0%, возможно запуск без превышения скорости. Открытие и закрытие измерительного отверстия в пропорциональном усилителе может происходить с задержкой из-за двух скачков давления. С помощью обратного клапана (6) возможен свободный поток из B в A. Благодаря установке многослойной пластины выпрямителя Z4S6... под клапаном пропорционального регулирования расхода поток из привода может регулироваться в обоих направлениях.

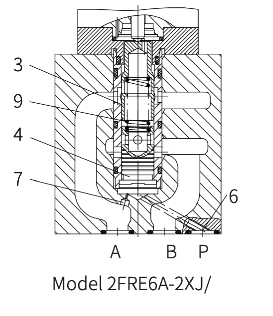

Клапан пропорционального регулирования расхода модели 2FREE6A-2X/ (с внешним запором, без обратного клапана)

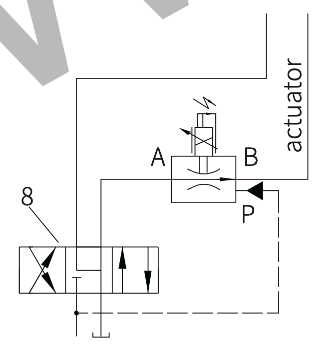

В принципе, функция этого клапана аналогична функции клапана 2FREE6B-2X/. Для подавления скачка давления при запуске, когда измерительное отверстие (3) (заданное значение > 0%) открыто, компенсатор давления (4) закрывается через отверстие P (6). Внутреннее соединение между отверстием A и компенсатором давления (4) заблокировано. Через внешнее отверстие P (6) давление в отверстии P направляющего клапана (8) воздействует на компенсатор давления (4) и удерживает его в закрытом положении под действием усилия пружины (9).При переключении направляющего клапана (8) с P на B компенсатор давления (4) перемещается из закрытого положения в соответствующее положение компенсации, что позволяет избежать скачка давления при запуске.
