НПл16 двухпоточный - Пластинчатый нерегулируемый насос PV2R (аналог НПл*-*16) сдвоенный



В данном разделе приведены сдвоенные насосы. Насосы серии PV2R являются надежными и качественными аналогами насосов отечественного производства "Гидропривод" (Елец) модели НПл*-*/16.

Насосы серии PV2R - это пластинчатые насосы сдвоенные постоянной производительности, предназначенные для работы в станочных гидросистемах с давлением до 16 МПа. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов итальянского производства.

Обратите внимание - есть отличия в размерах от отечественных насосов. Отличия заключаются в расстояниях до осей всасывающего и напорного портов относительно плоскости переднего фланца. Если при взаимозаменяемости важны также направления выходов (всасывание и нагнетание), то в ответном кронштейне, к которому крепится фланец насоса, потребуется просверлить 2 отверстия, смещенных относительно текущих на 45°.

Макс. рабочее давление: 160 бар
Максимальный расход (для габарита 1+1): 33 + 33 л/мин
Максимальный расход (для габарита 2+2): 108 + 108 л/мин

 Подробное описание НПл16 сдвоенный на русском

Взаимозаменяемый аналог Насос НПл*/16 Насос БГ12 Габарит
PV2R11-6/6RBAU1 НПл 5-5/16 5БГ12-21 АМ 1+1
PV2R11-6/8RBAU1 НПл 5-8/16 5БГ12-21 М 1+1

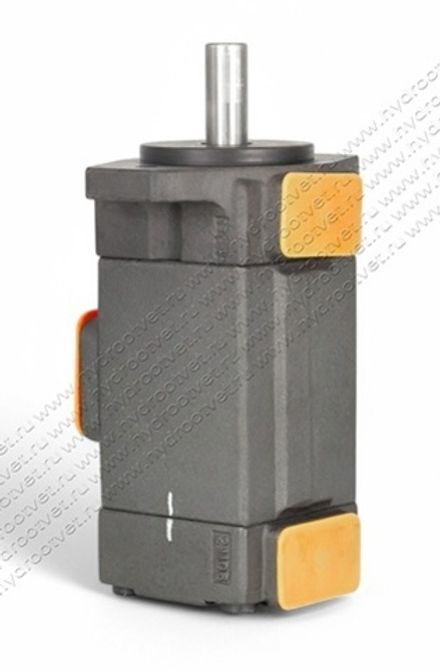

PV2R11-6/12RBAU1 НПл 5-12,5/16 5БГ12-22 АМ 1+1
PV2R11-6/17RBAU1 НПл 5-16/16 5БГ12-22 М 1+1
PV2R11-6/19RBAU1 НПл 5-20/16 5БГ12-23 АМ 1+1
PV2R11-6/25RBAU1 НПл 5-25/16 5БГ12-23 М 1+1
PV2R11-8/8RBAU1 НПл 8-8/16 8БГ12-21 М 1+1
PV2R11-8/12RBAU1 НПл 8-12,5/16 8БГ12-22 АМ 1+1
PV2R11-8/17RBAU1 НПл 8-16/16 8БГ12-22 М 1+1
PV2R11-8/19RBAU1 НПл 8-20/16 8БГ12-23 АМ 1+1
PV2R11-8/25RBAU1 НПл 8-25/16 8БГ12-23 М 1+1
PV2R11-12/12RBAU1 НПл 12,5-12,5/16 12БГ12-22 АМ 1+1
PV2R11-12/17RBAU1 НПл 12,5-16/16 12БГ12-22 М 1+1
PV2R11-12/19RBAU1 НПл 12,5-20/16 12БГ12-23 АМ 1+1
PV2R11-12/25RBAU1 НПл 12,5-25/16 12БГ12-23АМ 1+1

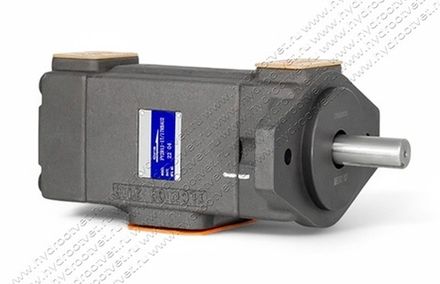

PV2R11-17/17RBAU1 НПл 16-16/16 18БГ12-22 М 1+1
PV2R11-17/19RBAU1 НПл 16-20/16 18БГ12-23 АМ 1+1
PV2R11-17/25RBAU1 НПл 16-25/16 18БГ12-23 М 1+1
PV2R11-19/19RBAU1 НПл 20-20/16 25БГ12-23 М 1+1
PV2R11-19/25RBAU1 НПл 20-25/16 25БГ12-23 АМ 1+1
PV2R11-25/25RBAU1 НПл 25-25/16 35БГ12-23 М 1+1

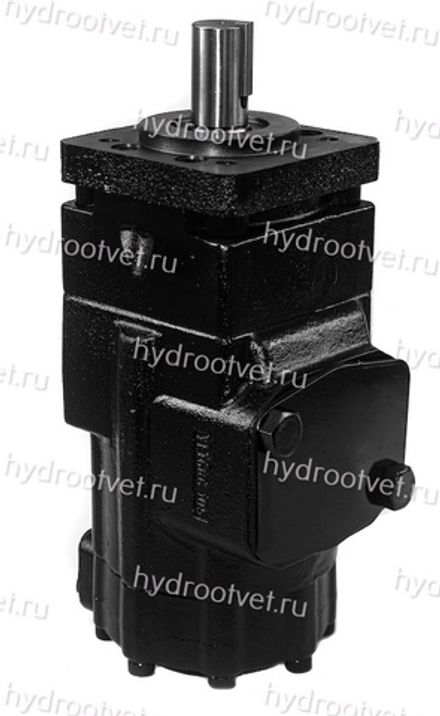

T6CCL-014-014-R00-U НПл 45-45/16 50БГ12-24 АМ 2+2
T6CCL-017-017-R00-U НПл 56-56/16 70БГ12-24 М 2+2
T6CCL-022-022-R00-U НПл 80-80/16 100БГ12-25 АМ 2+2
T6CCL-014-022-R00-U НПл 56-80/16 70БГ12-25АМ 2+2
T6CCL-012-022-R00-U НПл 45-80/16 50БГ12-25 АМ 2+2
T6CCL-012-014-R00-U НПл 45-56/16 50БГ12-24 М 2+2
T6CCL-012-003-R00-U НПл 45-12,5/16 12БГ12-24 АМ 2+1
T6CCL-014-005-R00-U НПл 56-20/16 25БГ12-24 М 2+1
T6CCL-022-006-R00-U НПл 80-25/16 35БГ12-25 АМ 2+1
Конфигуратор
Габарит
Рабочий объем, см3
Показать еще
Номинальный расход при 1500 об/мин не менее, л/мин
Показать еще
Сбросить

Насосы серии PV2R11 являются надежными и качественными аналогами насосов отечественного производства "Гидропривод" (Елец) модели НПл*-*/16. Насосы серии PV2R11 - это пластинчатые насосы сдвоенные постоянной производительности, предназначенные для работы в станочных гидросистемах с давлением до 16 МПа. Обратите внимание - есть отличия в размерах от отечественных насосов. Отличия заключаются в расстояниях до осей всасывающего и напорного портов относительно плоскости переднего фланца. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов итальянского производства.

Описание

Насосы серии PV2R11 являются надежными и качественными аналогами насосов отечественного производства "Гидропривод" (Елец) модели НПл*-*/16. Насосы серии PV2R11 - это пластинчатые насосы сдвоенные постоянной производительности, предназначенные для работы в станочных гидросистемах с давлением до 16 МПа. Обратите внимание - есть отличия в размерах от отечественных насосов. Отличия заключаются в расстояниях до осей всасывающего и напорного портов относительно плоскости переднего фланца. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов итальянского производства.

Код заказа

Вы всегда сможете сориентировать расположение канала всасывания самостоятельно, открутив четыре винта на задней крышке насоса, и провернув всасывающий канал в нужное положение относительно напорного.

Технические характеристики
Габарит Код для заказа Рабочий объем, см3 Теоретическая подача при частоте вращения 1500 об/мин, не менее, л/мин Потребляемая мощность, кВт
1+1 PV2R11-6/6RBAU2 6,1+6,1 5,4/5,4 4,0
1+1 PV2R11-6/8RBAU2 6,1+8,5 5,4/9 5,6
1+1 PV2R11-6/12RBAU2 6,1+13,0 5,4/14,6 6,6
1+1 PV2R11-6/17RBAU2 6,1+16,9 5,4/19,4 7,7
1+1 PV2R11-6/19RBAU2 6,1+19,4 5,4/25,5 8,9
1+1 PV2R11-6/25RBAU2 6,1+24,4 5,4/33 10,5
1+1 PV2R11-8/8RBAU2 8,5+8,5 8,7/8,7 6,1
1+1 PV2R11-8/12RBAU2 8,5+13,0 9/14,6 7,7
1+1 PV2R11-8/17RBAU2 8,5+16,9 9/19,4 8,7
1+1 PV2R11-8/19RBAU2 8,5+19,4 9/25,5 10,0
1+1 PV2R11-8/25RBAU2 8,5+24,4 8,7/25,5 11,5
1+1 PV2R11-12/12RBAU2 13,0+13,0 14,6/14,6 9,2
1+1 PV2R11-12/17RBAU2 13,0+16,9 14,6/19,4 10,3
1+1 PV2R11-12/19RBAU2 13,0+19,4 14,6/25,5 11,5
1+1 PV2R11-12/25RBAU2 13,0+24,4 14,6/33 13,1
1+1 PV2R11-17/17RBAU2 16,9+16,9 19,4/19,4 11,3
1+1 PV2R11-17/19RBAU2 16,9+19,4 19,4/25,5 12,6
1+1 PV2R11-17/25RBAU2 16,9+24,4 19,4/33 14,1
1+1 PV2R11-19/19RBAU2 19,4+19,4 25,5/25,5 13,9
1+1 PV2R11-19/25RBAU2 19,4+24,4 25,5/33 15,4
1+1 PV2R11-25/25RBAU2 24,4+24,4 33/33 16,9
2+2 T6CCL-014-014-R00-U 46+46 56/56 30,2
2+2 T6CCL-017-017-R00-U 58+58 73,9/73,9 39,2
2+2 T6CCL-022-022-R00-U 70+70 108/108 52



Максимальное давление 160 бар
Минимальная частота вращения вала насоса 750 об/мин
Максимальная частота вращения вала насоса 1800 об/мин
Температура окружающей среды 0…+40 °C
Рабочая жидкость Минеральное масло
Вязкость Минимально допустимая 20 сСт
Рекомендуемая 25…50 сСт
Допустимая при пуске до 200 сСт
Температура рабочей жидкости 0…+70 °C
Класс чистоты рабочей жидкости Максимальный 20/18/15 ISO по 4406
(не грубее 12–го класса по ГОСТ 17216-2001)
Рекомендуемый 18/16/13
Давление на входе в насос От -0,2 до 0,3 бар (изб.)
Уплотнения NBR
Направление вращения По часовой стрелке (со стороны вала)
Гидравлическое присоединение Метрическая резьба
Масса Габарит 1 8 кг
Масса Габарит 2 17 кг
Масса Габарит 1+1 13 кг
Масса Габарит 2+2 46 кг

 Рабочее давление максимально, бар

Специальные масла Минеральные масла Водно-гликолиевые масла Эмульсии Фосфатные эфиры
210 160 70 70 160

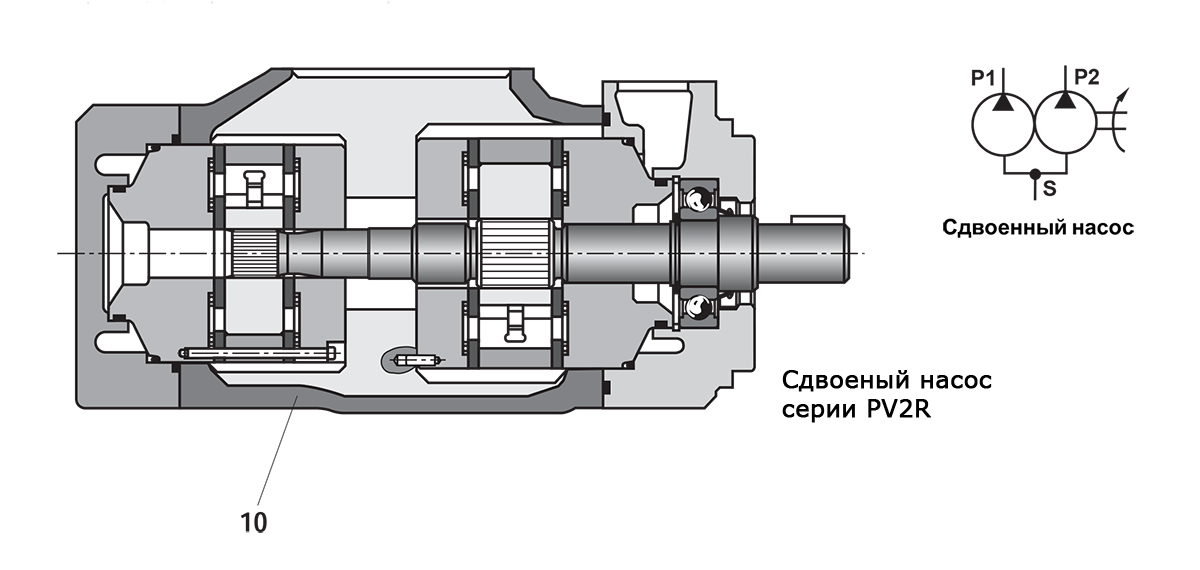

Размеры, мм

Габарит 1+1

Габарит 2+2

Инструкция по эксплуатации

Эксплуатация насосов должна производиться квалифицированным персоналом в соответствии с требованиями ГОСТ Р 52543-2006 и требованиями данного руководства по эксплуатации.
Перед пуском необходимо проверить надежность крепления насоса и трубопроводов.
Основные требования безопасности приводятся в руководстве по эксплуатации (паспорте) на оборудование, на которое устанавливается насос.
Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается.
Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса.
Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса.
Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна.
Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу, исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть 0,08 …0,12 МПа.
На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Перед первым пуском в насос заливается рабочая жидкость и вывертывается винт предохранительного клапана до нулевой настройки.
Гидросистема должна обеспечивать предохранение полного слива рабочей жидкости из насоса после его остановки.
Надежная работа насоса может быть обеспечена только при использовании чистого минерального масла с кинематической вязкостью от 25 до 213 мм2/с. Номинальная тонкость фильтрации 25 мкм.
Замену рабочей жидкости следует производить при ее загрязнении механическими примесями и при изменении вязкости.
Перед заливкой рабочей жидкости бак следует тщательно промыть. Заливку рабочей жидкости в бак производить только через фильтр.
Во время работы насоса необходимо следить за показаниями приборов. Резкие колебания стрелок приборов, а также шум и вибрация характеризуют ненормальную работу насоса. В этом случае остановить насос и устранить неисправность.
Запрещается устранять неполадки во время работы насоса.
Для поддержания насоса в постоянной готовности к работе с обеспечением требуемых параметров и технических характеристик должно проводится своевременное техническое обслуживание.
Насос неремонтопригоден и при выходе из строя заменяется на новый.
Отказом считается любое нарушение работоспособности насоса, для устранения которого требуется разборка. Замена уплотнений не считается отказом.
Ненормальную работу насоса характеризуют резкие колебания стрелок приборов, а также шум и вибрация.
Предельное состояние насоса характеризуется уменьшением коэффициента подачи на 15%.

СВЕДЕНИЯ О КВАЛИФИКАЦИИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

К монтажу и эксплуатации насоса допускаются только квалифицированные механики и слесари, знающие конструкцию насоса, обладающие опытом по обслуживанию, ремонту и проверке насосов и ознакомленные с руководством по эксплуатации, сдавшие экзамен на право монтажа и обслуживания насосов. Подготовка, проверка знаний и аттестация отдельных категорий работников и специалистов проводятся в соответствии со специальными требованиями, установленными в нормативных документах Ростехнадзором России. Перед допуском к работе на объекте обслуживающий персонал должен проходить инструктаж по безопасности и стажировку на рабочем месте.

Фото

Дополнительно

Таблица взаимозаменяемости двухпоточных насосов НПл 16

Взаимозаменяемый аналог Насос НПл*/16 Насос БГ12 Габарит Номинальное давление, бар Мощность, кВт Обороты, 1/мин Производитель ность, л/мин Рабочий объем, см3
PV2R11-6/6RBAU2 НПл 5-5/16 5БГ12-21 АМ 1+1 160 4 1500 5,4/5,4 6,1+6,1
PV2R11-6/8RBAU2 НПл 5-8/16 5БГ12-21 М 1+1 160 5,6 1500 5,4/9 6,1+8,5
PV2R11-6/12RBAU2 НПл 5-12,5/16 5БГ12-22 АМ 1+1 160 6,6 1500 5,4/14,6 6,1+13,0
PV2R11-6/17RBAU2 НПл 5-16/16 5БГ12-22 М 1+1 160 7,65 1500 5,4/19,4 6,1+16,9
PV2R11-6/19RBAU2 НПл 5-20/16 5БГ12-23 АМ 1+1 160 8,94 1500 5,4/25,5 6,1+19,4
PV2R11-6/25RBAU2 НПл 5-25/16 5БГ12-23 М 1+1 160 10,5 1500 5,4/33 6,1+24,4
PV2R11-8/8RBAU2 НПл 8-8/16 8БГ12-21 М 1+1 160 6,12 1500 8,7/8,7 8,5+8,5
PV2R11-8/12RBAU2 НПл 8-12,5/16 8БГ12-22 АМ 1+1 160 7,66 1500 9/14,6 8,5+13,0
PV2R11-8/17RBAU2 НПл 8-16/16 8БГ12-22 М 1+1 160 8,71 1500 9/19,4 8,5+16,9
PV2R11-8/19RBAU2 НПл 8-20/16 8БГ12-23 АМ 1+1 160 10 1500 9/25,5 8,5+19,4
PV2R11-8/25RBAU2 НПл 8-25/16 8БГ12-23 М 1+1 160 11,51 1500 8,7/25,5 8,5+24,4
PV2R11-12/12RBAU2 НПл 12,5-12,5/16 12БГ12-22 АМ 1+1 160 9,2 1500 14,6/14,6 13,0+13,0
PV2R11-12/17RBAU2 НПл 12,5-16/16 12БГ12-22 М 1+1 160 10,25 1500 14,6/19,4 13,0+16,9
PV2R11-12/19RBAU2 НПл 12,5-20/16 12БГ12-23 АМ 1+1 160 11,54 1500 14,6/25,5 13,0+19,4
PV2R11-12/25RBAU2 НПл 12,5-25/16 12БГ12-23АМ 1+1 160 13,05 1500 14,6/33 13,0+24,4
PV2R11-17/17RBAU2 НПл 16-16/16 18БГ12-22 М 1+1 160 11,3 1500 19,4/19,4 16,9+16,9
PV2R11-17/19RBAU2 НПл 16-20/16 18БГ12-23 АМ 1+1 160 12,59 1500 19,4/25,5 16,9+19,4
PV2R11-17/25RBAU2 НПл 16-25/16 18БГ12-23 М 1+1 160 14,1 1500 19,4/33 16,9+24,4
PV2R11-19/19RBAU2 НПл 20-20/16 25БГ12-23 М 1+1 160 13,88 1500 25,5/25,5 19,4+19,4
PV2R11-19/25RBAU2 НПл 20-25/16 25БГ12-23 АМ 1+1 160 15,39 1500 25,5/33 19,4+24,4
PV2R11-25/25RBAU2 НПл 25-25/16 35БГ12-23 М 1+1 160 16,9 1500 33/33 24,4+24,4
