Запчасти для насосов A15VSO110 A15VSO145 A15VSO175 A15VSO210 A15VSO280.

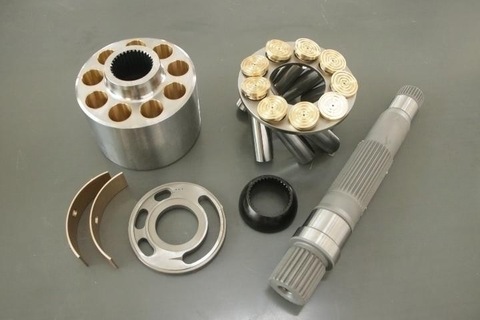

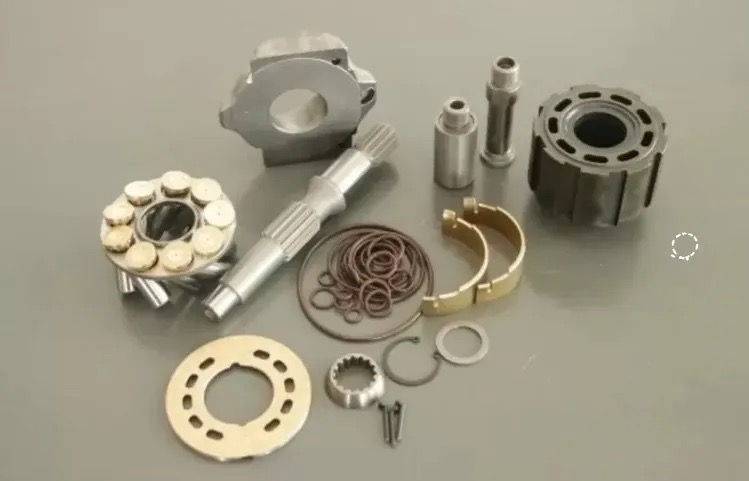

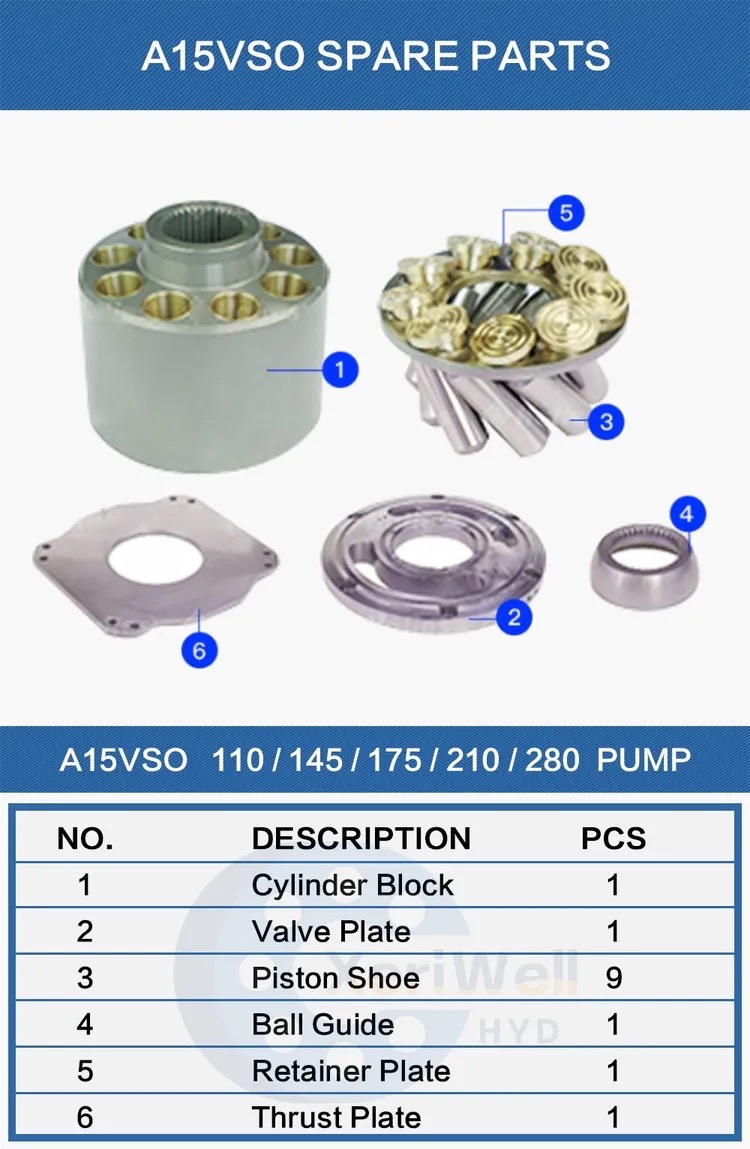

Конструкция качающего узла (роторной группы) и гидравлической части насоса A15VSO включает следующие ключевые элементы:
- Блок цилиндров (ротор). Центральная вращающаяся деталь с отверстиями, в которых двигаются поршни. Отвечает за герметичность рабочей зоны.
- Поршни с башмаками (плунжеры). Комплект из 9 поршней. Совершают возвратно-поступательные движения, нагнетая рабочую жидкость под высоким давлением. Башмаки скользят по наклонной шайбе.
- Распределительная плита (клапанная пластина). Направляет потоки масла на всасывание и нагнетание. Бывает правого (R) или левого (L) вращения.
- Прижимная (стопорная) пластина. Удерживает башмаки поршней на поверхности наклонной люльки.
- Шаровая направляющая (сферическая втулка). Центрирует прижимную пластину относительно блока цилиндров.
- Поворотная плита (наклонная люлька / Swashplate). Изменяет угол наклона, за счет чего регулируется ход поршня и, соответственно, объем подачи насоса. К ней также идут опорные подшипники скольжения.
- Ведущий вал. Передает крутящий момент от двигателя к блоку цилиндров. Бывает шлицевым или шпоночным.
- Комплект уплотнений (ремкомплект / Seal Kit). Включает сальник вала, уплотнительные кольца (O-Ring) и прокладки корпуса для исключения утечек гидравлического масла.
- Регуляторы и клапаны. Модули управления (давлением, расходом, мощностью — например, LR, DR, HD), которые устанавливаются на корпус насоса.
Применение насосов A15VSO280 и их деталей
Данная серия насосов спроектирована преимущественно для стационарного промышленного оборудования (буква S в кодировке означает Stationary). Запчасти применяются для ремонта и обслуживания гидравлических систем в следующих сферах:
- Кузнечно-прессовое оборудование: тяжелые гидравлические прессы, ковочные машины, гибочные станки.
- Металлургия: приводы прокатных станов, механизмы наклона печей, системы манипуляторов.
- Промышленные гидростанции: централизованные приводные системы крупных заводов и цехов.
- Энергетика: оборудование для гидроэлектростанций и ветрогенераторов.
- Судостроение: приводы мощных лебедок, рулевые механизмы судов и буровых платформ.
- Тяжелая спецтехника: в редких модификациях (или в исполнении A15VO) используются на сверхтяжелых экскаваторах (Hitachi, Komatsu, Liebherr) и буровых установках
