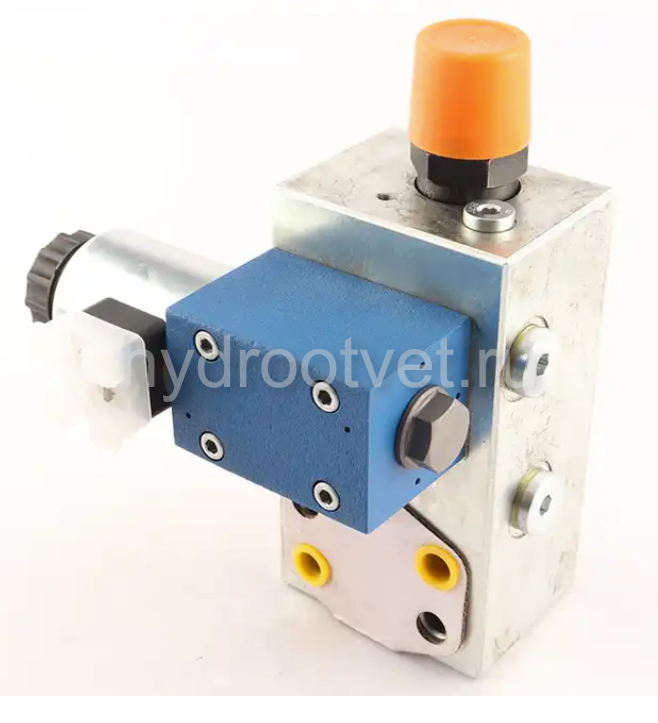

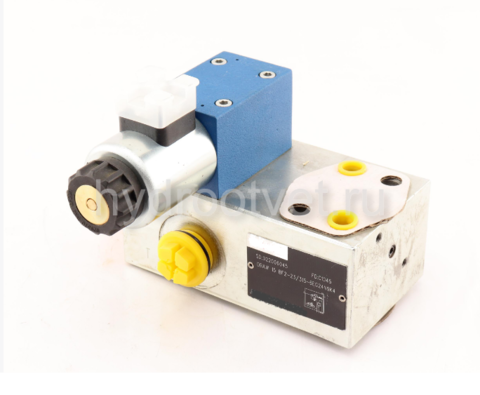

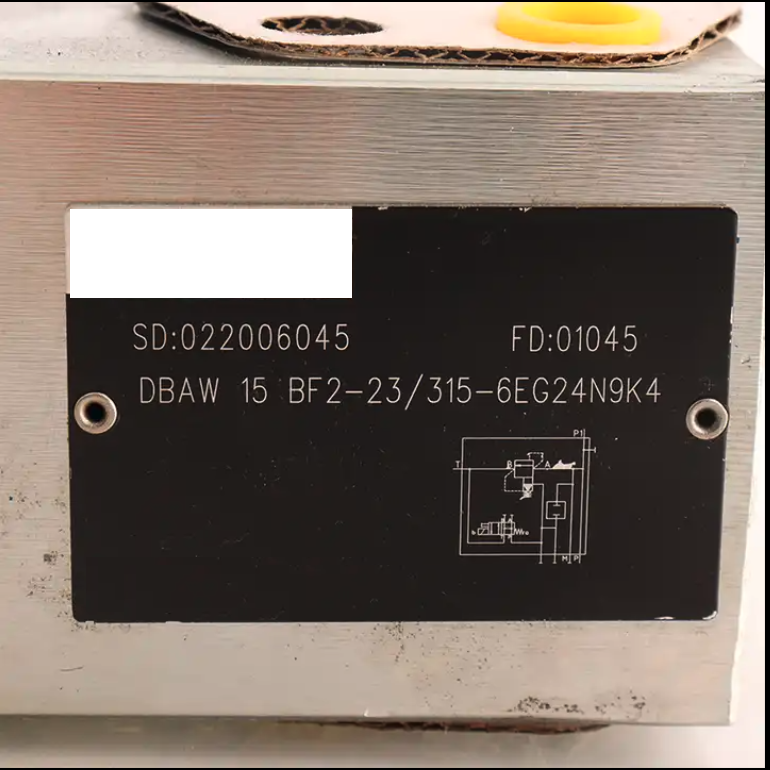

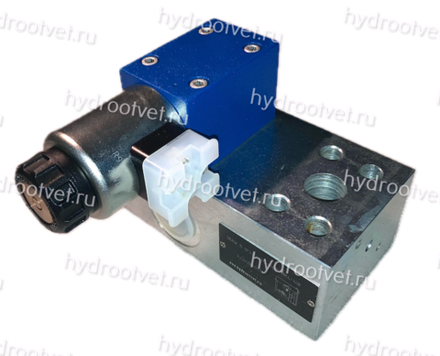

Клапаны DBAW имеют фланцевый тип монтажа и устанавливаются непосредственно на фланец напорного выхода гидравлического насоса, что обеспечивает компактный и удобный монтаж. Функционал клапанов DBAW аналогичен обычным предохранительным клапанам с электроразгрузкой. Клапаны модели DBAW, представленных для покупке у нас на сайте, имеют типоразмер 15, однако, их внутренняя часть (картридж) одинакова и для остальных типоразмеров: DBAW25 и DBAW32. То есть можно использовать корпус заменяемых оригинальных клапанов Rexroth, если речь идет о ремонте или замене гидроклапанов на насосе.
Особенности:
Запуск и циркуляция насоса при сбросе давления
Предназначен для непосредственного монтажа на напорный патрубок насоса
▶ Низкое давление циркуляции из-за малого расстояния
▶ Малый объем сжатия для плавного переключения на пониженную циркуляцию
▶ Быстрое повышение давления

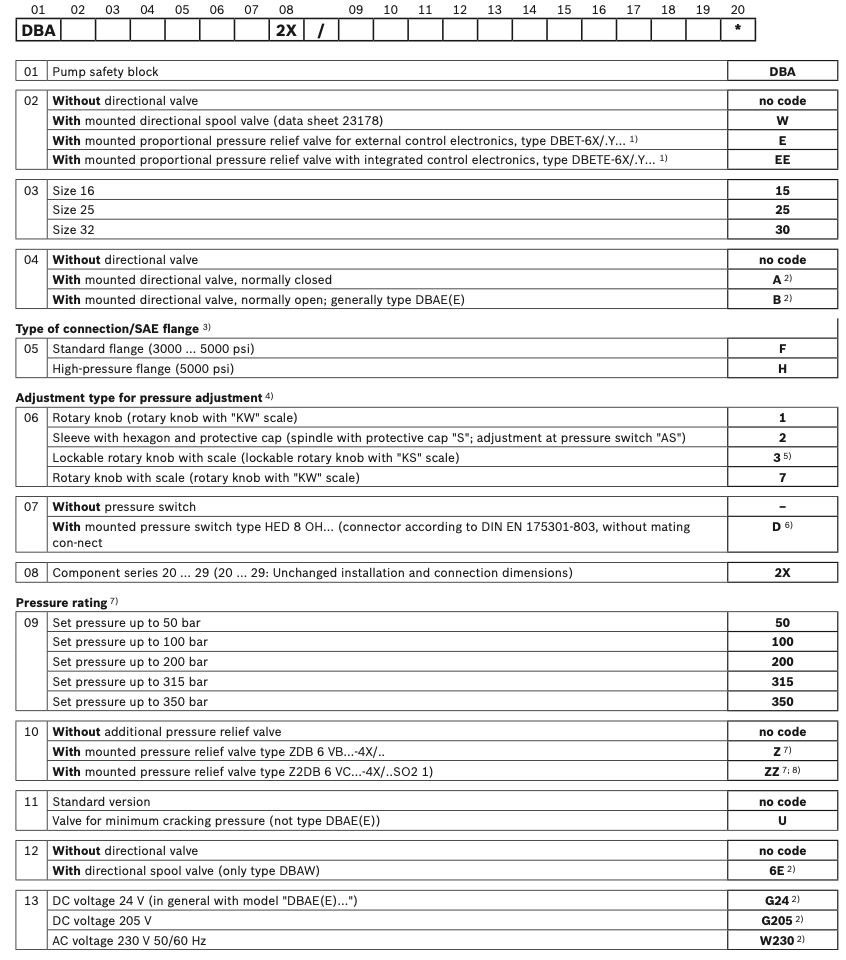

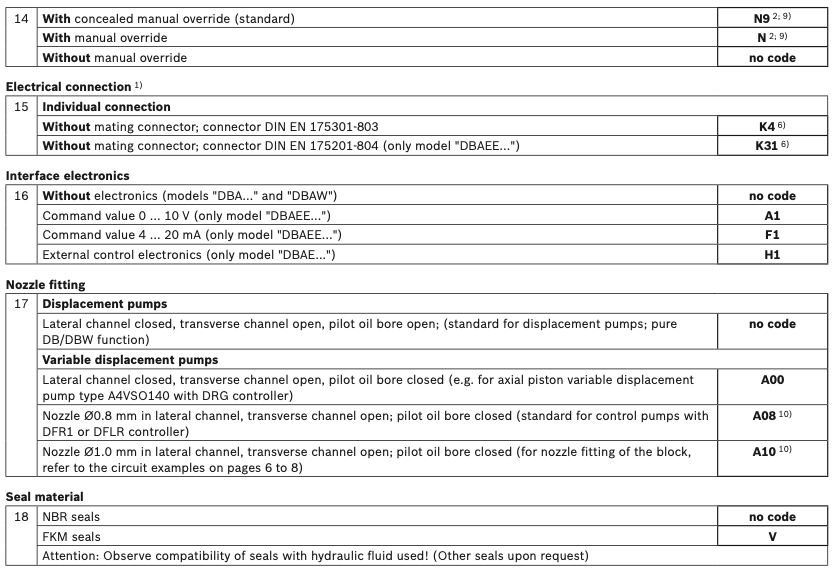

▶ 4 типа регулировки давления, опционально:
– Поворотная ручка
– Втулка с шестигранником и защитным колпачком
– Запирающаяся поворотная ручка со шкалой
– Поворотная ручка со шкалой
▶ 5 номинальных давлений, опционально
▶ Низкий уровень шума благодаря прямому фланцевому креплению к насосу

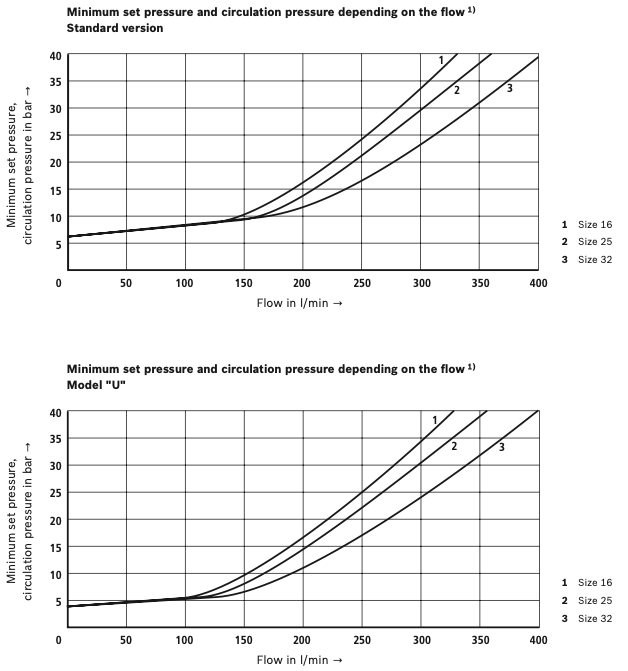

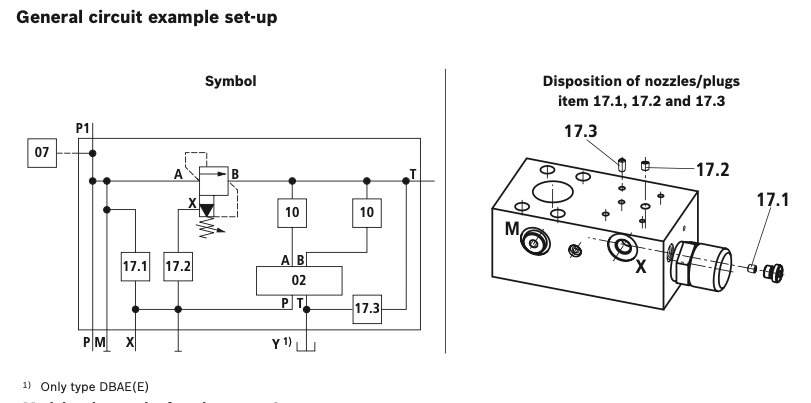

Принцип действия и конструктивная схема
Общие

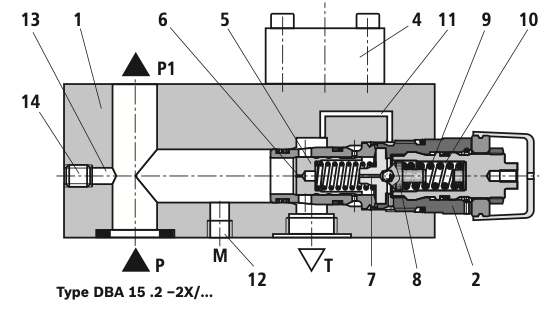

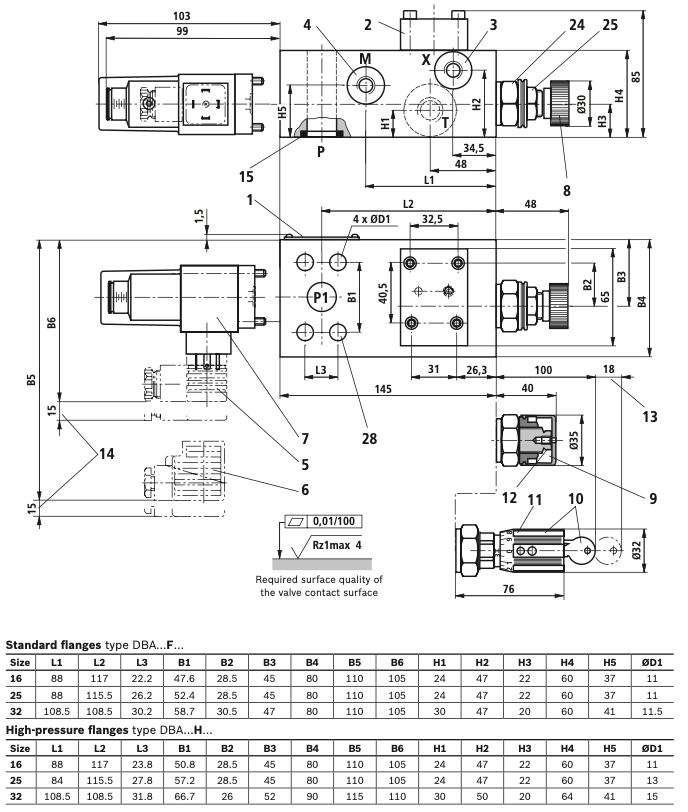

Предохранительные блоки насосов типа DBA представляют собой клапаны сброса давления с пилотным управлением, которые встроены в блок и предназначены для установки непосредственно на напорные отверстия насосов SAE.
Они используются для ограничения (тип DBA) или ограничения и разгрузки с электромагнитным приводом (тип DBAW, DBAE) рабочего давления. Предохранительные блоки насоса обычно состоят из блока клапанов (1) и ввинчиваемого картриджного клапана для ограничения давления типа DB 20 K (2). Опционально на блок клапанов может быть установлен предохранительный выключатель типа HED 8 (3). Корпус клапана оснащен отверстием P для ввода гидравлической жидкости и отверстием P1 для вывода гидравлической жидкости. В ответвлении сквозного соединения между этими двумя отверстиями находится ввинчивающийся картриджный клапан ограничения давления. При открытии этого клапана устанавливается соединение с портом T (трубопроводом резервуара). В стандартной модели схема подключения размером 6 закрыта накладкой (4). Давление в сквозном соединении (P - P1) влияет на главный золотник управления (5) ввинчиваемого патронного клапана ограничения давления. Через отверстия сопел (6 и 7) давление одновременно подается на тарельчатую насадку (8). Если давление в порту P превышает значение, установленное на пружине (9), тарельчатый клапан (8) открывается против пружины (9).

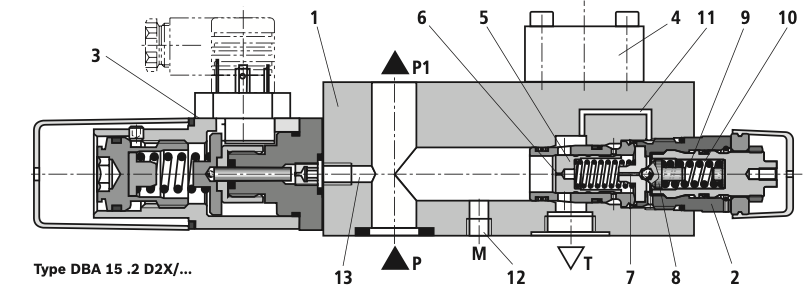

Через отверстия сопел (6 и 7) гидравлическая жидкость из канала Р поступает в пружинную камеру (10) и здесь направляется внутрь по управляющей магистрали (11) в резервуар. Благодаря состоянию равновесия на главном регулирующем золотнике (5) гидравлическая жидкость течет из канала P в канал T, поддерживая заданное рабочее давление. Подключение манометра (12) позволяет контролировать рабочее давление. Предохранительный блок насоса типа DBA...D (с реле давления) Использование электрического реле давления типа HED 8 (3) позволяет включать и выключать электрическую цепь через линию управления (13). В базовой конструкции управляющая магистраль (13) закрывается заглушающим винтом (14)
Соединение манометра M и отверстие для бака T показаны со смещением на 90°!

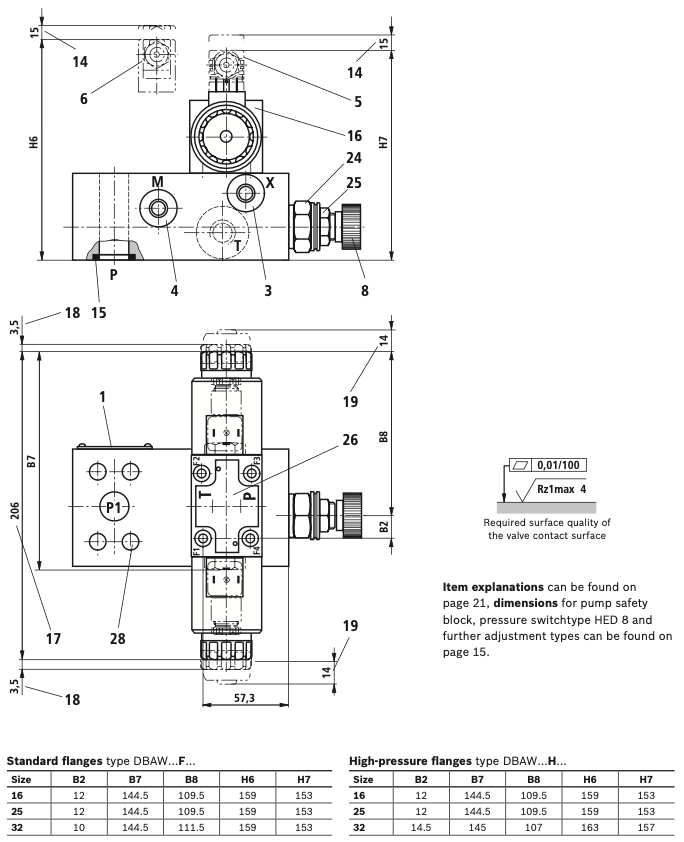

Предохранительный блок насоса типа DBAW
Функция этого блока в основном соответствует функции блока типа DBA, разгружающего главный золотник управления, однако достигается за счет управления установленным направляющим клапаном (15). В этом случае накладка (4) не требуется.

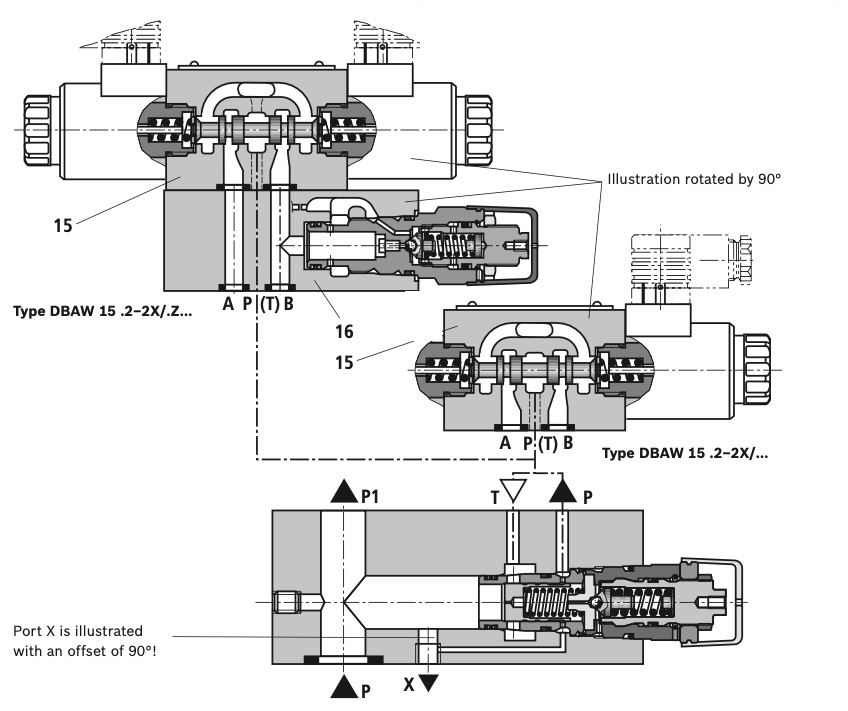

Предохранительный блок насоса типа DBAW.B...Z... для объемных насосов (с клапаном сброса давления)
В общем, функция соответствует типу DBAW.... С помощью клапана сброса давления типа ZDB 6 (16) и приведения в действие направляющего клапана (15) отключается пилотное управление ввинчиваемым картриджным клапаном ограничения давления типа DB 20 K и активируется давление, установленное на клапане сброса давления типа ZDB 6. Регулировка давления на предохранительном клапане типа ZDB 6 работает только в том случае, если оно ниже значения навинчиваемого патронного клапана ограничения давления типа DB 20 K.
Предохранительный блок насоса типа DBAW.B...Z...A для управляющего насоса A10V... (с клапаном сброса давления)
В общем, функция соответствует типу DBAW.... С помощью клапана сброса давления типа ZDB 6 (16) и путем приведения в действие направляющего клапана (15) достигается изменение давления в управляющем отверстии X. Изменение давления, установленное на предохранительном клапане типа ZDB 6, воздействует на контроллер насоса. Регулировка давления на клапане сброса давления типа ZDB 6 работает только в том случае, если оно ниже значения ограничения давления на ввинчиваемом патронном клапане типа DB 20 K.
