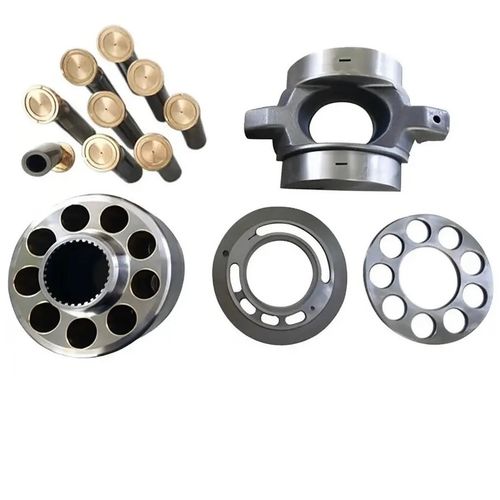

Запчасти для насосов PV028, PV032, PV040, PV046, PV063, PV076, PV080, PV092, PV100, PV140, PV180, PV270.
Регулируемые аксиально-поршневые насосы Parker серии PV (и PV Plus) — это высоконадежные гидроагрегаты тяжелой серии. Однако из-за высоких рабочих давлений (до 350–420 бар) и тяжелых режимов работы их узлы подвержены естественному износу. Ниже приведено подробное описание ключевых запчастей, признаки их износа и важные нюансы, на которые нужно обратить внимание при дефектовке и ремонте.
1. Качающий узел (Вращающаяся группа) - это сердце насоса, где происходит нагнетание давления. Износ здесь критически снижает объемный КПД.
- Блок цилиндров и поршни.
Что изнашивается: Зазор между поршнем и стенкой цилиндра. На поршнях и внутри цилиндров появляются задиры от микрочастиц и перегрева.
На что обратить внимание: Малейший люфт поршня в цилиндре или видимые продольные царапины — повод для замены. Обязательно проверяйте сферический зазор в башмаке поршня (люфт самого поршня относительно его медного «башмака»). При осевом люфте выше нормы башмаки оторвутся, что приведет к «сталинграду» внутри корпуса. - Распределительная пластина (распределитель):
Что изнашивается: Плоскость соприкосновения с блоком цилиндров. При кавитации или грязном масле на ней образуются выработки, промоины и раковины.
На что обратить внимание: Сколы или глубокие круговые царапины нарушают гидростатическую разгрузку. Если выработка глубокая, блок цилиндров начнет «отжимать» от пластины. При легком износе пластину и торец блока можно притереть на доводочной плите, при глубоком — строго замена комплектом. - Прижимная (упорная) плита и центральный шарнир:
Что изнашивается: Поверхность, которая удерживает башмаки поршней, и опорная сфера.
На что обратить внимание: Изгиб или неравномерный износ прижимной плиты приводит к перекосу поршней. Если сфера шара изношена, прижимная сила ослабевает, вызывая внутренние утечки.
2. Узел люльки (Наклонная плита и подшипники) отвечает за изменение угла наклона блока цилиндров, то есть за изменение подачи насоса.
- Наклонная люлька (Swashplate) и опорные подшипники (Cradle bearings):
Что изнашивается: Беговые дорожки подшипников скольжения/качения и поверхность люльки, по которой скользят башмаки поршней.
На что обратить внимание: Износ этих узлов проявляется медленной или нестабильной реакцией насоса на регулирование, а также гулом. Если на зеркале люльки есть глубокие риски, башмаки поршней быстро сотрутся. Подшипники люльки при капремонте рекомендуется менять превентивно.
Специфическая проблема Parker PV Plus: В теле наклонной плиты установлена маленькая резьбовая заглушка (grub screw) канала смазки. При вибрациях она иногда выкручивается, что приводит к мгновенной потере давления смазки люльки и полному разрушению качающего узла. При переборке всегда проверяйте эту заглушку и сажайте её на высокопрочный резьбовой фиксатор!
3. Вал и подшипники
- Приводной вал:
Что изнашивается: Шлицевая часть (смятие или срезание шлицев от пиковых нагрузок) и место под сальник (выработка канавки).
На что обратить внимание: Если шлицы имеют ощутимую выработку «ступенькой», вал подлежит замене, иначе разобьет ответную полумуфту ДВС или электродвигателя. - Опорные подшипники вала:
На что обратить внимание: Любой люфт основного подшипника недопустим. Изношенный подшипник приводит к перекосу вала, разрушению сальника (насос начинает течь или сосать воздух) и, в худшем случае, к повреждению корпуса.
4. Регулятор (Компенсатор) и сервопоршень
- Сервопоршень: Сдвигает люльку по командам регулятора. При износе уплотнений сервопоршня или его стенок насос теряет управление (зависает на максимальной или минимальной подаче).
- Клапаны регулятора: Из-за микрочастиц грязи клинят золотники компенсатора давления/потока. При ремонте регулятор полностью разбирают, промывают в ультразвуковой ванне и дефектуют пружины.
На что обратить внимание при ремонте насоса Parker серии PV
- Контроль дренажа (Case Drain): Самый точный индикатор износа насоса без разборки — объем утечек через дренажную линию корпуса. Если поток из дренажа превышает 10-15% от номинальной подачи, насос требует немедленного ремонта.
- Чистота — критический фактор: До 80% преждевременных отказов Parker PV после ремонта связаны с тем, что систему плохо промыли. Металлическая пудра от старой поломки мгновенно уничтожит новые запчасти. Замена гидравлического масла и всех фильтров при капремонте обязательна.
- Использование ремкомплектов уплотнений: Никогда не собирайте насос на старых резиновых кольцах и сальниках. Выбирайте качественные уплотнения (у Гидроответ они идут комплектами — Seal Kit для конкретного фрейм-сайза) из материала Viton (FKM) для высоких температурных режимов.
- Стендовые испытания: После замены качающего узла насос нельзя сразу запускать на технике под полной нагрузкой. Его необходимо обкатать на специализированном гидравлическом стенде, плавно поднимая давление, чтобы притерлись пары трения и проверилась настройка регуляторов.
