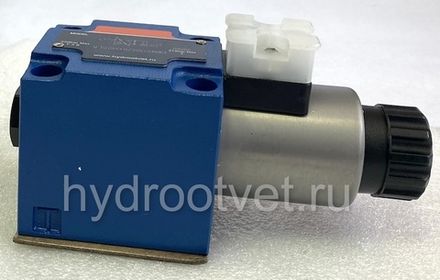

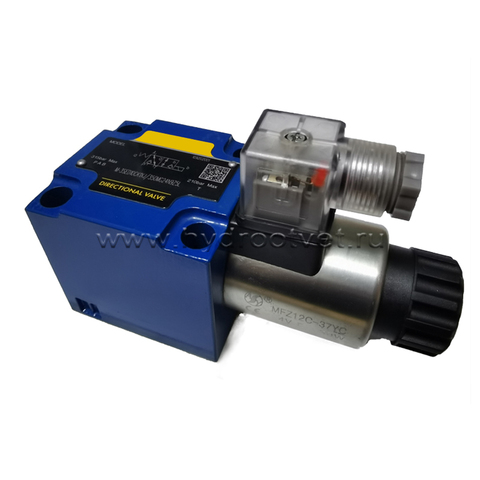

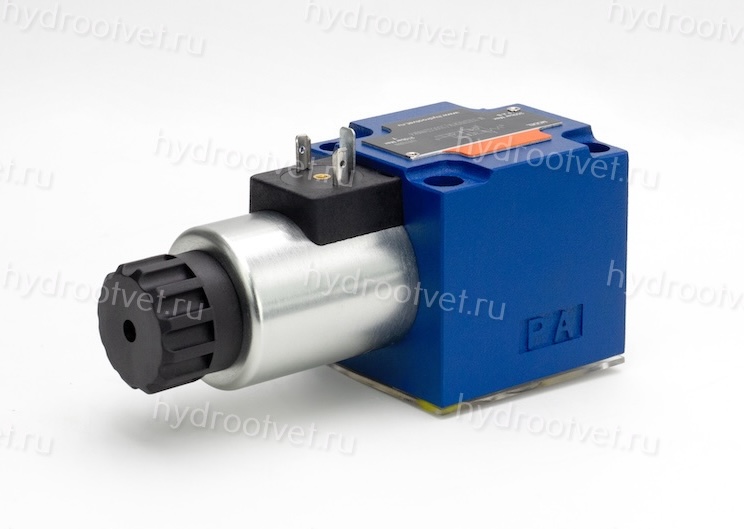

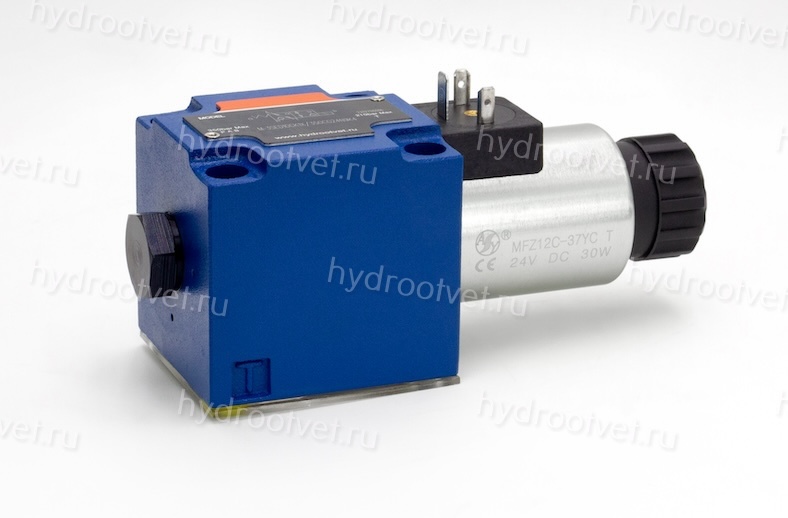

Особенности
- Исполнение: 3-линейный 2-позиционный распределитель клапанного типа или 4-линейный 2-позиционный распределитель клапанного типа

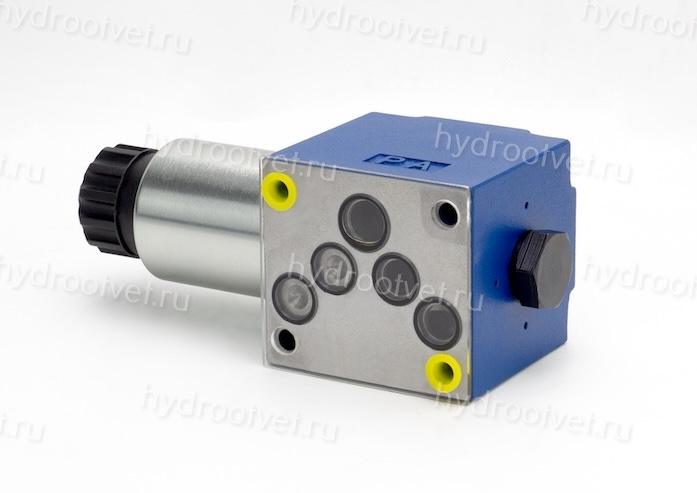

- Расположение присоединений согласно ISO 4401-05-04-0-05
- Работающие в масле электромагниты постоянного тока
- Надежное переключение даже при длительной выдержки под давлением
- Поворот катушки электромагнита на 90°
- С ручным дублированием
3-линейный 2-позиционный распределитель клапанного типа

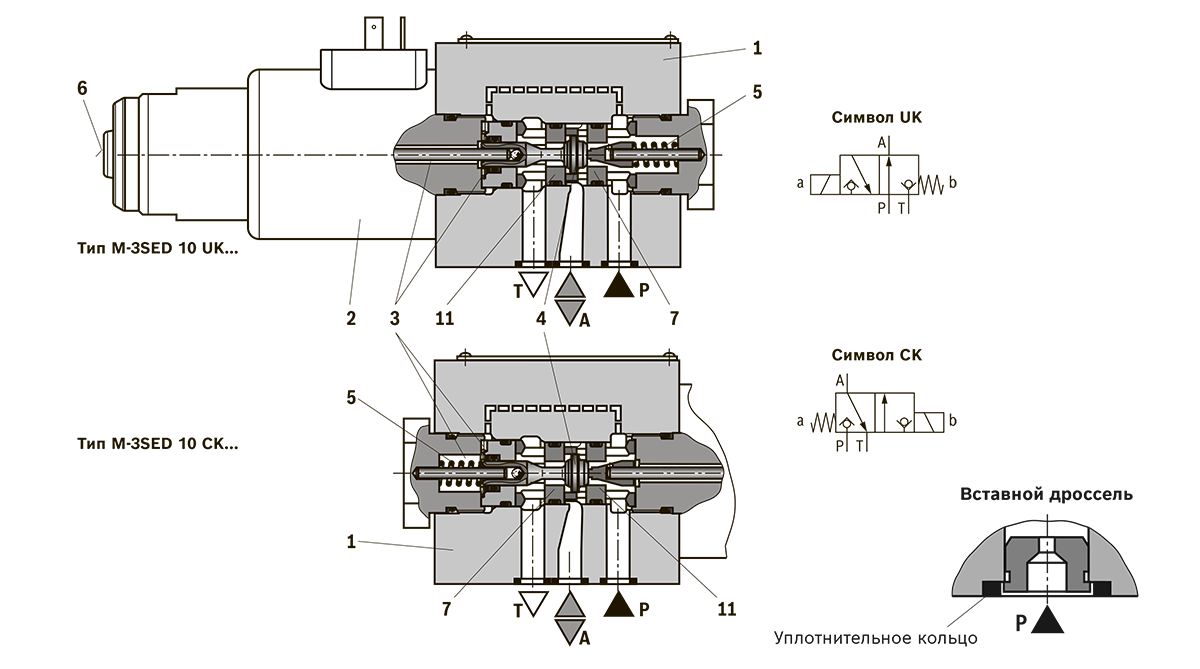

Распределители типа M-3SED представляют собой распределители клапанного типа прямого действия с электромагнитным управлением. Они регулируют процессы запуска, останова и направления потока. Основными элементами в составе распределителей являются корпус (1), электромагнит (2), седла клапана (7) и (11) и управляющий золотник (4). Вспомогательное устройство управления (6) - ручное дублирование - обеспечивает переключение клапана без возбуждения электромагнита. Для безупречной работы следует надлежащим образом удалять воздух из гидравлической системы.
Основной принцип
Исходное положение клапана (нормально открытый — UK или нормально закрытый — CK) определяется расположением пружины (5). Полость (3) позади управляющего золотника (4) соединена с присоединением P и уплотнена в месте стыка с присоединением T. Таким образом обеспечивается равновесие по давлению клапана по отношению к усилиям, которые требуются для приведения в действие исполнительных органов (электромагнита и пружины). Управляющий золотник (4) может нагрузить присоединения P, A и T максимальным рабочим давлением (350 бар) и запустить поток в обоих направлениях (см. условные обозначения). В исходном положении управляющий золотник (4) приводится в движение пружиной (5) и прижимается к седлу (11), а в положении включения он приводится в движение электромагнитом (2) и прижимается к седлу (7). Объемный расход заблокирован. Седельные клапаны используются согласно условным обозначениям и соответствующим значениям рабочего давления и объемного расхода (см. пределы мощности далее). 4-линейный 2-позиционный распределитель клапанного типа.
Вставной дроссель
Использование вставных дросселей необходимо в том случае, когда вследствие конкретных условий эксплуатации во время процессов переключения объемный расход превышает предел мощности клапана
4-линейный 2-позиционный распределитель клапанного типа
При использовании промежуточной плиты, плиты "плюс 1", под 3-линейным 2-позиционным распределителем клапанного типа достигается функция 4-линейного 2-позиционного распределителя.

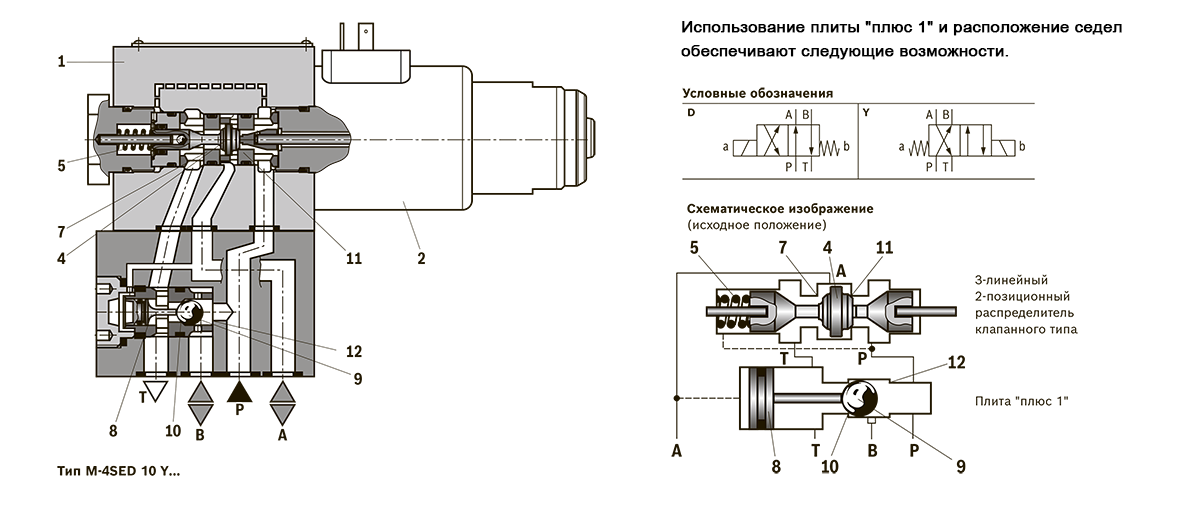

Функция плиты "плюс 1"
Исходное положение
Главный клапан не приведен в действие. Пружина (5) удерживает управляющий золотник (4) на седле (11). Присоединение P заблокировано, A соединено с T. Кроме того, канал управления проходит от A по большой площади управляющего золотника (8) и тем самым разгружает ее по направлению к баку. Теперь давление, возникающее через P, перемещает шарик (9) на седло (10). Теперь P соединено с B, A соединено с T.
Переходное положение
После приведения в действие главного клапана управляющий золотник (4) перемещается к пружине (5) и прижимается к седлу (7). При этом блокируется присоединение T, присоединения P, A и B кратковременно соединяются.
Положение включения
P соединено с A. Вследствие того, что давление насоса через A воздействует на большую площадь управляющего золотника (8), шарик (9) прижимается к седлу (12). Таким образом, B соединяется с T, а P с A. Шарик (9) в плите "плюс 1" имеет положительное перекрытие при переключении.
Внимание! При эксплуатации 4-линейного 2-позиционного распределителя клапанного типа для управления дифференциальными цилиндрами кольцевая камера цилиндра должна быть соединена с разъемом вентиля А. В противном случае во время включения возникают пики давления, которые могут превысить максимальное рабочее давление недопустимым образом.
Общие указания
Седельные клапаны используются согласно условным обозначениям и соответствующим значениям рабочего давления и объемного расхода (см. пределы мощности)
Для обеспечения безопасного функционирования необходимо неукоснительно соблюдать следующие требования:
- Седельные клапаны имеют отрицательное перекрытие при переключении, то есть в процессе переключения происходит утечка масла. Но этот процесс происходит за столь малое время, что он не имеет значения практически ни для одного случая применения.
- Запрещается превышать максимальный указанный объемный расход (при необходимости используйте встроенный дроссель для ограничения объемного расхода).
Плита "плюс 1"
- При применении плиты "плюс 1" (схема распределителя 4/2) необходимо выдерживать следующие минимальные значения параметров: pмин = 8 бар, qV > 3 л/мин.
- Каналы P, A, B и T однозначно определены в соответствии с их задачами. Их нельзя менять местами или глушить.
- Канал Т должен быть всегда подключен к сливу гидросистемы.
- Необходимо учитывать высоту и распределение давления.
- Допустимый объемный расход возможен только в направлении стрелки.
