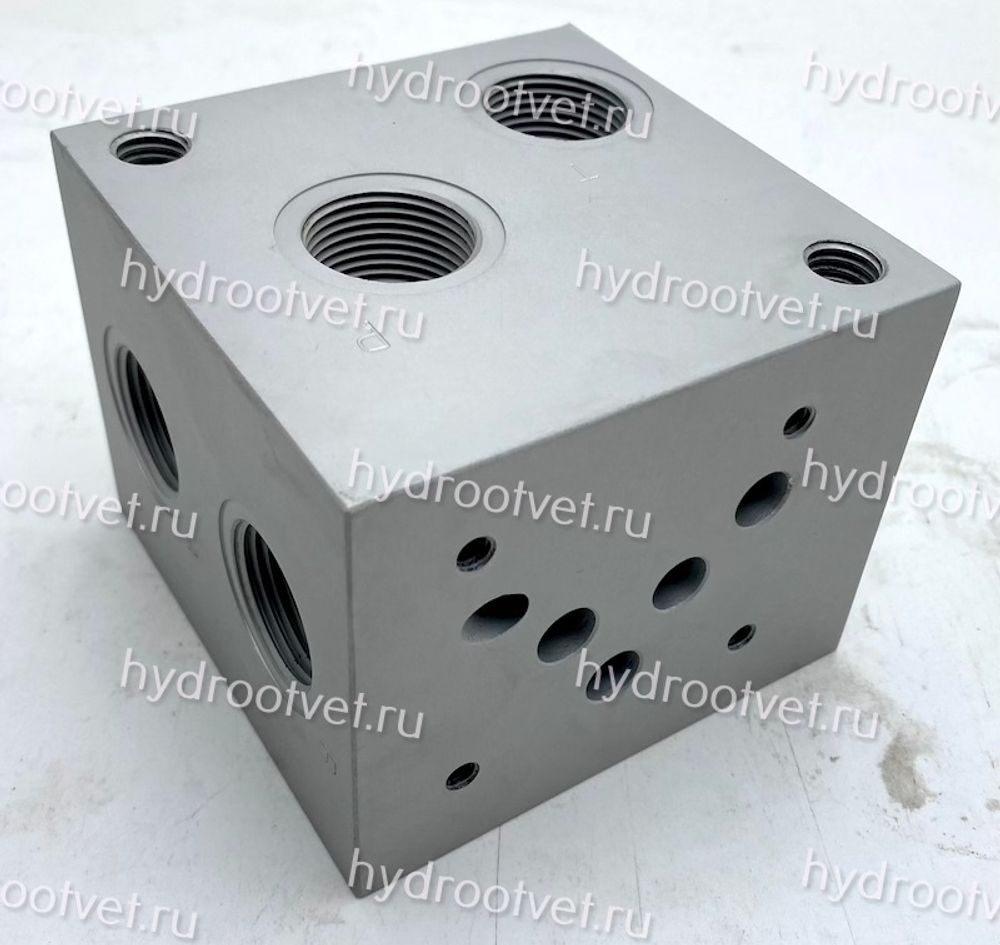

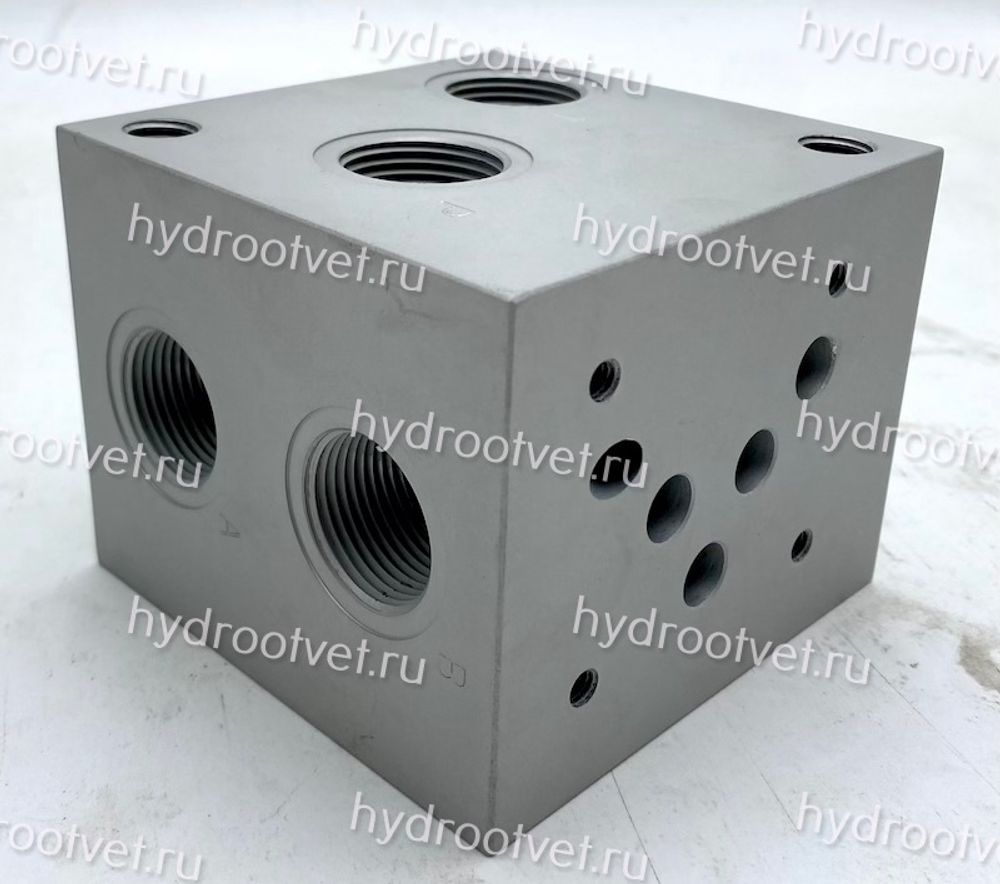

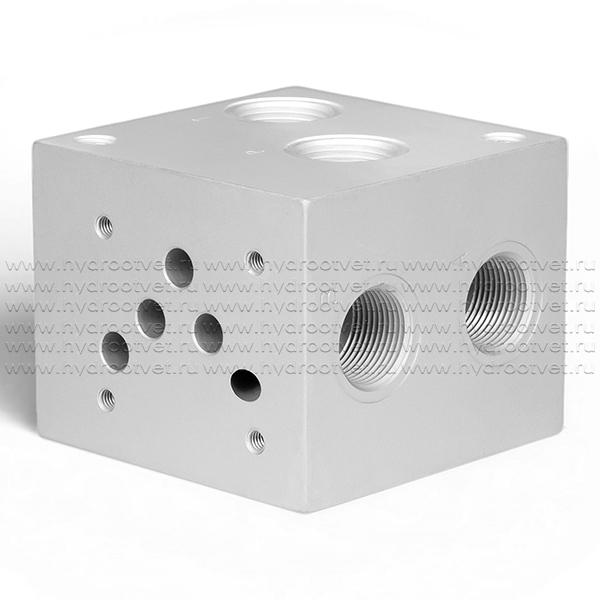

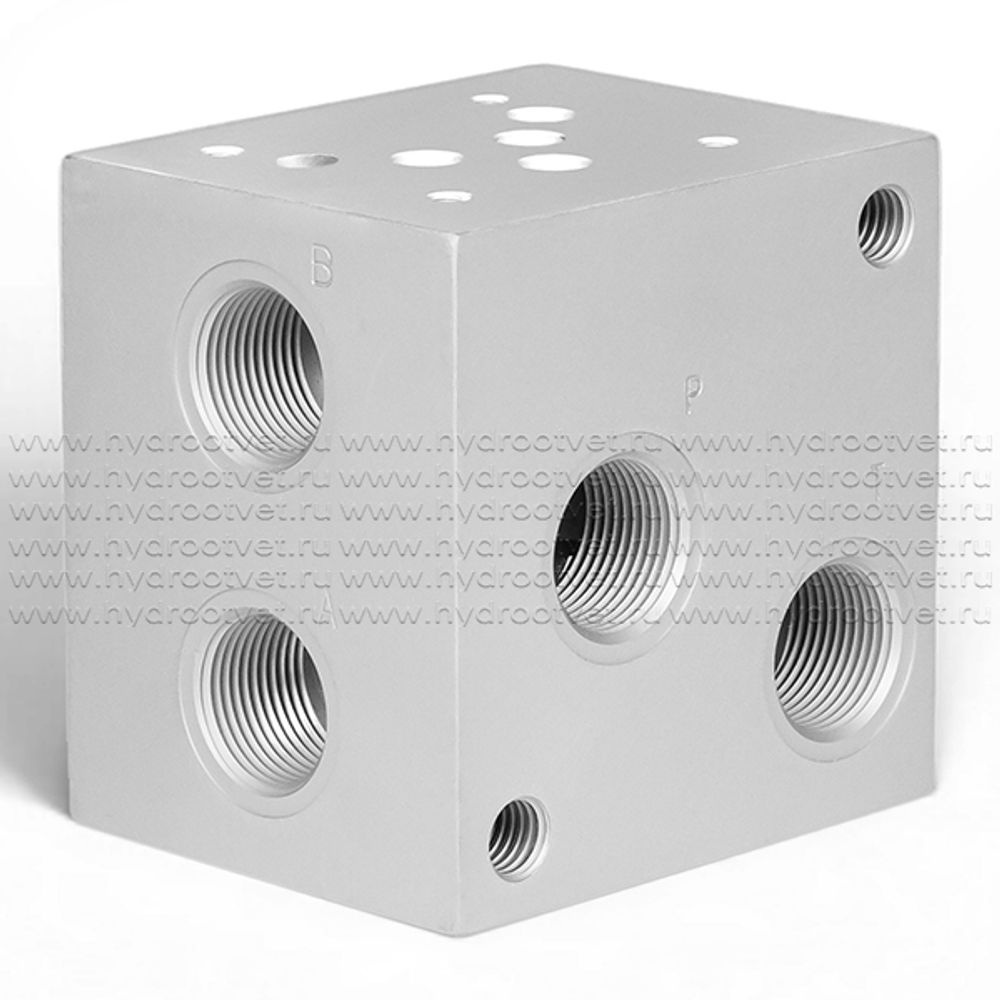

PD10-10A1-AL - одноместная плита для гидравлических распределителей и клапанов NG10

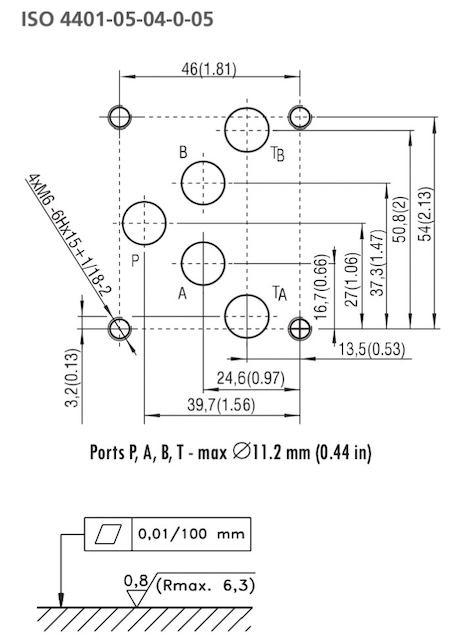

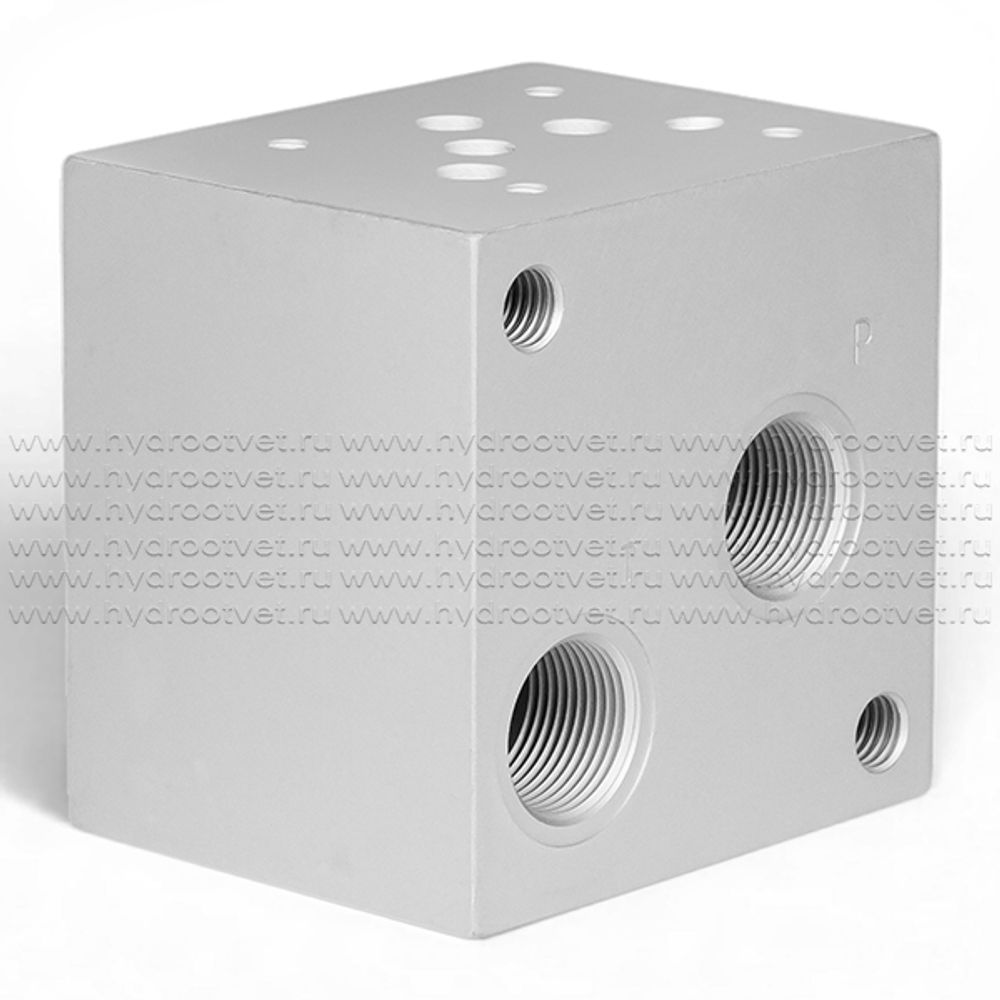

Присоединительная плита одноместная для гидравлических распределителей и клапанов NG10, с расположением монтажных отверстий, согласно ISO 4401-05. Плита PD10-10A1-AL предназначена для перехода с притычного монтажа на резьбовой для гидравлических клапанов и распределителей . Вариант плиты PD10-10A1-AL - с каналами, смотрящими в бок. Типоразмер 10 мм; материал - алюминий; макс. рабочее давление 280 бар. Плита PD10-10A1-AL производится в Китае и является аналогом европейской плиты EM235/1Y. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу.

Типоразмер 10 (D05) • pmax 250 бар

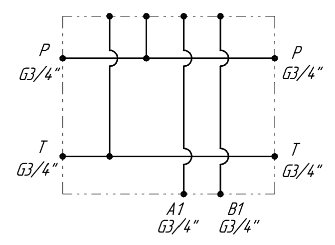

Предназначен для параллельного подключения двух или более клапанов ISO 4401-05 (CETOP 05) для создания компактной гидравлики на каждой оси по вертикали.
Штабелируемые модели с монтажным интерфейсом для гидравлических клапанов. Гибкая конструкция различных модульной гидроаппаратуры позволяет просто создавать гидросхемы без использования труб и фитингов. Можно установить максимум 6 параллельных модульных секций клапанов. Максимальная скорость потока может быть увеличена вдвое, если питание вспомогательных пластин подается с обоих концов. Серийные плиты изготавливаются из алюминия. При выборе других материалов обратитесь в наш технический отдел для уточнения их характеристик и возможности использования. В комплект поставки не входят комплекты крепежных шпилек для сборки клапанов. В стандартном исполнении алюминиевая серийная плита имеет защиту поверхности.
