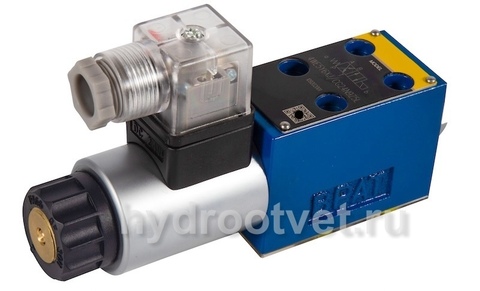

4WE5 - Гидрораспределитель золотниковый Ду 5 с электроуправлением

Клапаны 4WE5 - гидрораспределители 4/3, 4/2 с электромагнитами постоянного или переменного тока предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Распределитель 4WE5 устанавливается на монтажную поверхность, что и отечественные распределители ВЕ43. Клапаны 4WE5 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами отечественного гидрораспределителя ВЕ43. Являются аналогами распределителей argo-hytos серии rpe2-04....

Скачать оригинальный каталог 4WE6      Подробное описание 4WE на русском

Типоразмер 5
Серия изделия 6X
Макс. рабочее давление 250 бар
Максимальный расход: 14 л/мин

Конфигуратор
Схема
Сбросить

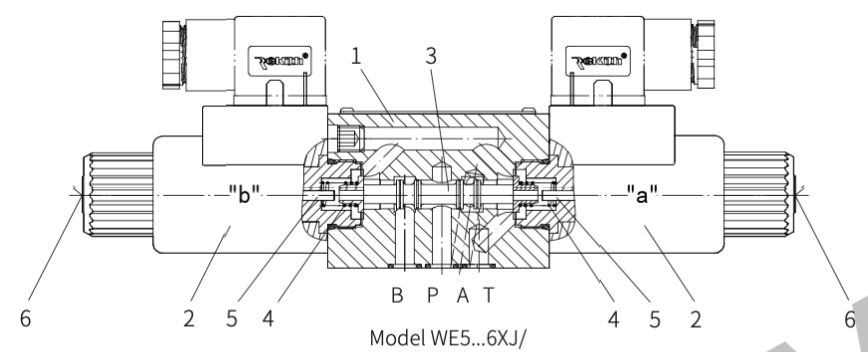

Направляющий клапан WE5 с электромагнитным приводом использует соленоиды переменного или постоянного тока с мокрым контактом для управления различными положениями золотникового клапана. Этот клапан в основном состоит из корпуса клапана (1), одного или двух соленоидов (2), золотника (3) и одного или двух подпружиненных механизмов сброса (4). Когда соленоиды обесточены, пружина удерживает золотник в исходном положении, за исключением импульсных клапанов. При приведении в действие соленоидов они воздействуют на золотник с помощью толкателя (5), заставляя его переместиться в требуемое рабочее положение. Активация кнопки проверки неисправности (6) позволяет проверить работоспособность клапана. В клапане WE5 используется пластинчатый соединительный механизм.Использование в этом клапане соленоидов с мокрыми контактами дает ему ряд преимуществ, включая увеличенный срок службы, эффективное рассеивание тепла и быстрое срабатывание. Соленоиды постоянного тока обладают множеством преимуществ, таких как высокая частота коммутации, низкие эксплуатационные характеристики, устойчивость к перенапряжениям, срабатывание при низком напряжении и исключительная надежность. Этот клапан находит широкое применение в различных гидравлических системах, выступая в качестве управляющих клапанов для клапанов регулирования давления.

Описание

Направляющий клапан WE5 с электромагнитным приводом использует соленоиды переменного или постоянного тока с мокрым контактом для управления различными положениями золотникового клапана. Этот клапан в основном состоит из корпуса клапана (1), одного или двух соленоидов (2), золотника (3) и одного или двух подпружиненных механизмов сброса (4). Когда соленоиды обесточены, пружина удерживает золотник в исходном положении, за исключением импульсных клапанов. При приведении в действие соленоидов они воздействуют на золотник с помощью толкателя (5), заставляя его переместиться в требуемое рабочее положение. Активация кнопки проверки неисправности (6) позволяет проверить работоспособность клапана. В клапане WE5 используется пластинчатый соединительный механизм.Использование в этом клапане соленоидов с мокрыми контактами дает ему ряд преимуществ, включая увеличенный срок службы, эффективное рассеивание тепла и быстрое срабатывание. Соленоиды постоянного тока обладают множеством преимуществ, таких как высокая частота коммутации, низкие эксплуатационные характеристики, устойчивость к перенапряжениям, срабатывание при низком напряжении и исключительная надежность. Этот клапан находит широкое применение в различных гидравлических системах, выступая в качестве управляющих клапанов для клапанов регулирования давления.

Код заказа

Технические характеристики

Графики

Эффективность переключения клапана зависит от адгезионного эффекта фильтра. Для достижения рекомендуемого расхода рекомендуется использовать в системе фильтр диаметром 20 микрон. Из-за гидравлических усилий, действующих внутри клапана, это может повлиять на пропускную способность клапана. Таким образом, различные конструкции золотниковых клапанов имеют разные ограничения по мощности. В случае использования только одного канала, например, когда четырехходовой клапан с заблокированными камерами A или B используется в качестве трехходового клапана, может возникнуть значительная разница в ограничениях по мощности.

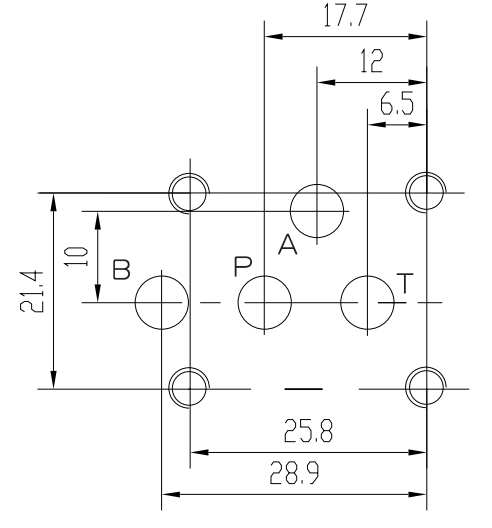

Размеры, мм
