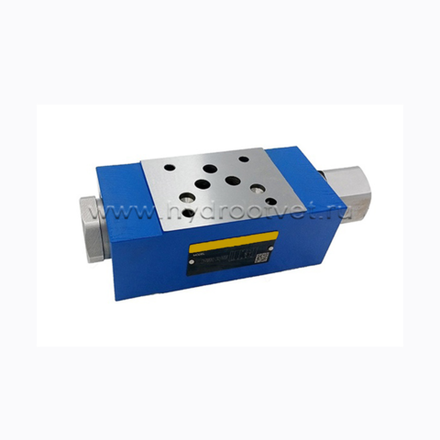

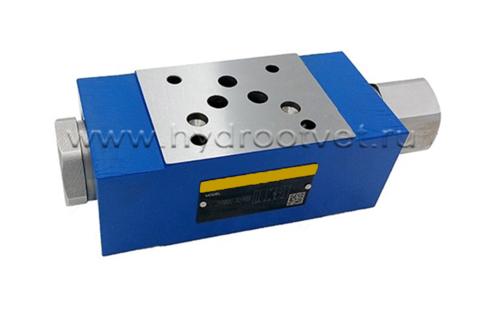

Z2FRM10 - Регулятор расхода Ду 10 модульного монтажа
Регулятор расхода Z2FRM10 типоразмера Ду 10 выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05) и является двухлинейным (последовательным) регулятором потока с ручным управлением. Регулятор потока Z2FRM10 предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Клапаны Z2FRM10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 2X
Макс. рабочее давление 210 бар
Максимальный расход: 60 л/мин
Клапаны Z2FRM10 и 2FRM10K - это двухлинейные (последовательные) регуляторы расхода. Z2FRM10 - это модульный клапан, а 2FRM10K - картриджный клапан.
Оба клапана используются для поддержания постоянного расхода независимо от изменений давления и температуры. Z2FRM10 состоит из корпуса клапана и одного или двух компонентов регулирования расхода 2FRM10K (9).

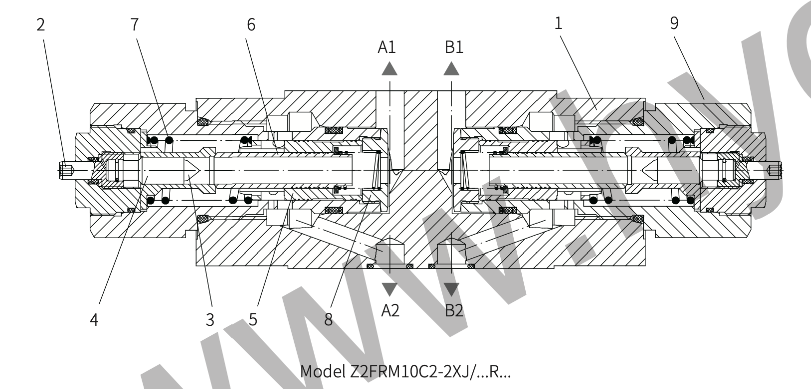

Поток из канала A1/B1(A) поступает в канал A2/B2(B) и регулируется в зоне дросселирования (3). Шток дроссельной заслонки (4) перемещается регулировочным элементом (2). Чтобы поток в масляном канале A2/B2(B) оставался постоянным и не зависел от давления, после зоны дросселирования установлен компенсатор давления (5). Пружина сжатия (7) прижимает компенсатор давления к винту пробки (8), удерживая его открытым, когда поток через клапан отсутствует. Компенсатор давления остается открытым, если на него не воздействует давление. Когда поток проходит через клапан, давление из канала A1/B1(A) воздействует на компенсатор давления. Давление перемещает компенсатор до тех пор, пока не будет достигнуто равновесие сил. Если давление в канале A1/B1 (A) повышается, компенсатор давления (5) перемещается (закрывается) до тех пор, пока не восстановится баланс усилий. Поскольку компенсатор давления постоянно выполняет функцию компенсации нагрузки, расход может поддерживаться постоянным независимо от нагрузки.
Жидкость свободно протекает из канала A2/B2 (B) в A1/B1 (A) через обратный клапан (6).
Клапаны Z2FRM10 и 2FRM10K - это двухлинейные (последовательные) регуляторы расхода. Z2FRM10 - это модульный клапан, а 2FRM10K - картриджный клапан.
Оба клапана используются для поддержания постоянного расхода независимо от изменений давления и температуры. Z2FRM10 состоит из корпуса клапана и одного или двух компонентов регулирования расхода 2FRM10K (9).
Поток из канала A1/B1(A) поступает в канал A2/B2(B) и регулируется в зоне дросселирования (3). Шток дроссельной заслонки (4) перемещается регулировочным элементом (2). Чтобы поток в масляном канале A2/B2(B) оставался постоянным и не зависел от давления, после зоны дросселирования установлен компенсатор давления (5). Пружина сжатия (7) прижимает компенсатор давления к винту пробки (8), удерживая его открытым, когда поток через клапан отсутствует. Компенсатор давления остается открытым, если на него не воздействует давление. Когда поток проходит через клапан, давление из канала A1/B1(A) воздействует на компенсатор давления. Давление перемещает компенсатор до тех пор, пока не будет достигнуто равновесие сил. Если давление в канале A1/B1 (A) повышается, компенсатор давления (5) перемещается (закрывается) до тех пор, пока не восстановится баланс усилий. Поскольку компенсатор давления постоянно выполняет функцию компенсации нагрузки, расход может поддерживаться постоянным независимо от нагрузки.
Жидкость свободно протекает из канала A2/B2 (B) в A1/B1 (A) через обратный клапан (6).
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем
Ниже приведен список артикулов клапана Bosch Rexroth Z2FRM10, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
|
R900978221 |
|
R901174649 |
|
R900723968 |
|
R900701217 |
|
R900701218 |
|
R901174260 |
